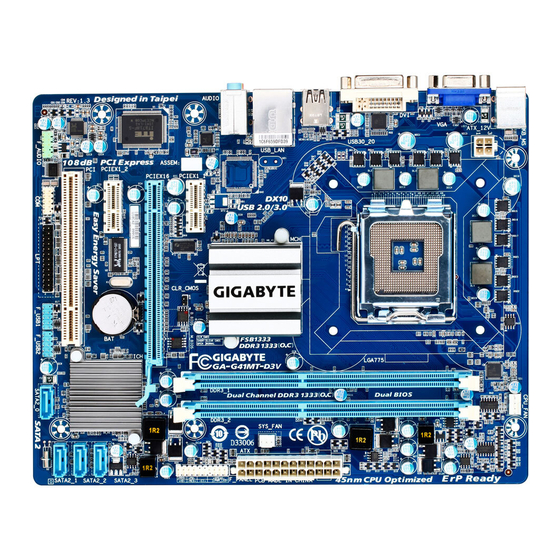

- Seite 1 GA-G41MT-D3 Motherboard mit LGA775-Sockel für Intel Core Prozessoren/ ® ™ Intel Pentium Prozessoren/Intel Celeron Prozessoren ® ® ® ® Benutzerhandbuch Rev. 1301...
-
Seite 2: Inhaltsverzeichnis
Installieren der CPU und des CPU-Kühlers ............. 7 1-3-1 Installieren der CPU ....................7 1-3-2 Installieren des CPU-Kühlers ...................9 Installieren des Arbeitsspeichers ..............10 1-4-1 Dualchannel-Speicherkonfiguration ................10 1-4-2 Installieren eines Arbeitsspeichermoduls ..............11 1-5 Installieren einer Erweitungskarte ..............12 Rückblendenanschlüsse ................13 Interne Anschlüsse ..................14 Weitere Informationen über die Verwendung dieses Produkts entnehmen Sie bitte der ausführlichen Version der Bedienungsanleitung (Englisch) auf der GIGABYTE-Website. - 2 -... -
Seite 3: Kapitel 1 Hardwareinstallation
Kapitel 1 Hardwareinstallation Vorsichtsmaßnahmen für die Installation Das Motherboard enthält viele empfindliche elektronische Schaltungen und Komponenten, die durch elektrostatische Entladung (ESD) beschädigt werden können. Bitte lesen Sie sorgfältig das Benutzerhandbuch durch und befolgen die nachstehenden Anweisungen, bevor Sie die Installation beginnen: • Entfernen oder beschädigen Sie den Motherboard-S/N (Seriennummer)-Aufkleber oder vom Händler angebrachten Garantieaufkleber nicht. Diese Aufkleber sind für die Garantiegültigkeit erforderlich. • Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie das Motherboard oder andere Hardwarekomponenten installieren oder entfernen. • Wenn Sie Hardwarekomponenten mit den internen Anschlüssen am Motherboard verbinden, stellen Sie bitte sicher, dass sie fest und sicher verbunden sind. • Berühren Sie möglichst nicht die Leitungen oder Anschlüsse, wenn Sie das Motherboard anfassen. • Es ist ratsam, eine Antistatik-Manschette zu tragen, wenn Sie elektronische Komponenten z.B. ein Motherboard, eine CPU oder ein Speichermodul anfassen. Wenn Sie keine Antistatik-Manschette haben, dann halten Sie bitte Ihre Händen trocken und berühren zuerst einen Metallgegenstand, um die elektrostatische Ladung zu entladen. -
Seite 4: Technische Daten Des Produkts
® ™ ® ™ Intel Pentium -Prozessor/Intel Celeron -Prozessor im LGA775- ® ® ® ® Package (Auf der GIGABYTE-Website finden Sie die aktuelle Liste mit unterstützten CPUs.) L2-Cache je nach der CPU Š Front Side Bus 1333/1066/800 MHz FSB Š Chipsatz North Bridge: Intel G41 Express Chipsatz Š ® South Bridge: Intel ICH7 Š... - Seite 5 Interne Anschlüsse 1 x 24-Pol. ATX-Netzteilanschluss Š 1 x 4-Pol. ATX 12V-Stromanschluss Š 1 x Diskettenlaufwerkanschluss Š 1 x IDE-Anschluss Š 4 x SATA 3GB/s Anschlüsse Š 1 x CPU-Lüftersockel Š 1 x Systemlüftersockel Š 1 x Fronttafelsockel Š 1 x Fronttafel-Audiosockel Š 1 x CD-Eingabeanschluss Š...
- Seite 6 Sonderfunktionen Unterstützt @BIOS Š Unterstützt Q-Flash Š Unterstützt Xpress BIOS Rescue Š Unterstützt Download-Center Š Unterstützt Xpress Install Š Unterstützt Xpress Recovery2 Š Unterstützt EasyTune Š (Hinweis 4) Unterstützt Easy Energy Saver Š (Hinweis 5) Unterstützt Time Repair Š Unterstützt Q-Share Š Mitgelieferte Software Norton Internet Security (OEM-Version) Š Betriebssystem Unterstützt Microsoft Windows...
-
Seite 7: Installieren Der Cpu Und Des Cpu-Kühlers
Installieren der CPU und des CPU-Kühlers Lesen Sie die folgenden Richtlinien, bevor Sie die CPU installieren: • Das Motherboard muss die CPU unterstützen. (Die aktuelle Liste der unterstützten CPUs ist auf der Web-Site von GIGABYTE zu finden.) • Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie die CPU installieren. Damit vermeiden Sie einen Hardwareschaden. • Suchen Sie den Pol 1 der CPU. Die CPU lässt sich nicht einstecken, wenn sie falsch ausgerichtet ist. (Als Alternative suchen Sie die Kerben an beiden Seiten der CPU und die Ausrichtungsnasen an dem CPU-Sockel.) • Tragen Sie eine dünne, gleichmäßige Schicht Wärmeleitpaste auf die Oberfläche der CPU auf. • Schalten Sie den Computer nicht ein, bevor der CPU-Kühler installiert ist. Andernfalls kann eine Überhitzung und Beschädigung der CPU auftreten. • Stellen Sie die CPU-Hostfrequenz entsprechend den CPU-Spezifikationen ein. Wir raten Ihnen ab die Systembusfrequenz auf einen Wert außerhalb der Hardwarespezifikationen einzustellen, da die Standardanforderungen für die Peripherie dadurch nicht erfüllt werden. Wollen Sie die Frequenz auf einen Nichtstandardwert einstellen, beachten Sie bitte Ihre Hardwarespezifikationen einschließlich CPU, Grafikkarte, Arbeitsspeicher, Festplatte usw. 1-3-1 Installieren der CPU A. Suchen Sie die Ausrichtungsnasen des CPU-Sockel am Motherboard und die Kerben der CPU. LGA775 CPU-Sockel... - Seite 8 B. F olgen Sie den nachstehenden Schritten, um die CPU richtig in den CPU-Sockel am Motherboard einzubauen. Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie die CPU installieren. Damit vermeiden Sie einen Schaden an der CPU. CPU-Sockelhebel Schritt 1: Schritt 2: Ziehen Sie den CPU-Sockelhebel ganz nach Heben Sie die Metalldruckplatte vom CPU- oben.
-
Seite 9: Installieren Des Cpu-Kühlers
1-3-2 Installieren des CPU-Kühlers Folgen Sie den nachstehenden Schritten, um den CPU-Kühler richtig ins Motherboard einzubauen. (In den folgenden Installationsanweisungen wird ein mit der Intel CPU mitgelieferter Kühler als Beispiel verwendet.) ® Oberer Stift Richtung des Pfeilzeichens am oberen Stift Kopf des oberen Stiftes Innenstift Schritt 1: Schritt 2: Tragen Sie eine gleichmäßige Schicht Achten Sie vor dem Installieren des Kühlers auf Wärmeleitpaste auf die Oberfläche der die Richtung des Pfeilzeichens am oberen installierten CPU auf. Stift. (Durch Drehen des Stiftes in die Pfeilrichtung entfernen Sie den Kühler. Durch Drehen in die andere Richtung installieren Sie den Kühler.) Schritt 3: Schritt 4:... -
Seite 10: Installieren Des Arbeitsspeichers
Installieren des Arbeitsspeichers Lesen Sie die folgenden Richtlinien, bevor Sie den Arbeitsspeicher installieren: • Stellen Sie sicher, dass das Motherboard Ihr Speichermodul unterstützt. Es ist ratsam, Arbeitsspeichermodule mit derselben Kapazität, Marke, Geschwindigkeit und Chipart zu verwenden. (Aktuelle Informationen zu unterstützten Speichergeschwindigkeiten und Speichermodulen finden Sie auf der GIGABYTE-Website.) • Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie das Speichermodul installieren. So vermeiden Sie einen Hardwareschaden. • Speichermodule haben ein narrensicheres Design. Ein Arbeitsspeichermodul kann nur in eine Richtung eingesteckt werden. Wenn es schwer ist das Modul einzustecken, dann ändern Sie bitte die Richtung. 1-4-1 Dualchannel-Speicherkonfiguration Dieses Motherboard bietet zwei DDR3-Speichersteckplätze und unterstützt die Dual-Channel- Technologie. Nach der Speicherinstallation erkennt das BIOS automatisch die Spezifikationen und Kapazität des Arbeitsspeichers. Durch Aktivieren des Dualchannel-Speichermodus wird die ursprüngliche Arbeitsspeicherbandbreite verdoppelt. Die vier DDR3-Speichersteckplätze sind in zwei Kanäle aufgeteilt. Jeder Kanal verfügt wie folgt über einen Speichersteckplatz: Kanal 0: DDR3_1 Kanal 1: DDR3_2 Lesen Sie sich bezüglich der Chipsatzbeschränkungen vor der Installation des Speichers im Dual-Channel- Modus die nachfolgenden Richtlinien durch. 1. Der Dualchannelmodus kann nicht aktiviert werden, wenn nur ein DDR3-Speichermodul installiert wird. -
Seite 11: Installieren Eines Arbeitsspeichermoduls
1-4-2 Installieren eines Arbeitsspeichermoduls Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie ein Arbeitsspeichermodul installieren. Damit vermeiden Sie einen Schaden an dem Speichermodul. DDR3 und DDR2 DIMMs sind nicht kompatibel mit DDR DIMMs. In dieses Motherboard dürfen nur DDR3 DIMMs eingebaut werden. -
Seite 12: Installieren Einer Erweitungskarte
1-5 Installieren einer Erweitungskarte Lesen Sie die folgenden Richtlinien, bevor Sie eine Erweiterungskarte installieren: • Stellen Sie sicher, dass das Motherboard Ihre Erweiterungskarte unterstützt. Lesen Sie sorgfältig das Ihrer Erweiterungskarte beigelegte Benutzerhandbuch durch. • Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren. So vermeiden Sie einen Hardwareschaden. PCI Express x1 Steckplatz PCI Express x16 Steckplatz PCI-Steckplatz Folgen Sie den nachstehenden Schritten, um Ihre Erweiterungskarte richtig in den Steckplatz einzubauen. 1. Suchen Sie einen Steckplatz aus, der Ihre Karte unterstützt. Entfernen Sie die Metallblende von der Rückseite des Gehäuses. 2. Richten Sie die Karte auf den Steckplatz aus und drücken die Karte nach unten, bis sie richtig in dem Steckplatz sitzt. 3. Stellen Sie sicher, dass die Kontaktstelle der Karte komplett in den Steckplatz eingesteckt ist. 4. Befestigen Sie mit einer Schraube das Blech der Karte an der Rückblende des Gehäuses. 5. Bringen Sie nach dem Installieren aller Erweiterungskarten die Abdeckung(en) des Gehäuses wieder an. 6. Schalten Sie Ihren Computer ein. Öffnen Sie gegebenenfalls das BIOS-Setup, um notwendige BIOS- Einstellungsänderungen für Ihre Erweiterungskarte(n) vorzunehmen. 7. Installieren Sie den mit der Erweiterungskarte mitgelieferten Treiber unter Ihrem Betriebssystem. Beispiel: Installieren und Entfernen einer PCI Express Grafikkarte: •... -
Seite 13: Rückblendenanschlüsse
Rückblendenanschlüsse PS/2-Tastatur- und PS/2-Mausanschluss Der obere Anschluss (grün) dient zur Verbindung mit einer PS/2-Maus, und der untere Anschluss (lila) zur Verbindung mit einer PS/2-Tastatur. Parallelanschluss Verbinden Sie Geräte wie z.B. einen Drucker, einen Scanner usw. mit dem Parallelanschluss. Der Parallelanschluss wird auch Druckeranschluss genannt. Seriellanschluss Verbinden Sie Geräte wie z.B. eine Maus, ein Modem oder andere Peripheriegeräte mit dem Seriellanschluss. D-Sub-Anschlüsse Der D-Sub-Anschluss unterstützt eine 15-pol. D-Sub-Verbindung. Schließen Sie einen Monitor an diesen Port an, der D-Sub-Anschlüsse unterstützt. USB 2.0/1.1-Port Die USB-Anschluss unterstutz die USB 2.0/1.1-Spezifikation. Schließen Sie USB-Geräte wie z.B. eine USB-Tastatur/Maus, einen USB-Drucker, ein USB-Flash-Laufwerk usw. an diese Port an. RJ-45 LAN-Port Der Gigabit Ethernet LAN-Port ermöglicht eine Internetverbindung mit einer Datenrate von bis zu 1 Gbps. Die folgenden Tabellen beschreiben die Zustände der LAN-Port-LEDs. Verbindungs-/ Aktivitäts- Geschwindigkeits- Verbindungs-/Geschwindigkeits-LED: Aktivitäts-LED: Zustand Beschreibung Zustand Beschreibung Orange 1 Gbps Datenrate Blinkend Es werden Daten gesendet oder empfangen Grün 100 Mbps Datenrate Keine Daten werden gesendet oder... -
Seite 14: Interne Anschlüsse
Interne Anschlüsse ATX_12V F_AUDIO CD_IN CPU_FAN SPDIF_IO SYS_FAN F_USB1/F_USB2 COMB CLR_CMOS SATA2_0/1/2/3 BATTERY F_PANEL Lesen Sie die folgenden Richtlinien, bevor Sie externe Geräte anschließen: • Stellen Sie zunächst sicher, dass Ihre Geräte mit den zu benutzenden Anschlüssen kompatibel sind. • Schalten Sie vor dem Installieren der Geräte stets die Geräte und Ihren Computer aus. Trennen Sie das Netzkabel von der Steckdose, um Schäden an den Geräten zu vermeiden. • Stellen Sie nach dem Installieren des Gerätes und vor dem Einschalten des Computers sicher, dass das Kabel des Geräts richtig mit dem Anschluss am Motherboard verbunden ist. Hardwareinstallation - 14 - 14 - -... - Seite 15 1/2) ATX_12V/ATX (2x2 12V-Stromanschluss und 2x12 -Hauptstromanschluss) Über diesen Stromanschluss liefert das Netzteil allen Komponenten am Motherboard ausreichend Strom. Stellen Sie bitte vor dem Verbinden dieses Stromanschlusses sicher, dass die Stromversorgung ausgeschaltet ist und alle Komponenten und Geräte richtig installiert sind. Der Stromanschluss hat ein narrensicheres Design. Verbinden Sie das Stromkabel vom Netzteil mit diesem Anschluss. Achten Sie dabei auf die richtige Ausrichtung. Der 12V-Stromanschluss liefert grundsätzlich der CPU den Strom. Der Computer kann nicht gestartet werden, wenn dieser 12V-Stromanschluss nicht verbunden wurde. Wir empfehlen Ihnen ein Netzteil, das für einen hohen Stromverbrauch (500W oder noch mehr) geeignet ist, zu verwenden, damit Erweiterungsanforderungen erfüllt werden. Wenn Sie ein Netzteil verwenden, das den notwendigen Strom nicht liefern kann, wird das System instabil oder lässt sich sogar nicht starten. ATX_12V: Funktion Pol-Nr. Erde Erde +12V +12V ATX_12V ATX: Funktion Funktion Pol-Nr. Pol-Nr. 3,3V 3,3V 3,3V -12V Erde Erde PS_ON (Soft ein/aus) Erde Erde Erde Erde Erde Power Good...
- Seite 16 3/4) CPU_FAN/SYS_FAN (Lüftersockel) Das Motherboard hat eine 4-Pol. CPU-Lüftersockel (CPU_FAN) und eine 3-Pol. Systemlüftersockel (SYS_FAN). Die meisten Lüftersockel sind so ausgelegt, dass sie sich missbrauchsicher einfügen lassen. Achten Sie beim Anschluss eines Lüfterkabels darauf, dass es richtig ausgerichtet angeschlossen wird (der schwarze Anschlussdraht ist der Schutzleiter). The motherboard supports CPU fan speed control, which requires the use of a CPU fan with fan speed control design. Zur optimalen Wärmeabfuhr wird die Installation eines Systemlüfters im Gehäuse empfohlen. CPU_FAN: Funktion Pol-Nr. Erde CPU_FAN +12V Sensor Drehzahlsteuerung SYS_FAN: Funktion Pol-Nr. Erde SYS_FAN +12V Sensor • Vergessen Sie nicht, die Lüfterkabel mit den Lüfterstiftleisten zu verbinden, um Ihre CPU und das System vor Überhitzung zu schützen. Eine Überhitzung kann Schäden an der CPU oder das Hängen des Systems verursachen. • Diese Lüfterstiftleisten sind keine Konfigurationsjumper. Setzen Sie keine Jumper-Kappen auf die Stiftleisten. 5) FDD (Diskettenlaufwerkanschluss) Dieser Anschluss nimmt ein Diskettenlaufwerk auf. Dieser Anschluss unterstützt: 360KB, 720KB, 1,2MB, 1,44MB und 2,88MB Diskettenlaufwerke. Suchen Sie den Pol 1 an dem Anschluss sowie an...
- Seite 17 6) IDE (IDE-Anschluss) Der IDE-Anschluss kann bis zu zwei IDE-Geräte wie z.B. Festplatten und optische Laufwerke aufnehmen. Suchen Sie die narrensichere Kerbe an dem Anschluss, bevor Sie das IDE-Kabel anschließen. Möchten Sie zwei IDE-Geräte anschließen, dann denken Sie bitte daran, dass die Jumper und die Verkabelung entsprechend den Rollen der IDE-Geräte (z.B. Master oder Slave) einzurichten sind. (Für die Informationen zur Master/Slave-Einstellung für die IDE-Geräte lesen Sie bitte die Anweisungen von den Geräteherstellern.) 7) SATA2_0/1/2/3 (SATA 3GB/s Anschlüsse) Die SATA-Anschlüsse sind konform mit dem SATA 3GB/s-Standard und kompatibel mit dem SATA 1,5GB/s-Standard. Jeder SATA-Anschluss nimmt ein einziges SATA-Gerät auf. Funktion Pol-Nr.
- Seite 18 8) F_PANEL (Fronttafelsockel) Verbinden Sie den Stromschalter, Reset-Schalter, den Lautsprecher und die Systemzustandsanzeige an der Fronttafel des Gehäuses gemäß den nachstehenden Polzuweisungen mit diesem Sockel. Achten Sie vor dem Anschließen der Kabel auf die positiven und negativen Pole. PWR- SPEAK- Strom-LED Lautsprecher PWR+ SPEAK+ Gehäuseeinbruch- Sockel RES+ Strom- Reset- RES- schalter schalter MSG- Meldung-/Strom-/ IDE-Festplattenaktivitäts- MSG+ Schlaf-LED • MSG/PWR (Meldung-/Strom-/Schlaf-LED): Anschluss an die Betriebsstatusanzeige an der Vorderseite des Gehäuses. Systemzustand LED Die LED leuchtet, wenn das System in Betrieb ist. Die LED blinkt, wenn das System im S1-Schlafmodus ist. Die LED zeigt kein Licht an, wenn das Blinkend System im S3/S4-Schlafmodus oder ausgeschaltet (S5) ist. S3/S4/S5 • (Stromschalter): Diese Stelle wird mit dem Stromschalter an der Fronttafel des Gehäuses verbunden. Sie können einstellen, wie das System über den Stromschalter ausgeschaltet wird (siehe Kapitel 2 “BIOS-Setup”, “Energieverwaltungseinstellung” für weitere Informationen).
- Seite 19 9) F_AUDIO (Fronttafel-Audiosockel) Der Fronttafel-Audiosockel unterstützt die Intel High Definition (HD)- und AC’97-Audiofunktionen. Sie können Ihr Fronttafel-Audiomodul mit diesem Sockel verbinden. Stellen Sie sicher, dass die Kabelzuweisungen des Moduls mit den Polzuweisungen des Sockels am Motherboard übereinstimmen. Eine falsche Verbindung zwischen dem Modul und der Stiftleiste am Motherboard kann dazu führen, dass das Audiogerät nicht funktionieren kann oder sogar beschädigt wird. Für HD-Fronttafel-Audio: Für AC’97-Fronttafel-Audio: Funktion Funktion Pol-Nr. Pol-Nr. MIC2_L Erde Erde MIC2_R Mikrofonleistung -ACZ_DET LINE2_R Line Out (R) Erde FAUDIO_JD Kein Pol Kein Pol LINE2_L Line Out (L) Erde • Der Front Panel Audio Header auf der Gerätevorderseite unterstützt standardmäßig HD Audio. Ist Ihr Gehäuse mit einem Fronttafel-AC'97-Audiomodul ausgestattet, beachten Sie bitte die Anweisungen zum Aktivieren der AC'97-Funktion über die Audiosoftware in Kapitel 5, „Konfigurieren einer 2/4/5.1/7.1-Kanal-Audioanlage“. • Audiosignale sind gleichzeitig auf beiden Audioanschlüssen an der Gerätevorder- und der –rückseite vorhanden. Wenn Sie die Audioausgabe von dem Anschluss an der hinteren Tafel ausschalten möchten (nur möglich, wenn ein HD-Fronttafel-Audiomodul verwendet wird), beziehen Sie sich bitte auf die Anweisungen in Kapitel 5 „Konfigurieren einer 2/4/5.1/7.1-Kanal-Audioanlage“.
- Seite 20 11) SPDIF_IO (S/PDIF-Ein-/Ausgangssockel) Diese Stiftleiste unterstützt einen digitalen S/PDIF-Ein-/Ausgang Über ein optionales S/PDIF-Ein-/ Ausgangskabel kann diese Stiftleiste mit einem Audiogerät verbunden werden, das einen digitalen Audioausgang unterstützt, und mit einem Audiosystem, das einen digitalen Audioeingang unterstützt. Für den Erwerb des optionalen S/PDIF-Ein-/Ausgangskabels wenden Sie sich bitte an Ihren Händler vor Ort. Funktion Pol-Nr. Strom Kein Pol SPDIF SPDIFI Erde Erde 12) F_USB1/F_USB2 (USB-Sockel) Diese Sockel unterstützen die USB 2.0/1.1-Spezifikation. Jeder USB-Sockel kann über ein optionales USB-Modul zwei USB-Anschlüsse anbieten. Bitte wenden Sie sich an Ihren Händler, um ein optionales USB-Modul zu erwerben. Funktion Pol-Nr. Strom (5V) Strom (5V) USB DX- USB DY- USB DX+ USB DY+ Erde Erde Kein Pol • Verbinden Sie kein IEEE 1394-Modulkabel (2x5-polig) mit der USB-Sockel. • Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel von der Steckdose trennen, bevor Sie das USB-Modul installieren. So vermeiden Sie einen Schaden am USB- Modul.
- Seite 21 13) COMB (Serienanschluss-Sockel) Der COM-Sockel kann über ein optionales COM-Anschlusskabel ein seriellen Anschluss anbieten. Bitte wenden Sie sich an Ihren Händler, um ein optionales COM-Anschlusskabel zu erwerben. Funktion Pol-Nr. NDCD- NSIN NSOUT NDTR- Erde NDSR- NRTS- NRTS- NRI- Kein Pol 14) CLR_CMOS (Jumper zum Löschen der Daten im CMOS) Verwenden Sie diesen Jumper, um die Daten im CMOS (z.B. die Datumsinformationen und BIOS- Konfigurationen) zu löschen und die Daten im CMOS auf werkseitig Standardwerte zurückzusetzen. Setzen Sie eine Jumperbrücke auf die zwei Pole oder berühren Sie mit einem Metallgegenstand wie z.B. einen Schraubenzieher die zwei Pole für einige Sekunden, um die zwei Pole vorübergehend kurzzuschließen und damit die Daten im CMOS zu löschen.
- Seite 22 15) BATTERY Die Batterie liefert Strom, um die Daten (wie z.B. BIOS-Konfigurationen, das Datum und die Uhrzeit) im COMS zu behalten, wenn der Computer ausgeschaltet ist. Wechseln Sie die Batterie aus, wenn die Batteriespannung auf ein niedriges Niveau sinkt. Andernfalls können die CMOS-Daten ungenau werden oder sogar verloren gehen. Sie können durch Entfernen der Batterie die Daten im CMOS löschen: 1. Schalten Sie den Computer aus und stecken sein Netzkabel aus. 2. Entfernen Sie vorsichtig die Batterie von dem Batteriehalter und warten dann für eine Minute. (Als Alternative können Sie einen Metallgegenstand wie z.B. einen Schraubenzieher verwenden, um den positiven und den negativen Pol an dem Batteriehalter zu verbinden, um einen Kurzschluss für fünf Sekunden herzustellen.) 3. Legen Sie die Batterie zurück. 4. Stecken Sie das Netzkabel ein und starten den Computer neu. • Schalten Sie immer vor dem Auswechseln der Batterie den Computer aus und ziehen das Netzkabel aus der Steckdose heraus. • Ersetzen Sie die Batterie nur durch eine gleichwertige. Es besteht Explosionsgefahr, wenn die Batterie durch ein falsches Modell ersetzt wird. •...
- Seite 23 - 23 - 23 - - Hardwareinstallation...
- Seite 24 Hardwareinstallation - 24 - 24 - -...
