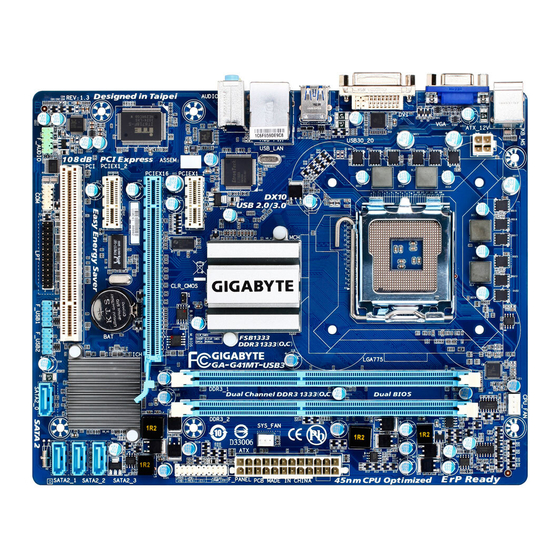

GA-G41MT-USB3
GA-G41MT-D3V
Benutzerhandbuch
Rev. 1301

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Gigabyte GA-G41MT-USB3

  • Seite 1 GA-G41MT-USB3 GA-G41MT-D3V Benutzerhandbuch Rev. 1301...
  • Seite 2: Inhaltsverzeichnis

    Installieren der CPU und des CPU-Kühlers ............. 6 Installieren des Arbeitsspeichers ..............7 Installieren einer Erweiterungskarte ..............7 Rückblendenanschlüsse .................. 8 Interne Anschlüsse ................... 9 Weitere Informationen über die Verwendung dieses Produkts entnehmen Sie bitte der ausführlichen Version der Bedienungsanleitung (Englisch) auf der GIGABYTE-Website. - 2 -...
  • Seite 3: Kapitel 1 Hardwareinstallation

    Kapitel 1 Hardwareinstallation Vorsichtsmaßnahmen für die Installation Das Motherboard enthält viele empfindliche elektronische Schaltungen und Komponenten, die durch elektrostatische Entladung (ESD) beschädigt werden können. Bitte lesen Sie sorgfältig das Benutzerhandbuch durch und befolgen die nachstehenden Anweisungen, bevor Sie die Installation beginnen: • Entfernen oder beschädigen Sie den Motherboard-S/N (Seriennummer)-Aufkleber oder vom Händler angebrachten Garantieaufkleber nicht.
  • Seite 4: Technische Daten Des Produkts

    4 GB Arbeitsspeicher installiert sind. Duachannel-Speicherarchitektur Š Unterstützt DDR3 1333(O.C.)1066/800 MHz Arbeitsspeichermodule Š (Aktuelle Informationen zu unterstützten Speichergeschwindigkeiten und Modulen finden Sie auf der GIGABYTE-Webseite.) Onboard-Grafikkarte In North Bridge integriert: Š 1 x D-Sub-Port 1 x DVI-D-Anschluss, unterstützt maximale Auflösung von 1920x1200 * Der DVI-D-Anschluss unterstützt keine D-Sub-Verbindung per Adapter.
  • Seite 5 * Aufgrund der Hardwarebeschränkung müssen Sie zur Aktivierung der Unterstützung des Easy Energy Saver eine CPU der Intel Core ™ ® Extreme/Core 2 Quad/Core 2-Duo-/Pentium Dual-Core-/Celeron ™ ™ Dual-Core-/Celeron 400-Serie installieren. Unterstützung für Smart Recovery Š j Nur beim GA-G41MT-USB3. k Nur beim GA-G41MT-D3V. Hardwareinstallation - 5 -...
  • Seite 6: Installieren Der Cpu Und Des Cpu-Kühlers

    Formfaktor Micro ATX Formfaktor, 24,4 cm x 19,4cm Š * GIGABYTE behält sich das Recht vor, Änderungen an Produktspezifikationen und produktbezogene Daten ohne vorherige Ankündigung vorzunehmen. Installieren der CPU und des CPU-Kühlers Lesen Sie die folgenden Richtlinien, bevor Sie die CPU installieren: • Stellen Sie sicher, dass das Motherboard Ihre CPU unterstützt.
  • Seite 7: Installieren Des Arbeitsspeichers

    Verwendung eines Speichers derselben Kapazität, Marke, Geschwindigkeit und mit identischen Chips empfohlen. (Aktuelle Informationen zu unterstützten Speichergeschwindigkeiten und Speichermodulen finden Sie auf der GIGABYTE-Website.) • Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie das Speichermodul installieren. So vermeiden Sie einen Hardwareschaden.
  • Seite 8: Rückblendenanschlüsse

    • Ziehen Sie das Kabel gerade aus dem Anschluss heraus, um es zu entfernen. Wackeln Sie das Kabel nicht hin und her, um einen Kurzschluss innerhalb des Anschlussteils zu vermeiden. j Nur beim GA-G41MT-USB3. k Nur beim GA-G41MT-D3V. (Hinweis) Der DVI-D-Port unterstützt keine D-Sub-Verbindung per Adapter.
  • Seite 9: Mikrofoneingangsanschluss (Rosa)

    Line In-Anschluss (Blau) Dies ist in der Standardeinstellung der Line In-Anschluss. Verbinden Sie ein Line-In-Gerät wie z.B. ein optisches Laufwerk, Walkman usw. mit diesem Anschluss. Line Out-Anschluss (Grün) Dies ist in der Standardeinstellung der Line Out-Anschluss. Verbinden Sie einen Kopfhörer oder 2-Kanal-Lautsprecher mit diesem Anschluss.
  • Seite 10 1/2) ATX_12V/ATX (2x2 12V-Stromanschluss und 2x12 -Hauptstromanschluss) Über diesen Stromanschluss liefert das Netzteil allen Komponenten am Motherboard ausreichend Strom. Stellen Sie bitte vor dem Verbinden dieses Stromanschlusses sicher, dass die Stromversorgung ausgeschaltet ist und alle Komponenten und Geräte richtig installiert sind. Der Stromanschluss hat ein narrensicheres Design.
  • Seite 11 3/4) CPU_FAN/SYS_FAN (Lüftersockel) Das Motherboard hat eine 4-Pol. CPU-Lüftersockel (CPU_FAN) und eine 3-Pol. Systemlüftersockel (SYS_FAN). Die meisten Lüftersockel sind so ausgelegt, dass sie sich missbrauchsicher einfügen lassen. Achten Sie beim Anschluss eines Lüfterkabels darauf, dass es richtig ausgerichtet angeschlossen wird (der schwarze Anschlussdraht ist der Schutzleiter). Das Motherboard unterstützt die Steuerung der CPU-Lüftergeschwindigkeit, wobei ein CPU-Lüfter mit Geschwindigkeitssteuerung im Lüfterdesign erforderlich ist.
  • Seite 12 6) F_PANEL (Fronttafelsockel) Verbinden Sie den Stromschalter, Reset-Schalter, den Lautsprecher und die Systemzustandsanzeige an der Fronttafel des Gehäuses gemäß den nachstehenden Polzuweisungen mit diesem Sockel. Achten Sie vor dem Anschließen der Kabel auf die positiven und negativen Pole. SPEAK- PWR- Strom-LED Lautsprecher PWR+...
  • Seite 13 7) F_AUDIO (Fronttafel-Audiosockel) Der Fronttafel-Audiosockel unterstützt die Intel High Definition (HD)- und AC’97-Audiofunktionen. Sie können Ihr Fronttafel-Audiomodul mit diesem Sockel verbinden. Stellen Sie sicher, dass die Kabelzuweisungen des Moduls mit den Polzuweisungen des Sockels am Motherboard übereinstimmen. Eine falsche Verbindung zwischen dem Modul und der Stiftleiste am Motherboard kann dazu führen, dass das Audiogerät nicht funktionieren kann oder sogar beschädigt wird.
  • Seite 14 9) LPT (Parallelanschluss-Sockel) Der LPT-Sockel kann über ein optionales LPT-Anschlusskabel ein parallelen Anschluss anbieten. Bitte wenden Sie sich an Ihren Händler, um ein optionales LPT-Anschlusskabel zu erwerben. DEBUG Pol-Nr. Funktion Pol-Nr. Funktion PORT STB- Erde AFD- Erde ERR- Erde INIT- ACK- Erde SLIN-...
  • Seite 15 11) CLR_CMOS (Jumper zum Löschen der Daten im CMOS) Verwenden Sie diesen Jumper, um die Daten im CMOS (z.B. die Datumsinformationen und BIOS- Konfigurationen) zu löschen und die Daten im CMOS auf werkseitig Standardwerte zurückzusetzen. Setzen Sie eine Jumperbrücke auf die zwei Pole oder berühren Sie mit einem Metallgegenstand wie z.B.
