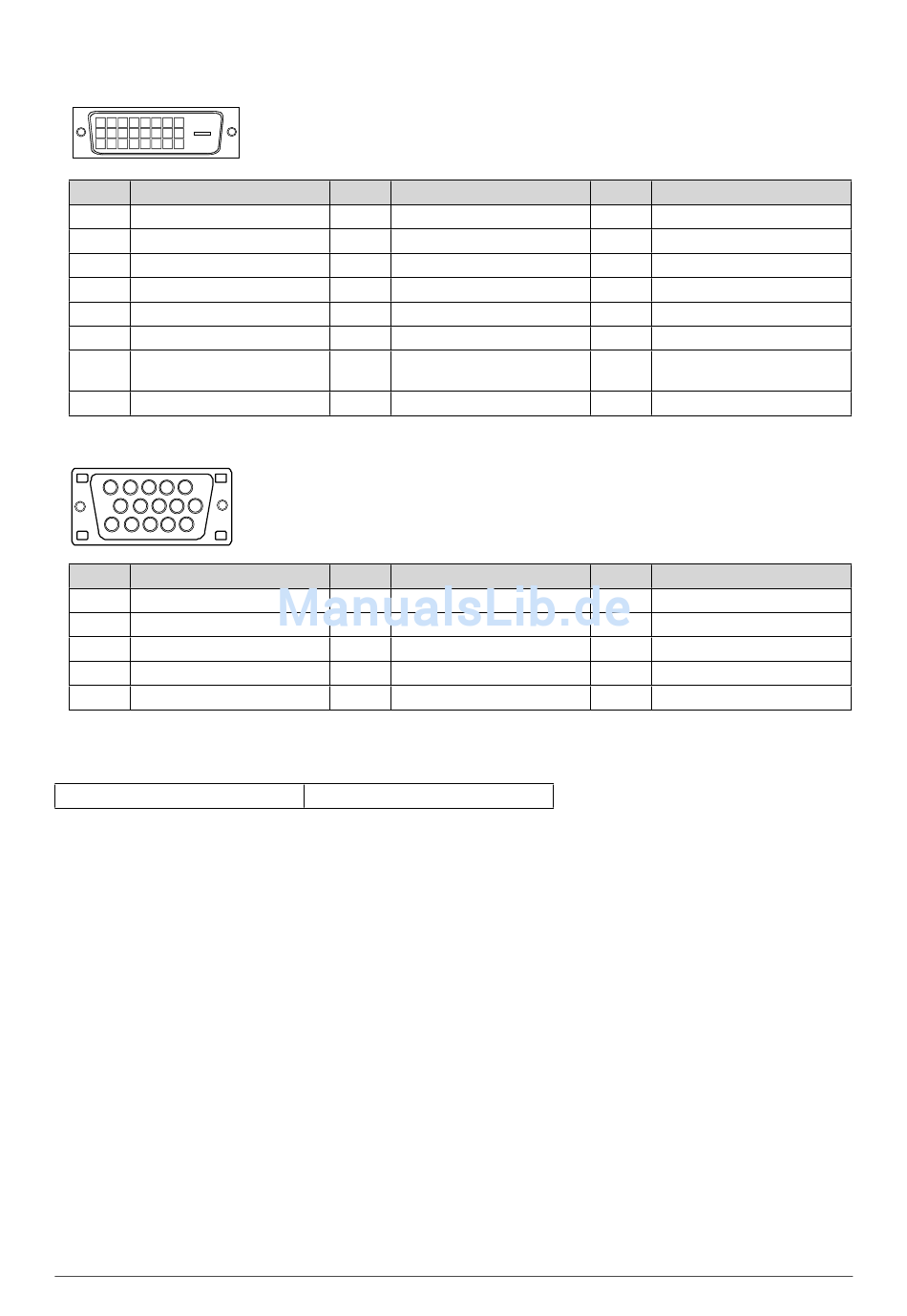

Pin-Belegung
• DVI-D-Anschluss
1 2 3 4 5 6 7 8
9
10 11 12 13 14 15 16
19 20 21
22 23 24
17 18
Pin-Nr.
Signal
1
T.M.D.S. Data 2-
2
T.M.D.S. Data 2+
3
T.M.D.S. Data2/4 Shield
4
NC*
5
NC*
6
DDC Clock (SCL)
7
DDC Data (SDA)
8
NC*
• 15-poliger Mini-D-Sub-Anschluss
4
3
2
1
5
9
8
7
6
10
14
13
12
11
15
Pin-Nr.
Signal
1
Red video
2
Green video
3
Blue video
4
NC*
5
Ground
Optionenliste
Reinigungsset
Pin-Nr.
9
T.M.D.S. Data1-
10
T.M.D.S. Data1+
11
T.M.D.S. Data1/3 Shield
12
NC*
13
NC*
14
+5V Power
15
Ground (return for +5V,
Hsync, and Vsync)
16
Hot Plug Detect
0
Pin-Nr.
6
Red video ground
7
Green video ground
8
Blue video ground
9
NC*
10
Ground
EIZO ScreenCleaner
Signal
Pin-Nr.
17
18
19
20
21
22
23
24
Signal
Pin-Nr.
11
12
13
14
15
Signal
T.M.D.S. Data 0-
T.M.D.S. Data 0+
T.M.D.S. Data 0/5 Shield
NC*
NC*
T.M.D.S. Clock shield
T.M.D.S. Clock+
T.M.D.S. Clock-
(KV*: Keine Verbindung)
Signal
NC*
Data (SDA)
H. Sync
V. Sync
Clock (SCL)
(KV*: Keine Verbindung)
27
Kapitel 5 Referenz
