Anschluss ans Netz
Schließen Sie das Gerät über den Netzstecker ans Netz an.
Die Belegung der Anschlussleitungen ist wie folgt:
Leitung
Pin
Braun
Außenleiter
Blau
Neutralleiter
Gelb/Grün
Schutzleiter
Der Schutzleiter muss unbedingt angeschlossen werden!
Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit
mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden.
Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen
DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD) mit 30 mA
Bemessungsdifferenzstrom ausgestattet sein.
Lichteffekte dürfen nicht über Dimmerpacks geschaltet werden.
BEDIENUNG
Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der EUROLITE LED PAR-
56 TCL Short Spot den Betrieb auf.
Das LED Display leuchtet auf und Sie können die gewünschten Einstellungen auswählen.
Das Gerät hat zwei Betriebsarten. Es kann entweder im Stand Alone oder im DMX-gesteuerten Modus
betrieben werden.
- STAND ALONE-MODUS
• Einstellung fester Farben
• Interne Programme
• Musiksteuerung / Empfindlichkeit
- DMX MODUS
STAND ALONE-MODUS
Der LED PAR-56 TCL lässt sich im Stand Alone-Betrieb ohne Controller einsetzen.
Trennen Sie dazu den LED PAR-56 TCL vom Controller.

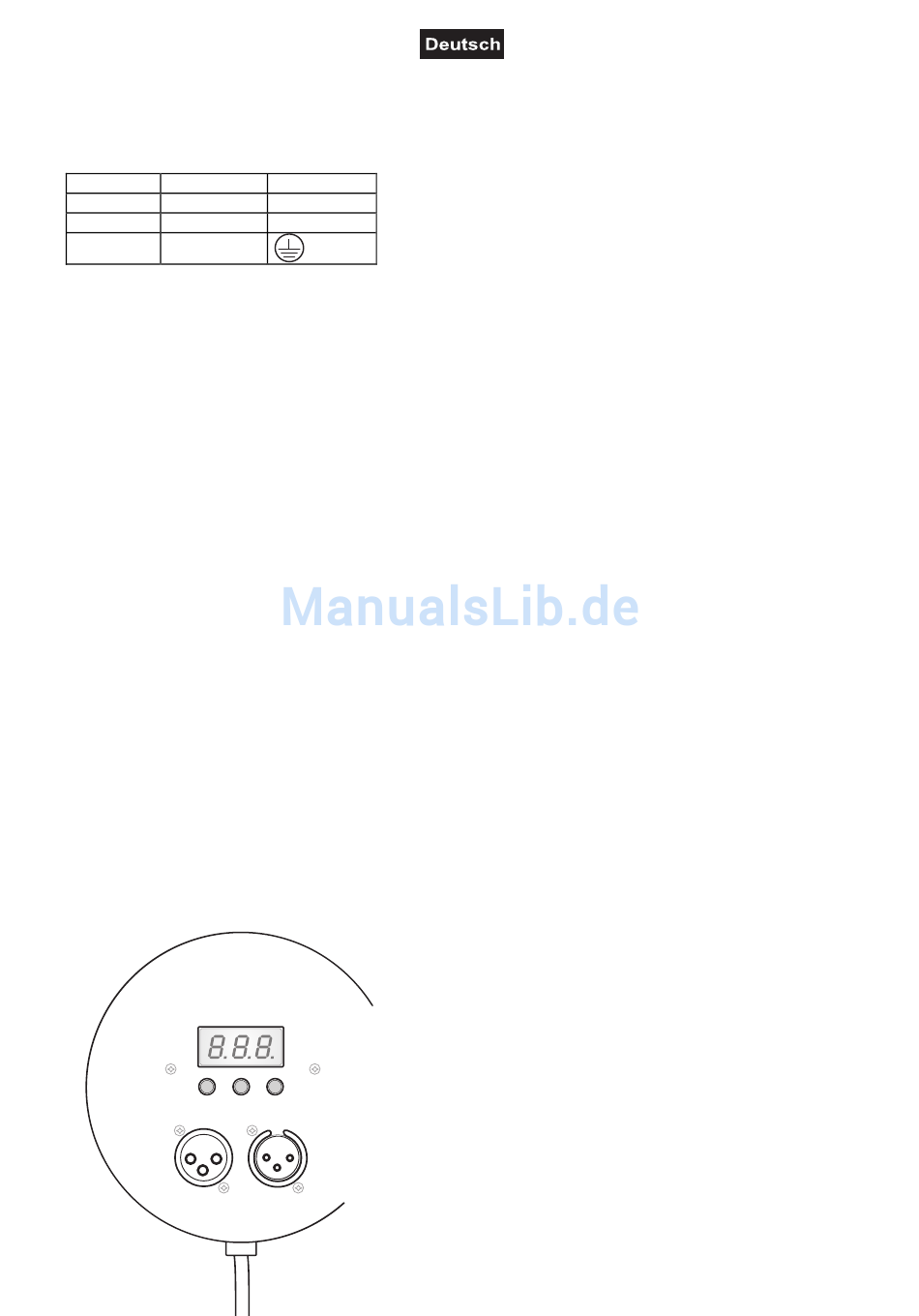

Control Board
MODE
UP
DMX OUT
XLR occupation:
1: Ground
2: Signal (-)
3: Signal (+)
LIGHTING CONTROL
PROTOCOL DMX-512
International
L
N
Das Control Board bietet mehrere Möglichkeiten: so lassen
sich z. B. die internen Programme abspielen oder die DMX-
Startadresse eingeben.
Durch Drücken der MODE-Taste können Sie sich im
Hauptmenü bewegen. Durch Drücken der UP/DOWN-
Tasten können Sie die Auswahl verändern. Die jeweiligen
DOWN
Funktionen werden im Folgenden beschrieben.
DMX IN
Nach 30 Sekunden Untätigkeit erlischt das Display. Mit
einem Tastendruck steht es wieder zur Verfügung.
9/23
00066178.DOC, Version 1.0
