Montage-, Bedienungs- und Wartungsanleitung
Kleinraum-Ventilatoren DECOR-200

5. Montage und Inbetriebnahme

- Die Installation muss gemäß den jeweils gültigen nationalen Vorschriften durch einen
konzessionierten Fachbetrieb erfolgen
- Wanddurchbruch D = 140 mm vorbereiten
- Teleskop-Wandhülse TWH-125 ausrichten und einputzen (siehe Abb. 2)
- Anschlusskabel unterputz zum Lüfter führen
- Kabeldurchführung am Gerät ausbrechen
- Gehäuse auf ebener Fläche mit beiliegenden Schrauben und Dübeln befestigen
- Es ist darauf zu achten, dass das Gehäuse des Lüfters bei der Montage weder verkantet noch
gequetscht wird
- Laufrad und Rückluftsperre auf Leichtgängigkeit prüfen
- Elektroanschluss nach einschlägigen Vorschriften und beigefügtem Schaltbild durchführen
- Angeschlossene Adern auf festen Sitz prüfen
- Kabeleinführung abdichten
- Blende aufsetzen und sichern
- Probelauf durchführen

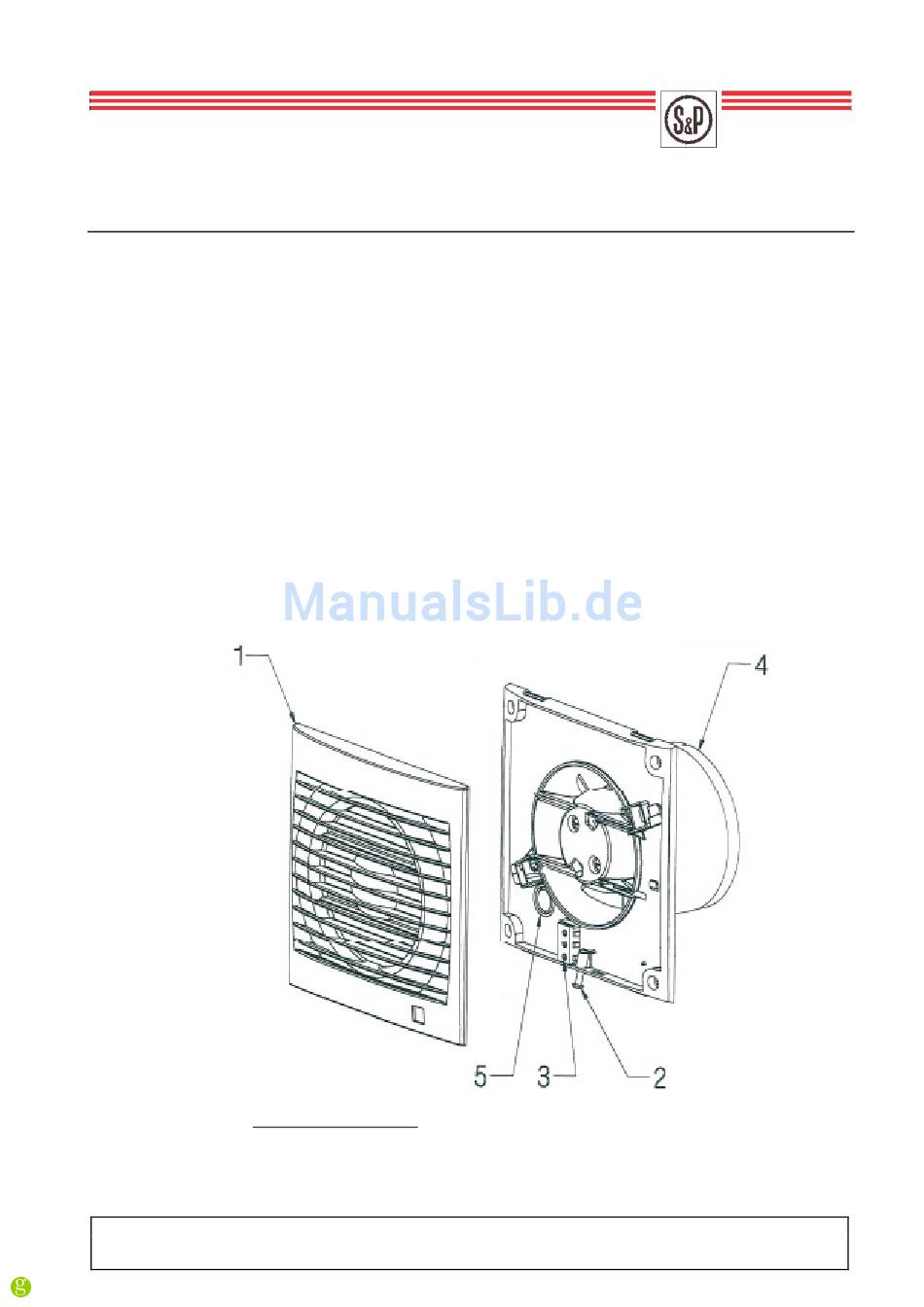

Abb. 1 Explosionszeichnung
1 - Schutzgitter
2 - Sicherungsschraube
3 - Anschlussklemmen
Diese Bedienungsanleitung enthält technische Angaben und sicherheitsrelevante Hinweise.
Lesen Sie diese Anleitung vor der Montage und vor jeglicher Arbeit am Ventilator aufmerksam durch!
Soler & Palau haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch verursacht werden.
4 - Ausblasstutzen mit Rückluftsperre
5 - Kabeldurchführung
Seite 4 von 8
