ANSCHLUSS UND INBETRIEBNAHME
HÄNGENDE MONTAGE
Entnehmen Sie die mitgelieferten Holzschrauben aus
der Transportbefestigung an der Unterseite des jewei-
ligen Befestigungsteiles (je 2).

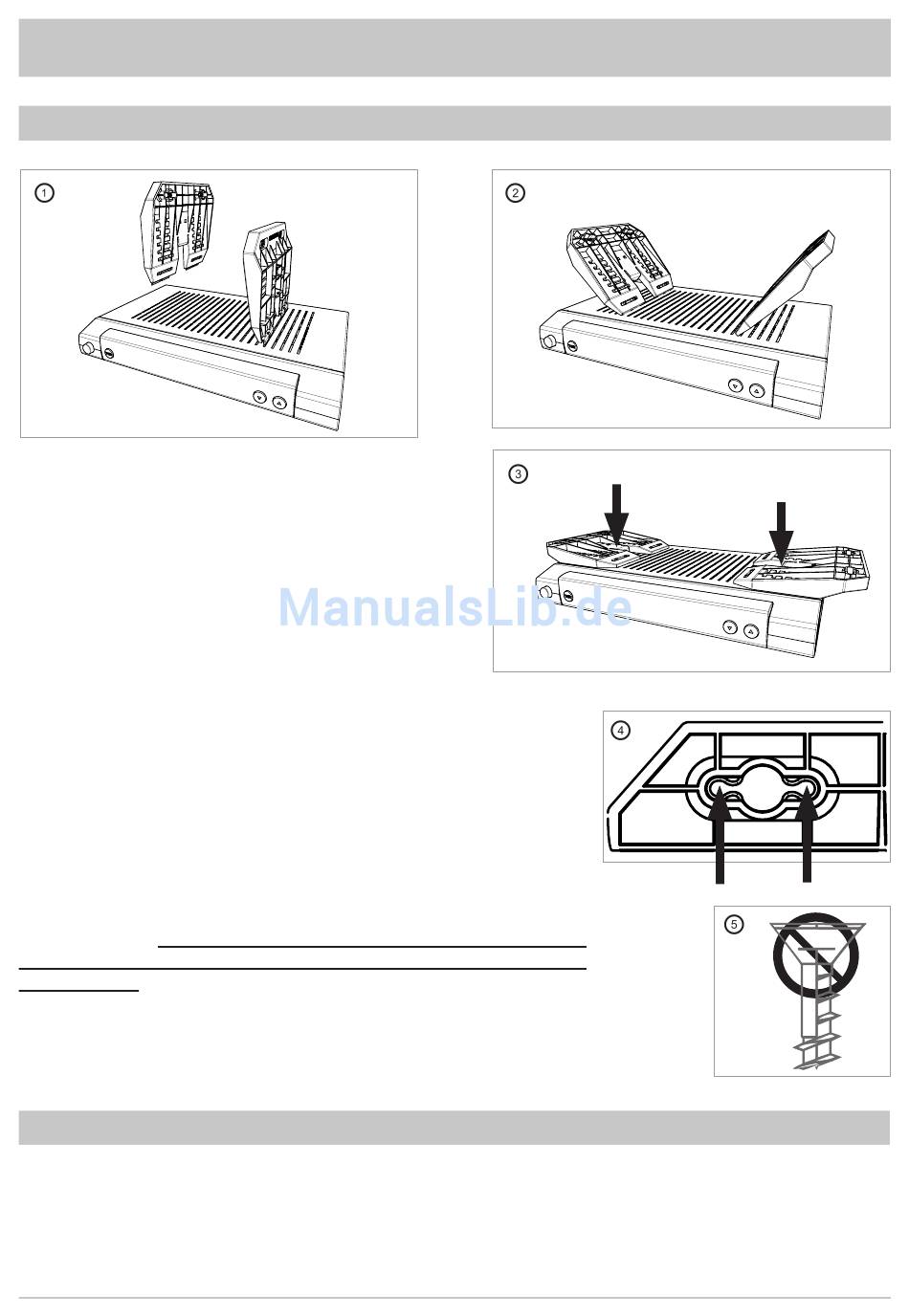

Führen Sie die beiden Befestigungsteile, wie in
Bild 1 abgebildet, in die jeweils fünfte Reihe von au-
ßen senkrecht ein.
Klappen Sie im Anschluss die beiden Befestigungs-
teile nach außen weg (siehe Bild 2), bis Sie fl ach auf
dem Receiver-Gehäuse aufl iegen (siehe Bild 3).
Drücken Sie jetzt an den mit Pfeil (siehe Bild 3) markierten Stellen, die
Montagehalterung fest auf das Receiver-Gehäuse auf, bis die Halte-
rung hörbar in das Receiver-Gehäuse einrastet.
Halten Sie nun den Receiver mit dem eingehakten Befestigungs-Set
an der zu montierenden Stelle an. Schrauben Sie die mitgelieferten
Holzschrauben in die verengten Positionen des Schraubenaufnahme-
oder
bereiches (4 x) (siehe Bild 4). Verwenden Sie nach Möglichkeit nur
die mitgelieferten Holzschrauben. Sollte es Ihnen nicht möglich sein,
diese zu verwenden, können auch andere adäquate Schrauben ver-
wendet werden. Auf keinen Fall dürfen aber Senkkopfschrauben
verwendet werden, da diese die Halterung beschädigen könnten
(siehe Bild 5).
Schrauben Sie im Anschluss alle vier Schrauben fest, sodass sich das
Befestigungs-Set nicht mehr selbstständig lösen kann.

MONTAGE AUF FESTER EBENER UNTERLAGE

Um ein Verrutschen oder Herabfallen des Receivers zu verhindern, können Sie das Befestigungs-Set auch
an der Unterseite des Receivers anbringen. Die Montage erfolgt auf die gleiche Art und Weise wie bei der
hängenden Montage, nur dass das Befestigungs-Set an der Unterseite des Receivers eingehakt wird.
