Inhaltszusammenfassung für Varytec PAR 16

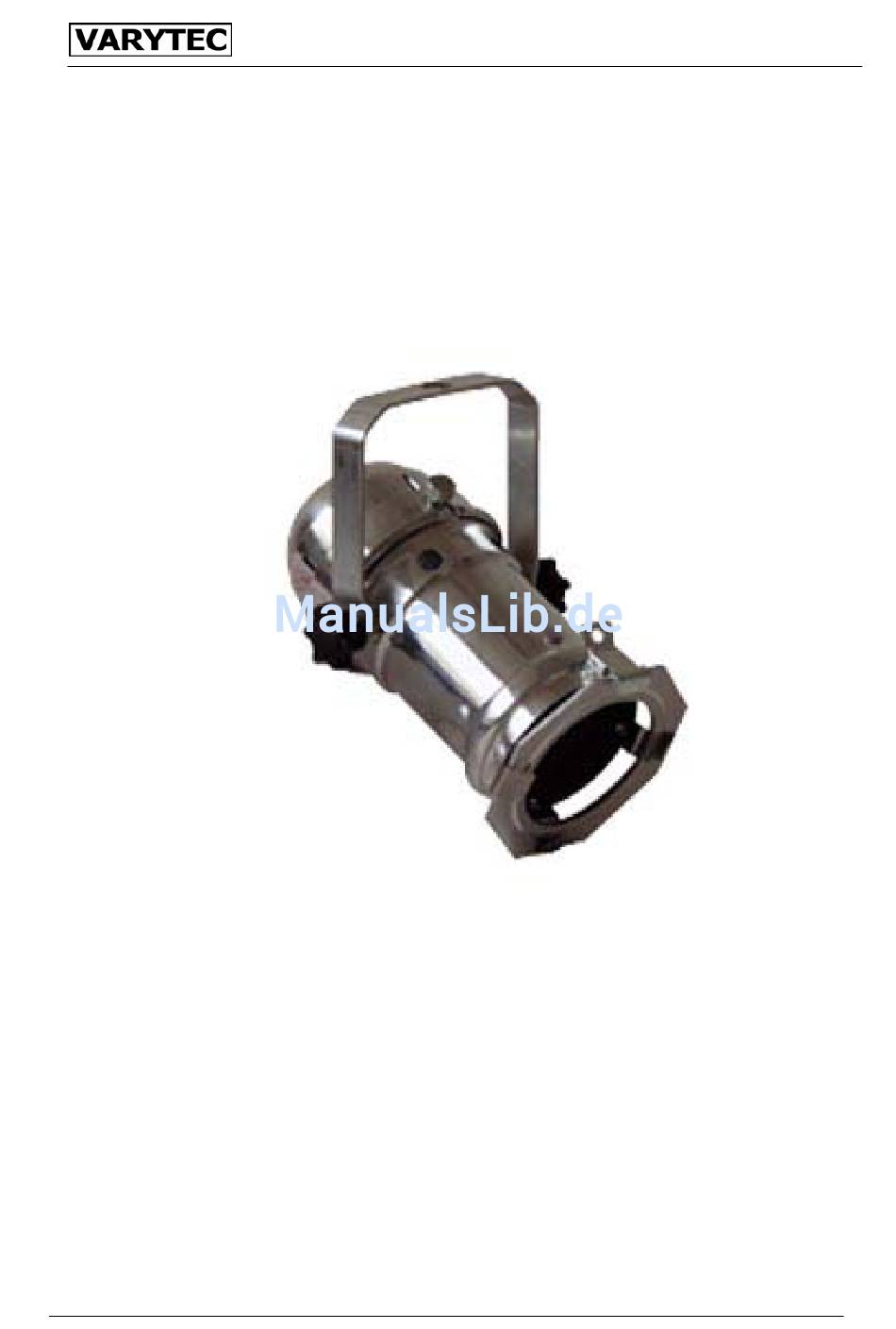

- Seite 1 BEDIENUNGSANLEITUNG PAR 16 SCHEINWERFERGEHÄUSE BEFESTIGUNGSBÜGEL...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise........................3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Technische Daten........................4 Beschreibung..........................5 3.1. Einführung ..........................5 3.2. Sicherheitshinweise ....................... 6 3.3. Bestimmungsgemäße Verwendung des Geräts ..............7 3.4. Geräteübersicht........................9 3.5. Installation ..........................10 3.6. -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise • Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) erlaubt. • Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes. • Nur von ausgebildeten Fachkräften reparieren lassen. • Benutzen Sie nur Sicherungen desselben Typs und nur Originalteile als Ersatzteile. -
Seite 4: Technische Daten
2. Technische Daten Eigenschaften Spannungsversorgung: Max. AC 12 V / 50-60 Hz Gesamtanschlusswert: Max. 50 W Gewicht (ohne Lampe): 0,2 Kg Maße (LxBxH) (in mm): 92 x 92 x 120 MR 16, 20W, 38°, 12V MR 16, 35W, 38°, 12V Passende Lampe: MR 16, 50W, 38°, 12V Maximale Umgebungstemperatur Ta:... -
Seite 5: Beschreibung
Bedienungsanleitung an folgende Besitzer oder Benutzers des Geräts weiterreichen, sich die aktuelle Version dieser Betriebsanleitung aus dem Internet herunter laden. 3.1. Einführung Wir möchten Ihnen zum Kauf der Varytec PAR-16 gratulieren. Sie haben damit ein überaus vielseitiges und leistungsstarkes Produkt erworben. -
Seite 6: Sicherheitshinweise
3.2. Sicherheitshinweise Achtung! Zeigen Sie beim Umgang mit gefährlichen Netzspannungen besondere Vorsicht. Bei diesen Spannungen besteht die Gefahr, dass Sie einen lebensgefährlichen Stromschlag erhalten. Unbedingt lesen: Bei Schäden, die durch eine Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischen Garantieansprüche. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung. Nachdem das Gerät von einem warmen in einen kalten Raum gebracht wurde, darf das Gerät nicht in Betrieb genommen werden. -
Seite 7: Bestimmungsgemäße Verwendung Des Geräts
3.3. Bestimmungsgemäße Verwendung des Geräts Bei der Varytec PAR-16 handelt es sich um ein Strahlergehäuse, das für einen professionellen Einsatz auf Bühnen, in Diskotheken, Theatern usw. konzipiert wurde. Das Gerät ist lediglich für einen Anschluss bis maximal 12V, 50/60 Hz Wechselspannung zugelassen und wurde dabei ausschließlich für einen Betrieb in Innenräumen konstruiert. - Seite 8 Die Umgebungstemperatur muss zwischen – 5° C und + 45° C betragen. Halten Sie das Gerät von direkter Sonneneinstrahlung und Heizkörpern fern. Dies gilt auch für den Transport in geschlossenen Kraftfahrzeugen. Die relative Luftfeuchtigkeit darf bei einer Umgebungstemperatur von 45° C 50 % nicht überschreiten. Das Gerät darf ausschließlich in einer Höhe zwischen –...
-
Seite 9: Geräteübersicht
Eine Verwendung des Geräts, die von der in dieser Bedienungsanleitung beschriebenen Verwendung abweicht, kann zu Schäden am Produkt führen. In diesem Fall erlischt der Garantieanspruch. Zusätzlich ist zu beachten, dass jede abweichende Verwendung mit Gefahren wie bspw. Kurzschluss, Feuer, Stromschlag, Lampenexplosion, Abstürzen, usw. verbunden sein kann. 3.4. -
Seite 10: Installation
3.5. Installation Lampeninstallation und Lampenwechsel Lebensgefahr! Setzen Sie die Lampe nur bei ausgeschaltetem Gerät ein! Ziehen Sie dazu den Netzstecker! Achtung! Ist die Lampe beschädigt oder hat sich die Lampe durch Wärme verformt, muss sie gewechselt werden! Trennen Sie das Gerät vollständig vom Netz, bevor Sie eine Lampe wechseln. Ziehen Sie dazu den Netzstecker. - Seite 11 Überkopfmontage Lebensgefahr! Bei der Installation sind die Bestimmungen der BGV C1 (vormals VBG 70) und EN 60598-2-17 zu beachten! Die Installation darf nur durch den autorisierten Fachhandel vorgenommen werden. Die Aufhängevorrichtungen des Projektors müssen so gebaut und bemessen sein, dass sie eine Stunde lang ohne dauernde schädliche Deformierung das Zehnfache der Nutzlast aushalten können.
- Seite 12 Der Projektor darf nicht im Greifbereich von Personen installiert werden. Soll der Projektor von der Decke oder von hoch liegenden Trägern abhängt werden, ist die Arbeit mit Traversensystemen obligatorisch. Der Projektor darf keinesfalls frei schwingend im Raum installiert werden. Achtung! Projektoren können beim Herabstürzen schwerwiegende Verletzungen verursachen! Haben Sie Zweifel an der Sicherheit einer möglichen Installationsform, dann installieren Sie den Projektor NICHT! Stellen Sie vor der Montage des Projektors sicher, dass die Montagefläche mindestens die zehnfache...
-
Seite 13: Bedienung
Fehlerstromschutzschalter (RCD) mit 30 mA Bemessungsdifferenzstrom ausgerüstet sein. Lebensgefahr! Einrichtung ersten Inbetriebnahme durch einen Sachverständigen zu überprüfen. 3.6. Bedienung Nachdem Sie den Varytec PAR-16 mit der Stromversorgung verbunden haben, können Sie die Spots mit Ihrem Lichtsteuergerät steuern. 13 / 15... -
Seite 14: Reinigung Und Wartung
3.7. Reinigung und Wartung Der Unternehmer trägt die Verantwortung, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens aller vier Jahr durch einen Sachverständigen im Umfang einer Abnahmeprüfung überprüft werden. Der Unternehmer trägt die Verantwortung, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen überprüft werden. Auf folgende Punkte ist dabei unter anderem besonders zu achten: 1. - Seite 15 Importeur: B & K Braun GmbH Industriestraße 1 D-76307 www.b-und-k.de 15 / 15...
