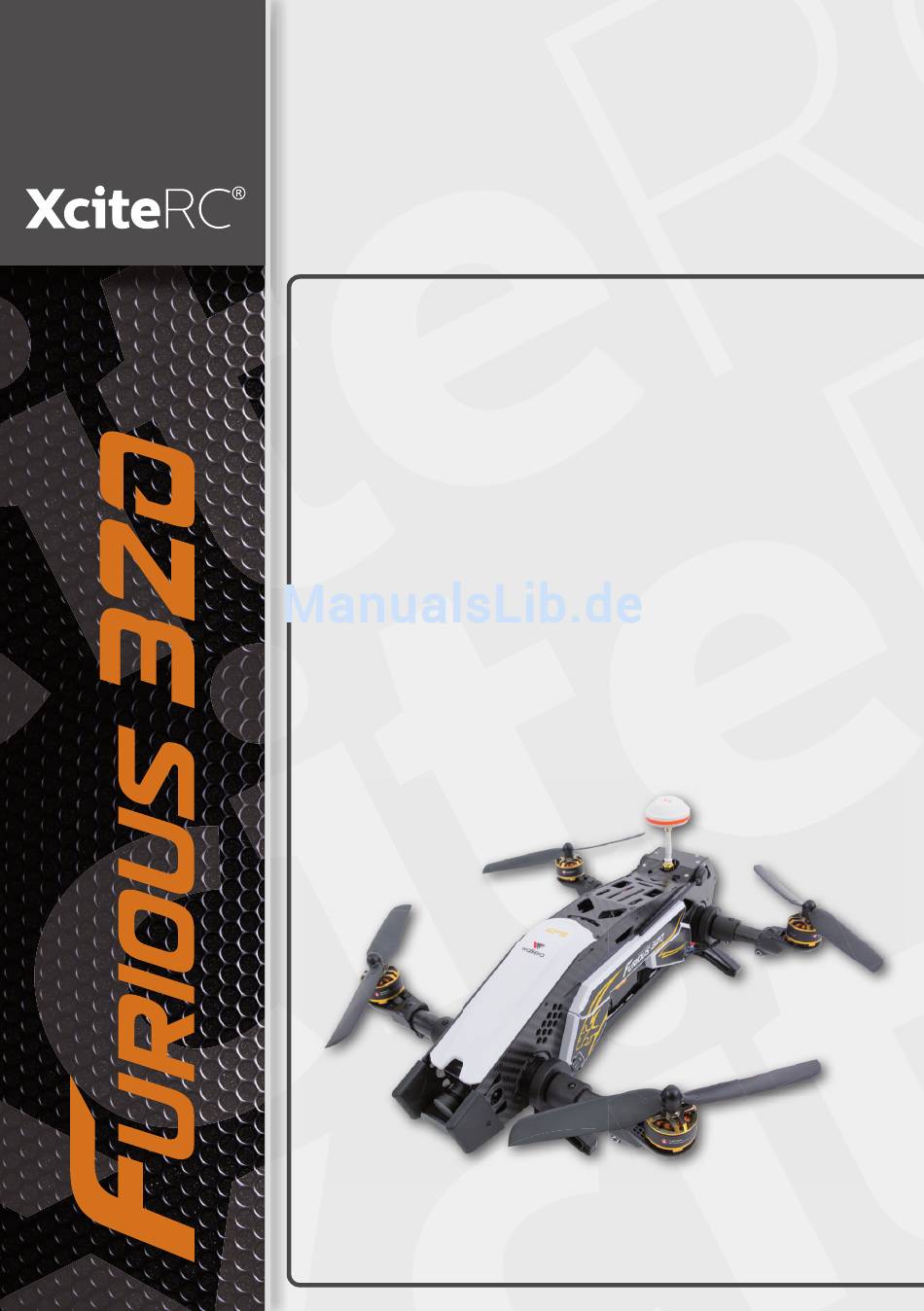

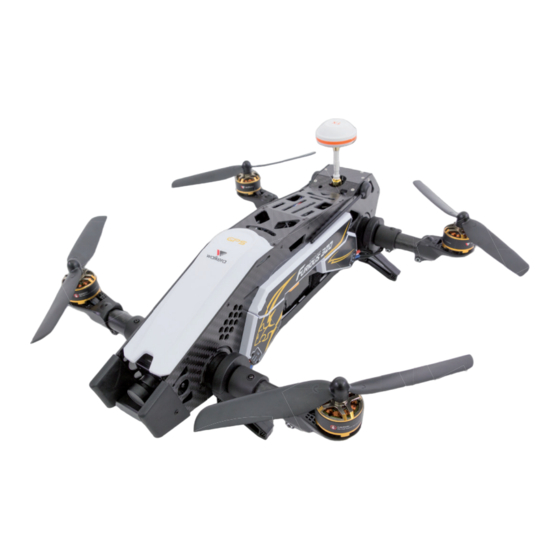

- Seite 1 Bedienungsanleitung Manual Mode d‘emploi #15003800, 15003850 XciteRC Furious 320 GPS...
-
Seite 2: Inhaltsverzeichnis
Ausstattung vorbehalten. Aus Angaben und Abbildungen dieser Bedienungsanleitung können keine Ansprüche abgeleitet werden. KEINE HAFTUNG FÜR DRUCKFEHLER! ÄNDERUNGEN VORBEHALTEN! Die jeweils neueste Version dieser Anleitung finden Sie im Internet unter www.XciteRC.com © Copyright 2016 by XciteRC-Modellbau GmbH & Co. KG XciteRC Furious 320... -
Seite 3: Einführung
Einführung Vielen Dank für den Kauf des Furious 320 von XciteRC. Die vorliegende Bedienungsanleitung enthält wich- tige Hinweise für den Betrieb Ihres neuen Modells. Lesen Sie deshalb, bevor Sie das Modell in Betrieb nehmen, alle Anweisungen dieser Bedienungsanleitung vollständig durch, damit Sie Ihr Modell gefahrlos betreiben können. -
Seite 4: Sicherheitshinweise
Die folgenden Sicherheitshinweise müssen unbedingt beachtet werden. Für Sach-, Personen- oder Folge- schäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise entstehen, übernimmt die XciteRC Modellbau GmbH & Co. KG keine Haftung. In diesen Fällen erlischt die Gewährleis- tung. Bewegen Sie Ihr Modell immer mit größter Vorsicht und Verantwortung, ansonsten kann es zu Schäden an fremden Eigentum oder gar Personenschäden kommen. -
Seite 5: Sicherheitshinweise Zum Umgang Mit Batterien Bzw. Akkus
Lithium-Akku längere Zeit gelagert, kann er beschädigt werden. Die Firma XciteRC Modellbau GmbH & Co. KG kann den korrekten Umgang mit den von Ihnen verwendeten Akkus bzw. Batterien nicht überwachen, daher wird die Gewährleistung bei falscher Ladung oder Entladung ausgeschlossen. -
Seite 6: Modellbeschreibung, Technische Daten
Rotordurchmesser: 167 mm Abmessungen: 328 x 254 x 118 mm Gewicht (ohne Akku): 837 g Sender: DEVO 10 Empfänger: DEVO RX712 Main Controller: Furious 320(G) FPV-Sender: TX 5820 Motor: WK-WS-28-015 Brushless Drehzahlregler: Furious 320 Akku: 14.8 V 2600 mAh 25C LiPo Flugzeit: 9 - 10 Minuten Temperaturbereich: -10 - +40°... -
Seite 7: Flugakku Aufladen
Die Rotoren sind selbsichernd, trotzdem müssen sie handfest angezogen werden. Beachte: Sie können auch den beiliegenden Gabel- schlüssel zum Festhalten der Motoren verwenden - rechtslaufender linkslaufender dadurch lassen sich die Rotor Rotor Rotoren leichter montieren. Akku einlegen XciteRC Furious 320... -
Seite 8: Akku Einlegen
Modell genau waagrecht liegt. WARNUNG: vor jedem Start kontrollieren, ob die Antennen hochgeklappt wurden. Sind sie das nicht, ist die Reichweite der Fernsteuerung stark eingeschränkt, es droht der Verlust der Steuerkontrolle - Absturzgefahr! XciteRC Furious 320... -
Seite 9: Senderbeschreibung
12. MIX - Manuell/GPS/Coming Home 13. AILE D/R Schalter 14. FMOD - Flug Modus Schalter 15. Rechter Knüppel 16. Rechte Trimmung 17. AILE Trimmung 18. EIN/AUS-Schalter 19. Taste R (+) 20. Taste L (-) 21. Taster ENTER XciteRC Furious 320... -
Seite 10: Kompasskalibrierung
WARNUNG: Um den GPS-Modus zu verwenden, muss die rechte rote LED mindestens zweimal blinken! Um die Funktion AUTO-Start zu verwenden, muss die rote LED mindestens 3x blinken - Crashgefahr! Wir empfehlen dringend, nur zu starten, wenn mindestens 8 Satelliten empfangen werden können - die rote LED blinkt 3-Mal. XciteRC Furious 320... -
Seite 11: Starten Und Fliegen
Sender. Mode 1 (Gashebel rechts) Mode 2 (Gashebel links) TEST: Geben Sie kurz Gas, die Motoren starten nicht mehr. Beachte: Nach erfolgreicher Bindung werden die Motoren Ruder Ruderhebel Gashebel Gashebel automatisch gesichert! XciteRC Furious 320... -
Seite 12: Steuerfunktionen
Heck-LED leuchtet Rollen nach rechts: die rechte Heck-LED MODE 1 / MODE 2 leuchtet GIEREN links / rechts Gieren nach links: die linke Heck-LED leuchtet Gieren nach rechts: die rechte Heck-LED leuchtet MODE 1 / MODE 2 XciteRC Furious 320... -
Seite 13: Gps Modus
Failsafe CH kann nicht unterbrochen werden, warten Sie, bis das Modell landet! Beginnen die roten LEDs wegen zu geringer Akkuspannung zu blinken, kann das Modell bei Coming Home abstürzen! Gehen Sie sofort zurück in den manuellen Mode und landen das Modell zügig! XciteRC Furious 320... -
Seite 14: Fpv-Flug
Modell zurück in Richtung Startposition. Dies ist insbesondere dann hilfeich, wenn das Modell weiter entfernt ist und Sie die Fluglage nicht mehr erkennen können. Um das OSD sehen zu können, muss der Videoschalter und der OSD-Modul-Schalter auf "ON" stehen. Lesen Sie dazu das entsprechende Kapitel der Anleitung. XciteRC Furious 320... -
Seite 15: Senderprogrammierung Devo 10
Buchstaben anzuwählen, R oder L um den dann ENT um zu speichern und EXT um zum Modell Menü Buchstaben zu ändern, hier FURI320G. Drücken zurückzukehren. Sie ENT um zu speichern und EXT um zum Modell Menü zurückzukehren. XciteRC Furious 320... -
Seite 16: Tx5820(Ce) Video-Sender Kanaleinstellung
Sie können acht verschiedene Kanäle einstellen. Wählen Sie die Frequenz, die die beste Bildübertragung gewährleistet: Kanal Frequenz 5 8 6 6M Hz 58 47M Hz 5 828 MHz 58 09M Hz 5790MHz 5771MHz 5752MHz 5733MHz Schalter- Position (on/off) Beachte: um ein Videobild anzuzeigen, muss der Sende- und Empfangskanal übereinstimmen! XciteRC Furious 320... -
Seite 17: Vorderseite
Aussenlandung leichter gefunden werden. 12. 800TVL HD Kamera-Port: 3-polig / 11.1 V 4. Empfänger Ein-/Ausgänge 5. DEVO-RX712 Empfänger 13. Full HD-Kamera-Port: 5-polig / 5 V 6. FURIOUS 320(G) Flight-Controller 14. Video-Schalter: 7. OSD-Modul "ON" startet die Videoübertragung XciteRC Furious 320... -
Seite 18: Anschluss Der Flachbandkabel A) Flight-Controller Anschluss Der Flachbandkabel
Um die Fixed ID zu löschen (sehen Sie hierzu auch die Senderanleitung, Kapitel Fixed ID), Clear-Taste drücken und das Modell einschalten. Die Fixed ID wird gelöscht, zur Bestätigung blinkt die rote LED des Empfängers langsam. Zusätzlich im Sendermenü ebenfalls die Fixed ID ausschalten. XciteRC Furious 320... -
Seite 19: Osd-Update
5. Micro SD Karte Vorderseite Rückseite Beachte: (1) Legen Sie die micro SD Kartein die Kamera ein bevor Sie sie einschalten, und entnehmen sie bevor Sie sie das Modell ausschalten. (Wir empfehlen eine High-Speed oder Class 10 SD-Karte zu verwenden) XciteRC Furious 320... -
Seite 20: Kamerabedienung
Device Output Foto auslösen: Schalter GEAR von Position 0 auf 1 und gleich wieder zurück bewegen, die Kamera nimmt ein Bild auf - die AUX2 rote Status-LED geht kurz aus und leuchtet dann wieder dauer- GEAR SW haft. XciteRC Furious 320... -
Seite 21: Reparaturen, Ersatzteile
Sie es - bevor Sie es benutzt haben - an Ihren Fachhändler oder an uns zurück und wir werden Ihnen Ersatz liefern. Für den XciteRC Furious 320 sind einige Teile als Ersatzteile verfügbar. Ist ein Teil defekt oder verschlissen, können Sie es mit Hilfe der Explosionszeichnungen identifizieren und neu erwerben. -
Seite 22: Hinweise Zum Umweltschutz
Lagerung oder Entsorgung die Umwelt oder Ihre Gesundheit schädigen können. Batterien enthalten aber auch wichtige Rohstoffe wie z.B. Eisen, Zink, Mangan oder Nickel und werden wieder verwertet. Sie können die Batterien nach Gebrauch entweder ausreichend frankiert an uns zurücksenden: XciteRC Modellbau GmbH & Co.KG Autenbachstr. 12 D-73035 Göppingen oder in unmittelbarer Nähe (z.B. -
Seite 23: Konformität
Die ausführliche Konformitätserklärung finden Sie im Internet unter www.XciteRC.com beim jeweiligen Produkt unter dem Link Konformitätserklärung oder per E-Mail: info@xciterc.de. The XciteRC Modellbau GmbH & Co. KG declare that this product complies with the essen- tial requirements and other relevant regulations of the directives R&TTE 1999/5/EC and RoHS 2011/65/EC. - Seite 24 XciteRC Modellbau GmbH & Co. KG Autenbachstraße 12 D-73035 Göppingen Phone: +49 7161 40 799 0 Fax: +49 7161 40 799 99 E-Mail: info@xciterc.de Web: www.XciteRC.com...
