5.12. Externe Bus-Versorgungsspannung
Der Hochspannungsgenerator CM5 verfügt über eine Standby-Funktion für den
Kommunikationsbus. Mit Hilfe dieser Funktion kann der Generator über das Bus-
Kommunikationssystem eine Inaktivitätsmeldung („Sleep Mode") ausgeben, wenn die
Versorgungsspannung des Generators ausgeschaltet wird.
Hierbei besteht die Möglichkeit, eine externe Versorgungsspannung an den CM5
anzuschließen, damit die Bus-Kommunikation auch bei ausgeschaltetem Generator aktiv bleibt.
Die externe Bus-Versorgungsspannung muss zwischen Pin 6 (+) und 19 (Erde) angeschlossen
werden, wie auf dem nachfolgenden Schaltplan gezeigt.

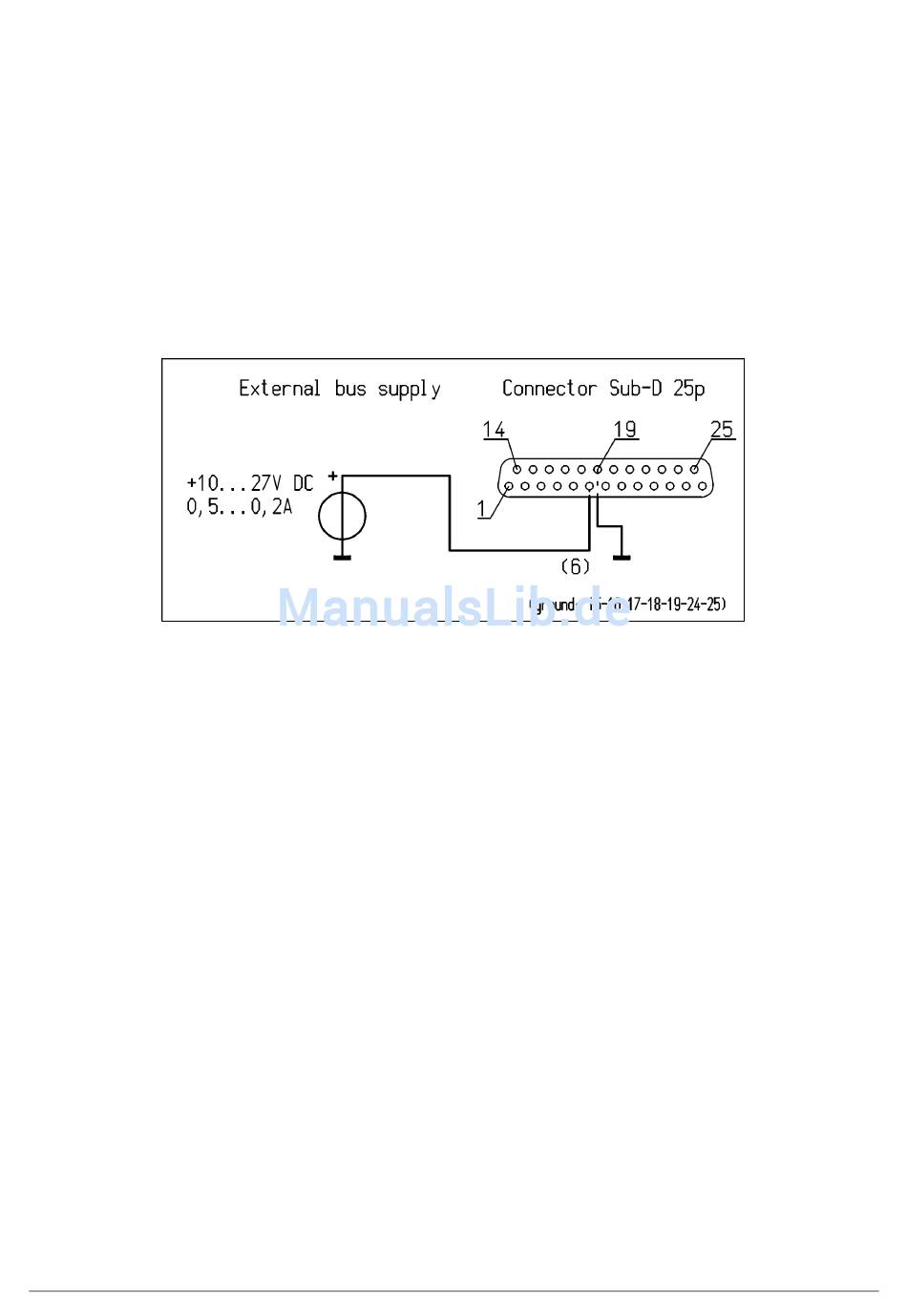

Abbildung 17: Schaltplan für die externe Bus-Versorgungsspannung des CM5
CM5_UM_9752090113_D_V1_4
22
