5.8.1. Analoges Steuersignal „Remote Voltage Setpoint/Voltage Limit"
(Spannungssollwert/Spannungsgrenzwert über Fernbedienung)
Um das Steuersignal für die Hochspannung anzuschließen, muss eine Spannungs- oder
Stromquelle zwischen Pin 3 und dem Erdungs-Pin 16 angeschlossen sein, wie auf dem
nachfolgenden Schaltplan gezeigt.

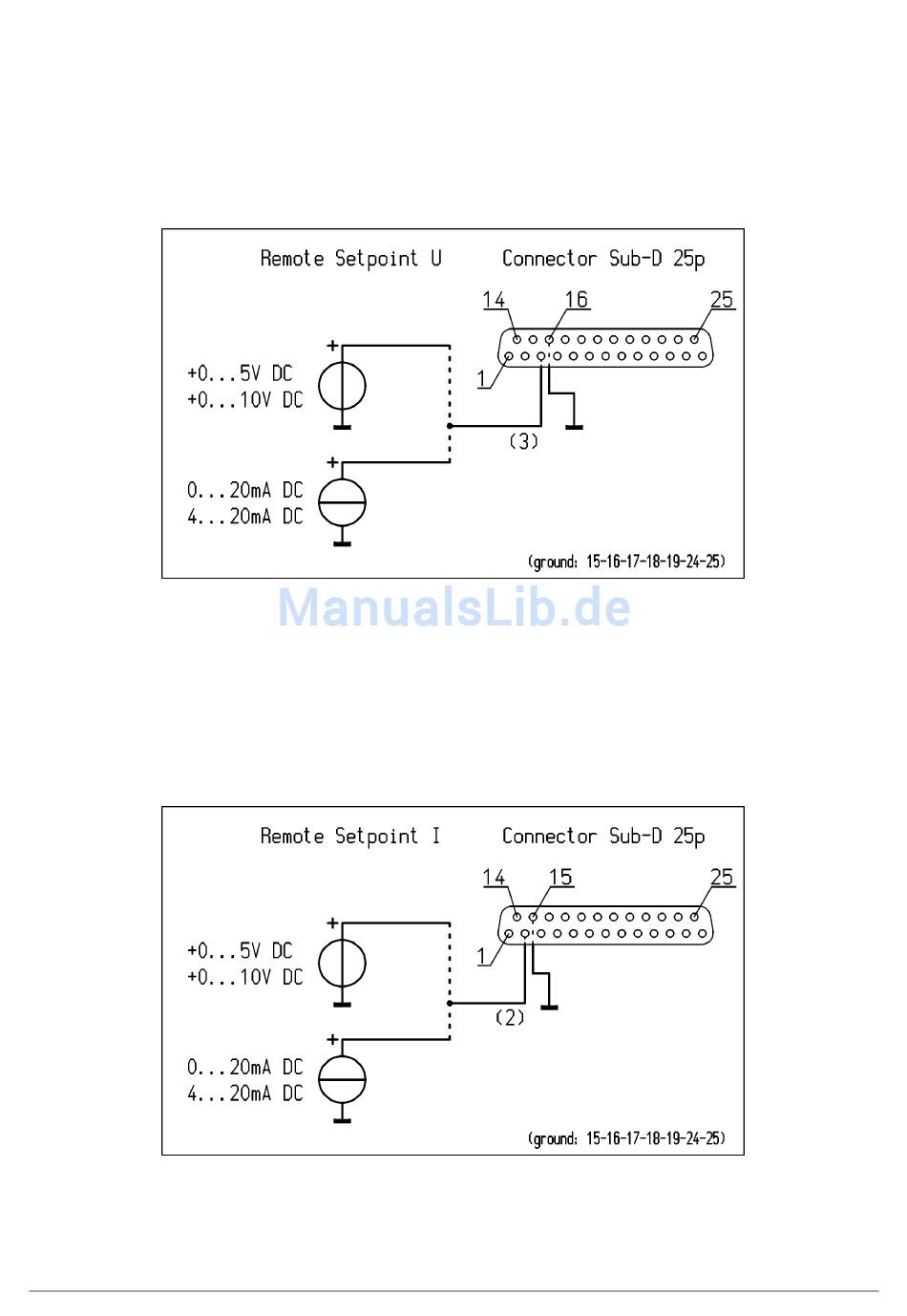

Abbildung 10: Schaltplan für „Remote Setpoint U" (U-Sollwert über Fernbedienung) für CM5
5.8.2. Analoges Steuersignal „Remote Current Limit/Current Setpoint"
(Stromgrenzwert/Stromsollwert über Fernbedienung)
Um das Steuersignal für den zu liefernden Ausgangsstrom anzuschließen, muss eine
Spannungs- oder Stromquelle zwischen Pin 2 und dem Erdungs-Pin 15 angeschlossen sein,
wie auf dem nachfolgenden Schaltplan gezeigt.
Abbildung 11: Schaltplan für „Remote Setpoint I" (I-Sollwert über Fernbedienung) für CM5
CM5_UM_9752090113_D_V1_4 18
