Hinweis:
Damit der Steuereingang zum Steuern oder Begrenzen des Stroms genutzt werden kann,
muss die Option 4300 im Menü auf „External" (extern) eingestellt werden (Menüpunkt 4320).
Wenn diese Option nicht aktiviert ist, wird der maximal zu liefernde Ausgangsstrom über die
Menüeinstellungen festgelegt.

5.9. Analoge Anzeigesignale

Für die Anzeige von Hochspannung oder Ausgangsstrom stehen zwei Analogsignale zur
Verfügung. Beide Signale können unabhängig voneinander konfiguriert und angezeigt werden.
Die Konfiguration der Ausgänge erfolgt über das Menü des Generators. Bezüglich der
Konfiguration der Ausgänge siehe die Menüpunkte 7610 bis 7614 und 7620 bis 7624.
5.9.1. Analoges Anzeigesignal „Remote Output Voltage" (Ausgangsspannung über

Fernbedienung)

Um das Anzeigesignal für die gelieferte Hochspannung anzuschließen, muss ein Spannungs-
oder Strommesser zwischen Pin 4 und dem Erdungs-Pin 17 angeschlossen sein, wie auf dem
nachfolgenden Schaltplan gezeigt.

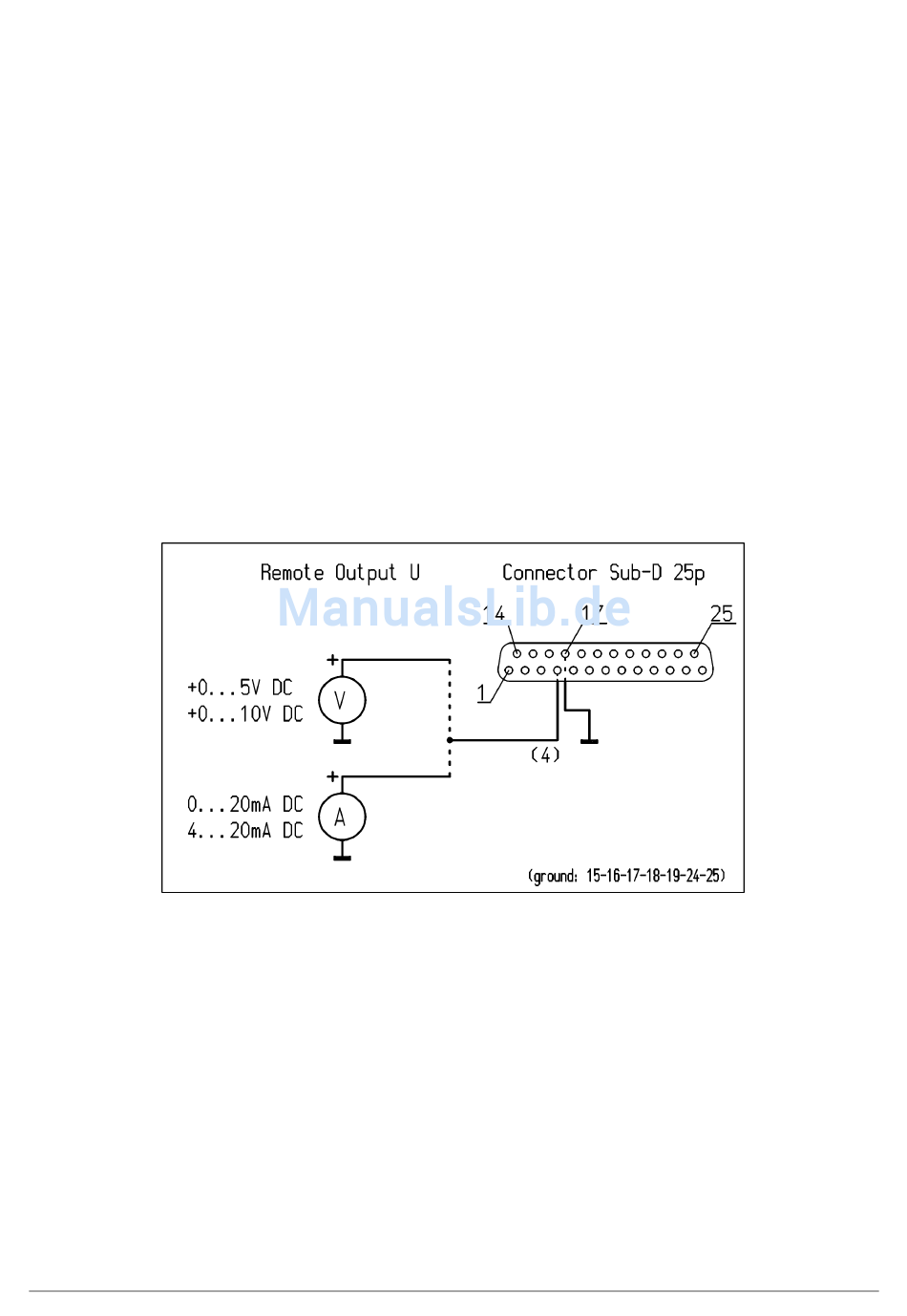

Abbildung 12: Schaltplan für „Remote Output U" (U-Ausgang über Fernbedienung) für CM5
CM5_UM_9752090113_D_V1_4 19
