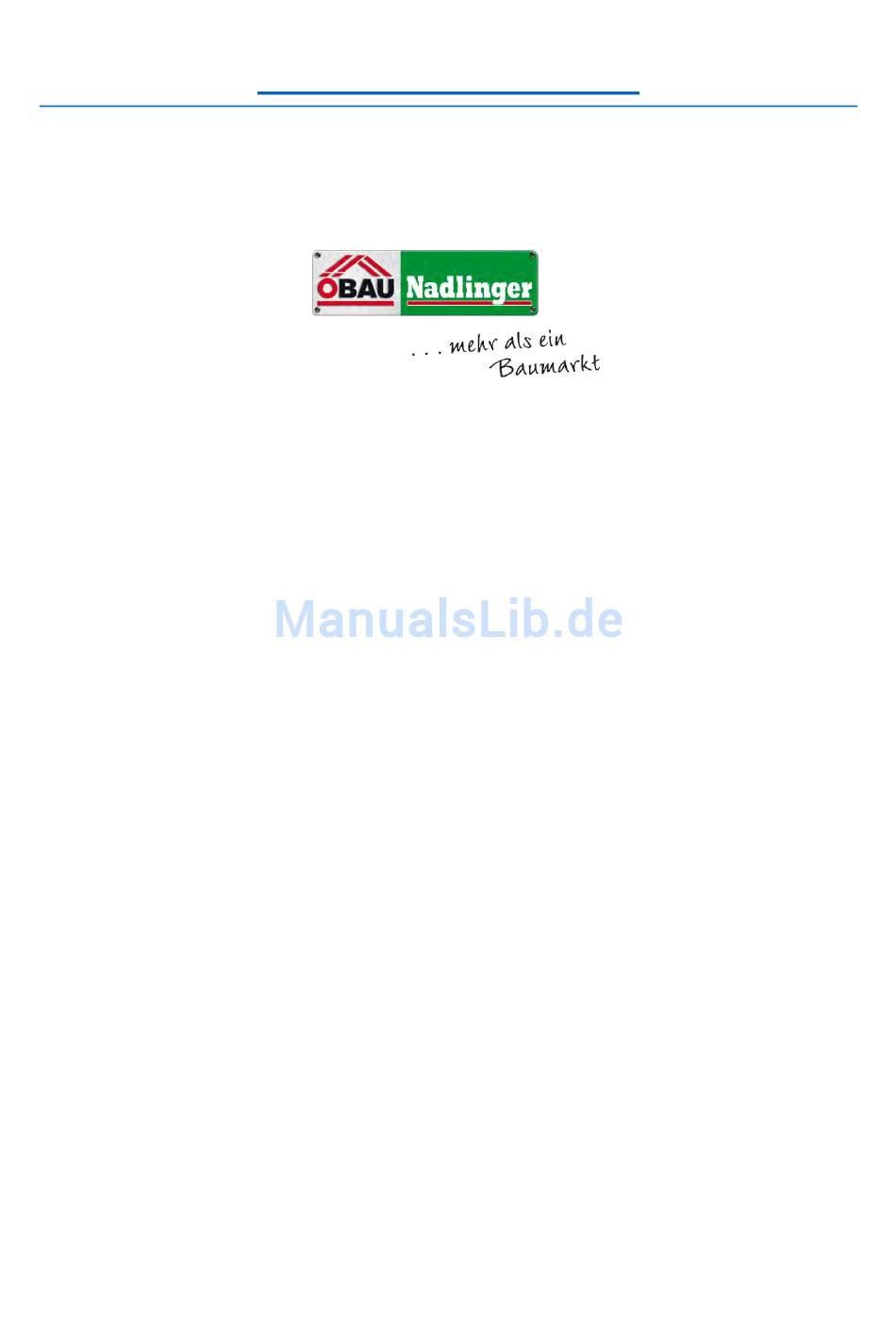

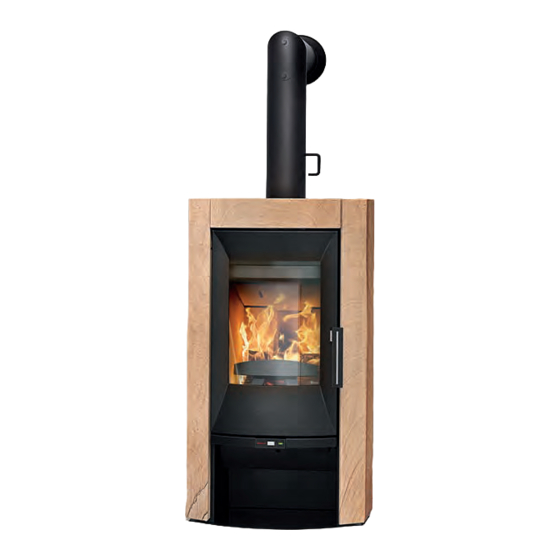

- Seite 1 Rika Kaminofen Eco Baumarkt Nadlinger Sankt Pölten Bedienungsanleitung zu Kaminofen Eco Quelle: Rika.at...
- Seite 2 ECOII ECOII Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Die Verpackung ......................................3 Elektrischer Anschluss (Rikatronic³) ................................3 Ersatzteilübersicht Explosionsdarstellung Eco II .............................4 Ersatzteilübersicht Artikelnummern Eco II .............................5 Ersatzteilübersicht Explosionsdarstellung Eco II Rikatronic³ ........................6 Ersatzteilübersicht Artikelnummern Eco II Rikatronic³ ..........................8 2. WICHTIGE INFORMATIONEN Allgemeine Warn- und Sicherheitshinweise ............................9 Erstes Anheizen .......................................9 Sicherheitsabstände (Mindestabstände) ..............................9... -
Seite 4: Einführung
1. EINFÜHRUNG Zeichenerklärung Kreuzschlitz- ...wichtiger ...praktischer 6-Kant #8 ...per Schrauben- Hinweis Tipp Hand (M5 Gewinde) dreher Abmessungen, Gewicht und Anschluss Technische Daten RO-S Daten für Schornsteinfeger Heizleistungsbereich [kW] 4 - 8 Raumheizvermögen abhängig von der [m³] 90 - 210 RO-T2 RO-T3 Hausisolierung Brennstoffverbrauch... -
Seite 5: Ersatzteilübersicht Explosionsdarstellung Eco Ii
Ersatzteilübersicht Explosionsdarstellung Eco II... -
Seite 6: Ersatzteilübersicht Artikelnummern Eco Ii
Ersatzteilübersicht Artikelnummern Eco II Art.Nr.: Bezeichnung Art.Nr.: Bezeichnung N103693 Culimeta Flachdichtung schwarz 8x2 L02311 Reglergriff Z32533 Türglas Z34343 Reglerknopf B16813 Gehänge M10 L01912 Schieber L01136 Türverstellplatte Z34317 Schiebeanker N111780 SK-Mutter L01913 Schubstange N111701 Anschlußscheibe Gr.5 N106175 SK-Mutter L01244 Glashalter Z33758... -
Seite 7: Ersatzteilübersicht Explosionsdarstellung Eco Ii Rikatronic³
Ersatzteilübersicht Explosionsdarstellung Eco II Rikatronic³... -
Seite 9: Ersatzteilübersicht Artikelnummern Eco Ii Rikatronic³
Ersatzteilübersicht Artikelnummern Eco II Rikatronic³ Art.Nr.: Bezeichnung Art.Nr.: Bezeichnung N103693 Culimeta Flachdichtung schwarz 8x2 Z28501 Distanz Z32533 Türglas N111784 ISK-Schraube B16813 Gehänge M10 B16987 Reglerblende schwarz L01136 Türverstellplatte B16986 Reglerblende grau metallic N111780 SK-Mutter N102647 ISK-Schraubendreher N111701 Anschlußscheibe Gr.5 Z35001... -
Seite 10: Wichtige Informationen
Lackes ist nach dem Betrieb mit großer Leistung beendet. Regeln. Sicherheitsabstände (Mindestabstände) RIKA Öfen dürfen nur in Wohnräumen mit normaler Luftfeuchtigkeit (trockene Räume nach VDE 0100 Teil 200) aufgestellt werden. Die Öfen sind nicht spritzwassergeschützt und dürfen nicht in Nassräumen aufgestellt werden. -
Seite 11: Vor Dem Aufstellen
Vor dem Aufstellen Kaminöfen der Bauart 1 (BA 1): Diese dürfen nur mit geschlossener Feuerraumtür betrieben werden. Bodentragfähigkeit Überzeugen Sie sich vor dem Aufstellen, ob die Tragfähigkeit der Für Mehrfachbelegung geeignet (beachten Sie die unterschiedlichen Unterkonstruktion dem Gewicht des Ofens standhält. Länderbestimmungen). -
Seite 12: Kleine Brennstoffkunde: Scheitholz
3. KLEINE BRENNSTOFFKUNDE: SCHEITHOLZ Geeignete Brennstoffe und Brennstoffmengen Leistungsregelung Grundsätzlich ist Ihr Kaminofen zur Verfeuerung von trockenem Scheitholz Die Leistungsregelung Ihres Kaminofens erfolgt händisch oder über die geeignet. Außerdem können Sie Brennstoffe wie Holzbriketts verfeuern. elektronische Steuerung Rikatronic. Beachten Sie jedoch bitte auch, dass die Leistung Ihres Kaminofens vom Schornsteinzug und der eingelegten Brennstoffmenge abhängig ist. -
Seite 13: Installation Des Kaminofens
Anschlussleitung sollte nach ca. 1m der Durchmesser auf etwa einer Abgasleitung sollte 1,5m nicht überschreiten. 100mm vergrößert werden. (siehe RIKA Sortiment). Vermeiden Sie viele Richtungsänderungen des Abgasstromes zum Kamin. Um ausreichend Luftzufuhr zu gewährleisten, soll die Leitung nicht länger als Es sollen maximal 3 Bögen in der Abgasleitung verarbeitet werden. -
Seite 14: Montage/ Demontage Stein Und Optionen
5. MONTAGE/ DEMONTAGE STEIN UND OPTIONEN Tauschen Sie den Rauchgasstutzen und den Kochdeckel gegeneinander aus. Hinweis Manipulationen am Gerät nur dann vornehmen, wenn der Netzstecker des Ofens (Rikatronic³) aus der Steckdose gezogen und der Ofen vollständig abgekühlt ist. Hinweis Bei allen Umbautätigkeiten sollten Sie besonders auf ihre Finger bzw. alle Verkleidungsteile und Ofenanbauteile achten. -
Seite 15: Bedienung Rikatronic³
Betrieb mit geringerer Heizleistung bzw. Scheitholzauflage möglich. Füllmenge im ECO-Betrieb, 2 Scheite in Summe ca. 1,5kg Wird beim Nachlegen (nach dem Schließen der Feuerraumtür) die Eco – Taste gedrückt, wechselt die Anzeige auf gelb - blinkend und der Eco – Betrieb ist aktiviert. -
Seite 16: Vollständiges Schließen Der Luftklappen
Netzstecker abstecken. durchgehend „gelb“ Den mitgelieferten Steckschlüssel wie abgebildet weit genug in die Drücken Sie die „Eco – Taste“ danach erneut 5 Sek. lang bis ein „Klick vorgesehene Buchse stecken. Geräusch“ zu hören ist und die Luftklappen vollständig schließen Sobald die Luftklappen ihre Endposition erreicht haben, erlischt die Anzeige und der Ofen kann ausgeschaltet bzw. -
Seite 17: Zustandsanzeigen
Nachlegetemperatur gefallen Der Ofen muss neu angeheizt werden Die Anzeigeleuchte ist durchgehend ROT Der Ofen befindet sich im Regelbetrieb Die Anzeigeleuchte ist durchgehend GRÜN Der Ofen befindet sich im ECO Regelbetrieb Die Anzeigeleuchte ist durchgehend GELB vorgegebene Nachlegetemperatur wurde Feuerraumtür öffnen... -
Seite 18: Warnungen Und Fehlermeldungen
Überprüfen Sie ob der Temperaturfühler stark verschmutzt oder verrußt ist und reinigen Sie Ihn gegebenenfalls vorsichtig (siehe Reinigung und Wartung) Wenden Sie sich an den RIKA Kundendienst Der Temperaturfühler ist defekt Die Anzeigeleuchte blinkt 1x ROT und 1x GELB Der Magnetschalter ist defekt oder verklemmt... -
Seite 19: Manuelle Bedienung
9. MANUELLE BEDIENUNG Betätigung des Rüttelrostes Richtiges Anheizen 1. Drücken Sie den Reglerknopf ganz nach unten in die „Anheizstellung“ - Primär- (nur bei Geräten mit Rüttelrost) und Sekundärluft sind hier vollständig geöffnet. Öffnen Sie die Feuerraumtür, Durch das Hin- und Herschieben des Rüttelrostbetätigers wird die Asche vom dann öffnen Sie den Rüttelrost vollständig (nur bei Geräten mit Rüttelrost). -
Seite 20: Reinigung Und Wartung Grundsätzliche Hinweise
10. REINIGUNG UND WARTUNG Grundsätzliche Hinweise Reinigung Flammtemperaturfühler (Nur bei Modell Rikatronic³) Hinweis Achten Sie darauf, dass Sie bei Reinigungstätigkeiten (Staubsaugen) rund Befreien Sie den Flammtemperaturfühler in regelmäßigen Abständen von um den Ofen während des Heizbetriebes nicht in die Verbrennungsluftleitung Ascheablagerungen. -
Seite 21: Problemfälle Mögliche Lösungen
11. PROBLEMFÄLLE MÖGLICHE LÖSUNGEN Problemfall 1 Problemfall 2 Feuer brennt mit schwacher, orangefarbener Flamme, das Fenster verrußt Ofen riecht stark und gibt Rauch in den Raum ab Ursache(n) Ursache(n) Schlechter Kaminzug Einbrennphase (Inbetriebnahme) Feuchtes Holz Ofen ist verstaubt und/oder verschmutzt Mögliche Lösungen Unsachgemäßes Anheizen Einbrennphase abwarten und ausreichend lüften... -
Seite 22: Garantie
Diese Garantiebedingungen gelten nur für die Länder Österreich, Deutschland, Frankreich und die Schweiz. Für alle übrigen Länder gelten gesonderte Bedingungen des Importeurs. Im Sinne einer rechtzeitigen Schadensbegrenzung ist der Garantieanspruch seitens des Anspruchnehmers beim RIKA Fach- bzw. Vertragshändler durch Rechnung und Angabe von Kaufdatum, Modellnamen, Seriennummer sowie Reklamationsgrund schriftlich geltend zu machen. - Seite 25 Technische und optische Änderungen, sowie Satz- und Druckfehler vorbehalten © 2015 | RIKA Innovative Ofentechnik GmbH RIKA Innovative Ofentechnik GmbH 4563 Micheldorf / Austria, Müllerviertel 20 Telefon: +43 7582 686 - 41, Fax-DW: 43 E-Mail: verkauf@rika.at RIKA.AT...
