5.3.1 Absperrventil und Service-Stutzen
benutzen
Handhabung des Absperrventils
▪ Achten Sie darauf, dass beide Absperrventile während des
Betriebs geöffnet sind.
▪ Das Ventil wird im geschlossenen Zustand geliefert.

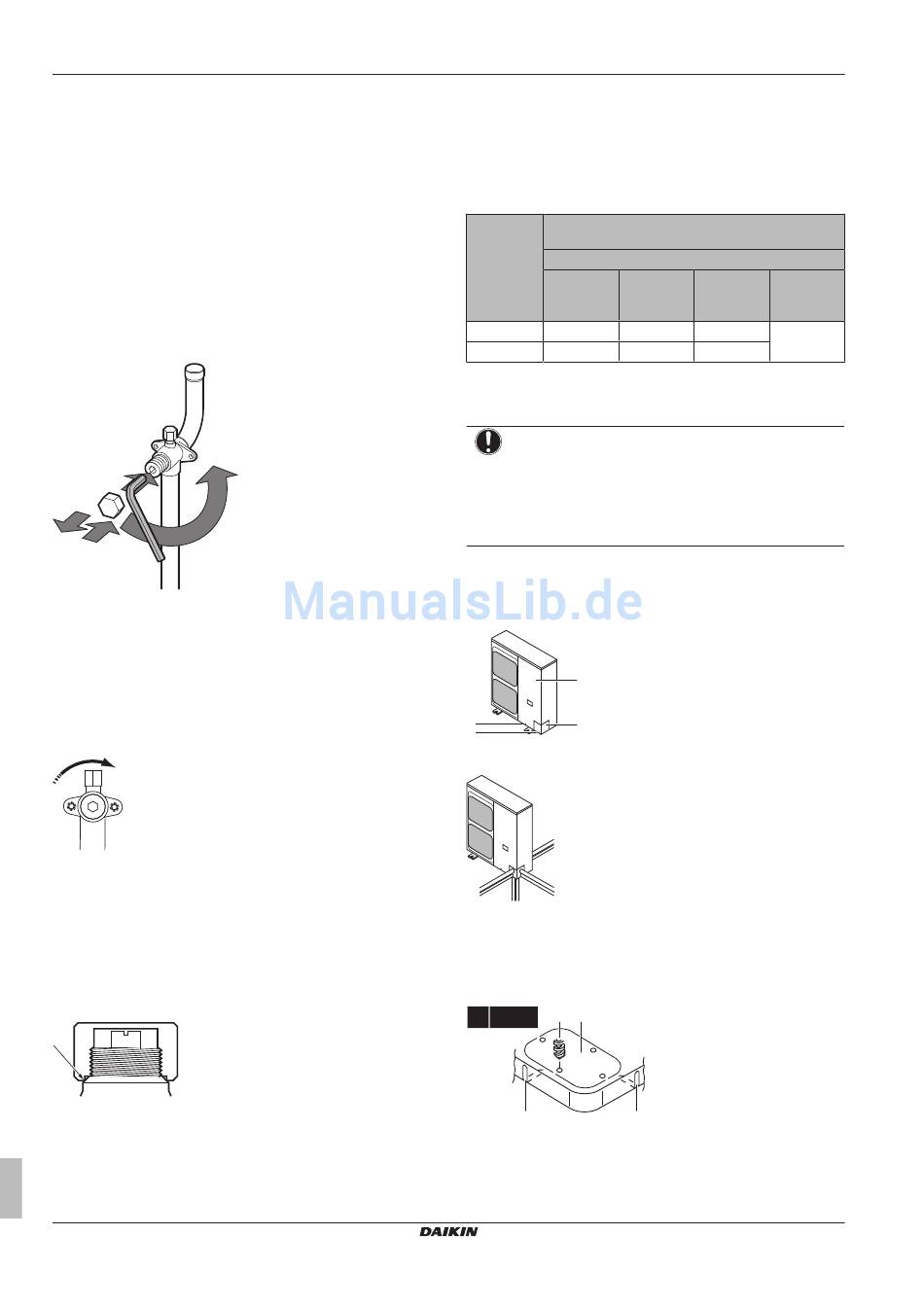

Öffnen des Absperrventils
1 Die Ventil-Abdeckung abnehmen.
2 Einen Sechskantschlüssel in das Absperrventil einführen und
dann das Absperrventil entgegen dem Uhrzeigersinn drehen.
3 Sobald ein Weiterdrehen nicht mehr möglich ist, halten Sie an.
Ergebnis: Jetzt ist das Ventil geöffnet.
2
3
1
4
Schließen des Absperrventils
1 Die Ventil-Abdeckung abnehmen.
2 Einen Sechskantschlüssel in das Absperrventil einführen und
dann das Absperrventil im Uhrzeigersinn drehen.
3 Sobald ein Weiterdrehen nicht mehr möglich ist, halten Sie an.
Ergebnis: Jetzt ist das Ventil geschlossen.
Richtung beim Schließen:
Handhabung der Absperrventils-Abdeckung
▪ Bei der Kennzeichnung durch den Pfeil ist die Abdeckung des
Absperrventils versiegelt. Vermeiden Sie Beschädigungen.
▪ Nach Betätigen des Absperrventils
Absperrventils wieder sicher aufsetzen. Die Drehmomente für das
Festschrauben sind in der Tabelle unten angegeben.
▪ Überprüfen Sie nach dem Anbringen der Abdeckung, ob
Kältemittel austritt.
Handhabung des Service-Stutzens
▪ Da es sich beim Service-Stutzen um ein Schrader-Ventil handelt,
muss ein Einfüllschlauch mit Zungenspatel benutzt werden.
Installations- und Betriebsanleitung
10
▪ Nach Benutzung des Service-Stutzens die Abdeckung des
▪ Überprüfen Sie nach dem Anbringen der Abdeckung, ob
Anzugsdrehmomente
Größe des
Absperrven
5.3.2
1 Gehen Sie wie folgt vor:
b
d
2 Den Rohrleitungsverlauf auswählen (a, b, c oder d).
a
3 Wenn Sie den Rohrleitungsverlauf nach unten gewählt haben:
die Abdeckung des
4× Ø6 mm
4 Gehen Sie wie folgt vor:
Service-Stutzens wieder sicher aufsetzen. Die Drehmomente für
das Festschrauben sind in der Tabelle unten angegeben.
Kältemittel austritt.
Anzugsdrehmoment N•m (zum Schließen nach
rechts drehen)
tils (mm)
Ventilkörpe Sechskants
r chlüssel
Ø9,5 5,4~6,6 4 mm
Ø15,9 13,5~16,5 6 mm
So schließen Sie Kältemittelrohre an die
Außeneinheit an
HINWEIS
Achten Sie darauf, dass die bauseitig installierten
Rohrleitungen nicht andere Rohre oder die Blende unten
oder an der Seite berühren. Insbesondere beim Anschluss
unten und seitlich muss darauf geachtet werden, die
Rohrleitung angemessen zu isolieren, um so den Kontakt
mit dem Gehäuse zu verhindern.
▪ Die Wartungsblende (a) mit Schraube (b) entfernen.
▪ Die Blende des Rohrleistungseingangs (c) mit Schraube (d)
entfernen.
a
c
d
c
b
▪ Durchbruchöffnung bohren (a, 4×) und das Material
entfernen (b).
▪ Mit einer Metallsäge die Trennfugen (c) herausschneiden.
a b
c c
▪ Die Flüssigkeitsleitung (a) am Flüssigkeits-Absperrventil
anschließen.
▪ Die Gasleitung (b) am Gas-Absperrventil anschließen.
Welle
Kappe Service-
(Ventildeck Stutzen
el)
13,5~16,5 11,5~13,9
22,5~27,5
RXYSQ4~6T7V1B+Y1B
VRV IV-S System Klimagerät
