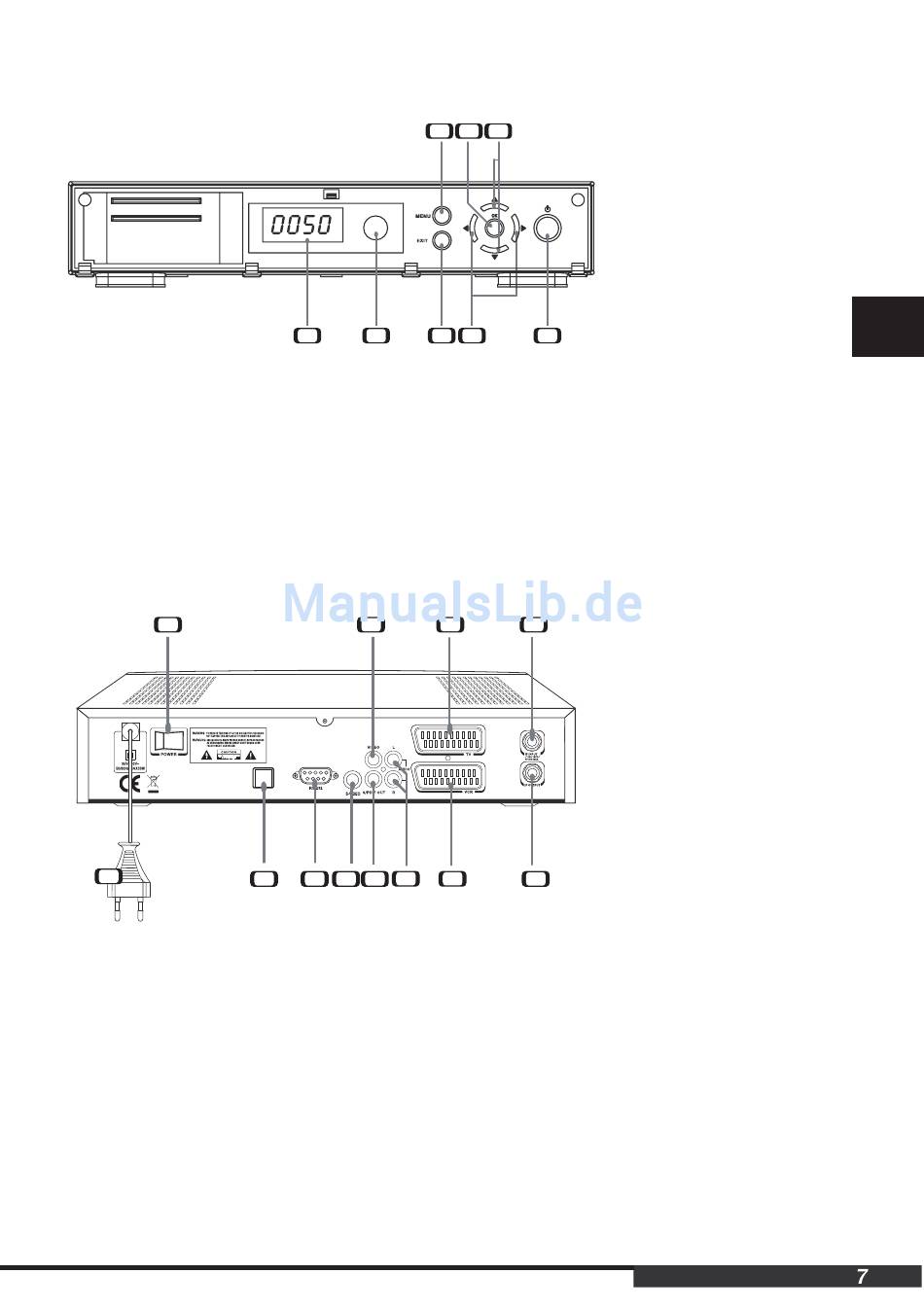

4.2 Bedienungselemente an der Frontseite

Die Grundfunktionen dieses Gerätes (Ein-/ Ausschalten, Menü, Exit, OK, Cursor-Funktionen)
können sowohl mit der Fernbedienung als auch mit den entsprechenden Tasten am Gerät selbst
bedient werden.
Der Infrorot-Sensor dient dem Empfang der Fernsteuersignale. Das aktuell empfangene TV- oder
Radioprogramm wird als vierstellige Nummer der Programmliste in der LED-Anzeige dargestellt.
4.3 Anschlüsse an der Rückseite
12
1
1. Netzanschluss (95 bis 250 Volt ~)
Das Gerät kann ohne Umschaltung an allen gängigen Netzspannungen betrieben werden.
2. Ausgang für Digital Audio (optisch)
Optischer Digital-Ausgang zum Anschluss von HiFi- und Heimkino-Anlagen mit integriertem Digital-Decoder
(Dolby Digital und Linear PCM)
3. RS-232 Datenschnittstelle
Nur für fortgeschrittene Benutzer und Service-Fachpersonal: Computer-Schnittstelle zum
Aktualisieren der Betriebs-Software des Gerätes mit Hilfe eines PCs.
2 3
5
OPTICAL
7
2 3 4 6
4 6 7
5 8 1
8 10
9 11
1. EIN / STANDBY
2. 4-stellige LED-Anzeige
3. Infrarot-Sensor
4. MENÜ-Taste
5. EXIT-Taste
6. OK-Taste
7. AUF / AB - Tasten
8. LINKS / RECHTS-Tasten
1. Netzanschluss (95 bis 250 Volt ~)
2. Ausgang für Digital Audio (optisch)
3. RS-232 Datenschnittstelle
4. S-Video-Ausgang
5. Video-Ausgang (analog)
6. Ausgang für Digital Audio (koaxial)
7. Ausgang für Analog Audio (Stereo)
8. SCART-Anschluss (TV)
9. SCART-Anschluss (VCR)
10 LNB-Eingang
11 LNB-Durchschleif-Ausgang
12.Netzschalter
DVB S1
