Anweisungen für den integrierten Einbau
Modell
AKE 8216 IW
AKE 8218 IW
AKE 8223 IW
Zur Transportsicherung wurde die Gerätetür an beiden Anschlagseiten mit Scharnierstiften
befestigt.
Türöffnung nach rechts: oberen und unteren Scharnierstift abnehmen.
Türöffnung nach links: obere Scharnierstifte abnehmen und Tür entfernen.
Mittleres Scharnier auf linke Geräteseite umschrauben. Tür und oberen Scharnierstift wie-
der anbringen.
50 mm
D567

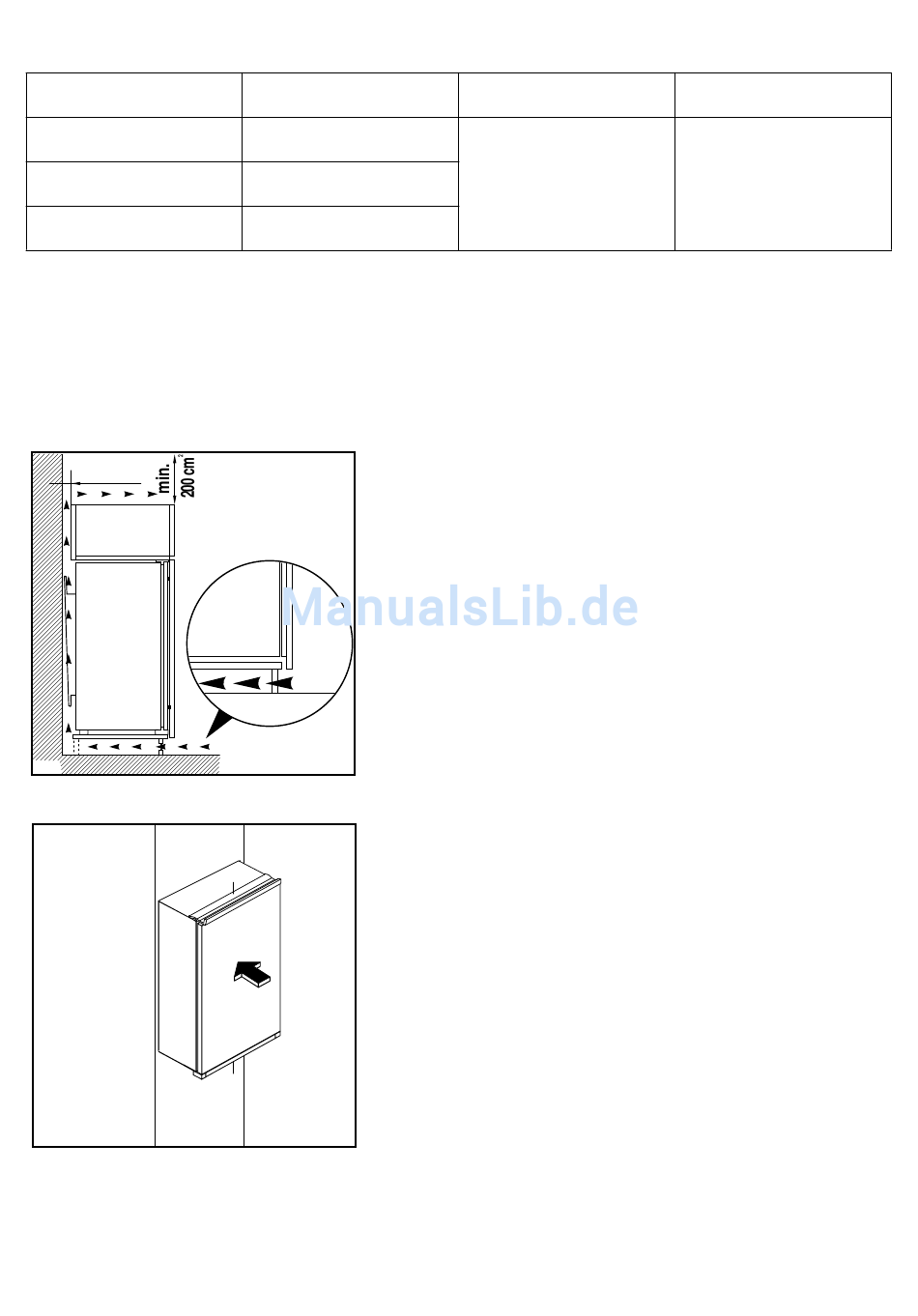

Abb. 3
Abb. 4
Höhe der Nische
880 mm
1030 mm
1225 mm
Aus Gründen der Sicherheit muß eine Mindestbe-
lüftung gesichert sein, wie aus der Abb. 3 hervor-
geht:
Achtung: Die Ventilations - Öffnungen müssen
immer saubergehalten werden.
min.
2
cm
200
Gerät in die Nische einschieben bis die Anschlaglei-
sten (A) oben und unten am Schrankboden anlie-
gen.
A
A
Tiefe der Nische
550 mm
Breite der Nische
560 mm
9
