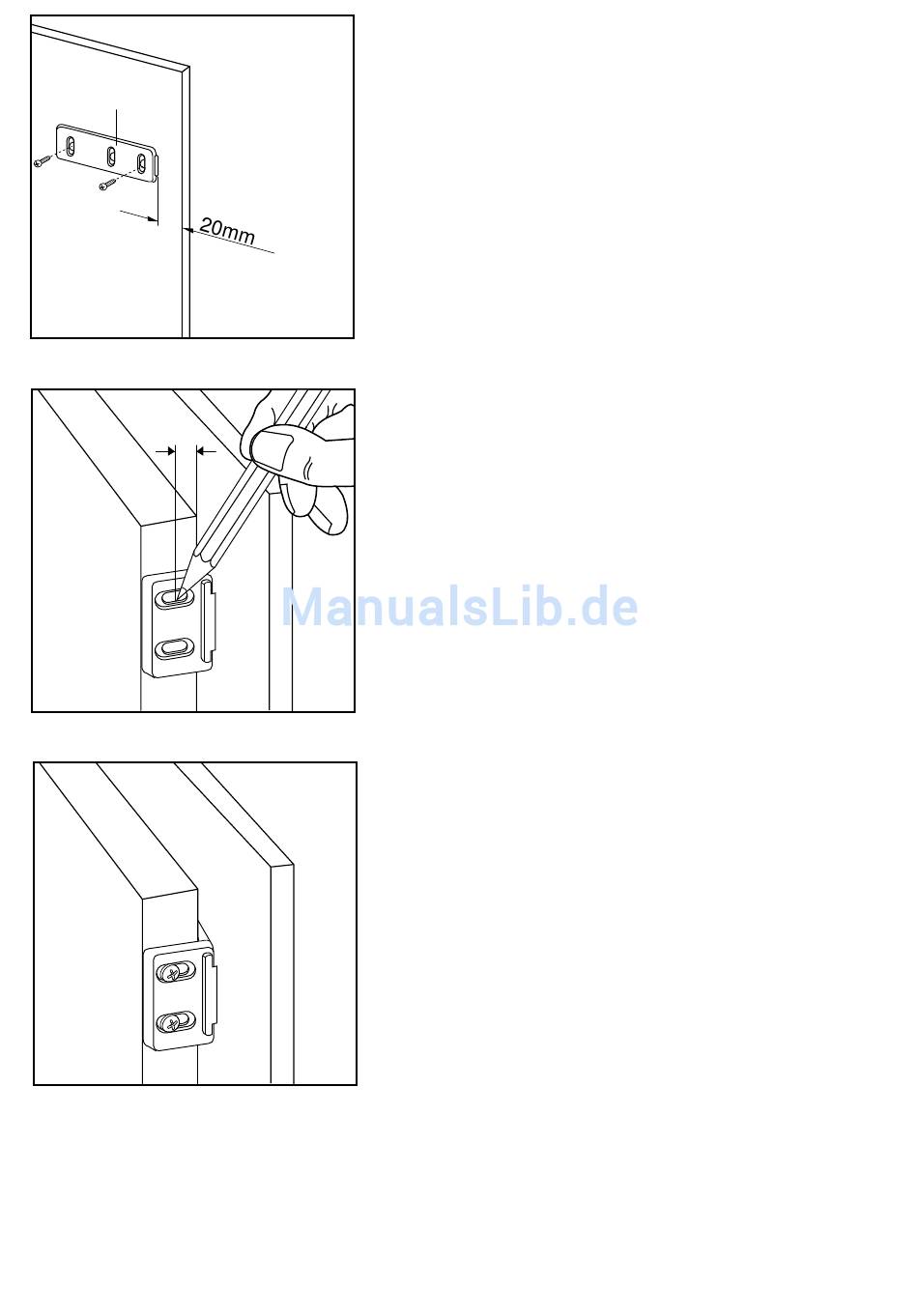

Die Türmitnehmer (C) gemäß Zeichnung an der
Innenseite der Möbeltür oben und unten anhalten
und die äußeren Schraublöcher anzeichnen.
Nach Vorstechen der Löcher die Türmitnehmer mit
Schrauben 3,5x16 mm an der Möbeltür befestigen.
Öffnen Sie die Tür des Gerätes und die des Möbels
um ca. 90 ° .
Setzen Sie die Winkelstücke auf die Türmitnehmer.
Halten Sie Geräte- und Möbeltür zusammen und
markieren Sie die Löcher.
Nehmen Sie die Winkelstücke ab und bohren Sie
die Löcher 2 mm Ø. Setzen Sie die Winkelstücke
wieder auf die Türmitnehmer und fixieren Sie diese
mit den beiliegenden Schrauben (3,5x16 mm).
Zur eventuellen Ausrichtung der Möbeltür den
Spielraum der Langlöcher benutzen.
Nach Abschluß der Arbeiten das exakte Schließen
der Türen überprüfen.
