Verkabelung
ACHTUNG! Schließen Sie das Gerät nur an eine Stromquelle mit 12 Volt an und stellen Sie dabei eine
ordnungsgemäße Erdung sicher.
Nehmen Sie die Verkabelung wie im Anschlussdiagramm dargestellt vor. Schließen Sie dann das gelöste
Batteriekabel wieder an. Ist kein ACC-Anschluss (Zündleitung) verfügbar, schließen Sie das ACC-Kabel mit
einem Schalter an die Stromversorgung an.
HINWEIS: Achten Sie beim Austauschen von Sicherungen darauf, dass Sie die richtige Sicherung mit der
erforderlichen Amperezahl verwenden, um eine Beschädigung des Radios zu vermeiden. Für den MAC
410-Receiver muss eine 15-Ampere-Sicherung verwendet werden. Diese befndet sich im schwarzen
Filterkasten und ist mit dem Haupt-Kabelbaum in Reihe geschaltet.
Abschließen der Montage
Nachdem Sie alle Kabel angeschlossen haben,
schalten Sie das Gerät ein, um sicherzustellen,
dass es betriebsbereit ist. Beachten Sie dabei,
dass dieZündung eingeschaltet sein muss. Kann
das Gerät nicht eingeschaltet werden, überprüfen
Sie die Verkabelung, bis Sie den Fehler gefunden
haben. Sobald das Gerät betriebsbereit ist,
schalten Sie die Zündung aus und montieren das
Chassis.

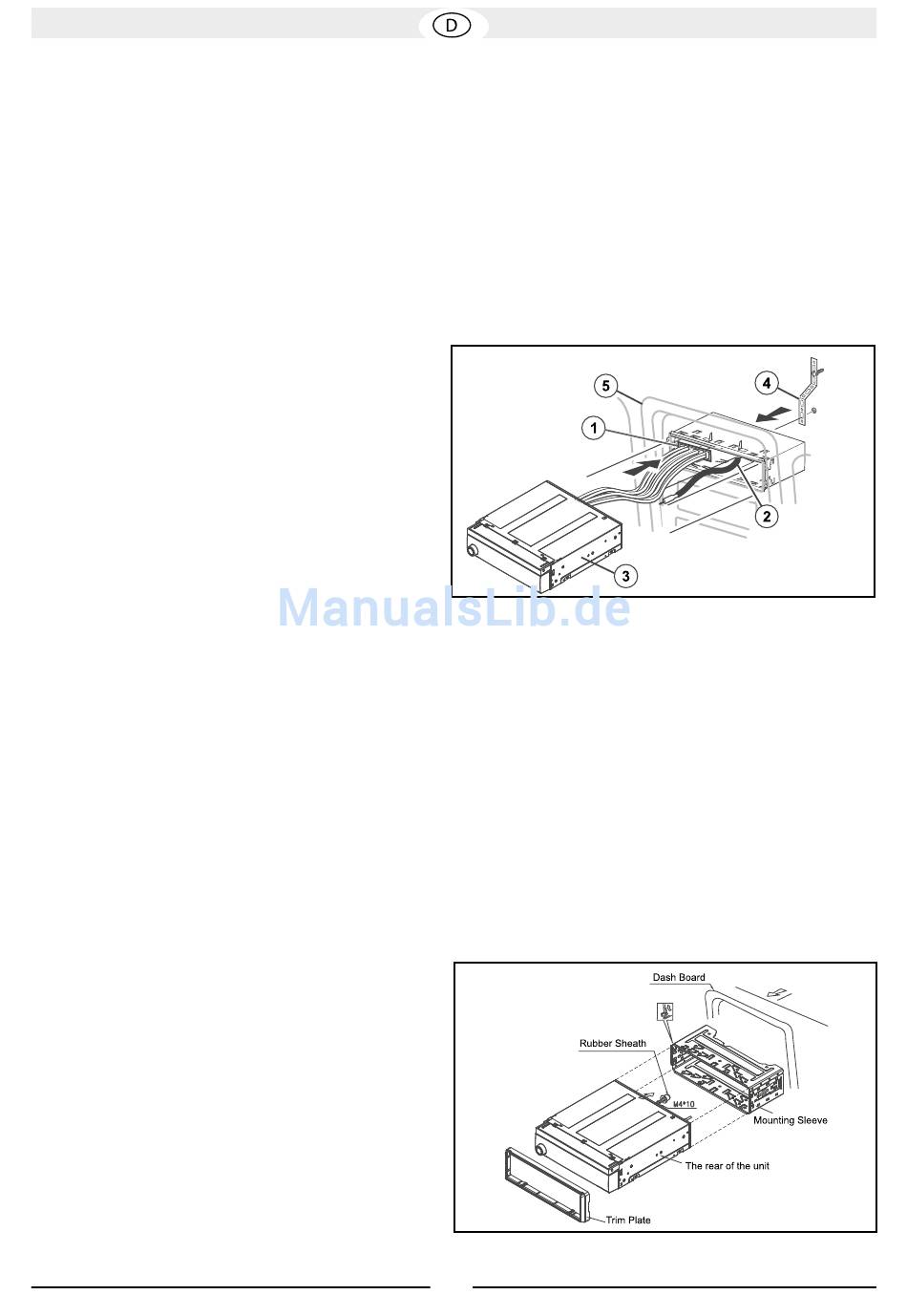

1. Schließen Sie den Kabeladapter an den vorhan-
denen Kabelbaum an.
2. Schließen Sie das Antennenkabel an.
3. Schieben Sie das Radio vorsichtig in das Ein-
baugehäuse, und achten Sie darauf, dass die
richtige Seite nach oben zeigt.
4. Befestigen Sie ein Ende des gelochten Hal-
tebügels (im Lieferumfang enthalten) an der
Stiftschraube auf der Rückseite des Chassis.
Befestigen Sie das andere Ende des perforier-
ten Haltebügels an einer sicheren Stelle am
Armaturenbrett ober- oder unterhalb des Radios.
Verwenden Sie dazu die mitgelieferte Schraube
und Sechskantmutter. Biegen Sie den Haltebü-
gel gegebenenfalls in die richtige Position.
5. Bringen Sie alle Teile, die Sie zur Montage abge-
nommen haben, wieder an das Armaturenbrett
an.
ISO-DIN-Montage
1. Nehmen Sie den Montagerahmen ab.
2. Nehmen Sie die Zierblende ab.
3. Befestigen Sie die Haltevorrichtung an dem neu-
en Radio. Verwenden Sie dazu die Schrauben
des alten Radios.
4. Schieben Sie das Radio-Chassis in die Öffnung,
und sichern Sie das Gerät.
5. Bringen Sie die Abdeckung wieder an.
ACHTUNG! Der rückwärtige Teil des Radios
muss durch den Haltebügel gestützt werden, um
Beschädigungen des Armaturenbretts durch das
Gewicht des Radios und Betriebsstörungen des
Radios zu vermeiden.
HINWEIS: Für den ordnungsgemäßen Betrieb des CD/
DVD-Players muss das Chassis waagerecht mit einer
maximalen Abweichung von 20° montiert werden.
Achten Sie darauf, dass dieser Richtwert eingehalten
wird.
