Lieferumfang
• MAC 410 Receiver
• Externes Mikrofon
• ISO-Adapterkabel für Stromversorgung/
Lautsprecher
• Beutel mit Zubehör
• 1-DIN-Montagerahmen
• Zierblende
• Bedienungsanleitung
• Installationsanleitung
• HDMI Kabel
• Fernbedienung

Unterbrechen der Stromversorgung durch die Batterie

Schalten Sie vor der Montage des Geräts die Zündung ab, und lösen Sie das Kabel vom Minuspol (-) der Batterie,
um einen Kurzschluss zu vermeiden.
HINWEIS: Wenn das MAC 410 in ein Fahrzeug eingebaut werden soll, das mit einem Navigationssystem
ausgestattet ist, lösen Sie das Batteriekabel nicht. Andernfalls gehen die im Speicher des Navigationssystems
abgelegten Daten unter Umständen verloren. In diesem Fall sollten Sie bei der Montage allerdings besonders
vorsichtig sein, um einen Kurzschluss zu vermeiden.

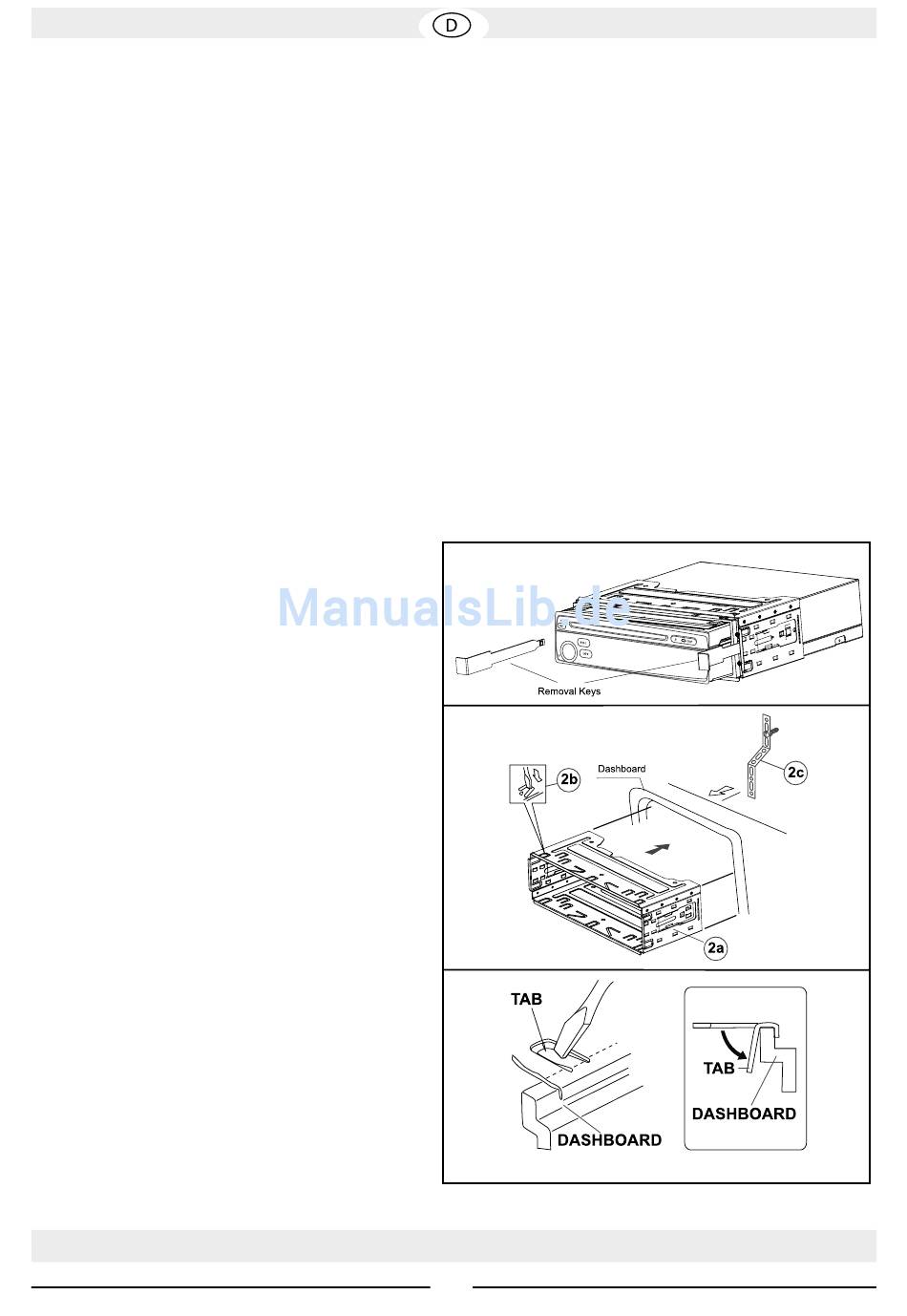

Vorbereiten der Montage

1. Führen Sie die beiden Montageklammern
zwischen Einbaugehäuse und den Receiver.
Entfernen Sie das Einbaugehäuse.
2. a. Montieren Sie das Einbaugehäuse in das Ar-
maturenbrett oder ggf. in einen Adapter. Drücken
Sie das Gehäuse nicht gewaltsam in die Öff-
nung, und achten Sie darauf, dass es sich nicht
verbiegt oder verformt.
b. Oben, unten und seitlich am Gehäuse be-
finden sich Metalllaschen.Wenn das Gehäuse
vollständig in die Öffnung des Armaturenbretts
geschoben wurde, biegen Sie so viele Laschen
wie erforderlich nach außen, damit das Gehäuse
fest im Armaturenbrett sitzt.
c. Montieren Sie dann den mitgelieferten Haltebü-
gel, um das Gerät zusätzlich zu sichern.
3. Halten Sie das Radio vor die Öffnung im Armatu-
renbrett, sodass die Verkabelung in das Einbau-
gehäuse geführt werden kann.
ACHTUNG!
Achten Sie darauf, dass die Fahrzeug-
verkabelung nicht beschädigt wird.
ACHTUNG! Installieren Sie das Gerät so, dass die Fahrsicherheit nicht beeinträchtigt wird.
Benötigte Werkzeuge und Materialien:
• Torx-, Schlitz- und Kreuz-Schraubendreher
• Seitenschneider und Abisolierzange
• Werkzeug zum Herausnehmen des eingebauten
Radios (Schraubendreher, Steckschlüsselsatz oder
andere Werkzeuge)
• Isolierband
• Crimpzange
• Spannungsmesser/Stromprüfer
• Crimpverbindungen
• 18-adriges Anschlusskabel
• 16- bis 18-adriges Lautsprecherkabel
