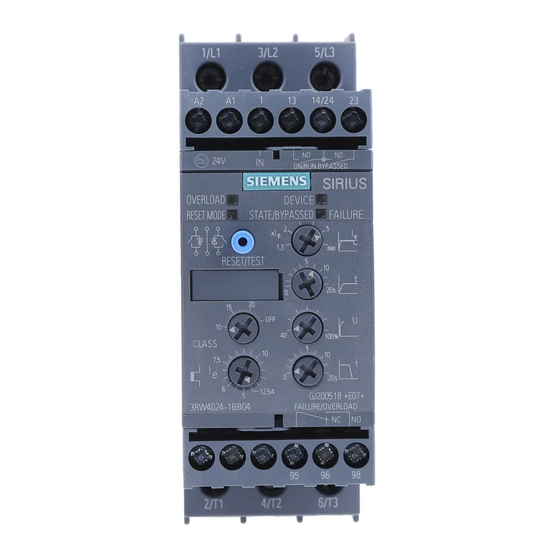

Industrielle Schalttechnik

SIRIUS

Sanftstarter 3RW30 / 3RW40

Gerätehandbuch

Ausgabe

03/2014

Answers for industry.

Inhaltsverzeichnis

Inhaltszusammenfassung für Siemens SIRIUS 3RW40

Seite 1 Industrielle Schalttechnik SIRIUS Sanftstarter 3RW30 / 3RW40 Gerätehandbuch Gerätehandbuch Ausgabe 03/2014 Answers for industry.
Seite 3 ___________________ SIRIUS 3RW30 / 3RW40 Einleitung ___________________ Sicherheitshinweise ___________________ Produktbeschreibung Industrielle Schalttechnik ___________________ Produktkombination Sanftstarter ___________________ SIRIUS 3RW30 / 3RW40 Funktionen ___________________ Einsatzplanung Gerätehandbuch ___________________ Montage ___________________ Einbauen / Anbauen ___________________ Anschließen ___________________ Bedienen ___________________ Projektierung ___________________ Inbetriebnehmen ___________________ Technische Daten ___________________ Maßbilder ___________________...
Seite 4: Rechtliche Hinweise
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ........................... 11 Wichtige Hinweise ........................11 Sicherheitshinweise ........................13 Herstellen und Sicherstellen des spannungsfreien Zustands vor Arbeitsbeginn ....... 13 Fünf Sicherheitsregeln für Arbeiten in und an elektrischen Anlagen ........14 Produktbeschreibung ........................15 Einsatzgebiete........................15 Physikalische Grundlagen des Drehstrom-Asynchronmotors ..........16 3.2.1 Drehstrom-Asynchronmotor ....................
Seite 6 Inhaltsverzeichnis 5.4.2.5 Fehler quittieren ........................44 5.4.3 Weitere Funktionen der Taste RESET ..................45 5.4.3.1 Test Motorschutzabschaltung ....................45 5.4.3.2 Umparametrierung des Ausgangskontakts ON/RUN ..............45 5.4.4 Reset-Möglichkeiten zur Fehler-Quittierung ................45 Funktion der Eingänge ......................46 5.5.1 Starteingang Klemme 1 bei 3RW30 und 3RW40 2 - 3RW40 4 ..........46 5.5.2 Starteingang Klemme 3 bei 3RW40 5 und 3RW40 7 ..............46 5.5.3...
Seite 7 Inhaltsverzeichnis 10.1 Bedien-, Anzeige- und Anschlusselemente des 3RW30 ............79 10.2 Bedien-, Anzeige- und Anschlusselemente des 3RW40 ............80 Projektierung ..........................83 11.1 Projektierung allgemein ......................83 11.1.1 Vorgehensweise für die Projektierung ..................84 11.1.2 Auswahl des richtigen Sanftstarters ..................84 11.2 Anlaufschwere........................
Seite 8 Inhaltsverzeichnis 12.6 Einstellen der Sanftauslauffunktion ..................117 12.6.1 Auslaufzeit einstellen ......................117 12.7 Einstellen der Motorschutzfunktion ..................118 12.7.1 Elektronischen Motorüberlastschutz einstellen...............118 12.7.2 Motorstromeinstellwerte ......................119 12.7.3 Motorschutz nach ATEX ......................119 12.8 Thermistormotorschutz ......................120 12.9 Test Motorschutzabschaltung ....................120 12.10 Funktion der Ausgänge ......................121 12.10.1 Funktion des Ausgangs BYPASSED und ON/RUN ..............121 12.10.2 Parametrierung der Ausgänge 3RW40 ..................122 12.10.3 Funktion des Ausgangs FAILURE/OVERLOAD ..............124 12.11...
Seite 9 Inhaltsverzeichnis 13.2.2 Auswahl und Bestelldaten für Standard- Anwendungen und Normalanlauf (CLASS10) ..150 13.2.3 Auswahl und Bestelldaten für Standard- Anwendungen und Normalanlauf (CLASS10) (mit Thermistormotorschutz-Auswertung) ................152 13.2.4 Auswahl und Bestelldaten für Standard- Anwendungen und Normalanlauf (CLASS10) ..154 13.2.5 Auswahl und Bestelldaten für Standard- Anwendungen und Schweranlauf (CLASS20) ..
Seite 10 Inhaltsverzeichnis 15.6.2 3RW40 Ansteuerung eines Hauptschützes ................195 15.7 Reversierschaltung .......................197 15.7.1 3RW30 Reversierschaltung ....................197 15.7.2 3RW40 Reversierschaltung ....................198 15.8 Ansteuerung einer magnetischen Feststellbremse ..............200 15.8.1 3RW30 Motor mit magnetischer Feststellbremse ..............200 15.8.2 3RW40 2 - 3RW40 4, Ansteuerung eines Motors mit magnetischer Feststellbremse ....201 15.8.3 3RW40 5 - 3RW40 7 Ansteuerung eines Motors mit magnetischer Feststellbremse ....202 15.9...
Seite 11: Einleitung
Einleitung Wichtige Hinweise Zweck des Handbuchs Dieses Handbuch beinhaltet Grundlagen und Tipps für den Einsatz von SIRIUS Sanftstartern. Die SIRIUS Sanftstarter 3RW30 und 3RW40 sind elektronische Motorsteuergeräte, mit deren Hilfe Drehstrom-Asynchronmotoren optimiert gestartet und gestoppt werden können. Das Handbuch beschreibt sämtliche Funktionen der SIRIUS Sanftstarter 3RW30 und 3RW40.
Seite 12: Haftungsausschluss
Eigenschaften einer Gesamtanlage oder Maschine, die nicht durch SIEMENS konzipiert wurde, zu garantieren. SIEMENS übernimmt auch keine Haftung für Empfehlungen, die durch die nachfolgende Beschreibung gegeben bzw. impliziert werden. Aufgrund der nachfolgenden Beschreibung können keine neuen, über die allgemeinen SIEMENS-Lieferbedingungen hinausgehenden Garantie-, Gewährleistungs- oder Haftungsansprüche abgeleitet werden.
Seite 13: Sicherheitshinweise
Sicherheitshinweise Herstellen und Sicherstellen des spannungsfreien Zustands vor Arbeitsbeginn GEFAHR Gefährliche Spannung. Lebensgefahr oder Gefahr schwerer Verletzung. • Vor Beginn der Arbeiten Anlage und Gerät spannungsfrei schalten. • Gerät gegen Wiedereinschalten sichern. • Spannungsfreiheit feststellen. • Erden und kurzschließen. • Benachbarte, unter Spannung stehende Teile abdecken oder abschranken. GEFAHR Gefährliche Spannung.
Seite 14: Fünf Sicherheitsregeln Für Arbeiten In Und An Elektrischen Anlagen
Sicherheitshinweise 2.2 Fünf Sicherheitsregeln für Arbeiten in und an elektrischen Anlagen Fünf Sicherheitsregeln für Arbeiten in und an elektrischen Anlagen Bei Arbeiten in und an elektrischen Anlagen gelten zur Vermeidung von Stromunfällen bestimmte Regeln, welche in den Fünf Sicherheitsregeln nach Normenreihe DIN VDE 0105 zusammengefasst sind: 1.
Seite 15: Produktbeschreibung
Sanftstarter werden eingesetzt um Drehstrom-Asynchronmotoren drehmomentreduziert und anlaufstromreduziert zu starten. SIRIUS Sanftstarterfamilie Die SIRIUS Sanftstarterfamilie von Siemens umfasst 3 verschiedene Geräteausprägungen, welche sich in Funktionsumfang und Gerätepreis unterscheiden. 3RW30 und 3RW40 Einfache und normale Anwendungsfälle werden durch die SIRIUS Sanftstarter 3RW30 und 3RW40 abgedeckt und sind in diesem Handbuch beschrieben.
Seite 16: Physikalische Grundlagen Des Drehstrom-Asynchronmotors
Produktbeschreibung 3.2 Physikalische Grundlagen des Drehstrom-Asynchronmotors Physikalische Grundlagen des Drehstrom-Asynchronmotors SIRIUS Sanftstarter werden eingesetzt, um den Strom und das Drehmoment während des Anlaufvorgangs von Drehstrom-Asynchronmotoren zu reduzieren. 3.2.1 Drehstrom-Asynchronmotor Einsatzgebiete Drehstrom-Asynchronmotoren werden aufgrund der robusten, einfachen Bauweise und des wartungsarmen Betriebs in großer Zahl im Gewerbe, Industrie und Handwerk eingesetzt. Problem Bei Direkteinschaltung kann sich das typische Stromverhalten und Drehmomentverhalten des Drehstrom–Asynchronmotors im Anlauf störend auf das speisende Versorgungsnetz und...
Seite 17 Produktbeschreibung 3.2 Physikalische Grundlagen des Drehstrom-Asynchronmotors Nachteil Daraus ergibt sich folgender Nachteil ● höhere Belastung des elektrischen Versorgungsnetzes. Dies bedeutet, dass das Versorgungsnetz während des Motoranlaufs auf diese höhere Leistung dimensioniert werden muss. Bild 3-1 Typisches Anlaufstromverhalten eines 3-Phasen-Asynchronmotors Anzugsdrehmoment Das Anzugsdrehmoment und Kippdrehmoment kann üblicherweise zwischen dem 2-fachen bis 4-fachen des Bemessungsdrehmoments angenommen werden.
Seite 18: Nachteile
Produktbeschreibung 3.2 Physikalische Grundlagen des Drehstrom-Asynchronmotors Nachteile Daraus ergeben sich folgende Nachteile ● die Mechanik der Maschine wird stärker beansprucht ● die Kosten durch Verschleiß und Wartung an der Applikation steigen an Bild 3-2 Typisches Anlaufdrehmomentverhalten eines 3-Phasen-Asynchronmotors Lösung Mit dem elektronischen SIRIUS Sanftstarter 3RW30 und 3RW40 kann das Stromverhalten und Drehmomentverhalten im Anlauf optimal an die Anforderung der Applikation angepasst werden.
Seite 19: Arbeitsweise Der Sirius Sanftstarter 3Rw30 Und 3Rw40
Das Drehmoment verhält sich quadratisch zu der am Motor angelegten Spannung. Das Anlaufdrehmoment wird somit im quadratischen Verhältnis zu der am Motor anliegenden Spannung reduziert. Beispiel SIEMENS Motor 1LG4253AA (55 kW) Bemessungsdaten bei 400 V: 55 kW 100 A ca. 700 A Direktstart 355 Nm ;...
Seite 20 Produktbeschreibung 3.3 Arbeitsweise der SIRIUS Sanftstarter 3RW30 und 3RW40 Folgende Grafiken stellen den Verlauf des Anlaufstroms und Anlaufdrehmoments eines Drehstrom-Asynchronmotors in Verbindung mit einem Sanftstarter dar: Bild 3-3 Reduziertes Stromverhalten des Drehstrom-Asynchronmotors im Anlauf mit SIRIUS Sanftstarter 3RW30 oder 3RW40 Bild 3-4 Reduziertes Drehmomentverhalten des Drehstrom-Asynchronmotors im Anlauf mit SIRIUS Sanftstarter 3RW30 oder 3RW40...
Seite 21: Bypassbetrieb
Produktbeschreibung 3.3 Arbeitsweise der SIRIUS Sanftstarter 3RW30 und 3RW40 Sanftanlauf / Sanftauslauf Dies bedeutet, dass aufgrund der Steuerung der Motorspannung durch den elektronischen Sanftstarter während des Anlaufvorgangs auch der aufgenommene Anlaufstrom und das im Motor erzeugte Anlaufdrehmoment geregelt werden. Das gleiche Prinzip wird auch während des Auslaufvorgangs angewendet. Hiermit wird erreicht, dass das im Motor erzeugte Drehmoment langsam zurückgenommen wird, und somit ein sanfter Auslauf der Applikation erreicht werden kann (Sanftauslauffunktion nur bei 3RW40 möglich).
Seite 22: Funktionsweise 2-Phasig Gesteuerter Sanftstarter
Anlaufvorgangs ist das Auftreten von Gleichstromkomponenten, hervorgerufen durch den Phasenanschnitt und die Überlagerung der Phasenströme, die zu einer stärkeren Geräuschentwicklung am Motor führen können. Um die Gleichstromanteile während des Anlaufvorgangs zu verhindern, wurde das von SIEMENS patentierte "Polarity Balancing"- Ansteuerverfahren entwickelt. Bild 3-6 Stromverlauf und Auftreten der Gleichstromanteile in den 3 Phasen, ohne das "Polarity Balancing"-...
Seite 23 Produktbeschreibung 3.3 Arbeitsweise der SIRIUS Sanftstarter 3RW30 und 3RW40 Polarity Balancing "Polarity Balancing" eliminiert diese Gleichstromkomponenten während der Hochlaufphase zuverlässig. Es erzeugt einen in Drehzahl, Drehmoment und Stromanstieg gleichmäßigen Motorhochlauf. Dabei erreicht die akustische Qualität des Anlaufvorgangs nahezu die Qualität eines 3- phasig gesteuerten Anlaufvorgangs.
Seite 24: Asymmetrie Der Anlaufströme
Produktbeschreibung 3.3 Arbeitsweise der SIRIUS Sanftstarter 3RW30 und 3RW40 3.3.2 Asymmetrie der Anlaufströme Physikalisch bedingt ist bei der 2-phasigen Ansteuerung die Stromhöhe im Anlauf unterschiedlich, da der Strom in der ungesteuerten Phase aus der Addition der Ströme in den 2 gesteuerten Phasen resultiert. Die Unsymmetrie kann sich im Anlauf auf ca.
Seite 25: Anwendung Und Einsatz
Produktbeschreibung 3.3 Arbeitsweise der SIRIUS Sanftstarter 3RW30 und 3RW40 3.3.3 Anwendung und Einsatz Anwendungsgebiete und Auswahlkriterien Die SIRIUS Sanftstarter 3RW30 und 3RW40 bieten eine Alternative zu Direktstartern und Stern-Dreieck-Startern. Die wichtigsten Vorteile sind: ● Sanftanlauf ● Sanftauslauf (nur 3RW40) ● unterbrechungsloses Umschalten ohne netzbelastende Stromspitzen ●...
Seite 26: Gegenüberstellung Der Unterschiedlichen Gerätefunktionen
Produktbeschreibung 3.4 Gegenüberstellung der unterschiedlichen Gerätefunktionen Gegenüberstellung der unterschiedlichen Gerätefunktionen SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 27: Produktkombination
Direktanbau zu kompletten Verbraucherabzweigen montiert werden. Eine Auswahl passender Gerätekombinationen, z. B. Sanftstarter und Leistungsschalter, siehe Kapitel Technische Daten (Seite 135). Weiterführende Informationen zu den einzelnen Produkten finden Sie im Systemhandbuch (http://support.automation.siemens.com/WW/view/de/39740306) "SIRIUS Innovationen", Bestellnummer 3ZX1012-0RA01-1AB1. SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 28 Produktkombination 4.1 SIRIUS Systembaukasten Bild 4-1 SIRIUS Systembaukasten SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 29: Funktionen
Funktionen Anlaufarten Aufgrund der großen Einsatzbreite bzw. der Gerätefunktionalität der SIRIUS Sanftstarter 3RW30 und 3RW40 kann zwischen unterschiedlichen Anlauffunktionen gewählt werden. Je nach Applikation und Einsatzfall kann der Motorstart optimiert eingestellt werden. 5.1.1 Spannungsrampe Der Sanftanlauf wird beim SIRIUS Sanftstarter 3RW30 und 3RW40 durch eine Spannungsrampe erreicht.
Seite 30 Funktionen 5.1 Anlaufarten Der SIRIUS Sanftstarter 3RW40 verfügt über Geräteeigenschutz, Strombegrenzungsfunktion und Hochlauferkennungsfunktion. Der SIRIUS Sanftstarter 3RW30 besitzt diese Funktionen nicht. ACHTUNG Gefahr von Sachschäden Bei Einsatz 3RW30: Achten Sie darauf, dass die eingestellte Rampenzeit länger als die tatsächliche Motorhochlaufzeit ist. Ansonsten kann der SIRIUS 3RW30 beschädigt werden, da die internen Bypasskontakte nach Ablauf der eingestellten Rampenzeit schließen.
Seite 31 Funktionen 5.1 Anlaufarten Bild 5-2 Funktionsprinzip Spannungsrampe Drehmomentverlauf Bild 5-3 Funktionsprinzip Spannungsrampe Anlaufstromverlauf Typische Applikationen für Spannungsrampe Das Funktionsprinzip Spannungsrampe ist anwendbar für alle Applikationen, z. B Pumpen, Kompressoren, Förderbänder. SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 32: Strombegrenzung Und Hochlauferkennung (Nur 3Rw40)
Funktionen 5.1 Anlaufarten 5.1.2 Strombegrenzung und Hochlauferkennung (nur 3RW40) Der SIRIUS Sanftstarter 3RW40 misst mittels integrierter Stromwandler kontinuierlich den Phasenstrom (Motorstrom). Während des Anlaufvorgangs kann der fließende Motorstrom aktiv durch den Sanftstarter begrenzt werden. Die Strombegrenzungsfunktion überlagert die Funktion der Spannungsrampe.
Seite 33 Funktionen 5.1 Anlaufarten Hochlauferkennung (nur 3RW40) Der SIRIUS Sanftstarter 3RW40 verfügt über eine interne Hochlauferkennung. Wird ein erfolgter Motorhochlauf erkannt, wird die Motorspannung sofort auf 100 % der Netzspannung erhöht. Die internen Bypasskontakte schließen, und die Thyristoren werden überbrückt. Bild 5-4 Strombegrenzung mit Sanftstarter Typische Applikationen für Strombegrenzung Einsatz bei Applikationen mit größeren Schwungmassen (Massenträgheiten) und damit...
Seite 34: Auslaufarten
Funktionen 5.2 Auslaufarten Auslaufarten Aufgrund der Einsatzbreite der SIRIUS Sanftstarter kann zwischen unterschiedlichen Auslaufarten gewählt werden. Je nach Applikation und Einsatzfall kann der Motorauslauf optimiert eingestellt werden. Wird während des Auslaufvorgangs ein Startbefehl gegeben, wird der Auslaufvorgang abgebrochen und der Motor mit der eingestellten Anlaufart erneut gestartet. Hinweis Wird als Auslaufart Sanftauslauf (nur 3RW40) gewählt, muss gegebenenfalls der Abzweig (Sanftstarter, Leitungen, Abzweigschutzorgane und der Motor) größer dimensioniert werden,...
Seite 35: Sanftauslauf (Nur 3Rw40)
Funktionen 5.2 Auslaufarten 5.2.2 Sanftauslauf (nur 3RW40) Beim Sanftauslauf wird der freie Auslauf, bzw. natürliche Auslauf der Last verlängert. Diese Funktion wird eingestellt, wenn ein abruptes Stillsetzen der Last verhindert werden soll. Typisch ist dies bei Applikationen mit kleinen Massenträgheiten oder hohen Gegendrehmomenten.
Seite 36: Motorschutz/Geräteeigenschutz (Nur 3Rw40)
Funktionen 5.3 Motorschutz/Geräteeigenschutz (nur 3RW40) Motorschutz/Geräteeigenschutz (nur 3RW40) Hinweis Bei Abschaltung des Sanftstarters durch eine Motorschutz- oder Geräteeigenschutzauslösung, ist ein Quittieren bzw. ein erneuter Start erst nach Ablauf einer Abkühlzeit (Wiederbereitschaftszeit) möglich. (Motorüberlastauslösung: 5 Minuten, Temperatursensor: nach Abkühlung, Geräteeigenschutzauslösung: - 30 Sekunden bei Überlastung der Thyristoren, - 60 Sekunden bei Überlastung der Bypässe) 5.3.1 Motorschutzfunktion...
Seite 37 Funktionen 5.3 Motorschutz/Geräteeigenschutz (nur 3RW40) ATEX Zündschutzart "erhöhte Sicherheit" EEx e gemäß ATEX-Richtlinie 94/9/EG Die SIRIUS Sanftstarter 3RW40 in den Baugrößen S0 bis S12 sind für das Starten von explosionsgeschützten Motoren der Zündschutzart "erhöhte Sicherheit" EEx e geeignet (Zündschutzart / Kennzeichnung Ex II (2) GD). Verdrahten Sie den Fehlerausgang 95 96 auf ein vorgelagertes Schaltgerät so, dass im Fehlerfall der Abzweig durch dieses Schaltgerät abgeschaltet wird (siehe Bild Fehlerverdrahtung 3RW40 mit 3RV).
Seite 38: Abschaltklasse (Elektronischer Überlastschutz)
Funktionen 5.3 Motorschutz/Geräteeigenschutz (nur 3RW40) Für weiterführende Information beachten Sie die Betriebsanleitung mit der Bestellnummer 3ZX1012-0RW40-1CA1 (http://support.automation.siemens.com/WW/view/de/22809303). WARNUNG Lebensgefahr oder Gefahr schwerer Körperverletzung. Der 3RW40 ist nicht für die Aufstellung in Ex-Bereichen geeignet. Das Gerät darf nur in einem Schaltschrank mit Schutzgrad IP4x eingesetzt werden. Bei Aufstellung in explosionsgefährdeten Bereichen müssen entsprechende Maßnahmen getroffen werden...
Seite 39: Temperatursensor
Funktionen 5.3 Motorschutz/Geräteeigenschutz (nur 3RW40) Temperatursensor Hinweis Temperatursensor Die Temperatursensorauswertung ist optional bei den SIRIUS Sanftstartern 3RW40 24 bis 3RW40 47 in der Steuerspannungsvariante AC/DC 24 V. Die Motorschutzfunktion Temperatursensor misst die Ständerwicklungstemperatur des Motors direkt mit Hilfe eines Messfühlers im Motor, d. h. es ist ein Motor mit in der Ständerwicklung eingewickeltem Messfühler erforderlich.
Seite 40 Funktionen 5.3 Motorschutz/Geräteeigenschutz (nur 3RW40) Thyristorschutz (Kurzschluss) Um die Thyristoren gegen Zerstörung durch Kurzschluss zu schützen (z. B. bei Kabelschaden oder Windungsschluss im Motor) müssen SITOR Halbleiterschutzsicherungen vorgeschaltet werden (siehe Kapitel Aufbau Sanftstarter in Zuordnungsart 2 (Seite 71)). Entsprechende Auswahltabellen für Sicherungen siehe Kapitel Technische Daten (Seite 135).
Seite 41: Funktion Der Tasten Reset
Funktionen 5.4 Funktion der Tasten RESET Funktion der Tasten RESET 5.4.1 SIRIUS Sanftstarter 3RW40 2, 3RW40 3 und 3RW40 4 5.4.1.1 Taste und LED RESET MODE Mit Betätigen der Taste RESET MODE wird festgelegt, wie im Fehlerfall ein Reset durchgeführt werden soll. Dies wird über die LED RESET MODE angezeigt. Auto = gelb Manuell = aus (Werkseinstellung)
Seite 42: Remote / Fernreset
Funktionen 5.4 Funktion der Tasten RESET 5.4.1.3 Remote / Fernreset Remote / Fernreset (LED RESET MODE grün) Eine anstehende Fehlermeldung kann durch Wegnahme der Steuerspeisespannung für >1,5 s zurückgesetzt werden. 5.4.1.4 AUTO RESET AUTO RESET (LED RESET MODE gelb) Ist der AUTO RESET Mode eingestellt, erfolgt ein automatisches Rücksetzen des Fehlers. ●...
Seite 43: Sirius Sanftstarter 3Rw40 5 Und 3Rw40 7
Funktionen 5.4 Funktion der Tasten RESET 5.4.2 SIRIUS Sanftstarter 3RW40 5 und 3RW40 7 5.4.2.1 Taste RESET MODE und LED AUTO Mit Betätigen der Taste RESET MODE wird festgelegt, wie im Fehlerfall ein Reset durchgeführt werden soll. Dies wird über die LED AUTO angezeigt. AUTO = gelb Manuell (Remote) = aus (Werkseinstellung)
Seite 44: Auto Reset
Funktionen 5.4 Funktion der Tasten RESET 5.4.2.4 AUTO RESET AUTO RESET (LED AUTO ist gelb) Ist der AUTO RESET Mode eingestellt, erfolgt ein automatisches Rücksetzen des Fehlers. ● Bei Auslösung des Motorüberlastschutzes: nach 5 Minuten ● Bei Auslösung des Geräteeigenschutzes: - nach 30 s bei Überlastung der Thyristoren, - nach 60 s bei Überlastung der Bypässe WARNUNG...
Seite 45: Weitere Funktionen Der Taste Reset
Funktionen 5.5 Funktion der Eingänge 5.4.3 Weitere Funktionen der Taste RESET 5.4.3.1 Test Motorschutzabschaltung Bei Betätigung der Taste RESET/TEST für länger als 5 Sekunden wird eine Motorüberlastauslösung durchgeführt. Der SIRIUS Sanftstarter 3RW40 löst mit der Fehlermeldung an der LED OVERLOAD aus, der Kontakt FAILURE/OVERLOAD 95-98 schließt und ein angeschlossener laufender Motor wird ausgeschaltet.
Seite 46: Funktion Der Eingänge
Funktionen 5.5 Funktion der Eingänge Funktion der Eingänge 5.5.1 Starteingang Klemme 1 bei 3RW30 und 3RW40 2 - 3RW40 4 Bemessungssteuerspannung liegt an Klemme A1 A2: Bei anstehendem Signal an Klemme 1 (IN) beginnt der Sanftstarter seinen Startvorgang und bleibt so lange in Betrieb bis das Signal wieder weggenommen wird.
Seite 47: Eingang / Anschluss Thermistor Bei 3Rw40 2 - 3Rw40 4
Funktionen 5.5 Funktion der Eingänge 5.5.3 Eingang / Anschluss Thermistor bei 3RW40 2 - 3RW40 4 AC/DC 24 V Bemessungssteuerspannung Nach dem Entfernen der Kupferbrücke zwischen Klemme T11/21 und T22 kann wahlweise entweder ein in der Motorwicklung integrierter Thermistor vom Typ Klixon (an KlemmeT11/T21-T22) oder PTC Typ A (an KlemmeT11/T21-T12) angeschlossen und ausgewertet werden.
Seite 48: Funktion Der Ausgänge
Funktionen 5.6 Funktion der Ausgänge Funktion der Ausgänge 5.6.1 3RW30: Ausgang Klemme 13/14 ON Bei anstehendem Signal an Klemme 1 (IN) schließt der potentialfreie Ausgangskontakt an Klemme 13/14 (ON) und bleibt so lange geschlossen wie der Startbefehl ansteht. Der Ausgang kann genutzt werden, um z. B. ein vorgeschaltetes Netzschütz anzusteuern oder die Selbsthaltung bei Tasteransteuerung zu realisieren.
Seite 49: 3Rw40: Ausgang Klemme 13/14 On/Run Und 23/24 Bypassed
Funktionen 5.6 Funktion der Ausgänge 5.6.2 3RW40: Ausgang Klemme 13/14 ON/RUN und 23/24 BYPASSED Bei anstehendem Signal an Klemme 1 (IN) schließt der potentialfreie Ausgangskontakt an Klemme 13/14 (ON) und bleibt so lange geschlossen wie der Startbefehl ansteht (Werkseinstellung). Die Funktion ON kann z. B. als Selbsthaltekontakt bei Ansteuerung durch einen Taster benutzt werden.
Seite 50 Funktionen 5.6 Funktion der Ausgänge BYPASSED Die Funktion BYPASSED kann genutzt werden um z. B. einen erfolgten Motorhochlauf zu melden. Der Ausgang BYPASSED an Klemme 23/24 schließt sobald der SIRIUS Sanftstarter 3RW40 den Motorhochlauf erkannt hat (siehe Kapitel Hochlauferkennung (Seite 117)). Gleichzeitig schließen die integrierten Bypasskontakte und überbrücken die Thyristoren.
Seite 51: 3Rw40: Sammelfehler Ausgang Klemme 95/96/98 Overload/Failure
Funktionen 5.6 Funktion der Ausgänge 5.6.3 3RW40: Sammelfehler Ausgang Klemme 95/96/98 OVERLOAD/FAILURE Bei fehlender Bemessungssteuerspannung oder einer aufgetretenen Störung schaltet der potentialfreie Ausgang FAILURE/OVERLOAD. Entsprechende Schaltungsvorschläge, siehe Kapitel Schaltungsbeispiele (Seite 181). Zustandsdiagramm des Kontakts bei den entsprechenden Fehlerzuständen und Betriebszuständen, siehe Kapitel Diagnose und Fehlermeldungen (Seite 52). SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 52: Diagnose Und Fehlermeldungen
Hauptstromkreis eingebunden werden. 2) Fehler kann durch Wegnahme des Startbefehls an Starteingang quittiert werden. 3) Steuerspannung ausschalten und wieder einschalten. Steht der Fehler immer noch an, setzen Sie sich mit Ihrem Siemens-Ansprechpartner oder dem Technical Assistance in Verbindung. SIRIUS 3RW30 / 3RW40...
Seite 53: 3Rw30: Fehlerbehandlung
Möglichkeit 3: Motorphase T1/T2/T3 ist Motor korrekt anschließen. (z. B. Brücken im nicht angeschlossen. Motorklemmkasten, Reparaturschalter schließen usw.) Gerätefehler Sanftstarter defekt. Setzen Sie sich mit Ihrem SIEMENS- Ansprechpartner oder dem Technical Assistance in Verbindung. SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 54: 3Rw402 / 3Rw403 / 3Rw404: Anzeigenübersicht
Funktionen 5.7 Diagnose und Fehlermeldungen 5.7.3 3RW402 / 3RW403 / 3RW404: Anzeigenübersicht SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 55 Funktionen 5.7 Diagnose und Fehlermeldungen WARNUNG Automatischer Wiederanlauf. Kann zu Tod, schwerer Körperverletzung oder Sachbeschädigung führen. Der automatische Rücksetzmodus (AUTO RESET) darf nicht in Anwendungen verwendet werden, in denen der unerwartete Neustart des Motors zu Personen- oder Sachschäden führen kann. Der Startbefehl (z. B. durch einen Kontakt oder die SPS) muss vor einem Resetbefehl zurückgesetzt werden, da bei anstehendem Startbefehl nach dem Resetbefehl automatisch ein erneuter, selbsttätiger Wiederanlauf erfolgt.
Seite 56: 3Rw405 / 3Rw407: Anzeigenübersicht
Funktionen 5.7 Diagnose und Fehlermeldungen 5.7.4 3RW405 / 3RW407: Anzeigenübersicht SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 57: 3Rw40: Fehlerbehandlung
Funktionen 5.7 Diagnose und Fehlermeldungen WARNUNG Automatischer Wiederanlauf. Kann zu Tod, schwerer Körperverletzung oder Sachbeschädigung führen. Der automatische Rücksetzmodus (AUTO RESET) darf nicht in Anwendungen verwendet werden, in denen der unerwartete Neustart des Motors zu Personen- oder Sachschäden führen kann. Der Startbefehl (z. B. durch einen Kontakt oder die SPS) muss vor einem Resetbefehl zurückgesetzt werden, da bei anstehendem Startbefehl nach dem Resetbefehl automatisch ein erneuter, selbsttätiger Wiederanlauf erfolgt.
Seite 58 Funktionen 5.7 Diagnose und Fehlermeldungen Fehler Ursache Lösung Versorgungsspannung Elektronik Steuerspeisespannung entspricht nicht Steuerspeisespannung kontrollieren, evtl. unzulässig: der Bemessungsspannung des verursacht durch Spannungsausfall, Sanftstarters. Spannungseinbruch, falsche Steuerspeisespannung. Bei Ursache durch Netzschwankungen stabilisiertes Netzteil verwenden. Unzulässige Ie/CLASS-Einstellung Der eingestellte Den eingestellten und IN (0->1) Bemessungsbetriebsstrom I des Motors...
Seite 59 Möglichkeit 3: Motorphase T1/T2/T3 ist Motor korrekt anschließen. (z. B. Brücken nicht angeschlossen. im Motorklemmkasten, Reparaturschalter schließen usw.) Gerätefehler Sanftstarter defekt. Setzen Sie sich mit Ihrem SIEMENS- Ansprechpartner oder dem Technical Assistance in Verbindung. SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 60 Funktionen 5.7 Diagnose und Fehlermeldungen SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 61: Einsatzplanung
Einsatzplanung Applikationsbeispiele 6.1.1 Applikationsbeispiel Rollenförderer 3RW30 Einsatz von Rollenförderern Ein Rollenförderer wird beispielsweise in Warenverteilzentralen eingesetzt, um Pakete sowohl zu einem Arbeitsplatz als auch von ihm weg zu befördern. Damit dies funktioniert, muss die Drehrichtung des eingesetzten11-kW-/15-hp-Motors änderbar sein, um beide Förderrichtungen zu realisieren.
Seite 62: Applikationsbeispiel Hydraulikpumpe
Antrieb und die Pumpe durch den Momentstoß beim Starten und Stoppen gering zu halten. Der SIRIUS Sanftstarter 3RW40 bietet folgende Vorteile: ● Die einstellbare Strombegrenzung am SIRIUS 3RW40 begrenzt die Belastung des Netztransformators im Motoranlauf. ● Der Motorschutz wird durch das im Sanftstarter integrierte, mit Auslösezeiten einstellbare Motorüberlastrelais gewährleistet.
Seite 63: Montage
Montage Einbau des Sanftstarters 7.1.1 Auspacken ACHTUNG Beim Auspacken das Gerät, insbesondere bei den Leistungsgrößen 3RW40 55 bis 3RW40 76, nicht am Deckel anheben. Das Gerät kann dadurch beschädigt werden. 7.1.2 Zulässige Einbaulage 3RW30 3RW40 2 ... 3RW40 4 (mit optionalem Zusatzlüfter) 3RW40 3RW40 5 ...
Seite 64: Einbaumaße, Abstandsmaße Und Aufbauart
Montage 7.1 Einbau des Sanftstarters 7.1.3 Einbaumaße, Abstandsmaße und Aufbauart Für die ungehinderte Kühlung, Luftzufuhr und Luftabfuhr am Kühlkörper darf der Mindestabstand zu anderen Geräten nicht unterschritten werden. Bild 7-1 Abstand zu anderen Geräten MLFB a (mm) a (in) b (mm) b (in) c (mm) c (in)
Seite 65: Aufbauart: Einzelaufstellung, Dicht-An-Dicht-Aufstellung Und Direktanbau
Montage 7.1 Einbau des Sanftstarters 7.1.4 Aufbauart: Einzelaufstellung, Dicht-an-Dicht-Aufstellung und Direktanbau Einzelaufstellung Werden die im Kapitel Einbaumaße, Abstandsmaße und Aufbauart (Seite 64) beschriebenen Abstände a/b/c eingehalten, spricht man von Einzelaufstellung. Dicht-an-Dicht-Aufstellung Wird der im Kapitel Einbaumaße, Abstandsmaße und Aufbauart (Seite 64) beschriebene Seitenabstand a unterschritten, z.
Seite 66: Aufbaubestimmungen
Montage 7.1 Einbau des Sanftstarters Direktanbau Wird der im Kapitel Einbaumaße, Abstandsmaße und Aufbauart (Seite 64) beschriebene Abstand b nach oben unterschritten, z. B. wenn der Sanftstarter über einen Verbindungsbaustein (z. B. 3RV29) direkt an einen Leistungsschalter (z. B. 3RV2) angebaut wird, spricht man von Direktanbau.
Seite 67: Einbauen / Anbauen
Einbauen / Anbauen Allgemeines Allgemeines Ein Motorabzweig besteht mindestens aus einem Trennglied, einem Schaltglied und einem Motor. Als Schutzfunktion müssen der Leitungsschutz gegen Kurzschluss, sowie ein Überlastschutz für Leitung und Motor realisiert sein. Trennglied Die Trennfunktion mit Leitungsschutz gegen Überlast und Kurzschluss kann z. B. durch einen Leistungsschalter oder einen Sicherungstrenner erreicht werden.
Seite 68: Fünf Sicherheitsregeln Für Arbeiten In Und An Elektrischen Anlagen
Einbauen / Anbauen 8.2 Fünf Sicherheitsregeln für Arbeiten in und an elektrischen Anlagen Fünf Sicherheitsregeln für Arbeiten in und an elektrischen Anlagen Bei Arbeiten in und an elektrischen Anlagen gelten zur Vermeidung von Stromunfällen bestimmte Regeln, welche in den Fünf Sicherheitsregeln nach Normenreihe DIN VDE 0105 zusammengefasst sind: 1.
Seite 69: Allgemeiner Abzweigaufbau (Zuordnungsart 1)
Einbauen / Anbauen 8.3 Allgemeiner Abzweigaufbau (Zuordnungsart 1) Allgemeiner Abzweigaufbau (Zuordnungsart 1) Der SIRIUS Sanftstarter 3RW30 oder 3RW40 wird mit seinen Anschlüssen in den Motorabzweig zwischen dem Leistungsschalter und dem Motor verschaltet. Bild 8-1 Prinzipschaltbild SIRIUS Sanftstarter 3RW40 Hinweis Komponentenauslegung siehe Kapitel Technische Daten (Seite 135). SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 70: Sanftstarter Mit Netzschütz (Zuordnungsart 1)
Einbauen / Anbauen 8.4 Sanftstarter mit Netzschütz (Zuordnungsart 1) Sanftstarter mit Netzschütz (Zuordnungsart 1) Wenn eine galvanische Entkopplung gewünscht wird, kann ein Motorschütz zwischen Sanftstarter und Leistungsschalter eingebaut werden. Bild 8-2 Prinzipschaltbild Abzweig mit optionalem Hauptschütz / Netzschütz Hinweis Komponentenauslegung siehe Kapitel Technische Daten (Seite 135). Hinweis Wird ein Haupt- bzw.
Seite 71: Aufbau Sanftstarter In Zuordnungsart 2
Zur Erreichung der Zuordnungsart 2 müssen generell die Thyristoren zusätzlich im Kurzschlussfall durch spezielle Halbleiterschutzsicherungen (z. B. SITOR-Sicherungen von Siemens) geschützt werden. Ein Kurzschluss kann z. B. durch einen Defekt in den Wicklungen des Motors oder in dem Motorzuleitungskabel entstehen.
Seite 72 Einbauen / Anbauen 8.5 Aufbau Sanftstarter in Zuordnungsart 2 Hinweis Minimale und maximale Auslegung der Halbleiterschutzsicherungen Im Kapitel Technische Daten (Seite 135) werden Sicherungen für die minimale und die maximale Auslegung angegeben. Minimale Auslegung: Die Sicherung ist optimiert auf den I²t-Wert des Thyristors. Ist der Thyristor kalt (Umgebungstemperatur) und der Startvorgang dauert maximal 20 s bei 3,5-fachem Gerätebemessungsstrom, löst die Sicherung noch nicht aus.
Seite 73: Kondensatoren Für Leistungsfaktorverbesserung
überschreiten (für 3RW30 und 3RW40). Es ist bei der Kabeldimensionierung gegebenenfalls der Spannungsabfall, hervorgerufen durch die Leitungslänge bis zum Motor zu berücksichtigen. Für SIRIUS Sanftstarter 3RW44 (siehe Systemhandbuch 3RW44 (http://support.automation.siemens.com/WW/view/de/21772518)) sind maximale Leitungslängen bis 500 m zulässig. SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 74 Einbauen / Anbauen 8.7 Maximale Leitungslänge SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 75: Anschließen
Anschließen Elektrischer Anschluss 9.1.1 Steuer- und Hilfsstromanschluss Die SIRIUS Sanftstarter 3RW30 und 3RW40 werden in zwei Anschlusstechniken geliefert: ● Schraubanschlusstechnik ● Federzugtechnik 9.1.2 Hauptstromanschluss SIRIUS Sanftstarter 3RW30 und 3RW40 bis zu einer Leistungsgröße von 55 kW / 75 hp bei 400 V / 480 V verfügen über abnehmbare Klemmen an den Hauptstromanschlüssen.
Seite 76 Anschließen 9.1 Elektrischer Anschluss Leistungsgröße 3RW40 2. bis 3RW40 4. SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 77 Anschließen 9.1 Elektrischer Anschluss Leistungsgröße 3RW40 5. und 3RW40 7. 3RW40 5. und 3RW40 7. verfügen über Stromschienenanschlüsse für den Hauptstromanschluss. Für diese Geräte besteht die Möglichkeit Rahmenklemmen als optionales Zubehör nachzurüsten (siehe Kapitel Zubehör (Seite 219)). SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 78 Anschließen 9.1 Elektrischer Anschluss SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 79: Bedienen
Bedienen 10.1 Bedien-, Anzeige- und Anschlusselemente des 3RW30 Betriebsspannung (3-Phasen-Netzspannung) Steuerspeisespannung Start-Eingang IN Ausgang ON Status LED DEVICE Status LED STATE/BYPASSED/FAILURE Anlauf-Rampenzeit Startspannung Motoranschlussklemmen SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 80: Bedien-, Anzeige- Und Anschlusselemente Des 3Rw40
Bedienen 10.2 Bedien-, Anzeige- und Anschlusselemente des 3RW40 10.2 Bedien-, Anzeige- und Anschlusselemente des 3RW40 Betriebsspannung (3-Phasen-Netzspannung) Steuerspeisespannung Start-Eingang IN Ausgang ON/RUN Ausgang BYPASSED Status LEDs DEVICE, STATE/BYPASSED, FAILURE Status LEDs OVERLOAD, RESET MODE Taste RESET/TEST Strombegrenzung Anlauf-Rampenzeit Startspannung Auslauf-Rampenzeit Auslöseklasse Motorstrom Thermistor-Eingang (optional bei Geräten 3RW40 2.- 3RW40 4.
Seite 81 Bedienen 10.2 Bedien-, Anzeige- und Anschlusselemente des 3RW40 Bild 10-1 Taste zur Einstellung RESET MODE hinter Bezeichnungsschild SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 82 Bedienen 10.2 Bedien-, Anzeige- und Anschlusselemente des 3RW40 SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 83: Projektierung
Projektierung 11.1 Projektierung allgemein Die elektronischen SIRIUS Sanftstarter 3RW30/3RW40 sind für Normalanlauf ausgelegt. Bei längeren Anlaufzeiten oder bei erhöhter Anlasshäufigkeit muss gegebenenfalls ein größeres Gerät gewählt werden. Bei Anlaufvorgängen mit Motorhochlaufzeiten >20 Sekunden ist ein entsprechend dimensionierter SIRIUS Sanftstarter 3RW40 oder SIRIUS Sanftstarter 3RW44 zu wählen. Im Motorabzweig zwischen Sanftstarter und Motor dürfen keine kapazitiven Elemente (z.
Seite 84: Vorgehensweise Für Die Projektierung
Projektierung 11.1 Projektierung allgemein 11.1.1 Vorgehensweise für die Projektierung 1. Auswahl des richtigen Starters Welche Applikation soll gestartet werden und welche Funktionalität wird vom Sanftstarter gewünscht. Kapitel Auswahl des richtigen Sanftstarters (Seite 84) 2. Berücksichtigung der Anlaufschwere und der Schalthäufigkeit Kapitel Anlaufschwere (Seite 86) und Kapitel Berechnung der zulässigen Schalthäufigkeit (Seite 92) 3.
Seite 85 Projektierung 11.1 Projektierung allgemein Schweranlauf (CLASS 20) 3RW30 3RW40 3RW44 Applikation Rührwerk Extruder Drehmaschine Fräsmaschine + empfohlener Sanftstarter x möglicher Sanftstarter Schwerstanlauf (CLASS 30) 3RW30 3RW40 3RW44 Applikation großer Ventilator Kreissäge / Bandsäge Zentrifuge Mühle Brecher + empfohlener Sanftstarter 2) großer Ventilator: Massenträgheit (Schwungmasse) des Ventilators ≥ 10 x der Massenträgheit des Motors Sanftstarter-Funktionen 3RW30 3RW40...
Seite 86: Anlaufschwere
Hinweis SIRIUS Sanftstarter 3RW44 Weitere Informationen zum SIRIUS Sanftstarter entnehmen Sie dem Systemhandbuch 3RW44. Das Handbuch können Sie kostenlos downloaden (http://support.automation.siemens.com/WW/view/de/21772518). 11.2 Anlaufschwere Für die richtige Auslegung eines Sanftstarters ist es wichtig, die Anlaufzeit (Anlaufschwere) der Applikation zu kennen und zu berücksichtigen. Lange Anlaufzeiten bedeuten höhere thermische Belastung für die Thyristoren des Sanftstarters.
Seite 87: Anwendungsbeispiele Für Normalanlauf (Class 10) Für 3Rw30 Und 3Rw40
Projektierung 11.2 Anlaufschwere 11.2.1 Anwendungsbeispiele für Normalanlauf (CLASS 10) für 3RW30 und 3RW40 Vorgeschlagene Grundeinstellungen der Parameter Unter den unten angegebenen Randbedingungen kann für Normalanlaufverhalten (CLASS 10-Anlauf) der Sanftstarter genauso groß gewählt werden wie die Leistung des eingesetzten Motors. Im Kapitel Technische Daten (Seite 135) finden Sie entsprechend der benötigten Anlaufschwere einen passenden Sanftstarter für die benötigte Motorleistung.
Seite 88: Anwendungsbeispiele Für Schweranlauf (Class 20) Nur 3Rw40
Projektierung 11.2 Anlaufschwere 11.2.2 Anwendungsbeispiele für Schweranlauf (CLASS 20) nur 3RW40 Vorgeschlagene Grundeinstellungen der Parameter Unter den unten angegebenen Randbedingungen muss für Schweranlaufverhalten (CLASS 20-Anlauf) der Sanftstarter mindestens eine Leistungsstufe größer gewählt werden als die Leistung des eingesetzten Motors. Im Kapitel Technische Daten (Seite 135) finden Sie, entsprechend der benötigten Anlaufschwere, einen passenden Sanftstarter für die benötigte Motorleistung.
Seite 89: Einschaltdauer Und Schalthäufigkeit
Projektierung 11.3 Einschaltdauer und Schalthäufigkeit 11.3 Einschaltdauer und Schalthäufigkeit Die SIRIUS Sanftstarter 3RW30 und 3RW40 sind, bezogen auf den Motorbemessungsstrom und die Anlaufschwere, für eine maximal zulässige Schalthäufigkeit bei einer relativen Einschaltdauer dimensioniert (siehe Kapitel Technische Daten (Seite 135)). Werden diese Werte überschritten, muss der Sanftstarter gegebenenfalls größer dimensioniert werden.
Seite 90: Reduzierung Der Bemessungsdaten
(siehe Kapitel Strombegrenzungswert einstellen (Seite 114)). Für die Auslegung von Sanftstartern für Motoren mit hohen Anlaufstromverhältnissen (typisch I/I ≥ 8) wenden Sie sich an Siemens Technical Assistance (siehe Kapitel Technical Assistance (Seite 97)). SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 91: Aufstellhöhe Und Umgebungstemperatur
Projektierung 11.6 Aufstellhöhe und Umgebungstemperatur 11.6 Aufstellhöhe und Umgebungstemperatur Aufstellhöhe Die zulässige Aufstellhöhe darf 5000 m über NN nicht überschreiten (über 5000 m auf Anfrage). Wenn die Aufstellhöhe 1000 m überschreitet, erfordert dies eine Reduzierung des Bemessungsbetriebsstroms aus thermischen Gründen. Wenn die Aufstellhöhe 2000 m überschritten wird, erfordert dies zusätzlich eine Reduzierung der Bemessungsspannung wegen der eingeschränkten Isolationsfestigkeit.
Seite 92: Berechnung Der Zulässigen Schalthäufigkeit
Projektierung 11.7 Berechnung der zulässigen Schalthäufigkeit Einbaulage, Aufbauart Die Einbaulage und Aufbauart (siehe Kapitel Einbau des Sanftstarters (Seite 63)) kann sich auf die zulässige Schalthäufigkeit der Sanftstarter auswirken. Im Kapitel Berechnung der zulässigen Schalthäufigkeit (Seite 92) finden Sie die zulässigen Einbau- und Aufbaukombination mit den dadurch resultierenden Faktoren für die Schalthäufigkeit der Sanftstarter.
Seite 93 Projektierung 11.7 Berechnung der zulässigen Schalthäufigkeit SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 94 Projektierung 11.7 Berechnung der zulässigen Schalthäufigkeit SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 95 Projektierung 11.7 Berechnung der zulässigen Schalthäufigkeit MLFB a (mm) a (in) b (mm) b (in) c (mm) c (in) 3RW30 1./3RW30 2. 0,59 2,36 1,56 3RW30 3./3RW30 4 1,18 2,36 1,56 3RW40 2. 0,59 2,36 1,56 3RW40 3./3RW40 4. 1,18 2,36 1,56 3RW40 5./3RW40 7.
Seite 96: Beispiel Zur Berechnung Der Schalthäufigkeit
Projektierung 11.7 Berechnung der zulässigen Schalthäufigkeit 11.7.2 Beispiel zur Berechnung der Schalthäufigkeit Aufgabe Es soll die maximal zulässige Schalthäufigkeit eines 5,5 kW (12,5 A) Sanftstarters 3RW4024 ermittelt werden. Die Anforderungen sind Dicht-an-Dicht-Aufstellung, senkrechte Einbaulage. Die Randbedingung ist eine Hochlaufzeit von ca. 3 s (z. B ein Pumpenmotor mit CLASS 10- Anlauf) bei einer Umgebungstemperatur von 40 °Celsius.
Seite 97: Hilfsmittel Zur Projektierung
Online-Konfigurator unter www.siemens.de/sanftstarter (http://www.siemens.de/sanftstarter). 11.8.2 Technical Assistance Der Technical Assistance von Siemens unterstützt Sie persönlich bei der Auswahl des richtigen Geräts sowie bei technischen Fragen zu Niederspannungsschaltgeräten. Technical Assistance: Telephone: +49 (0) 911-895-5900 (8°° - 17°° CET) Fax: +49 (0) 911-895-5907 E-mail: (mailto:technical-assistance@siemens.com)
Seite 98: Bestellnummernsystematik 3Rw30
Projektierung 11.9 Bestellnummernsystematik 3RW30 11.9 Bestellnummernsystematik 3RW30 Bemessungsstrom und Bemessungsleistung bei U = 400 V / 460 V und T = 40 °C / 50 °C Ie = 3,6 A / 3 A Pe = 1,5 kW / 1,5 hp Baugröße S00 Ie = 6,5 A / 4,8 A Pe = 3 kW / 3 hp...
Seite 99: Bestellnummernsystematik 3Rw40
Projektierung 11.10 Bestellnummernsystematik 3RW40 11.10 Bestellnummernsystematik 3RW40 Bemessungsstrom und Bemessungsleistung bei U = 400 V / 460 V und T = 40 °C / 50 °C Ie = 12,5 A / 11 A Pe = 5,5 Kw / 7,5 hp Baugröße S0 Ie = 25 A / 23 A Pe = 11 kW / 15 hp...
Seite 100 Projektierung 11.10 Bestellnummernsystematik 3RW40 SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 101: Inbetriebnehmen
Inbetriebnehmen 12.1 Herstellen und Sicherstellen des spannungsfreien Zustands vor Arbeitsbeginn GEFAHR Gefährliche Spannung. Lebensgefahr oder Gefahr schwerer Verletzung. • Vor Beginn der Arbeiten Anlage und Gerät spannungsfrei schalten. • Gerät gegen Wiedereinschalten sichern. • Spannungsfreiheit feststellen. • Erden und kurzschließen. •...
Seite 102: Inbetriebnahme 3Rw30
Inbetriebnehmen 12.2 Inbetriebnahme 3RW30 12.2 Inbetriebnahme 3RW30 Inbetriebnahme, Beschreibung der Einstellparameter für den Anlauf und für den Ausgang 12.2.1 Vorgehensweise Inbetriebnahme 1. Spannungen und Verdrahtung kontrollieren. 2. Anlaufparameter einstellen (Parametervorschläge siehe Tabelle Schnellinbetriebnahme). 3. Motor anlaufen lassen und Parameter wenn nötig optimieren (siehe Tabelle Schnellinbetriebnahme).
Seite 103: Schnellinbetriebnahme 3Rw30 Und Optimierung Der Einstellparameter
Inbetriebnehmen 12.2 Inbetriebnahme 3RW30 12.2.2 Schnellinbetriebnahme 3RW30 und Optimierung der Einstellparameter SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 104: Einstellen Der Sanftanlauffunktion
Inbetriebnehmen 12.2 Inbetriebnahme 3RW30 12.2.3 Einstellen der Sanftanlauffunktion Spannungsrampe Der Sanftanlauf wird beim SIRIUS Sanftstarter 3RW30 durch eine Spannungsrampe erreicht. Die Klemmenspannung des Motors wird innerhalb einer einstellbaren Rampenzeit von einer parametrierbaren Startspannung bis auf Netzspannung angehoben. SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 105: Startspannung Einstellen
Inbetriebnehmen 12.2 Inbetriebnahme 3RW30 12.2.4 Startspannung einstellen Potentiometer U An dem Potentiometer U wird die Höhe der Startspannung eingestellt. Der Wert der Startspannung bestimmt die Höhe des Einschaltdrehmoments des Motors. Eine kleinere Startspannung hat ein kleineres Anzugsdrehmoment (sanfteren Anlauf) und kleineren Anlaufstrom zur Folge.
Seite 106: Ausgang On
Inbetriebnehmen 12.2 Inbetriebnahme 3RW30 ACHTUNG Gefahr von Sachschäden Achten Sie darauf, dass die eingestellte Rampenzeit länger als die tatsächliche Motorhochlaufzeit ist. Ansonsten kann der SIRIUS 3RW30 beschädigt werden, da die internen Bypasskontakte nach Ablauf der eingestellten Rampenzeit schließen. Ist der Motorhochlauf noch nicht vollzogen, fließt ein AC3-Strom, der das Bypasskontaktsystem beschädigen kann.
Seite 107: 3Rw30: Anzeigenübersicht
Hauptstromkreis eingebunden werden. 2) Fehler kann durch Wegnahme des Startbefehls an Starteingang quittiert werden. 3) Steuerspannung ausschalten und wieder einschalten. Steht der Fehler immer noch an, setzen Sie sich mit Ihrem Siemens-Ansprechpartner oder dem Technical Assistance in Verbindung. SIRIUS 3RW30 / 3RW40...
Seite 108: 3Rw30: Fehlerbehandlung
Möglichkeit 3: Motorphase T1/T2/T3 ist Motor korrekt anschließen. (z. B. Brücken im nicht angeschlossen. Motorklemmkasten, Reparaturschalter schließen usw.) Gerätefehler Sanftstarter defekt. Setzen Sie sich mit Ihrem SIEMENS- Ansprechpartner oder dem Technical Assistance in Verbindung. SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 109: Inbetriebnahme 3Rw40
Inbetriebnehmen 12.5 Inbetriebnahme 3RW40 12.5 Inbetriebnahme 3RW40 Inbetriebnahme, Beschreibung der Einstellparameter für den Anlauf, den Auslauf, den Motorschutz und die Ausgänge 12.5.1 Vorgehensweise Inbetriebnahme 1. Spannungen und Verdrahtung kontrollieren. 2. Anlaufparameter und Auslaufparameter einstellen (Parametervorschläge siehe Tabelle Schnellinbetriebnahme). 3. Motorüberlastfunktion einstellen (wenn gewünscht). 4.
Seite 110: Schnellinbetriebnahme 3Rw40 Und Optimierung Der Einstellparameter
Inbetriebnehmen 12.5 Inbetriebnahme 3RW40 12.5.2 Schnellinbetriebnahme 3RW40 und Optimierung der Einstellparameter SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 111: Einstellen Der Sanftanlauffunktion
Inbetriebnehmen 12.5 Inbetriebnahme 3RW40 12.5.3 Einstellen der Sanftanlauffunktion Spannungsrampe Der Sanftanlauf wird beim SIRIUS Sanftstarter 3RW40 durch eine Spannungsrampe erreicht. Die Klemmenspannung des Motors wird innerhalb einer einstellbaren Rampenzeit von einer parametrierbaren Startspannung bis auf Netzspannung angehoben. SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 112: Startspannung Einstellen
Inbetriebnehmen 12.5 Inbetriebnahme 3RW40 12.5.4 Startspannung einstellen Potentiometer U Am Potentiometer U wird die Höhe der Startspannung eingestellt. Der Wert der Startspannung bestimmt die Höhe des Einschaltdrehmoments des Motors. Eine kleinere Startspannung hat ein kleineres Anzugsdrehmoment (sanfteren Anlauf) und kleineren Anlaufstrom zur Folge.
Seite 113: Strombegrenzung In Verbindung Mit Anlauf Spannungsrampe Und Hochlauferkennung
Inbetriebnehmen 12.5 Inbetriebnahme 3RW40 12.5.6 Strombegrenzung in Verbindung mit Anlauf Spannungsrampe und Hochlauferkennung Strombegrenzung Der SIRIUS Sanftstarter 3RW40 misst mittels integrierter Stromwandler kontinuierlich den Phasenstrom (Motorstrom). Während des Anlaufvorgangs kann der fließende Motorstrom aktiv durch den Sanftstarter begrenzt werden. Die Strombegrenzungsfunktion überlagert die Funktion der Spannungsrampe.
Seite 114: Motorstrom Einstellen
Inbetriebnehmen 12.5 Inbetriebnahme 3RW40 12.5.7 Motorstrom einstellen Potentiometer I Am Potentiometer I muss der Bemessungsbetriebsstrom des Motors entsprechend der vorliegenden Netzspannung bzw. der Motorverschaltung (Stern/Dreieck) eingestellt werden. Auf diesen eingestellten Wert bezieht sich auch der elektronische Motorüberlastschutz, wenn er aktiviert ist. Zulässige Einstellwerte bezogen auf die gewünschte Motor- Überlastauslöseklasse, siehe Kapitel Motorstromeinstellwerte (Seite 119).
Seite 115 Inbetriebnehmen 12.5 Inbetriebnahme 3RW40 Beispiel ● Potentiometer I eingestellt auf 100 A ● Potentiometer xI eingestellt auf 5 ⇒ Strombegrenzung 500 A. Wird der eingestellte Strombegrenzungswert erreicht, wird die Motorspannung durch den Sanftstarter so weit abgesenkt bzw. geregelt, dass der Strom nicht den eingestellten Strombegrenzungswert übersteigt.
Seite 116: Optimierte Einstellbereiche Für Die Strombegrenzung
Inbetriebnehmen 12.5 Inbetriebnahme 3RW40 12.5.9 Optimierte Einstellbereiche für die Strombegrenzung Beispiel für die optimierten Einstellbereiche der Strombegrenzung bei den Sanftstartern 3RW40 ① ② Motor Begrenzung ③ Bild 12-1 Optimierte Einstellbereiche der Strombegrenzung Beispiel für die Berechnung der Strombegrenzung Bis Erzeugnisstand E06 (bei 3RW40 Ab Erzeugnisstand E07 (bei 3RW40 Baugröße S0, S2, S3) bzw.
Seite 117: Hochlauferkennung
Inbetriebnehmen 12.6 Einstellen der Sanftauslauffunktion 12.5.10 Hochlauferkennung Der SIRIUS Sanftstarter verfügt über eine Motorhochlauferkennung, welche unabhängig von der Startart immer aktiv ist. Wird ein erfolgter Motorhochlauf erkannt, wird die Motorspannung entsprechend auf 100 % der Netzspannung erhöht. Die Thyristoren des Sanftstarters werden durch die im Gerät integrierten Bypasskontakte überbrückt und der erfolgte Hochlauf über den Ausgang BYPASS und die LED STATE/BYPASSED angezeigt.
Seite 118: Einstellen Der Motorschutzfunktion
Inbetriebnehmen 12.7 Einstellen der Motorschutzfunktion 12.7 Einstellen der Motorschutzfunktion Der Überlastschutz des Motors wird auf Basis der Wicklungstemperatur des Motors realisiert. Daraus wird abgeleitet, ob der Motor überlastet ist, oder im normalen Betriebsbereich arbeitet. Die Wicklungstemperatur kann entweder über die integrierte elektronische Motorüberlastfunktion berechnet, oder über einen angeschlossenen Motorthermistor gemessen werden.
Seite 119: Motorstromeinstellwerte
Inbetriebnehmen 12.7 Einstellen der Motorschutzfunktion Hinweis Die Bemessungsdaten der Sanftstarter beziehen sich auf Normalanlauf (CLASS 10). Bei Schweranlauf (> CLASS 10) muss gegebenenfalls der Sanftstarter überdimensioniert werden. Es kann nur ein reduzierter Motorbemessungsstrom (siehe Kapitel Motorstromeinstellwerte (Seite 119)) gegenüber dem Sanftstarter-Bemessungsstrom eingestellt werden, ansonsten wird über die LED OVERLOAD (blinkt rot) eine Fehlermeldung angezeigt und der SIRIUS Sanftstarter 3RW kann nicht gestartet werden.
Seite 120: Thermistormotorschutz
Inbetriebnehmen 12.8 Thermistormotorschutz 12.8 Thermistormotorschutz (optional bei 3RW40 2. bis 3RW40 4. mit Bemessungssteuerspannung AC/DC 24 V) Thermistormotorschutz Nach dem Entfernen der Kupferbrücke zwischen Klemme T11/21 und T22 kann wahlweise entweder ein in der Motorwicklung integrierter Thermistor vom Typ Klixon (an KlemmeT11/T21- T22) oder PTC Typ A (an KlemmeT11/T21-T12) angeschlossen und ausgewertet werden.
Seite 121: Funktion Der Ausgänge
Inbetriebnehmen 12.10 Funktion der Ausgänge 12.10 Funktion der Ausgänge 12.10.1 Funktion des Ausgangs BYPASSED und ON/RUN Ausgangskontakt Bypassed Der Ausgang BYPASSED an Klemme 23/24 schließt, sobald der SIRIUS Sanftstarter 3RW40 den Motorhochlauf erkannt hat (siehe Kapitel Hochlauferkennung (Seite 117)). Gleichzeitig schließen die integrierten Bypasskontakte und überbrücken die Thyristoren. Sobald der Starteingang IN weggenommen wird, öffnen die integrierten Bypasskontakte und der Ausgang 23/24.
Seite 122: Parametrierung Der Ausgänge 3Rw40
Inbetriebnehmen 12.10 Funktion der Ausgänge Umstellung des Ausgangs der Funktion ON (Werkseinstellung) auf RUN Mittels Tastenkombination kann die Funktion des Ausgangs von ON auf RUN umgestellt werden (siehe Kapitel Parametrierung der Ausgänge 3RW40 (Seite 122)). Eingestellte Funktion RUN: Bei anstehendem Signal an Klemme 1 (IN) schließt der potentialfreie Ausgangskontakt an Klemme 13/14 und bleibt so lange geschlossen, wie der Startbefehl ansteht und danach bis die eingestellte Auslaufzeit abgelaufen ist.
Seite 123 Inbetriebnehmen 12.10 Funktion der Ausgänge Ablauf Umparametrierung Ausgang ON/RUN A: Steuerspannung steht an und der Sanftstarter ist in störungsfreier Grundstellung: Die LED Device zeigt Dauerlicht grün, Die LEDs STATE/BYPASSED und FAILURE sind aus. Die LED AUTO zeigt die Farbe des eingestellten Rücksetzmodus an. B: Programmierung starten: (Beim Gerät 3RW40 2 die Abdeckung von RESET MODE wie in Kapitel Einstellen des RESET MODE (Seite 125) gezeigt entfernen.) Die Taste RESET MODE (2) länger als 2 s...
Seite 124: Funktion Des Ausgangs Failure/Overload
Inbetriebnehmen 12.10 Funktion der Ausgänge E: Programmierung beenden und Einstellungen speichern: Taste RESET/TEST (1) länger als 1 s drücken, bis die LED DEVICE (3) grün leuchtet. Bei erfolgreicher Parametrierung zeigen die LEDs wieder folgenden Zustand: Die LED DEVICE zeigt Dauerlicht grün, die LEDs STATE/BYPASSED und FAILURE sind aus.
Seite 125: Reset Mode Und Funktion Der Taste Reset/Test
Inbetriebnehmen 12.11 RESET MODE und Funktion der Taste RESET/TEST 12.11 RESET MODE und Funktion der Taste RESET/TEST 12.11.1 SIRIUS Sanftstarter 3RW40 2. bis 3RW40 4. 12.11.1.1 Einstellen des RESET MODE Anordnung der Taste RESET bei 3RW40 2. hinter Bezeichnungsschild. Auto RESET gelb Manuell RESET (Werkseinstellung)
Seite 126: Remote / Fernreset
Inbetriebnehmen 12.11 RESET MODE und Funktion der Taste RESET/TEST 12.11.1.3 Remote / Fernreset Remote / Fernreset (LED RESET MODE grün) Eine anstehende Fehlermeldung kann durch Wegnahme der Steuerspeisespannung für >1,5 s zurückgesetzt werden. 12.11.1.4 Auto RESET Auto RESET (LED RESET MODE gelb) Ist der Auto RESET MODE eingestellt, erfolgt ein automatisches Rücksetzen des Fehlers.
Seite 127: Sirius Sanftstarter 3Rw40 5. Bis 3Rw40 7
Inbetriebnehmen 12.11 RESET MODE und Funktion der Taste RESET/TEST 12.11.2 SIRIUS Sanftstarter 3RW40 5. bis 3RW40 7. 12.11.2.1 Einstellen des RESET MODE Auto RESET gelb Manuell / (Remote) RESET (Werkseinstellung) Taste RESET MODE Mit Betätigen der Taste RESET MODE wird festgelegt, wie im Fehlerfall ein Reset durchgeführt werden soll.
Seite 128: Auto Reset
Inbetriebnehmen 12.11 RESET MODE und Funktion der Taste RESET/TEST Remote / Fernreset mit Resetbaustein (LED AUTO aus) Durch Ansteuerung des optionalen, aufgesetzten Resetbausteins (3RU1900-2A) kann ein Remote RESET durchgeführt werden (der am Starter eingestellte RESET MODE ist MANUELL RESET). 12.11.2.4 Auto RESET Auto RESET (LED AUTO gelb) Ist der Auto RESET Mode eingestellt, erfolgt ein automatisches Rücksetzen des Fehlers.
Seite 129: 3Rw402 / 3Rw403 / 3Rw404: Anzeigenübersicht
Inbetriebnehmen 12.12 3RW402 / 3RW403 / 3RW404: Anzeigenübersicht 12.12 3RW402 / 3RW403 / 3RW404: Anzeigenübersicht SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 130 Inbetriebnehmen 12.12 3RW402 / 3RW403 / 3RW404: Anzeigenübersicht WARNUNG Automatischer Wiederanlauf. Kann zu Tod, schwerer Körperverletzung oder Sachbeschädigung führen. Der automatische Rücksetzmodus (AUTO RESET) darf nicht in Anwendungen verwendet werden, in denen der unerwartete Neustart des Motors zu Personen- oder Sachschäden führen kann.
Seite 131: 3Rw405 / 3Rw407: Anzeigenübersicht
Inbetriebnehmen 12.13 3RW405 / 3RW407: Anzeigenübersicht 12.13 3RW405 / 3RW407: Anzeigenübersicht SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 132: 3Rw40: Fehlerbehandlung
Inbetriebnehmen 12.14 3RW40: Fehlerbehandlung WARNUNG Automatischer Wiederanlauf. Kann zu Tod, schwerer Körperverletzung oder Sachbeschädigung führen. Der automatische Rücksetzmodus (AUTO RESET) darf nicht in Anwendungen verwendet werden, in denen der unerwartete Neustart des Motors zu Personen- oder Sachschäden führen kann. Der Startbefehl (z. B. durch einen Kontakt oder die SPS) muss vor einem Resetbefehl zurückgesetzt werden, da bei anstehendem Startbefehl nach dem Resetbefehl automatisch ein erneuter, selbsttätiger Wiederanlauf erfolgt.
Seite 133 Inbetriebnehmen 12.14 3RW40: Fehlerbehandlung Fehler Ursache Lösung Versorgungsspannung Elektronik Steuerspeisespannung entspricht nicht Steuerspeisespannung kontrollieren, evtl. unzulässig: der Bemessungsspannung des verursacht durch Spannungsausfall, Sanftstarters. Spannungseinbruch, falsche Steuerspeisespannung. Bei Ursache durch Netzschwankungen stabilisiertes Netzteil verwenden. Unzulässige Ie/CLASS-Einstellung Der eingestellte Den eingestellten und IN (0->1) Bemessungsbetriebsstrom I des Motors Bemessungsbetriebsstrom des Motors...
Seite 134 Möglichkeit 3: Motorphase T1/T2/T3 ist Motor korrekt anschließen. (z. B. Brücken nicht angeschlossen. im Motorklemmkasten, Reparaturschalter schließen usw.) Gerätefehler Sanftstarter defekt. Setzen Sie sich mit Ihrem SIEMENS- Ansprechpartner oder dem Technical Assistance in Verbindung. SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 135: Technische Daten
Technische Daten 13.1 3RW30 13.1.1 Übersicht Die SIRIUS Sanftstarter 3RW30 reduzieren die Motorspannung durch variablen Phasenanschnitt und heben sie rampenförmig von einer einstellbaren Startspannung bis auf Netzspannung an. Dabei begrenzen diese Geräte im Hochlauf sowohl Strom als auch Drehmoment und vermeiden die bei Direkt- oder Stern-Dreieck-Start auftretenden Stöße. Mechanische Belastungen und Netzspannungseinbrüche lassen sich auf diese Weise zuverlässig verringern.
Seite 136: Auswahl Und Bestelldaten Für Standard- Anwendungen Und Normalanlauf
Technische Daten 13.1 3RW30 13.1.2 Auswahl und Bestelldaten für Standard- Anwendungen und Normalanlauf SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 137 Technische Daten 13.1 3RW30 Hinweis Zur Auswahl des Sanftstarters ist der Motorbemessungsstrom ausschlaggebend. Beachten Sie die Hinweise für die Auswahl von Sanftstartern im Kapitel Projektieren (Seite 83). Randbedingung Normalanlauf: max. Rampenzeit 3 s, Anlaufstrom 300 %, 20 Starts/Stunde, Einschaltdauer 30 % Einzelaufstellung, Aufstellungshöhe max.
Seite 138: Steuerelektronik 3Rw 30
Technische Daten 13.1 3RW30 13.1.3 Steuerelektronik 3RW 30..-.BB.. 13.1.4 Steuerzeiten und Parameter 3RW30..-.BB.. SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 139: Leistungselektronik 3Rw30
Technische Daten 13.1 3RW30 13.1.5 Leistungselektronik 3RW30..-.BB.. 13.1.6 Leistungselektronik 3RW30 13, 14, 16, 17, 18-.BB.. SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 140: Leistungselektronik 3Rw30 26, 27, 28-.Bb
Technische Daten 13.1 3RW30 13.1.7 Leistungselektronik 3RW30 26, 27, 28-.BB.. 13.1.8 Leistungselektronik 3RW30 36, 37, 38, 46, 47-.BB.. SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 141: Anschlussquerschnitte Hauptleiter 3Rw30
Technische Daten 13.1 3RW30 13.1.9 Anschlussquerschnitte Hauptleiter 3RW30 SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 142: Anschlussquerschnitte Hilfsleiter 3Rw30
Technische Daten 13.1 3RW30 13.1.10 Anschlussquerschnitte Hilfsleiter 3RW30 13.1.11 Elektromagnetische Verträglichkeit nach EN 60947-4-2 SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 143: Empfohlene Filter
Technische Daten 13.1 3RW30 13.1.12 Empfohlene Filter 13.1.13 Zuordnungsarten Nach welcher Zuordnungsart der Motorabzweig mit Sanftstarter aufgebaut wird, hängt von den Anforderungen der Applikation ab. Im Normalfall genügt der sicherungslose Aufbau (Kombination von Leistungsschalter + Sanftstarter). Soll die Zuordnungsart 2 erfüllt werden, müssen im Motorabzweig Halbleiterschutzsicherungen verwendet werden.
Seite 144: Sicherungslose Ausführung
Technische Daten 13.1 3RW30 13.1.14 Sicherungslose Ausführung Zur Auswahl der Geräte ist der Die Zuordnungsarten sind im Kapitel Motorbemessungsstrom zu beachten. Zuordnungsarten (Seite 143) erläutert. SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 145: Sicherungsbehaftete Ausführung (Reiner Leitungsschutz)
Technische Daten 13.1 3RW30 13.1.15 Sicherungsbehaftete Ausführung (reiner Leitungsschutz) Die Zuordnungsarten sind im Kapitel = 50 kA bei 400 V. Zuordnungsarten (Seite 143) erläutert. 3NA3 805-1 (NH00), 5SB2 61 (DIAZED), Die Zuordnungsart 1 bezieht sich auf den 5SE2 201-6 (NEOZED). Sanftstarter in Verbindung mit dem aufgeführten Schutzorgan (Leistungsschalter/Sicherung), nicht aber auf...
Seite 146: Sicherungsbehaftete Auslegung Mit Sitor Sicherungen 3Ne1
Technische Daten 13.1 3RW30 13.1.16 Sicherungsbehaftete Auslegung mit SITOR Sicherungen 3NE1 Aufbau nach Zuordnungsart 2, mit SITOR Ganzbereichssicherungen (F´1) für den kombinierten Thyristor- und Leitungsschutz. Die Zuordnungsarten sind im Kapitel = 50 kA bei 400 V. Zuordnungsarten (Seite 143) erläutert. Keine SITOR-Sicherung erforderlich! Die Zuordnungsart 2 bezieht sich auf den Alternativ: 3NA3 803 (NH00), 5SB2 21...
Seite 147: Sicherungsbehaftete Auslegung Mit Sitor Sicherungen 3Ne3/4/8
Technische Daten 13.1 3RW30 13.1.17 Sicherungsbehaftete Auslegung mit SITOR Sicherungen 3NE3/4/8 Aufbau nach Zuordnungsart 2, mit zusätzlichen SITOR Sicherungen (F3) für den reinen Thyristorschutz. SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 148 Technische Daten 13.1 3RW30 Die Zuordnungsarten sind im Kapitel = 50 kA bei 400 V. Zuordnungsarten (Seite 143) erläutert. Die Zuordnungsart 2 bezieht sich auf den Sanftstarter in Verbindung mit dem aufgeführten Schutzorgan (Leistungsschalter/Sicherung), nicht aber auf weitere im Abzweig befindliche Komponenten. SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 149: 3Rw40
Technische Daten 13.2 3RW40 13.2 3RW40 13.2.1 Übersicht Grundsätzlich haben die SIRIUS Sanftstarter 3RW40 alle Vorteile, die die Sanftstarter 3RW30 auch bieten. Die SIRIUS Sanftstarter 3RW40 zeichnen sich vor allem durch ihren geringen Platzbedarf aus. Integrierte Überbrückungskontakte vermeiden, dass an den Leistungshalbleitern (Thyristoren) nach dem Hochlauf des Motors Verlustleistung in Kauf genommen werden muss.
Seite 150: Auswahl Und Bestelldaten Für Standard- Anwendungen Und Normalanlauf (Class10)
Technische Daten 13.2 3RW40 13.2.2 Auswahl und Bestelldaten für Standard- Anwendungen und Normalanlauf (CLASS10) SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 151 Technische Daten 13.2 3RW40 Hinweis Zur Auswahl des Sanftstarters ist der Motorbemessungsstrom ausschlaggebend. Beachten Sie die Hinweise für die Auswahl von Sanftstartern im Kapitel Projektieren (Seite 83). Randbedingung Normalanlauf CLASS 10: max. Anlaufzeit 10 s, Strombegrenzung 300 %, 5 Starts/Stunde, Einschaltdauer 30 % Einzelaufstellung, Aufstellungshöhe max.
Seite 152: Auswahl Und Bestelldaten Für Standard- Anwendungen Und Normalanlauf (Class10) (Mit Thermistormotorschutz-Auswertung)
Technische Daten 13.2 3RW40 13.2.3 Auswahl und Bestelldaten für Standard- Anwendungen und Normalanlauf (CLASS10) (mit Thermistormotorschutz-Auswertung) SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 153 Technische Daten 13.2 3RW40 Hinweis Zur Auswahl des Sanftstarters ist der Motorbemessungsstrom ausschlaggebend. Beachten Sie die Hinweise für die Auswahl von Sanftstartern im Kapitel Projektierung (Seite 83). Randbedingung Normalanlauf CLASS10: max. Anlaufzeit 10 s, Strombegrenzung 300 %, 5 Starts/Stunde, Einschaltdauer 30 % Einzelaufstellung, Aufstellungshöhe max.
Seite 154: Auswahl Und Bestelldaten Für Standard- Anwendungen Und Normalanlauf (Class10)
Technische Daten 13.2 3RW40 13.2.4 Auswahl und Bestelldaten für Standard- Anwendungen und Normalanlauf (CLASS10) SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 155 Technische Daten 13.2 3RW40 Hinweis Zur Auswahl des Sanftstarters ist der Motorbemessungsstrom ausschlaggebend. Beachten Sie die Hinweise für die Auswahl von Sanftstartern im Kapitel Projektieren (Seite 83). Randbedingung Normalanlauf CLASS10: max. Anlaufzeit 10 s, Strombegrenzung 300 %, 5 Starts/Stunde, Einschaltdauer 30 % Einzelaufstellung, Aufstellungshöhe max.
Seite 156: Auswahl Und Bestelldaten Für Standard- Anwendungen Und Schweranlauf (Class20)
Technische Daten 13.2 3RW40 13.2.5 Auswahl und Bestelldaten für Standard- Anwendungen und Schweranlauf (CLASS20) SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 157 Technische Daten 13.2 3RW40 Hinweis Zur Auswahl des Sanftstarters ist der Motorbemessungsstrom ausschlaggebend. Beachten Sie die Hinweise für die Auswahl von Sanftstartern im Kapitel Projektieren (Seite 83). Randbedingung Normalanlauf CLASS10: max. Anlaufzeit 20 s, Strombegrenzung 300 %, 5 Starts/Stunde, Einschaltdauer 30 % Einzelaufstellung, Aufstellungshöhe max.
Seite 158: Auswahl Und Bestelldaten Für Standard- Anwendungen Und Schweranlauf (Class20)
Technische Daten 13.2 3RW40 13.2.6 Auswahl und Bestelldaten für Standard- Anwendungen und Schweranlauf (CLASS20) SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 159: Steuerelektronik 3Rw40 2., 3., 4
Technische Daten 13.2 3RW40 Hinweis Zur Auswahl des Sanftstarters ist der Motorbemessungsstrom ausschlaggebend. Beachten Sie die Hinweise für die Auswahl von Sanftstartern im Kapitel Projektierung (Seite 83). Randbedingung Normalanlauf CLASS10: max. Anlaufzeit 40 s, Strombegrenzung 350 %, 1 Starts/Stunde, Einschaltdauer 30 % Einzelaufstellung, Aufstellungshöhe max.
Seite 160: Steuerelektronik 3Rw40 5., 7
Technische Daten 13.2 3RW40 13.2.8 Steuerelektronik 3RW40 5., 7. 13.2.9 Steuerelektronik 3RW40 2., 3., 4. SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 161: Steuerelektronik 3Rw40 5., 7
Technische Daten 13.2 3RW40 13.2.10 Steuerelektronik 3RW40 5., 7. 13.2.11 Schutzfunktionen 3RW40 SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 162: Steuerzeiten Und Parameter 3Rw40
Technische Daten 13.2 3RW40 13.2.12 Steuerzeiten und Parameter 3RW40 SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 163: Leistungselektronik 3Rw40 2. Bis 7
Technische Daten 13.2 3RW40 13.2.13 Leistungselektronik 3RW40 2. bis 7. SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 164: Leistungselektronik 3Rw40 24, 26, 27, 28
Technische Daten 13.2 3RW40 13.2.14 Leistungselektronik 3RW40 24, 26, 27, 28 SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 165: Leistungselektronik 3Rw40 36, 37, 38, 46, 47
Technische Daten 13.2 3RW40 13.2.15 Leistungselektronik 3RW40 36, 37, 38, 46, 47 SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 166: Leistungselektronik 3Rw40 55, 56, 73, 74, 75, 76
Technische Daten 13.2 3RW40 13.2.16 Leistungselektronik 3RW40 55, 56, 73, 74, 75, 76 SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 167: Anschlussquerschnitte Hauptleiter 3Rw40 2., 3., 4
Technische Daten 13.2 3RW40 13.2.17 Anschlussquerschnitte Hauptleiter 3RW40 2., 3., 4. SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 168: Anschlussquerschnitte Hauptleiter 3Rw40 5., 7
Technische Daten 13.2 3RW40 13.2.18 Anschlussquerschnitte Hauptleiter 3RW40 5., 7. SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 169: Anschlussquerschnitte Hilfsleiter 3Rw40
Technische Daten 13.2 3RW40 13.2.19 Anschlussquerschnitte Hilfsleiter 3RW40 .. 13.2.20 Elektromagnetische Verträglichkeit nach EN 60947-4-2 SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 170: Empfohlene Filter
Technische Daten 13.2 3RW40 13.2.21 Empfohlene Filter Sanftstartertyp Nennstrom Empfohlene Filter Sanftstarter Spannungsbereich 200 ... 480 V Filtertyp Nennstrom Filter Anschlussklemmen 3RW40 36 4EF1512-1AA10 ( (http://www.epcos.com) ⇒ B84143B0050R110) 3RW40 37 4EF1512-2AA10 ( (http://www.epcos.com) ⇒ B84143B0066R110) 3RW40 38 4EF1512-3AA10 ( (http://www.epcos.com) ⇒ B84143B0090R110) 3RW40 46 4EF1512-3AA10...
Seite 171: Sicherungslose Ausführung
Technische Daten 13.2 3RW40 13.2.23 Sicherungslose Ausführung Zur Auswahl der Geräte ist der Die Zuordnungsarten sind im Kapitel Motorbemessungsstrom zu beachten. Die Zuordnungsarten (Seite 170) erläutert. Leistungsschalter 3RV13 und 3RV23 sind für Starterkombinationen (ohne Motorschutz) vorgesehen. Den Motorschutz übernimmt in diesen Fällen der Sanftstarter 3RW40.
Seite 172: Sicherungsbehaftete Ausführung (Reiner Leitungsschutz)
Technische Daten 13.2 3RW40 13.2.24 Sicherungsbehaftete Ausführung (reiner Leitungsschutz) Die Zuordnungsarten sind im Kapitel Zuordnungsarten (Seite 170) erläutert. Die Zuordnungsart 1 bezieht sich auf den Sanftstarter in Verbindung mit dem aufgeführten Schutzorgan (Leistungsschalter/Sicherung), nicht aber auf weitere im Abzweig befindliche Komponenten.
Seite 173: Sicherungsbehaftete Auslegung Mit Sitor Sicherungen 3Ne1
Technische Daten 13.2 3RW40 13.2.25 Sicherungsbehaftete Auslegung mit SITOR Sicherungen 3NE1 Aufbau nach Zuordnungsart 2, mit SITOR Ganzbereichssicherungen (F´1) für den kombinierten Thyristor- und Leitungsschutz. Die Zuordnungsarten sind im Kapitel Zuordnungsarten (Seite 170) erläutert. Die Zuordnungsart 2 bezieht sich auf den Sanftstarter in Verbindung mit dem aufgeführten Schutzorgan (Leistungsschalter/Sicherung), nicht aber auf weitere im Abzweig befindliche Komponenten.
Seite 174: Sicherungsbehaftete Auslegung Mit Sitor Sicherungen 3Ne3/4/8
Technische Daten 13.2 3RW40 13.2.26 Sicherungsbehaftete Auslegung mit SITOR Sicherungen 3NE3/4/8 Aufbau nach Zuordnungsart 2, mit zusätzlichen SITOR Sicherungen (F3) für den reinen Thyristorschutz. SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 175 Technische Daten 13.2 3RW40 Die Zuordnungsarten sind im Kapitel Zuordnungsarten (Seite 170) erläutert. Die Zuordnungsart 2 bezieht sich auf den Sanftstarter in Verbindung mit dem aufgeführten Schutzorgan (Leistungsschalter/Sicherung), nicht aber auf weitere im Abzweig befindliche Komponenten. SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 176: Motorschutz-Auslösekennlinien Bei 3Rw40 (Bei Symmetrie)
Technische Daten 13.2 3RW40 13.2.27 Motorschutz-Auslösekennlinien bei 3RW40 (bei Symmetrie) 13.2.28 Motorschutz-Auslösekennlinien bei 3RW40 (bei Unsymmetrie) SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 177: Maßbilder
Maßbilder 14.1 3RW30 für Standardanwendungen SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 178: 3Rw40 Für Standardanwendungen
Maßbilder 14.2 3RW40 für Standardanwendungen 14.2 3RW40 für Standardanwendungen SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 179 Maßbilder 14.2 3RW40 für Standardanwendungen SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 180 Maßbilder 14.2 3RW40 für Standardanwendungen SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 181: Schaltungsbeispiele
Schaltungsbeispiele 15.1 Anschlussbeispiel der optionalen Thermistormotorschutz- Auswertung Bei 3RW40 2 bis 3RW40 4 ist bei der Steuerspannungsvariante AC/DC 24 V eine optionale Thermistormotorschutz-Auswertung möglich. Hinweis Bei Anschluss eines Thermistors (PTC Typ A oder Klixon) müssen Sie die Kupferbrücke zwischen Klemme T11/21 und T22 entfernen. Bild 15-1 Optionale Thermistormotorschutz-Auswertung SIRIUS 3RW30 / 3RW40...
Seite 182: Ansteuerung Über Taster
Schaltungsbeispiele 15.2 Ansteuerung über Taster 15.2 Ansteuerung über Taster 15.2.1 3RW30 Ansteuerung über Taster Bild 15-2 Verdrahtung Steuerstromkreis und Hauptstromkreis 3RW30 (1) Zulässige Werte für Haupt- und Steuerspannung (MLFB-abhängig) siehe Kapitel Technische Daten (Seite 135) . (2) Alternativ kann der Motorabzweig sicherungslos oder sicherungsbehaftet und in Zuordnungsart 1 oder 2 aufgebaut werden.
Seite 183: 3Rw40 Ansteuerung Über Taster
Schaltungsbeispiele 15.2 Ansteuerung über Taster 15.2.2 3RW40 Ansteuerung über Taster Bild 15-3 Verdrahtung Steuerstromkreis 3RW40 2 - 3RW40 4 und Hauptstromkreis 3RW40 2 - 3RW40 7 SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 184 Schaltungsbeispiele 15.2 Ansteuerung über Taster Bild 15-4 Verdrahtung Steuerstromkreis 3RW40 5 - 3RW40 7 (1) Zulässige Werte für Haupt- und Steuerspannung (MLFB-abhängig) siehe Kapitel Technische Daten (Seite 135) . (2) Alternativ kann der Motorabzweig sicherungslos oder sicherungsbehaftet und in Zuordnungsart 1 oder 2 aufgebaut werden. Sicherungs- und Schaltgerätezuordnung siehe Kapitel Technische Daten (Seite 135) .
Seite 185: Ansteuerung Über Schalter
Schaltungsbeispiele 15.3 Ansteuerung über Schalter 15.3 Ansteuerung über Schalter 15.3.1 3RW30 Ansteuerung über Schalter Bild 15-5 Verdrahtung Steuerstromkreis und Hauptstromkreis (1) Zulässige Werte für Haupt- und Steuerspannung (MLFB-abhängig) siehe Kapitel Technische Daten (Seite 135). WARNUNG (2) Automatischer Wiederanlauf kann zu Tod, schwerer Körperverletzung oder Sachbeschädigung führen.
Seite 186: 3Rw40 Ansteuerung Über Schalter
Schaltungsbeispiele 15.3 Ansteuerung über Schalter 15.3.2 3RW40 Ansteuerung über Schalter Bild 15-6 Verdrahtung Steuerstromkreis 3RW40 2 - 3RW40 4 und Hauptstromkreis 3RW40 2 - 3RW40 7 SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 187 Schaltungsbeispiele 15.3 Ansteuerung über Schalter Bild 15-7 Verdrahtung Steuerstromkreis 3RW40 5 - 3RW40 7 (1) Zulässige Werte für Haupt- und Steuerspannung (MLFB-abhängig) siehe Kapitel Technische Daten (Seite 135). WARNUNG (2) Automatischer Wiederanlauf. Kann zu Tod, schwerer Körperverletzung oder Sachbeschädigung führen. Der Startbefehl (z.
Seite 188: Ansteuerung Automatikbetrieb
Schaltungsbeispiele 15.4 Ansteuerung Automatikbetrieb 15.4 Ansteuerung Automatikbetrieb 15.4.1 3RW30 Ansteuerung Automatikbetrieb Bild 15-8 Verdrahtung Steuerstromkreis und Hauptstromkreis 3RW30 (1) Zulässige Werte für Haupt- und Steuerspannung (MLFB-abhängig) siehe Kapitel Technische Daten (Seite 135). WARNUNG (2) Automatischer Wiederanlauf kann zu Tod, schwerer Körperverletzung oder Sachbeschädigung führen.
Seite 189: 3Rw40 Ansteuerung Automatikbetrieb
Schaltungsbeispiele 15.4 Ansteuerung Automatikbetrieb 15.4.2 3RW40 Ansteuerung Automatikbetrieb Bild 15-9 Verdrahtung Steuerstromkreis 3RW40 2 - 3RW40 4 und Hauptstromkreis 3RW40 2 - 3RW40 7 Bild 15-10 Verdrahtung Steuerstromkreis 3RW40 5 - 3RW40 7 (1) Zulässige Werte für Haupt- und Steuerspannung (MLFB-abhängig) siehe Kapitel Technische Daten (Seite 135).
Seite 190 Schaltungsbeispiele 15.4 Ansteuerung Automatikbetrieb WARNUNG (2) Automatischer Wiederanlauf. Kann zu Tod, schwerer Körperverletzung oder Sachbeschädigung führen. Der Startbefehl (z. B. durch die SPS oder Schalter S1) muss vor einem Resetbefehl zurückgesetzt werden, da bei anstehendem Startbefehl nach dem Resetbefehl automatisch ein erneuter, selbsttätiger Wiederanlauf erfolgt.
Seite 191: Ansteuerung Über Sps
Schaltungsbeispiele 15.5 Ansteuerung über SPS 15.5 Ansteuerung über SPS 15.5.1 3RW30 mit DC 24 V Ansteuerung über SPS Bild 15-11 Verdrahtung Steuerstromkreis und Hauptstromkreis 3RW30 (1) Zulässige Werte für Haupt- und Steuerspannung (MLFB-abhängig) siehe Kapitel Technische Daten (Seite 135). WARNUNG (2) Automatischer Wiederanlauf kann zu Tod, schwerer Körperverletzung oder Sachbeschädigung führen.
Seite 192: 3Rw40 Ansteuerung Über Sps
Schaltungsbeispiele 15.5 Ansteuerung über SPS 15.5.2 3RW40 Ansteuerung über SPS Bild 15-12 Verdrahtung Steuerstromkreis 3RW40 2 - 3RW40 4 (mit 24 V Steuerspannung) und Hauptstromkreis 3RW40 2 - 3RW40 7 SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 193 Schaltungsbeispiele 15.5 Ansteuerung über SPS Bild 15-13 Verdrahtung Steuerstromkreis 3RW40 5 - 3RW40 7 (1) Zulässige Werte für Haupt- und Steuerspannung (MLFB-abhängig) siehe Kapitel Technische Daten (Seite 135). WARNUNG (2) Automatischer Wiederanlauf. Kann zu Tod, schwerer Körperverletzung oder Sachbeschädigung führen. Der Startbefehl (z.
Seite 194: Ansteuerung Mit Optionalem Hauptschütz/Netzschütz
Schaltungsbeispiele 15.6 Ansteuerung mit optionalem Hauptschütz/Netzschütz 15.6 Ansteuerung mit optionalem Hauptschütz/Netzschütz 15.6.1 3RW30 Ansteuerung eines Hauptschützes Bild 15-14 Verdrahtung Steuerstromkreis und Hauptstromkreis 3RW30 (1) Zulässige Werte für Haupt- und Steuerspannung (MLFB-abhängig) siehe Kapitel Technische Daten (Seite 135). WARNUNG (2) Automatischer Wiederanlauf kann zu Tod, schwerer Körperverletzung oder Sachbeschädigung führen.
Seite 195: 3Rw40 Ansteuerung Eines Hauptschützes
Schaltungsbeispiele 15.6 Ansteuerung mit optionalem Hauptschütz/Netzschütz 15.6.2 3RW40 Ansteuerung eines Hauptschützes Bild 15-15 Verdrahtung Steuerstromkreis 3RW40 2 - 3RW40 4 und Hauptstromkreis 3RW40 2 - 3RW40 7 SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 196 Schaltungsbeispiele 15.6 Ansteuerung mit optionalem Hauptschütz/Netzschütz Bild 15-16 Verdrahtung Steuerstromkreis 3RW40 5 - 3RW40 7 Hinweis Soll ein Sanftauslauf ausgeführt werden, muss der Ausgang 13/14 auf die Funktion "RUN" umgestellt werden (siehe Kapitel Inbetriebnahme 3RW40 (Seite 109)). (1) Zulässige Werte für Haupt- und Steuerspannung (MLFB-abhängig) siehe Kapitel Technische Daten (Seite 135).
Seite 197: Reversierschaltung
Schaltungsbeispiele 15.7 Reversierschaltung 15.7 Reversierschaltung 15.7.1 3RW30 Reversierschaltung Bild 15-17 Verdrahtung Steuerstromkreis und Hauptstromkreis 3RW30 (1) Zulässige Werte für Haupt- und Steuerspannung (MLFB-abhängig) siehe Kapitel Technische Daten (Seite 135). WARNUNG (2) Automatischer Wiederanlauf kann zu Tod, schwerer Körperverletzung oder Sachbeschädigung führen. Fehler, hervorgerufen durch falsche Steuerspannung, fehlende Last und Phasenausfall (siehe Kapitel 3RW30: Anzeigenübersicht (Seite 52)) setzen sich bei gehender Ursache automatisch zurück.
Seite 198: 3Rw40 Reversierschaltung
Schaltungsbeispiele 15.7 Reversierschaltung 15.7.2 3RW40 Reversierschaltung Bild 15-18 Verdrahtung Steuerstromkreis 3RW40 2 - 3RW40 5 und Hauptstromkreis 3RW40 2 - 3RW40 7 SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 199 Schaltungsbeispiele 15.7 Reversierschaltung Bild 15-19 Verdrahtung Steuerstromkreis 3RW40 5 - 3RW40 7 (1) Zulässige Werte für Haupt- und Steuerspannung (MLFB-abhängig) siehe Kapitel Technische Daten (Seite 135). WARNUNG (2) Automatischer Wiederanlauf. Kann zu Tod, schwerer Körperverletzung oder Sachbeschädigung führen. Der Startbefehl (z. B. durch die SPS oder Schalter S1) muss vor einem Resetbefehl zurückgesetzt werden, da bei anstehendem Startbefehl nach dem Resetbefehl automatisch ein erneuter, selbsttätiger Wiederanlauf erfolgt.
Seite 200: Ansteuerung Einer Magnetischen Feststellbremse
Schaltungsbeispiele 15.8 Ansteuerung einer magnetischen Feststellbremse 15.8 Ansteuerung einer magnetischen Feststellbremse 15.8.1 3RW30 Motor mit magnetischer Feststellbremse Bild 15-20 Verdrahtung Steuerstromkreis und Hauptstromkreis 3RW30 (1) Zulässige Werte für Haupt- und Steuerspannung (MLFB-abhängig) siehe Kapitel Technische Daten (Seite 135). WARNUNG (2) Automatischer Wiederanlauf kann zu Tod, schwerer Körperverletzung oder Sachbeschädigung führen.
Seite 201: 3Rw40 2 - 3Rw40 4, Ansteuerung Eines Motors Mit Magnetischer Feststellbremse
Schaltungsbeispiele 15.8 Ansteuerung einer magnetischen Feststellbremse 15.8.2 3RW40 2 - 3RW40 4, Ansteuerung eines Motors mit magnetischer Feststellbremse Bild 15-21 Verdrahtung Steuerstromkreis / Hauptstromkreis 3RW40 2 - 3RW40 4 (1) Zulässige Werte für Haupt- und Steuerspannung (MLFB-abhängig) siehe Kapitel Technische Daten (Seite 135). WARNUNG (2) Automatischer Wiederanlauf.
Seite 202: 3Rw40 5 - 3Rw40 7 Ansteuerung Eines Motors Mit Magnetischer Feststellbremse
Schaltungsbeispiele 15.8 Ansteuerung einer magnetischen Feststellbremse 15.8.3 3RW40 5 - 3RW40 7 Ansteuerung eines Motors mit magnetischer Feststellbremse Bild 15-22 Verdrahtung Steuerstromkreis, Hauptstromkreis 3RW40 5 - 3RW40 7 (1) Zulässige Werte für Haupt- und Steuerspannung (MLFB-abhängig) siehe Kapitel Technische Daten (Seite 135). WARNUNG (2) Automatischer Wiederanlauf.
Seite 203: Not-Halt
Schaltungsbeispiele 15.9 Not-Halt 15.9 Not-Halt 15.9.1 3RW30 Not-Halt und Sicherheitsschaltgerät 3TK2823 Bild 15-23 Verdrahtung Steuerstromkreis Not-Halt Sicherheitsschaltgerät 3TK28 SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 204 Schaltungsbeispiele 15.9 Not-Halt Bild 15-24 Verdrahtung Steuerstromkreis und Hauptstromkreis 3RW30 (1) Zulässige Werte für Haupt- und Steuerspannung (MLFB-abhängig) siehe Kapitel Technische Daten (Seite 135). WARNUNG (2) Automatischer Wiederanlauf kann zu Tod, schwerer Körperverletzung oder Sachbeschädigung führen. - Bei Reset des 3TK28 - Fehler, hervorgerufen durch falsche Steuerspannung, fehlende Last und Phasenausfall (Siehe Kapitel 3RW30: Anzeigenübersicht (Seite 52)) setzen sich bei gehender Ursache automatisch zurück.
Seite 205: 3Rw40 2 - 3Rw40 4 Not-Halt Und Sicherheitsschaltgerät 3Tk2823
Schaltungsbeispiele 15.9 Not-Halt 15.9.2 3RW40 2 - 3RW40 4 Not-Halt und Sicherheitsschaltgerät 3TK2823 Bild 15-25 Verdrahtung Steuerstromkreis Not-Halt Sicherheitsschaltgerät 3TK28 SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 206 Schaltungsbeispiele 15.9 Not-Halt Bild 15-26 Verdrahtung Steuerstromkreis 3RW40 2 - 3RW40 4 und Hauptstromkreis 3RW402 bis 3RW40 7 (1) Zulässige Werte für Haupt- und Steuerspannung (MLFB-abhängig) siehe Kapitel Technische Daten (Seite 135). WARNUNG (2) Automatischer Wiederanlauf. Kann zu Tod, schwerer Körperverletzung oder Sachbeschädigung führen. Der Startbefehl (z.
Seite 207: 3Rw40 5 - 3Rw40 7 Not-Halt Und Sicherheitsschaltgerät 3Tk2823
Schaltungsbeispiele 15.9 Not-Halt 15.9.3 3RW40 5 - 3RW40 7 Not-Halt und Sicherheitsschaltgerät 3TK2823 Bild 15-27 Verdrahtung Steuerstromkreis Not-Halt Sicherheitsschaltgerät 3TK28 Bild 15-28 Verdrahtung Steuerstromkreis 3RW40 5 - 3RW40 7 und Hauptstromkreis 3RW40 2 bis 3RW40 7 SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 208 Schaltungsbeispiele 15.9 Not-Halt (1) Zulässige Werte für Haupt- und Steuerspannung (MLFB-abhängig) siehe Kapitel Technische Daten (Seite 135). WARNUNG (2) Automatischer Wiederanlauf. Kann zu Tod, schwerer Körperverletzung oder Sachbeschädigung führen. Der Startbefehl (z. B. durch die SPS oder Schalter S1) muss vor einem Resetbefehl zurückgesetzt werden, da bei anstehendem Startbefehl nach dem Resetbefehl (3TK oder 3RW) automatisch ein erneuter, selbsttätiger Wiederanlauf erfolgt.
Seite 209: 3Rw Und Schütz Zum Notstart
Schaltungsbeispiele 15.10 3RW und Schütz zum Notstart 15.10 3RW und Schütz zum Notstart 15.10.1 3RW30 und Schütz zum Notstart Bild 15-29 Verdrahtung Steuerstromkreis und Hauptstromkreis 3RW30 (1) Zulässige Werte für Haupt- und Steuerspannung (MLFB-abhängig) siehe Kapitel Technische Daten (Seite 135). WARNUNG (2) Automatischer Wiederanlauf kann zu Tod, schwerer Körperverletzung oder Sachbeschädigung führen.
Seite 210: 3Rw40 Und Schütz Zum Notstart
Schaltungsbeispiele 15.10 3RW und Schütz zum Notstart 15.10.2 3RW40 und Schütz zum Notstart Bild 15-30 Verdrahtung Steuerstromkreis 3RW40 2 - 3RW40 4 und Hauptstromkreis 3RW40 2 bis 3RW40 7 SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 211 Schaltungsbeispiele 15.10 3RW und Schütz zum Notstart Bild 15-31 Verdrahtung Steuerstromkreis 3RW40 5 - 3RW40 7 (1) Zulässige Werte für Haupt- und Steuerspannung (MLFB-abhängig) siehe Kapitel Technische Daten (Seite 135). WARNUNG (2) Automatischer Wiederanlauf. Kann zu Tod, schwerer Körperverletzung oder Sachbeschädigung führen. Der Startbefehl (z.
Seite 212: Dahlander
Schaltungsbeispiele 15.11 Dahlander 15.11 Dahlander 15.11.1 3RW30 und Start eines Dahlandermotors Bild 15-32 Verdrahtung Steuerstromkreis und Hauptstromkreis 3RW30 SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 213 Schaltungsbeispiele 15.11 Dahlander (1) Zulässige Werte für Haupt- und Steuerspannung (MLFB-abhängig) siehe Kapitel Technische Daten (Seite 135). WARNUNG (2) Automatischer Wiederanlauf kann zu Tod, schwerer Körperverletzung oder Sachbeschädigung führen. Fehler, hervorgerufen durch falsche Steuerspannung, fehlende Last und Phasenausfall (siehe Kapitel 3RW30: Anzeigenübersicht (Seite 52)) setzen sich bei gehender Ursache automatisch zurück.
Seite 214: 3Rw40 2 - 3Rw40 4 Und Start Eines Dahlandermotors
Schaltungsbeispiele 15.11 Dahlander 15.11.2 3RW40 2 - 3RW40 4 und Start eines Dahlandermotors Bild 15-33 Verdrahtung Steuerstromkreis 3RW40 2 - 3RW40 4 und Hauptstromkreis 3RW40 2 bis 3RW40 7 SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 215 Schaltungsbeispiele 15.11 Dahlander (1) Zulässige Werte für Haupt- und Steuerspannung (MLFB-abhängig) siehe Kapitel Technische Daten (Seite 135). WARNUNG (2) Automatischer Wiederanlauf. Kann zu Tod, schwerer Körperverletzung oder Sachbeschädigung führen. Der Startbefehl (z. B. durch die SPS oder Schalter S1) muss vor einem Resetbefehl zurückgesetzt werden, da bei anstehendem Startbefehl nach dem Resetbefehl automatisch ein erneuter, selbsttätiger Wiederanlauf erfolgt.
Seite 216: 3Rw40 5- 3Rw40 7 Und Start Eines Dahlandermotors
Schaltungsbeispiele 15.11 Dahlander 15.11.3 3RW40 5- 3RW40 7 und Start eines Dahlandermotors Bild 15-34 Verdrahtung Steuerstromkreis 3RW40 5 - 3RW40 7 SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 217 Schaltungsbeispiele 15.11 Dahlander Bild 15-35 Verdrahtung Hauptstromkreis 3RW40 5 - 3RW40 7 (1) Zulässige Werte für Haupt- und Steuerspannung (MLFB-abhängig) siehe Kapitel Technische Daten (Seite 135). WARNUNG (2) Automatischer Wiederanlauf. Kann zu Tod, schwerer Körperverletzung oder Sachbeschädigung führen. Der Startbefehl (z. B. durch die SPS oder Schalter S1) muss vor einem Resetbefehl zurückgesetzt werden, da bei anstehendem Startbefehl nach dem Resetbefehl automatisch ein erneuter, selbsttätiger Wiederanlauf erfolgt.
Seite 218 Schaltungsbeispiele 15.11 Dahlander SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 219: Zubehör
Zubehör 16.1 Rahmenklemmenblock für Sanftstarter Für Sanftstarter Typ Baugröße Ausführung Bestell-Nr. Rahmenklemmenblock für Sanftstarter für Rund- und Flachbandleiter (je Gerät 2 Stück erforderlich) 3RW40 5. 3RT19 55-4G bis 70 mm • 3RT19 56-4G bis 120 mm • 3TX7 500-0A Hilfsleiteranschluss für Rahmenklemme 3RW40 7.
Seite 220: Abdeckungen Für Sanftstarter
Zubehör 16.4 Abdeckungen für Sanftstarter 16.4 Abdeckungen für Sanftstarter Für Sanftstarter Typ Baugröße Bestell-Nr. Klemmenabdeckung für Rahmenklemmen zusätzlicher Berührungsschutz zum Befestigen an den Rahmenklemmen (je Gerät 2 Stück erforderlich) 3RW30 3. 3RT19 36-4EA2 3RW40 3. 3RW30 4. 3RT19 46-4EA2 3RW40 4. 3RW40 5.
Seite 221: Bausteine Für Reset
Zubehör 16.5 Bausteine für RESET 16.5 Bausteine für RESET Für Sanftstarter Typ Baugröße Ausführung Bestell-Nr. Baustein für Fernreset, elektrisch Arbeitsbereich 0,85 ... 1,1 x Us, Leistungsaufnahme AC 80 VA, DC 70 W, Einschaltdauer 0,2 s ... 4 s, Schalthäufigkeit 60/h 3RW40 5.
Seite 222: Verbindungsbausteine Zu Leistungsschaltern 3Rv10
Zubehör 16.6 Verbindungsbausteine zu Leistungsschaltern 3RV10 16.6 Verbindungsbausteine zu Leistungsschaltern 3RV10 Für Sanftstarter Typ Baugröße Leistungsschalter Bestell-Nr. Baugröße Verbindungsbausteine zu Leistungsschaltern 3RV10 3RW30 13, 3RA19 21-1A 3RW30 14, 3RW30 16, 3RW30 17, 3RW30 18 3RW30 26 3RA19 21-1A 3RW40 24 3RW40 26 3RW30 36 3RA19 31-1A...
Seite 223: Optionaler Lüfter Zur Erhöhung Der Schalthäufigkeit (3Rw40 2. - 3Rw40 4.)
Zubehör 16.8 Optionaler Lüfter zur Erhöhung der Schalthäufigkeit (3RW40 2. - 3RW40 4.) 16.8 Optionaler Lüfter zur Erhöhung der Schalthäufigkeit (3RW40 2. - 3RW40 4.) Für Sanftstarter Typ Baugröße Bestell-Nr. Lüfter (zur Erhöhung der Schalthäufigkeit und für Gerätemontage abweichend von der Normallage) 3RW40 2.
Seite 224 Zubehör 16.10 Betriebsanleitungen SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 225: Anhang
Anhang Daten für die Projektierung Siemens AG Technical Support Niederspannungs-Schalttechnik / Low-Voltage Control Systems Tel.: +49 (0) 911-895-5900 Fax: +49 (0) 911-895-5907 E-mail: technical-assistance@siemens.com Motordaten Siemens Motor? Bemessungsleistung: Bemessungsspannung: Netzfrequenz: Bemessungsstrom: Anzugsstrom: Bemessungsdrehzahl: U/min Bemessungsdrehmoment: Kippmoment: Massenträgheitsmoment: kg*m2 Drehzahlkennlinie / Drehmomentenkennlinie (Die Abstände der Drehzahlen bei den Wertepaaren müssen nicht gleich groß...
Seite 226 Anhang A.1 Daten für die Projektierung Lastdaten Art der Last (z. B. Pumpe, Mühle, ...): Bemessungsdrehzahl: U/min Bemessungsdrehmoment oder Bemessungsleistung Nm oder kW Massenträgheitsmoment (lastbezogen) kg*m Massenträgheitsmoment (motorbezogen) kg*m Drehzahlkennlinie / Drehmomentenkennlinie (Die Abstände der Drehzahlen bei den Wertepaaren müssen nicht gleich groß sein) "n "...
Seite 227: Tabelle Der Eingestellten Parameter
Anhang A.2 Tabelle der eingestellten Parameter Tabelle der eingestellten Parameter In der folgenden Tabelle können Sie Ihre eingestellten Parameter dokumentieren. SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 228: A.3 Korrekturblatt
Anhang A.3 Korrekturblatt Korrekturblatt Absender (bitte ausfüllen) SIEMENS AG Name I IA CE MK&ST 3 Firma / Dienststelle 92220 Amberg Anschrift Telefon Fax: 0 96 21 / 80-33 37 Systemhandbuch SIRIUS Sanftstarter 3RW30/40 Sind Sie beim Lesen dieses Handbuchs auf Fehler gestoßen? Bitte teilen Sie uns die Fehler auf diesem Vordruck mit.
Seite 229: Index
Index reduzieren, 90 Bypassbetrieb, 21 Bypasskontakte, 106, 117, 121 2-phasige Ansteuerung, 22 2-phasige Sanftstarter, 22 CLASS 10, 86, 87, 119 CLASS 15, 119 CLASS 20, 88, 119 3RW44, 15, 30, 105 CLASS-Einstellung, 36, 38, 118 Abschaltklasse, 36, 38, 118 Diagnose, 53, 57, 108, 132 Anlauf, 21 Dicht-an-Dicht-Aufstellung, 65 Anlaufschwere, 86...
Seite 230 Index Geräteeigenschutz, 39 Parameter dokumentieren, 227 Gerätekombinationen, 27 Phasenanschnittssteuerung, 21 Polarity Balancing, 22 Potentiometer CLASS, 118 Potentiometer Ie, 118 Potentiometer t, 112, 117 Halbleiterschutzsicherung, 40 Potentiometer xIe, 114 Hochlauf, 117 PROFIBUS, 15 Hochlauferkennung, 30, 33, 86 Projektierung, 83 PTC Thermistoren, 39 Pumpenauslauf, 35 Inbetriebnahme, 102, 109 Rahmenklemmenblock, 219...
Seite 231 Index Technical Assistance, 12 Temperatursensor, 39 Thermistormotorschutz, 36, 39, 120, 149, 181 Thermoclick, 39 Thyristor, 21, 22 Thyristorschutz, 40 Trennglied, 67 Überdimensionierung, 115 Überlastschutz, 38 Umgebungstemperatur, 90, 91 Wasserschlag, 35 Wiederbereitschaftszeit Geräteeigenschutz, 39 Motorüberlastschutz, 38 Thermistormotorschutz, 39 Zubehör, 219 Rahmenklemmenblock, 219 Zuordnungsart, 40, 69, 71, 72, 143 1, 143, 170 2, 143, 170...
Seite 232 Index SIRIUS 3RW30 / 3RW40 Gerätehandbuch, 03/2014, NEB535199501000/RS-AA/004...
Seite 234: Service & Support
Online-Support: www.siemens.de/sirius/support Bei technischen Fragen wenden Sie sich an: Technical Assistance Tel.: +49 (911) 895-5900 E-Mail: technical-assistance@siemens.com www.siemens.de/sirius/technical-assistance Siemens AG Änderungen vorbehalten Industry Sector 3ZX1012-0RW30-1AB1 Postfach 23 55 90713 FÜRTH © Siemens AG 2009 DEUTSCHLAND Industrielle Schalttechnik SIRIUS www.siemens.com/automation...

Diese Anleitung auch für:

Sirius3rw30

Siemens SIRIUS 3RW40 Gerätehandbuch

1 Einleitung

2 Sicherheitshinweise

3 Produktbeschreibung

4 Produktkombination

5 Funktionen

6 Einsatzplanung

7 Montage

8 Einbauen / Anbauen

9 Anschließen

10 Bedienen

11 Projektierung

12 Inbetriebnehmen

13 Technische Daten

14 Maßbilder

15 Schaltungsbeispiele

16 Zubehör

Anhang

Quicklinks

Verwandte Anleitungen für Siemens SIRIUS 3RW40

Inhaltszusammenfassung für Siemens SIRIUS 3RW40
