Verwandte Anleitungen für Pelgrim PVW6020WIT/P01
Inhaltszusammenfassung für Pelgrim PVW6020WIT/P01

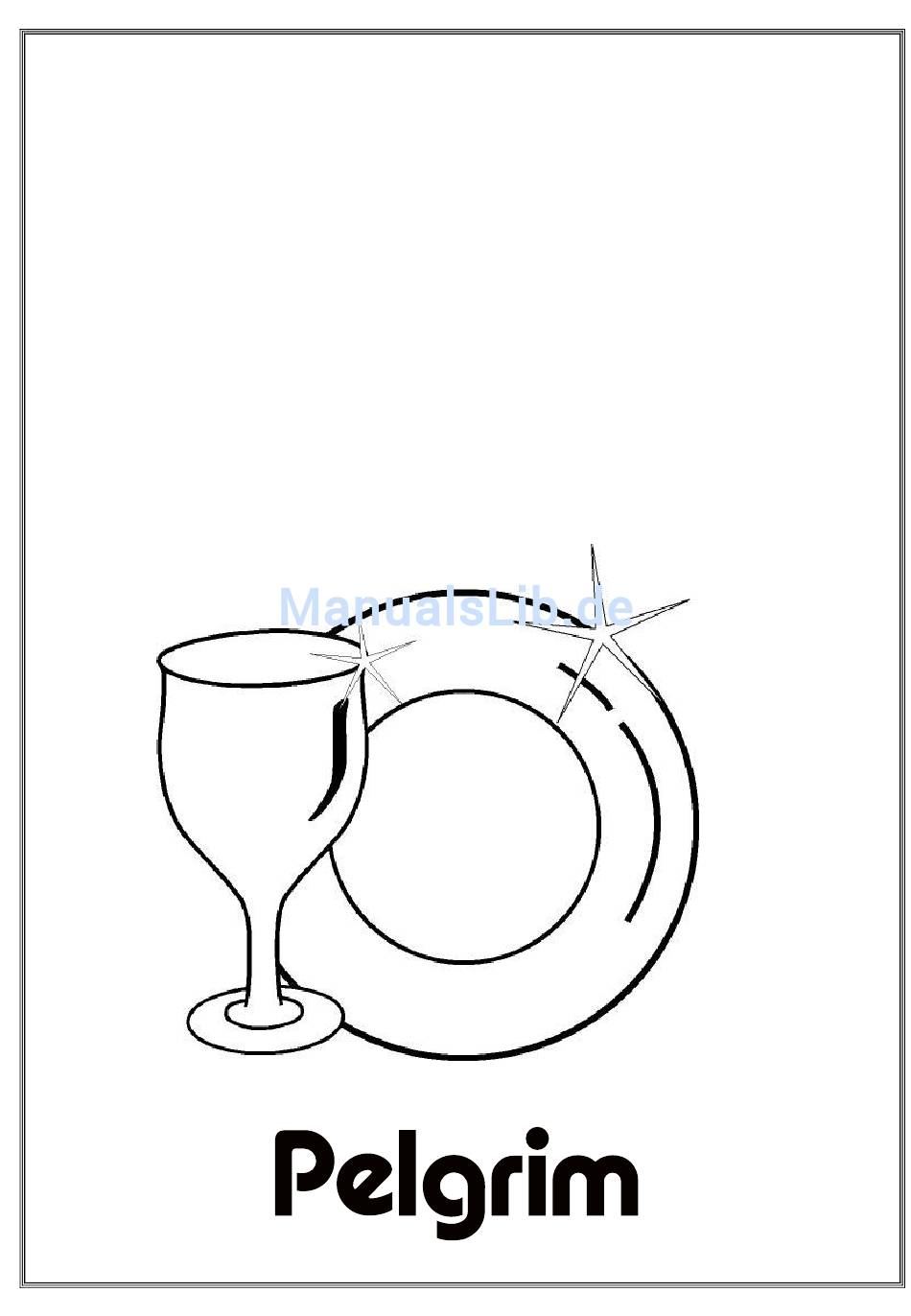

- Seite 1 Geschirrspüler Gebrauchsanweisung Gebrauchsanweisung Gebrauchsanweisung Gebrauchsanweisung PVW6020WIT/P01 PVW6020ZIL/P01...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Lernen Sie Ihren neuen Geschirrspüler kennen ...…………………………. • Technische Angaben ……………………………..………………………… • Konformität bezüglich der Normen und Testdaten …..…………………... Sicherheitshinweise und Empfehlungen …...……………………………….. • Wiederverwertung ..…………………..……........• Sicherheitshinweise ……………………………..………………………… • Empfehlungen …...…………………………………..…………………… • Für den Geschirrspüler nicht geeignete Gegenstände …..……………. Installation des Geschirrspülers…………………………………...………….. - Seite 3 Den Geschirrspüler beladen …………..…………………………………… • Oberkorb ......…………….…………………………………… • Andere Möglichkeiten zum Beladen der Geschirrkörbe …..…………… • Die Standardlast- und Testdaten ……………………………..………… Die Beschreibung der Programme …..……………………………...……… • Die einzelnen Programme …………………………………...…..…….. Den Geschirrspüler einschalten und ein Programm auswählen ……… • Den Geschirrspüler einschalten ……………………………………..……...
- Seite 4 Aktivtrocknung: Dieses System sorgt für ein besseres Trocknen Ihres Geschirrs. Arbeitsoberfläche Typenschild Oberer Geschirrkorb mit Haltern Bedienfeld Oberer Sprüharm Behälter für Reinigungsmittel und Klarspüler Unterer Geschirrkorb Besteckkorb Unterer Sprüharm Behälter für Reinigungssalz Filter Schiene am oberen Geschirrkorb...
-
Seite 5: Lernen Sie Ihren Neuen Geschirrspüler Kennen
LERNEN SIE IHREN NEUEN GESCHIRRSPÜLER KENNEN 1.) Strom Ein -/ Aus-Taste Wenn die Strom Ein-/ Aus-Taste gedrückt wird, beginnt die Lampe auf der Start / Pause-Taste zu leuchten. 2.) Türgri Der Türgri wird benutzt um die Tür der Maschine zu ö nen/schließen. 3.) Programmwahl-Taste Mit der Programmwahl-Taste, können Sie das passende Programm für Ihr Geschirr wählen. - Seite 6 7.) Programm-Monitor Leuchten Programmablauf kann über Programm-Monitor Leuchten auf dem Bedienfeld überwacht werden. • Waschen • Trocknen • Ende 8.) Restlaufzeit-Anzeige Die Restlaufzeit-Anzeige zeigt die Programm Zeiten und die verbleibende Zeit während das Programm in Betrieb ist. Außerdem können Sie die Programm Verzögerungszeit durch Drücken der Tasten auf der Anzeige vor Programmstart einstellen.
-
Seite 7: Technische Angaben
Technische Angaben Fassungsvermögen……………………… 12 Maßgedecke Höhe ……………………………………… 845 mm Höhe (ohne Arbeitsplatte)………………. 815 mm Breite………. …………………………….. 596 mm Tiefe ……………………………. ………... 598 mm Nettogewicht....…………………... 46 kg Versorgungsspannung………………… 220-240 V, 50 Hz Leistungsaufnahme.. …………………….. 2200 W Heizleistung…………… ………………….. 2000 W Pumpenleistung……... - Seite 8 Beachten Sie bei der Aufstellung, Installation und den Anschlüssen für Ihren Geschirrspüler bitte auf • die Hinweise. • Der Anschluss und die Inbetriebnahme darf nur durch einen autorisierten Kundendienst Techniker erfolgen. • Verbinden Sie das Gerät erst nach erfolgter Installation mit dem Stromnetz! •...
-
Seite 9: Empfehlungen
Für die Sicherheit ihrer Kinder • Nachdem Sie das Verpackungsmaterial des Geschirrspülers abgenommen haben, müssen Sie darauf achten, dass es außerhalb der Reichweite von Kindern bleibt. • Erlauben Sie Kinder nicht, mit dem Geschirrspüler zu spielen oder ihn einzuschalten. • Halten Sie Reinigungsmittel und Klarspüler von Ihren Kindern fern es besteht Lebensgefahr durch Vergiftung! •... -
Seite 10: Installation Des Geschirrspülers
DIE INSTALLATION DES GESCHIRRSPÜLERS Die Aufstellung des Geschirrspülers Wenn Sie den Standort für den Geschirrspüler wählen, müssen Sie darauf achten, dass Sie dort das Geschirr problemlos be- und entladen können. Stellen Sie den Geschirrspüler nicht an einer Stelle auf, an der die Zimmertemperatur unter 0 ° C absinken kann. -
Seite 11: Der Abwasserschlauch
HINWEIS: Bei einigen Modellen wird ein Zwischenstück für den Aquastop verwendet. Bei Geräten mit Aquastopp befinden sich elektrische Leitung im Schlauch die Netzspannung führen, schneiden Sie daher den Schlauch niemals ab! Achten Sie darauf, dass der Schlauch nicht geknickt oder gequetscht wird! Der Abwasserschlauch Der Abwasserschlauch kann entweder direkt an den Wasserabfluss oder den Abfluss des Spülbeckens angeschlossen werden. -
Seite 12: Den Geschirrspüler Unter Der Arbeitsplatte Einbauen
Achten Sie aus Sicherheitsgründen immer darauf, dass Sie den Stecker aus der Steckdose ziehen, wenn ein Spülprogramm zu Ende ist. Um elektrische Stromschläge zu vermeiden, dürfen Sie den Stecker nicht mit nassen Händen aus der Steckdose ziehen. Wenn Sie die Stromzufuhr Ihres Geschirrspülers unterbrechen, müssen Sie immer den Stecker selbst aus der Steckdose ziehen. - Seite 13 Warnung: Nach dem Entfernen der Arbeitsplatte muss der Geschirrspüler an einem geschützten Ort aufgestellt werden, dessen Maße den Abmessungen entsprechen, wie sie in der Abb. gezeigt werden.
-
Seite 14: Bevor Sie Den Geschirrspüler Zum Ersten Mal Benutzen
Bevor Sie den Geschirrspüler zum ersten Mal benutzen • Prüfen Sie, ob die Angaben zur Strom- und Wasserzufuhr den Werten, wie Sie auf den Installationshinweisen für den Geschirrspüler angegeben sind, entsprechen. • Entfernen Sie alle Verpackungsmaterialien, die sich noch im Geschirrspüler befinden. •... -
Seite 15: Der Teststreifen
Befüllen Sie den Salzbehälter nur beim ersten Gebrauch mit Wasser! Wenn Sie eine Tablette in den Behälter für das Reinigungssalz geben, brauchen Sie nicht das ganze Fach zu befüllen. Wir empfehlen die Verwendung von fein gemahlenem oder pulverförmigem Enthärtungssalz. Verwenden Sie niemals Tafelsalz in Ihrem Geschirrspüler. Ansonsten kann es passieren, dass die Funktion der Enthärtung im Laufe der Zeit abnimmt. -
Seite 16: Den Salzverbrauch Einstellen
Stellen Sie die Wasserhärte Einstellung Ihrer Maschine nach der Ebene, die auf der Teststrecke angegeben ist. Drücken Se die Programmauswahl-Taste und halten Sie es. In der Zwischenzeit schalten Sie die Maschine ein, indem Sie die ON-/ OFF-Taste drücken. 4 Halten Sie die Programmauswahl-Taste gedrückt, bis „SL“ vom Bildschirm verschwindet. - Seite 17 Einstellen des Salzverbrauchs Tabelle der Wasserhärte Einstellungen Wasserhärte Deutsche Französische Britische Härtegrad Anzeiger Härte dH Härte dF Härte dE Auf dem Display wird L1 angezeigt. 6-11 10-20 7-14 Auf dem Display wird L2 angezeigt. 12-17 21-30 15-21 Auf dem Display wird L3 angezeigt. 18-22 31-40 22-28...
-
Seite 18: Die Verwendung Von Reinigungsmitteln
Die Verwendung von Reinigungsmitteln Benutzen Sie bitte ein Reinigungsmittel, das speziell für die Verwendung von Haushaltsgeschirrspülern entwickelt worden ist. Im Einzelhandel sind Pulver, Reinigungsgels und Tabletten zur Reinigung erhältlich, die speziell für die Verwendung in Haushaltsgeschirrspülern entwickelt worden sind. Vor dem Einschalten des Geschirrspülers muss das Reinigungsmittel in das Reinigungsfach eingefüllt werden. -
Seite 19: Den Klarspüler Einfüllen Und Die Richtige Einstellung Wählen
An diese Dinge sollten Sie bei der Verwendung dieser Produkte denken: • Lesen Sie sich immer die Angaben auf der Verpackung des Produkts, das Sie verwenden möchten, durch, um zu kontrollieren, ob es sich dabei um ein kombiniertes Mittel handelt oder nicht. - Seite 20 darf nur ein Mittel verwendet werden, das für die Verwendung in Geschirrspülern geeignet ist. Wenn die Nachfüllanzeige für Klarspüler auf dem Bedienfeld aufleuchtet, müssen Sie den Behälter für den Klarspüler neu befüllen. Um den Klarspüler einzufüllen, müssen Sie zuerst den Verschlussdeckel des Behälters für den Klarspüler abdrehen.1 Gießen Sie den Klarspüler in den Behälter, bis sich die Anzeige für den...
-
Seite 21: Den Geschirrspüler Beladen
DEN GESCHIRRSPÜLER BELADEN Wenn Sie das Geschirr richtig in den Geschirrspüler stellen, verwenden Sie das Gerät in Hinsicht auf den Stromverbrauch sowie die Spül- und Trocknungsleistung auf optimale Weise. Ihnen stehen zwei Geschirrkörbe zur Verfügung, in die Sie Ihr Geschirr stellen können. Der untere Geschirrkorb empfiehlt sich für runde und tiefe Produkte wie Töpfe mit langen Stielen, Topfdeckel, (Salat-)Teller und Bestecke. - Seite 22 Die Höheneinstellung für den oberen Geschirrkorb Der obere Geschirrkorb Ihres Geschirrspülers steht im oberen Stand. Wenn dieser Geschirrkorb in diesem Stand ist, können Sie großes Geschirr wie Töpfe usw. im unteren Geschirrkorb laden. Wenn Sie den oberen Geschirrkorb in den unteren Stand stellen, können Sie große Teller im oberen Geschirrkorb laden und spülen.
-
Seite 23: Andere Möglichkeiten Zum Beladen Der Geschirrkörbe
Andere Möglichkeiten zum Beladen der Geschirrkörbe Unterer Geschirrkorb Oberer Geschirrkorb Falsche Beladung... -
Seite 24: Die Standardlast- Und Testdaten
Die Standardlast- und Testdaten Fassungsvermögen: Oberer und unterer Geschirrkorb: 12 Maßgedecke. Der obere Geschirrkorb muss in den hohen Stand gestellt werden. Tassen müssen auf die dafür vorgesehenen Ablagen gestellt werden. Reinigungsmittel und Klarspüler 5+25 cm gemäß EN50242-DIN 44990 IEC 436 (internationale Normen) / Dosiereinstellung des Klarspülers: 4 Programmtest Sparprogramm 50 °... - Seite 25 PROGRAMMBESCHREIBUNGEN Programmoptionen Programm-Nr. Schnell 30 min. Economisch (Referentie) Intensiv Sparprogramm (Referenz) 65° C Programmbezeichnungen 50° C 65° C 40° C und -temperaturen Ka ee, Milch, Tee, Suppen, Saucen, Pasta, Suppen, Saucen, Pasta, Art der Speisereste Aufschnitt, Gemüse, Aufschnitt, Gemüse, Eier, Pilaf, Karto el und Eier, Pilaf, Karto el und nicht lange gehalten nicht lange gehalten...
-
Seite 26: Die Beschreibung Der Programme
EINSCHALTEN DER MASCHINE UNG PROGRAMMAUSWAHL Einschalten der Maschine Die Lampe auf der Programm Start-/ Pause-Taste erlischt, sobald das Programm startet und die Wasch-Lampe hervorgeho- ben ist. Drücken Sie die Power On-/O -Taste. Wählen Sie das passende Programm für Ihr Geschirr über die Programmwahl-Taste. -
Seite 27: Ein Programm Mithilfe Des Zurücksetzens Ändern
Ändern eines Programms durch Zurücksetzen Wenn Sie Programme ändern möchten, während ein Spülprogramm fortgesetzt wird. Halten Start / Pause-Taste Für ca. 3 Sekunden gedrückt, bis das Fertig Licht blinkt Sobald die Fertig Lampe leuchtet, bedeutet dies, dass der Zyklus Nachdem das Fertig-Licht zu abgebrochen wurde. -
Seite 28: Pflege Und Reinigung
PFLEGE UND REINIGUNG Wenn der Geschirrspüler regelmäßig gereinigt wird, kann die Lebensdauer des Geschirrspülers erheblich verlängert werden. Öl und Kalk können sich im Spülbereich des Geschirrspülers absetzen. Wenn es zu solchen Ablagerungen kommt, gehen Sie wie folgt vor: - Füllen Sie das Fach für das Reinigungsmittel, ohne dass sich Geschirr in der Maschine befindet, wählen Sie ein Programm mit einer hohen Temperatur und schalten Sie den Geschirrspüler ein. -
Seite 29: Die Sprüharme
• Benutzen Sie bitte den Geschirrspüler niemals ohne ein Filter. • Eine unsachgemäße Befestigung des Filters beeinträchtigt die Waschleistung. • Saubere Filter sind für den richtigen Betrieb des Geschirrspülers von großer Bedeutung. Die Sprüharme Prüfen Sie, ob die Öffnungen der oberen und unteren Sprüharme nicht verstopft sind. - Seite 31 Wenn eine der Programm-Monitor Lampen au euchtet und das Start- / Pause-Licht ein-und ausge- schaltet ist, Die Tür Ihrer Maschine ist offen, schließen Sie die Tür. Wenn das Programm nicht startet • Überprüfen Sie, ob der Netzstecker angeschlossen ist. • Kontrollieren Sie Ihre Indoor-Sicherungen •...
-
Seite 32: Praktische Und Nützliche Hinweise
Wenn das Geschirr nicht trocknet • Ein Programm ohne einen trockenen Betrieb ausgewählt. • Klarspüler Dosierung zu niedrig eingestellt • Geschirr wurde zu schnell entladen. Wenn Rost eckenauf dem Geschirrvorhanden sind • Edelstahl-Qualität des gespülten Geschirrs ist unzureichend. • Hohe Rate von Salz im Waschwasser. •... - Seite 33 PRODUKTDATENBLATT (Spect) Markenname des Herstellers PELGRIM Modellbezeichnung des Herstellers PVW6020ZIL/P01/PVW6020WIT/P01 Kapazität des Geschirrspülers 12 Energieeffizienzklasse A+ Jährlicher Energieverbrauch in kWh (AE ) ( 280 Zyklen) * 273 Energieverbrauch (E ) (kWh pro Waschzyklus) 0,95 Stromverbrauch im Standby (W) (P ) 0,05 Stromverbrauch im eingeschalteten Zustand (W) (P ) 1 Jährlicher Wasserverbrauch in Liter (AW ) ( 280 Waschzyklen) ** 3360 Effizienzklasse Trocknung *** Eco 50 °C Name Standardprogramm **** Programmdauer für StandardWaschgang (min) 160 Geräuschentwicklung dB(A) 47 ...
