Inhaltsverzeichnis Ihr Geschirrspüler ........................Sicherheitshinweise ........................ Kindersicherung ........................Aufstellen ..........................Überlaufschutz .......................... Transport/Lagerung im Winter ....................Verpackung ..........................Entsorgung ..........................Aktualisierte Informationen zur Entsorgung von Altgeräten ............. Symbole ............................ Vor der Inbetriebnahme des Geschirrspülers ..............Wasserhärte ..........................Grundeinstellungen ........................Klarspüler auffüllen ........................Salz auffüllen ..........................
Seite 3
Weitere Geräte koppeln ......................WLAN-Verbindung Aus / WLAN-Verbindung Ein ..............Alle Geräte entfernen ........................ Einstellungen ........................... Reinigung und Pflege ......................Klarspüler auffüllen ........................Salz auffüllen ..........................Filter reinigen ..........................Reinigung der Sprüharme ......................Äußerliche Reinigung des Geschirrspülers ................Selbstreinigung starten ......................Blockaden entfernen .........................

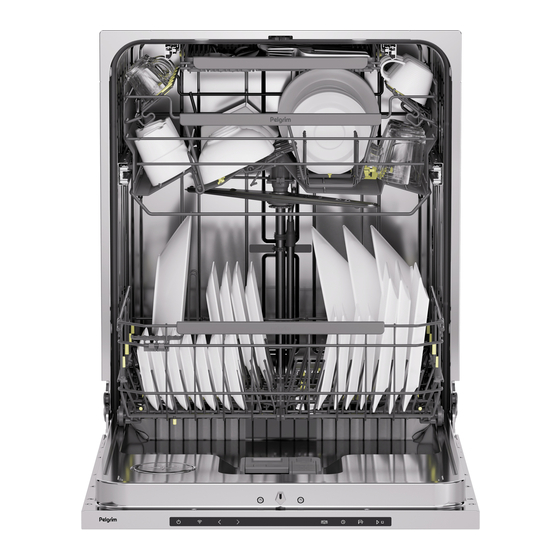

Ihr Geschirrspüler Ein/Aus Display Start/Stopp WLAN Einen Programm-Modus auswählen Automatische Türöffnung Wählen Sie das Programm Startzeitvorwahl Informationen auf dem Display: Text auf dem Display: Klarspüler auffüllen Mit Cloud verbunden Filter reinigen Salz auffüllen (Blinkt beim Verbindungsaufbau) Selbstreinigung starten Fernsteuerung aktiv Siehe hierzu Kapitel Reinigung und Pflege.
Sicherheitshinweise • Lesen Sie die Bedienungsanleitung und bewahren Sie diese sorgfältig auf! • Anzahl der Standard-Maßgedecke: 14 • Verwenden Sie den Geschirrspüler nie zu einem anderen als dem in dieser Bedienungsanleitung angegebenen Zweck. • Beladen Sie die Geschirrspülertür oder die Geschirrspülerkörbe ausschließlich mit Geschirr.
• Kinder nicht unbeaufsichtigt lassen. Erlauben Sie Kindern nicht, den Geschirrspüler zu benutzen oder damit zu spielen. Dies gilt insbesondere, wenn die Tür geöffnet ist. Es könnten darin noch Geschirrspülmittelreste vorhanden sein! Starten Sie den Geschirrspüler nach der Zugabe von Geschirrspülmittel immer sofort.
Verpackung Die Umverpackung schützt das Produkt beim Transport. Das Verpackungsmaterial ist recyclingfähig.Trennen Sie die verschiedenen Verpackungsmaterialien, um Rohstoffeinsatz und Abfälle zu reduzieren.Ihr Händler kann die Verpackung zu Recyclingzwecken übernehmen oder Ihnen das nächstgelegene Recyclingzentrum nennen. Die Verpackung besteht aus: • Wellpappe aus 100% Recyclingmaterial.
Die Möglichkeit der unentgeltlichen Rückgabe eines Altgerätes besteht bei rücknahmepflichtigen Vertreibern unter anderem dann, wenn ein neues gleichartiges Gerät, das im Wesentlichen die gleichen Funktionen erfüllt, an einen Endnutzer abgegeben wird. Wenn ein neues Gerät an einen privaten Haushalt ausgeliefert wird, kann das gleichartige Altgerät auch dort zur unentgeltlichen Abholung übergeben werden;...
Vor der Inbetriebnahme des Geschirrspülers Wasserhärte Um ein gutes Spülergebnis zu erhalten, benötigt der Geschirrspüler weiches Wasser (Wasser mit einem niedrigen Mineralgehalt). Hartes Wasser führt zur Bildung von weißen Ablagerungen auf dem Geschirr und im Geschirrspüler. Prüfen der Wasserhärte Die Wasserhärte wird in deutschen Grad Wasserhärte (°dH), französischen Grad Wasserhärte (°fH), englischen Grad Wasserhärte (°eH) oder in Millimol pro Liter (mmol/l) angegeben.
WARNUNG! Hartes Wasser hinterlässt weiße Ablagerungen auf dem Geschirr und im Geschirrspüler, deswegen ist es wichtig, die richtige Einstellung für den Wasserenthärter auszuwählen. Siehe Wasserhärte. Lassen Sie den Geschirrspüler nie mit leerem Salzbehälter laufen, wenn die Wasserhärte der Wasserversorgung mehr als 5°dH (9°fH / 6°eH / 0,9 mmol/l) beträgt. Grundeinstellungen Öffnen Sie die Tür.
Klarspüler auffüllen Wählen Sie Klarspüler 1 - 5 und füllen Sie das Klarspülmittelfach mit Klarspülmittel auf. Zum Öffnen hochziehen Zum Schließen hinunterdrücken 1. Öffnen Sie den Deckel des Klarspülerfachs. 2. Füllen Sie den Klarspüler vorsichtig bis zur Markierung MAX ein. 3.
Umweltfreundlicheres Spülen Energie und Wasser sparen Ein Geschirrspüler in einem Privathaushalt verbraucht in der Regel weniger Energie und Wasser als das Geschirrspülen von Hand. Spülen Sie Geschirr nicht unter fließendem Wasser ab. Spülen Sie das Geschirr nicht mit Leitungswasser vor, da dies den Energie- und Wasserverbrauch erhöht.Entfernen Sie lediglich größere Speisereste, bevor Sie den Geschirrspüler beladen.
Beladen des Geschirrspülers Zerbrechliches Geschirr Manche Arten von Kochgeschirr sind aus unterschiedlichen Gründen nicht spülmaschinenfest. Bestimmte Materialien vertragen keine große Hitze und andere können vom Geschirrspülmittel angegriffen werden. Seien Sie vorsichtig mit handgefertigten Gegenständen, zerbrechlicher Dekoration, Kristall/Glas, Silber, Kupfer, Zinn, Aluminium, Holz und Kunststoff. Achten Sie auf die Kennzeichnung Spülmaschinenfest“. Zerbrechliches Dekor Porzellan mit Verzierungen über der Glasur (der Gegenstand fühlt sich rau an) sollte nicht im Geschirrspüler gereinigt werden.
Die Körbe des Geschirrspülers Der Geschirrspüler hat eine Besteckschublade, einen oberen Korb und einen unteren Korb mit Besteckkorb. Die Ausführung der Körbe kann je nach Geschirrspülermodell variieren. Besteckschublade Die Besteckschublade hat Platz für Besteck, Schöpfkellen, Schneebesen, Servierbesteck und ähnliches. Legen Sie möglichst keine großen Gegenstände in das obere Besteckfach. Diese könnten den oberen Sprüharm blockieren.
Oberer Korb Legen Sie Gläser, Tassen, Schüsseln, kleine Teller und Untertassen in den oberen Korb. Alle verschmutzten Oberflächen sollten nach innen und unten zeigen! Weingläser werden in die Weinglashalterung gestellt und Messer kommen in den Messerköcher auf der rechten Seite. Messerköcher Es können zusätzliche Halterungen für Weingläser...
Verstellbare Tellereinsätze Die verstellbaren Tellereinsätze lassen sich passend für das Geschirr zusammenschieben. Den oberen Korb anheben 1. Ziehen Sie den oberen Korb heraus. 2. Umfassen Sie die Seiten des oberen Korbs mit beiden Händen und heben Sie ihn nach oben. Den oberen Korb absenken 1.
Unterer Korb Ordnen Sie Teller, kleine Teller, Serviergeschirr, Töpfe und Besteck (im Besteckkorb) im unteren Korb Verstellbare Tellereinsätze Die verstellbaren Tellereinsätze lassen sich passend für das Geschirr einstellen. Lösen Sie die Tellereinsätze, indem Sie sie nach innen drücken, bevor Sie sie neu positionieren. Die Tellereinsätze können auch heruntergeklappt werden, um das Einsetzen von Töpfen und Schüsseln zu erleichtern.
Vasen- und Flaschenhalter Einstellbare Leistungszonen Die zwei einstellbaren Leistungszonen des Geschirrspülers können in zwei unterschiedliche Stellungen gebracht oder ausgeschaltet werden. Für Karaffen und Flaschen Für Töpfe und Pfannen Für einen höheren Sprühdruck im unteren Sprüharm Ab Werk voreingestellt: Off (Aus) Lassen Sie die Leistungszonen geöffnet, wenn Sie dort einen erhöhten Wasserdurchfluss wünschen, weil Sie zum Beispiel Kochtöpfe und Bratpfannen oder Karaffen und Flaschen in die Maschine gelegt haben.
Ausklappbarer Bereich für kleine Gegenstände Der Besteckkorb hat in der Mitte einen ausklappbaren Bereich für kleine Gegenstände oder Stiele, wie z. B. Zubehörteile für Handrührgeräte.
Verwendung des Geschirrspülers Hinzufügen von Geschirrspülmittel Beachten Sie die Dosierungshinweise auf der Verpackung des Geschirrspülmittels. Dieser Geschirrspüler enthält einen Wasserenthärter, das Geschirrspülmittel und der Klarspüler sollten also weichem Wasser entsprechend dosiert werden. Zu viel Geschirrspülmittel kann zu einem weniger effektiven Spülvorgang führen und belastet außerdem stärker die Umwelt.
Ein/Aus Start/Stopp Wählen Sie das Programm Einen Programm-Modus Optionen wählen auswählen Ein/Aus Öffnen Sie die Tür und drücken Sie auf . Drehen Sie auch den Wasserhahn auf, wenn er zugedreht ist. Wählen Sie das Programm Eco ist standardmäßig vorgewählt. Zur Wahl eines anderen Programms drücken Sie auf oder , bis das gewünschte Programm am Display angezeigt wird.
Seite 22
Quick Pro Ein wirkungsvolles Programm für leicht angetrocknete Speisereste. (Das Programm eignet sich nicht für angebrannte Speiserückstände wie beispielsweise in Auflaufformen). Die Automatische Türöffnung Option ist wichtig, um beste Trockenergebnisse zu erzielen. Vorgewärmt (30 min + 20 min) Dieses Geschirrspülprogramm umfasst eine Vorheizphase (das Wasser wird 30 min lang erhitzt) und eine Geschirrspülphase (das Geschirr wird 20 min lang gespült).Sie erhalten so ein Schnellprogramm zum Geschirrspülen, das sich bis zu 180 Minuten nach dem Ende der Vorheizphase starten lässt.
Kunststoff Ein Programm, das zum Spülen von Plastikgegenständen geeignet ist, die spülmaschinenfest sind. Dieses Programm verfügt über einen extra langen Trockengang. Porzellan und Glas können ebenfalls gespült werden. Vorspülen Mit diesem Programm können Sie Geschirr vorspülen, wenn der Geschirrspüler noch nicht vollständig beladen ist.
Optionen wählen Verfügbare Optionen sind schwach erleuchtet. Wählen Sie die Optionen ( ), um sie zu aktivieren. Die Optionen leuchten heller, wenn sie aktiviert sind. (Die wählbaren Optionen sind für die einzelnen Programme unterschiedlich.) Automatische Türöffnung Die Geschirrspülertür öffnet automatisch, wodurch sich die Programmdauer verkürzt und bessere Trockenergebnisse erzielt werden.
Verbleibende Zeit Nach der Wahl eines Programms, eines Programm-Modus und von Optionen, wird die Dauer des Programms bei der letzten Verwendung angezeigt. Betriebsanzeigelämpchen Die Statusleuchte unten am Geschirrspüler zeigt Informationen durch 3 verschiedene Farben an. Betriebsanzeigelämpchen Blau Mehr einladen Das Programm wurde gestartet, Sie können jedoch noch mehr Geschirr einlegen. Nicht beladen Sie sollten kein weiteres Geschirr einlegen (schlechtere Spülergebnisse).
Wird die Tür während des Trocknens länger als 2 Minuten geöffnet, wird das Programm unterbrochen. Nach Programmende Das Programmende wird durch ein kurzes Summersignal angezeigt. Das Kapitel Einstellungen beschreibt, wie diese Funktion geändert wird. Darüber hinaus wird das Programmende dadurch angezeigt, dass die Statusleuchte grün leuchtet. Sobald die Tür geöffnet wird und das Programm beendet ist, erscheint die Angabe Programm abgeschlossen“...
WLAN-Verbindung Connect Life Sie können diesen Geschirrspüler über Ihr Smartphone oder Tablet fernbedienen. Verbinden Sie den Geschirrspüler dazu mit Ihrem WLAN-Netz, um das Gerät über die App Connect Life von unterwegs zu steuern. Mithilfe der App können Sie Informationen abrufen, Einstellungen ändern, ein Programm starten und den Geschirrspüler überwachen (der Geschirrspüler lässt sich in jedem Fall auch ohne App benutzen).
Das Netzwerksymbol auf dem Display Blinkt 0,5 Sek ein/aus Der Geschirrspüler ist bereit zur Verbindung mit Ihrem WLAN-Netz oder zum Pairing mit Ihrem Smartphone oder Tablet. Blinkt 1,0 Sek ein/aus Der Geschirrspüler ist mit Ihrem WLAN-Netz verbunden. Leuchtet Der Geschirrspüler ist mit Ihrem WLAN-Netz und mit der Cloud verbunden. Fernsteuerung des Geschirrspülers Das Netzwerk-Symbol des Geschirrspülers wird auf dem Display angezeigt, wenn der Geschirrspüler...
Alle Geräte entfernen Entfernen Sie alle angeschlossenen Geräte/Benutzer. (Dies ist auch vom Menü Einstellungen des Geschirrspülers aus möglich.) • Am Bedienfeld des Geschirrspülers: Drücken Sie die Schaltfläche und halten Sie sie 4 Sekunden lang gedrückt; drücken Sie dann die Schaltfläche und halten Sie sie 3 Sekunden lang gedrückt, um den Eintrag Alle Geräte entfernen zu wählen.
Einstellungen Öffnen Sie die Tür und drücken Sie auf Um die Einstellungen des Geschirrspülers aufzurufen, drücken Sie auf oder , bis Einstellungen auf dem Display angezeigt wird, und bestätigen Ihre Auswahl dann mit Zum Verlassen der Einstellungen des Geschirrspülers wählen Sie Zurück und bestätigen Ihre Wahl Einstellung auswählen Einstellung bestätigen Einstellungen...
Seite 32
Einstellungen Alternativen Zurück Wählen Sie Zurück, um das Netzwerk Menü zu verlassen, und drücken Sie auf Programme wählen Ein/Aus Programme können im Menü ein- oder aus- Auto Ein/Aus geblendet werden. Wählen Sie zwischen Ein Universal Ein/Aus und Aus. Intensiv Ein/Aus (Eco kann nicht im Menü...
Seite 33
Einstellungen Alternativen • Schaumbildung. Wenn Sie sehr weiches Wasser haben, können Sie den Klarspü- ler im Verhältnis 50:50 mit Wasser verdün- nen. Wasserhärte 0/1/2/3/4/5/6/7/8/9 Dosierung des Wasserenthärters. Wählen Sie die Einstellung abhängig von der Wasserhär- te. Die richtige Einstellung ist wichtig! Siehe Wasserhärte in Kapitel Vor der Inbe- triebnahme des Geschirrspülers.
Seite 34
Einstellungen Alternativen Factory Reset Setzt alle Einstellungen auf die Werkseinstel- lungen zurück. Wählen Sie Factory Reset und drücken Sie Zurück Um das Einstellungen des Geschirrspülers zu verlassen, wählen Sie Zurück und drücken dann auf...
Reinigung und Pflege Klarspüler auffüllen Wenn der Klarspüler nachgefüllt werden muss, leuchtet das obige Symbol auf dem Display auf. Zum Öffnen hochziehen Zum Schließen hinunterdrücken 1. Öffnen Sie den Deckel des Klarspülerfachs. 2. Füllen Sie den Klarspüler vorsichtig bis zur Markierung MAX ein. 3.
Filter reinigen Grobfilter Der Grobfilter sammelt große Speisereste auf, die nicht durch die Ablaufpumpe passen.Er ist regelmäßig zu reinigen, wobei die Abstände davon abhängen, wie häufig der Geschirrspüler genutzt wird. Grobfilter 1. Heben Sie den Grobfilter über den Griff nach oben. 2.
HINWEIS! Sind die Fein- oder Grobfilter nicht korrekt eingesetzt, kann dies das Spülergebnis beeinträchtigen.Der Geschirrspüler darf nicht ohne eingesetzte Filter verwendet werden. Vergewissern Sie sich, dass die gelbe Schutzkappe für den Ablauf rechts unten im Geschirrspüler eingesetzt ist. Reinigung der Sprüharme Löcher und Lager können gelegentlich verstopfen.
• Schrauben Sie die Sprüharmlager entgegen dem Uhrzeigersinn ab, um den Sprüharm aus dem oberen Korb zu nehmen. Unterer Sprüharm • Ziehen Sie den unteren Sprüharm gerade nach oben, um ihn herauszunehmen. Äußerliche Reinigung des Geschirrspülers Tür und Türdichtung Öffnen Sie die Tür. Reinigen Sie die Türseiten und die Türdichtung regelmäßig mit einem leicht angefeuchteten Tuch.
Blockaden entfernen Fremdkörper aus der Ablaufpumpe entfernen Falls nach dem Programmende noch Wasser im Geschirrspüler steht, ist eventuell die Ablaufpumpe blockiert. In diesem Fall wird die Fehlermeldung Fehler Wasserablauf angezeigt. 1. Schalten Sie das Gerät mit aus und ziehen Sie den Stecker aus der Wandsteckdose. 2.
Problemlösung Fehlermeldungen Maßnahme Überfluss Wasser 1 Fremdkörper aus der Ablaufpumpe entfernen. Siehe hierzu Kapitel Reinigung und Pflege. Kontaktieren Sie den Kundendienst, wenn das Problem weiterhin besteht. Fehler Wasserablauf Siehe Im Geschirrspüler bleibt Wasser“ unter Problem“ in der folgenden Tabelle. Kontaktieren Sie den Kundendienst, wenn das Problem weiterhin besteht.
Seite 41
Problem Mögliche Ursachen Maßnahme Die Tür ist geschlossen. Öffnen Sie die Tür. Das Bedien- feld ist nur bei geöffneter Tür aktiviert. Schmutz auf dem Bedienfeld. Reinigen Sie sie mit einem tro- ckenen oder leicht angefeuchte- ten Tuch. Die Tür lässt sich nicht schlie- Die Körbe sind nicht richtig ein- Überprüfen Sie, ob die Körbe ßen.
Seite 42
Problem Mögliche Ursachen Maßnahme Drücken Sie die Schaltflächen und halten Sie sie ge- drückt, bis das Display zu blin- ken beginnt. Warten Sie, bis das Blinken endet (nach 60 Sekun- den). Schließen Sie die Tür und vergewissern Sie sich, dass die Türverriegelung einrastet und verriegelt.
Seite 43
Problem Mögliche Ursachen Maßnahme Die Filter sind blockiert. Reinigen Sie den Grob- und den Feinfilter. Die Filter sind nicht korrekt ein- Prüfen Sie, ob die Filter korrekt gesetzt. eingebaut sind. Siehe hierzu Kapitel Reinigung und Pflege. Der Deckel der Ablaufpumpe Vergewissern Sie sich, dass die fehlt.
Seite 44
Problem Mögliche Ursachen Maßnahme Das Geschirr hat einen klebrigen Die Dosierung für den Klarspüler Verringern Sie die Menge. Siehe weiß-blauen Film. ist zu hoch. Kapitel Einstellungen. Wenn Sie sehr weiches Wasser haben, können Sie den Klarspüler im Verhältnis 50:50 mit Wasser verdünnen.
Seite 45
Problem Mögliche Ursachen Maßnahme Programme mit niedriger Tem- Lassen Sie ein- oder zweimal peratur liefen über einen länge- monatlich ein Programm mit ren Zeitraum. höherer Temperatur laufen. Oder aktivieren Sie ein Selbstreinigungsprogramm. Siehe Selbstreinigung im Kapitel Verwendung des Geschirrspü- lers. Fettablagerungen im Geschirr- Programme mit niedriger Tem- Wählen Sie ein Programm mit...
WLAN Problem Mögliche Ursachen Maßnahme Der Geschirrspüler ist nicht mit Verbinden Sie den Geschirrspü- Das Netzwerksymbol dem WLAN-Netz verbunden. ler mit Ihrem WLAN-Netz, siehe scheint nicht auf dem Display. Kapitel WLAN-Verbindung. WLAN-Verbindung ist deakti- Aktivieren Sie WLAN-Verbin- viert. dung. Siehe WLAN-Verbindung Aus / WLAN-Verbindung Ein in Kapitel WLAN-Verbindung.
Seite 47
Problem Mögliche Ursachen Maßnahme Softwareupdate fehlgeschlagen. Die Netzwerkverbindung ist Vergewissern Sie sich, dass die ausgefallen oder der Geschirr- Stromversorgung nicht unterbro- spüler ist wegen eines Stromaus- chen und dass die Netzwerkver- falls nicht stromversorgt. bindung stabil ist, bevor Sie es erneut versuchen.
Installation Es ist wichtig, dass Sie die untenstehenden Anweisungen und Hinweise vollständig durchlesen und befolgen. Führen Sie die Installation und den Anschluss gemäß den einzelnen Installationsanweisungen durch. [mm] *Entfernen Sie beim Einbau in eine Nische mit den Maßen 820–821 mm die Sicherungsmuttern.
Aufstellung • Die Maße von Einbaunische und Anschlüssen sind in den separaten Installationsanweisungen angegeben. Stellen Sie sicher, dass alle Maße stimmen, bevor Sie mit dem Einbau beginnen. Hinweis! Die Höhe der Türfront kann für die Anbringung spezieller Vorrichtungen geändert werden. •...
Warmwasseranschluss Schließen Sie den Geschirrspüler an den Warmwasserzulauf (max. 70 °C) an, wenn das Gebäude aus energieeffizienten Quellen wie Fernwärme, Solarenergie oder geothermischer Energie beheizt wird. Mit einem Warmwasseranschluss verringert sich der Energieverbrauch des Geschirrspülers. HINWEIS! Achten Sie darauf, dass die zulässige Wasserzulauftemperatur nicht überschritten wird. Einige für Kochgeschirr verwendete Materialien halten keiner großen Hitze stand.
Problem nicht selbst lösen, dann wenden Sie sich für professionelle Hilfe bitte an den Kundendienst in Ihrer Nähe. Siehe www.pelgrim.nl / www.pelgrim.be.Auf unserer Website finden Sie auch Informationen über die Verfügbarkeit von Ersatzteilen und darüber, was Sie selbst reparieren können.
2) Gemäß der Norm EN 60436. Informationen für Verbraucher Informationen zu Ihrem Produkt finden Sie unter www.pelgrim.nl / www.pelgrim.be, wo Sie auch einen Link zur elektronischen Datenbank für energieverbrauchsrelevante Produkte der EU ( EPREL“) finden. Oder gehen Sie direkt zu https://eprel.ec.europa.eu. Die Anweisungen beschreiben, wie Sie nach spezifischen Modellbezeichnungen suchen.
Seite 53
/ www.pelgrim.be 873052-a2 Änderungen vorbehalten.
