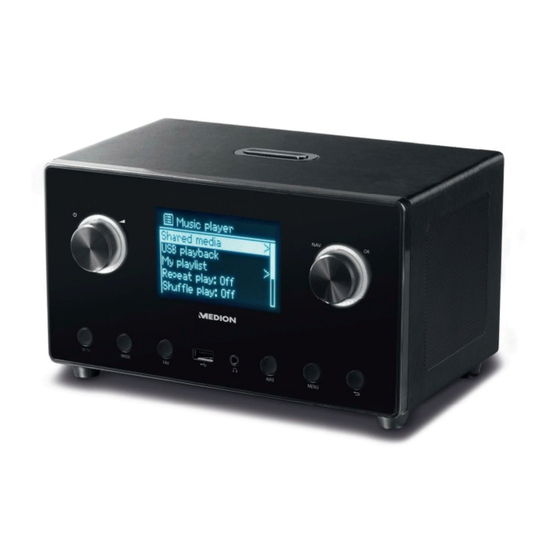

- Seite 1 Bedienungsanleitung WiFi Stereo Internet-Radio MEDION ® P85043 (MD 87385)
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zu dieser Anleitung ..............5 1.1. In dieser Anleitung verwendete Symbole und Signalwörter ....5 Bestimmungsgemäßer Gebrauch .............. 6 Sicherheitshinweise ..................6 3.1. Nicht zugelassener Personenkreis ..............6 3.2. Das Gerät sicher aufstellen .................. 7 3.3. Netzanschluss ......................7 3.4. - Seite 3 13.1. Verbindung zu einem Internetradiosender / einem Podcast ....28 DAB-Radio hören ..................29 14.1. Hauptmenü im DAB-Radiomodus ..............30 FM-Radio hören ..................32 15.1. Radiosender einstellen ..................32 15.2. Radiosender speichern ..................32 15.3. Hauptmenü im FM-Radiomodus ..............33 Audiodateien von Ihrem Computer/von USB hören ....... 33 16.1.
-
Seite 4: Hinweise Zu Dieser Anleitung
1. Hinweise zu dieser Anleitung Lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung gründ- lich durch und befolgen Sie vor allen Dingen die Sicherheitshinweise! Bewahren Sie diese Bedienungsanleitung für den weiteren Gebrauch auf. Falls Sie das Gerät einmal weitergeben, legen Sie bitte auch diese Bedienungsanleitung dazu. -
Seite 5: Bestimmungsgemäßer Gebrauch
• Aufzählungspunkt / Information über Ereignisse während der Bedie- nung Auszuführende Handlungsanweisung 2. Bestimmungsgemäßer Gebrauch Das Gerät dient zum Abspielen von Audiodaten, die über das Internet bzw. ein Netzwerk empfangen werden. Außerdem können Sie mit dem Gerät Audiodateien von USB-Datenträgern sowie FM/DAB-Radiosignale wiedergeben. Benutzen Sie das Gerät zu keinem anderen Zweck. -
Seite 6: Das Gerät Sicher Aufstellen
3.2. Das Gerät sicher aufstellen • Stellen und betreiben Sie alle Komponenten auf einer stabilen, ebenen und vibrationsfreien Unterlage, um Stürze des Gerätes zu vermeiden. • Setzen Sie das Gerät keinen Erschütterungen aus. Erschütterungen können der empfindlichen Elektronik schaden. • Achten Sie darauf, dass keine direkten Wärmequellen (z. B. Heizun- gen) auf das Gerät wirken. -
Seite 7: Gewitter
sen, muss die Steckdose frei zugänglich sein. • Verwenden Sie ausschließlich das mitgelieferte Netzteil. Versuchen Sie nie, das Netzteil an andere Buchsen anzuschließen, da sonst Schäden verursacht werden können. • Warten Sie mit dem Anschluss des Netzteils, wenn das Gerät von einem kalten in einen warmen Raum gebracht wird. -
Seite 8: Sicherer Umgang Mit Batterien
3.7. Sicherer Umgang mit Batterien Die Fernbedienung des Geräts benötigt eine Batterien. Beachten Sie hierzu folgende Hinweise: • Halten Sie Batterien von Kindern fern. Sie können bei Verschlucken lebensgefährlich sein. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden. •... -
Seite 9: Systemvoraussetzungen
− Smartphone/Tablet mit WLAN 802.11 a/b/g/n − Android™ Plattform 2.3 oder höher − Ab iOS 5.0 oder höher − Installierte frei erhältliche MEDION® Lifestream App (siehe auch „21. Steue- rung über Lifestream IR-Applikation“ auf Seite 41) 5. Vorbereitung 5.1. Lieferumfang prüfen Entfernen Sie sämtliches Verpackungsmaterial, auch die Folie auf dem Display. -
Seite 10: Batterien In Die Fernbedienung Einlegen
5.2. Batterien in die Fernbedienung einlegen Entfernen Sie die Batteriefachabdeckung auf der Rückseite der Fernbedienung. Legen Sie zwei Batterien vom Typ LR03 / AAA/ 1,5V in das Batteriefach der Fern- bedienung ein. Beachten Sie dabei die Polung der Batterien (im Batteriefachbo- den markiert). -
Seite 11: Zurücksetzen Bei Fehlerhafter Funktion
5.4. Zurücksetzen bei fehlerhafter Funktion Sollte Ihr Gerät nicht reagieren, schalten Sie das Gerät mit dem Netzschalter an der Geräterückseite aus und nach ein paar Sekunden wieder ein. Setzen Sie die Menüeinstellungen anschließend auf die Werkseinstellungen zurück, indem Sie das Menü SYSTEMEINSTELLUNGEN -> WERKSEINSTEL- LUNG aufrufen und die anschließende Abfrage mit JA bestätigen. -
Seite 12: Übersicht Wlan-Radio
6. Übersicht WLAN-Radio 6.1. Vorderseite Display N AV : durch Drehen im Menü navigieren; O K : durch Drücken Menüauswahl bestätigen; Favoriten hinzufügen (Internetradio) : Eine Menüebene zurück M E N U : Einstellmenü aufrufen I N F O : Displayanzeigen wechseln, WPS-Funktion : Kopfhöreranschluss 3,5 mm Stereoklinke : USB Anschluss FAV : Sender speichern/ gespeicherte Sender aufrufen... -
Seite 13: Oberseite
6.2. Oberseite S N O O Z E / S L E E P : Ausschaltzeit (Schlummer) einstellen 6.3. Rückseite WLAN-Antenne DAB/FM-Antenne P O W E R : Ein-/Ausschalter D C I N : Buchse für Steckernetzteil 14 von 50... -
Seite 14: Fernbedienung
L A N : RJ45 Netzwerkbuchse L I N E O U T : Audioausgang 3,5 mm Stereobuchse A U X I N : Audioeingang 3,5 mm Stereobuchse 6.4. Fernbedienung S TA N D B Y : Gerät in den Standby Modus schalten M U T E : Stummschaltung Vorherigen Titel wiedergeben, FM-Sendersuchlauf rückwärts S T O P : Wiedergabe anhalten... -
Seite 15: Menüstruktur
O K : Eingaben bestätigen; gedrückt halten, um Titel der Wiedergabeliste hinzuzufügen M O D E : Betriebsart wählen S C A N : Sendersuchlauf starten (DAB/FM-Radio) Sender speichern/ gespeicherte Sender aufrufen 7. Menüstruktur Das Radio hat folgende Menüstruktur: HINWEIS! Die Menüs „HAUPTMENÜ“... - Seite 16 Equalizer Internet Radio Musikplayer Interneteinstellg. Zeiteinstellungen Hauptmenü System- Sprache einstellungen AUX in Werkseinstellung Software Update Schlummer Wecker Einrichtungsass. Info Systemeinstellungen > Backlight MENU HOME Zuletzt gehört Untermenüs Internet Radio Senderliste > Systemeinstellungen > Hauptmenü > MODE MENU Medienbibliothek(en) > HOME Untermenüs Musikplayer USB abspielen...
-
Seite 17: Bedienung In Den Menüs
7.1. Bedienung in den Menüs Bedienung über die Fernbedienung Alle Funktionen können sowohl über die Fernbedienung als auch über die Tasten am Gerät bedient werden. Über die Fernbedienung sind jedoch einige Funktionen einfacher und direkter zu bedienen: • Zeichen und Zifferneingabe durch mehrmaliges Drücken der Ziffern-/Zeichentasten •... -
Seite 18: Notwendige Netzwerkeigenschaften
8.1. Notwendige Netzwerkeigenschaften Damit das Gerät als WLAN-Radio funktioniert, muss das Netzwerk folgende Eigen- schaften haben: • Der für das Netzwerk eingesetzte Router muss eine DHCP-Server-Funktion besit- zen, damit er dem Gerät im Netzwerk automatisch eine IP-Adresse zuweisen kann. • Setzen Sie einen derart konfigurierten Router bereits ein, können Sie das WLAN- Radio ohne Weiteres in das Netzwerk einbinden. -
Seite 19: Uhrzeit Und Datum Einstellen
11.1. Uhrzeit und Datum einstellen • Stellen Sie ein, ob die Uhrzeit im 12- oder 24-Stunden-Format angezeigt werden soll. • Stellen Sie ein, ob die Uhrzeit automatisch über den FM-Empfang (UPDATE ÜBER FM), den DAB-Empfang (UPDATE ÜBER DAB) oder automatisch über das Netzwerk (UPDATE ÜBER NET) eingestellt werden soll. -
Seite 20: Wlan Region Auswählen
11.3. Wlan Region auswählen Wählen Sie die Region aus, in dem Sie das Internetradio betreiben. Danach startet das Gerät die Suche nach verfügbaren WLAN Netzwerken (Access Points). 11.4. Verbindung zu einem Netzwerk herstellen Die gefundenen Netzwerke werden mit ihrem Namen (SSID) in einer Liste ange- zeigt. -
Seite 21: Pin Eingeben
HINWEIS! Sie können die WPS-Funktion auch jederzeit aufrufen , indem Sie die Taste I N F O länger gedrückt halten. Beachten Sie hierzu auch die Bedienungsanleitung des Routers. • Das Gerät baut nun eine Verbindung mit dem Netzwerk auf. Nach erfolgreicher Verbindung erscheint ein entsprechender Hinweis. -
Seite 22: Netzwerkschlüssel Eingeben
11.6. Netzwerkschlüssel eingeben Wenn Sie das WPS-Menü übersprungen haben, erscheint die Eingabe des Netzwerk- schlüssels. Key: p@s5W 0 1 2 3 4 5 6 7 8 9 . , a b B K S P cd e fg h i j k l m n o p q r s t u v w x y z A B C D E F G H I J K L M N O P Q R S T U C A N C E L... -
Seite 23: Verbindung Zwischen Internetradio Und Einem Media Server
11.8. Verbindung zwischen Internetradio und einem Media Server Folgendermaßen verbinden Sie das Radio mit dem Media Server: Öffnen Sie das Menü „MUSIKPLAYER“ im Hauptmenü (oder drü- cken Sie mehrmals die Taste M O D E ) und wählen Sie den Eintrag MEDIENBIBLIOTHEK(EN). -
Seite 24: Musik Hören
12. Musik hören Sie können mit Ihrem Internetradio Musik von verschiedenen Quellen hören: Inter- netradio, FM-Radio, die Audio-Dateien auf Ihrem Computer und die Audio-Dateien auf tragbaren MP3-Playern. Im Folgenden werden die Wiedergabefunktionen des Radios mit den verschiede- nen Audioquellen beschrieben. 13. -
Seite 25: Standort Ändern
gion. Mit dem Drehregler O K können Sie nun die Wetterdaten um 4 Tage vor und wieder zurück blättern. Folgende Symbole werden zur Darstellung der Wetterlage angezeigt: Anzeigen bei Tag Anzeigen bei Nacht Sonnig Klar Teilweise sonnig Wolkig Diesig Diesig Stark bewölkt Bewölkt Bedeckt... - Seite 26 O K . Wählen Sie anschließend einen Podcast aus und bestätigen Sie mit O K . SUCHEN PODCASTS: Podcasts nach Name suchen Meine hinzugefügten Radiosender Sie können sich kostenlos über die Webseite http://internetradio.medion.com an- melden. Dort können Sie Ihr Internetradio anhand des Zugriffscodes registrieren. Den Zugriffscode erhalten Sie wie folgt: Gehen Sie in den Internetradio Modus, wählen Sie dort SONSTIGES/ZU-...
-
Seite 27: Verbindung Zu Einem Internetradiosender / Einem Podcast
13.1. Verbindung zu einem Internetradiosender / einem Podcast Internet Radio 11:56 Virgin Radio Abspiel-Puffer Nachdem Sie einen Sender/einen Podcast ausgewählt haben, wie oben beschrie- ben, wird das Radio wird mit dem Internetradioserver verbunden. Im Display er- scheinen folgende Anzeigen: Name der Radiostation Uhrzeit Weitere Informationen des Radiosenders Pufferspeicheranzeige... -
Seite 28: Als Favorit Markieren
Als Favorit markieren HINWEIS! Sie können Internetradiosender als Favorit markieren. Das Internetradio verfügt über 40 Favoritenplätze. Halten Sie den Drehregler O K gedrückt. Im Display erscheint die Meldung, dass der Sender als Favorit hinzugefügt wurde. Um den Sender aus der Liste der Favoriten auszuwählen, rufen Sie im Menü den Eintrag Senderliste auf und wählen Sie anschließend den Eintrag Meine Favori- ten. -
Seite 29: Hauptmenü Im Dab-Radiomodus
Sendersuchlauf starten Drücken Sie die Taste S C A N auf der Fernbedienung, um sofort einen Sender- suchlauf zu starten. Der Fortschritt des Suchlaufs wird über einen Balken ange- zeigt. Nach Abschluss des Suchlaufs erscheint die Senderliste. Radiosender speichern HINWEIS! Das DAB-Radio verfügt über 40 Speicherplätze. -
Seite 30: Senderliste Säubern
Senderliste säubern Wählen Sie diesen Eintrag aus und bestätigen Sie die anschließende Abfrage mit JA, um nicht mehr verfügbare Sender aus der Senderliste zu löschen. Dynamic Range Control Stellen Sie hier die Dynamic Range Control (DRC) ein. Dynamic Range Control redu- ziert die Unterschiede zwischen leisen und lauten Tönen. -
Seite 31: Fm-Radio Hören
15. FM-Radio hören 11:56 R•D•S Alice Best Music in the World Um FM-Radio zu hören, wählen Sie im Hauptmenü die Funktion „FM Radio“ und bestätigen Sie mit O K oder drücken Sie mehrmals die Taste M O D E . Das FM-Radio Display erscheint: Sendername (bei RDS Empfang)/Frequenzanzeige FM-Stereo Empfang... -
Seite 32: Hauptmenü Im Fm-Radiomodus
Wählen Sie mit dem Drehregler O K einen Speicherplatz von 1-40 aus und drü- cken Sie den Drehregler O K . Der Radiosender ist gespeichert. Um den Radiosender wieder aufzurufen, drücken Sie die Taste und wählen Sie mit dem Drehregler O K den Sender aus der Liste aus. Drücken Sie den Dreh- regler O K , um den Sender wiederzugeben. -
Seite 33: Hauptmenü Im Musik Player Modus
chersticks ausgelegt, andere externe Speichermedien, wie z. B. externe Festplatten können nicht über den USB-Anschluss betrieben werden. Um Audiodateien von einem USB-Datenträger wiederzugeben, schließen Sie einen USB-Datenträger an den USB-Anschluss an. Wenn Sie einen USB-Datenträger anschließen, wechselt das Gerät automatisch in den Modus Musikwiedergabe und es erscheint die Abfrage „USB ANGESCHLOSSEN. -
Seite 34: Playlist Leeren
Shuffle Stellen Sie diese Funktion auf EIN, um die Titel des aktuellen Ordners/der Playlist in zufälliger Reihenfolge wiederzugeben. Playlist leeren Bestätigen Sie den Eintrag, um die Einträge der Playlist zu löschen. Server entfernen Wählen Sie diese Einstellung und bestätigen Sie den anschließenden Dialog „IN- AKTIVE SERVER ANZEIGEN UND AUFWECKEN?“... -
Seite 35: Einstellungen Im Menü Systemeinstellungen
17. Einstellungen im Menü Systemeinstellungen 17.1. Equalizer Hier können Sie vordefinierte Klangformate auswählen oder ein eigenes erstellen. Wählen Sie eines der Klangformate NORMAL, MITTIG, JAZZ, ROCK, SOUNDTRACK, KLASSIK, POP, NACHRICHTEN, MEIN EQ oder MEINE EQ EINSTELLUNG aus und be- stätigen Sie mit dem Drehregler O K . Die Klangeinstellung wird sofort übernom- men. -
Seite 36: Zeiteinstellungen
Manuelle Einstellungen Wählen Sie die Kabel (Ethernet) oder Drahtlos (WLAN) aus und stellen Sie jeweils die DHCP Funktion auf Ein oder Aus. NetRemote PIN-Setup In diesem Eintrag können Sie den vierstelligen Code, der bei der Verbindung mit der Lifestream IR-Applikation eines Smartphones oder Tablet PCs eingegeben werden muss, neu vergeben. -
Seite 37: Werkseinstellung
17.5. Werkseinstellung Wählen Sie diesen Eintrag aus und bestätigen Sie die anschließende Abfrage mit JA, um das Gerät auf die Werkseinstellungen zurückzusetzen. Alle bestehenden Netzwerkinformationen werden gelöscht und müssen zur Erneu- ten Verbindung neu eingegeben werden. 17.6. Software Update Hier können Sie nach Softwareaktualisierungen suchen und sie ggf. installieren. Auto-Update Wählen Sie den Eintrag JA, um regelmäßig automatisch nach Softwareaktualisie- rungen zu suchen. -
Seite 38: Einstellungen Im Menü „Hauptmenü
18. Einstellungen im Menü „Hauptmenü“ Über das Hauptmenü können Sie wie mit der Taste M O D E die Betriebsarten auf- rufen: INTERNET RADIO MUSIKPLAYER AUX IN Außerdem können Sie hier die Schlummer-Funktion und die Weckfunktion einstellen. 18.1. Schlummer Wählen Sie diesen Eintrag aus und wählen Sie mit dem Drehregler O K folgende Einstellungen für die automatische Abschaltung aus: SCHLUMMER AUS –... -
Seite 39: Audiosignale Externer Geräte Wiedergeben
Wenn Sie die IP-Adresse des Internetradios in Ihrem Browser eingeben, erscheint das Webinterface des Internetradios. Die aktuelle IP-Adresse finden Sie unter SYSTEMEINSTELLUNGEN/ INTERNETEINST./EINSTELLUNGEN anzeigen („Einstellungen anzeigen“ auf Seite 36). Hier können Sie den Friendly Name für ihr Internetradio neu vergeben (Werksein- stellung lautet [MEDION]+[MAC-Adresse]. 40 von 50... -
Seite 40: Steuerung Über Lifestream Ir-Applikation
Öffnen Sie den Google Play oder den Apple App Store und suchen Sie nach dem Begriff „MEDION Lifestream IR“ Installieren Sie die “Lifestream IR” App. von Medion. Folgen Sie dabei den An- weisungen zur Installation auf dem Bildschirm. -
Seite 41: Gerät Manuell Auf Die Werkseinstellungen Zurücksetzen
HINWEIS Wenn die WLAN-Funktion in Betriebsarten, die kein WLAN verwenden (AUX-IN, FM-Radio, DAB-Radio, USB-Wiedergabe), ausgeschaltet wird (Einstellung „Netzwerkverbindung im Standby halten“ auf Seite 37), funktioniert die Steuerung über die Lifestream IR App nicht. 22. Gerät manuell auf die Werkseinstellungen zurücksetzen Sollte das Internetradio nicht mehr auf Eingaben reagieren oder es zu Problemen bei der Netzwerkverbindung kommen, kann ein Zurücksetzen des Gerätes auf die Werkseinstellungen erforderlich sein. -
Seite 42: Fehlerbehebung
23. Fehlerbehebung Bei einer Störung des Geräts prüfen Sie bitte zunächst, ob Sie das Problem mit Hilfe der folgenden Übersicht selbst beheben können. Versuchen Sie auf keinen Fall, die Geräte selbst zu reparieren. Wenn eine Reparatur notwendig ist, wenden Sie sich bitte an unser Service Center oder eine andere ge- eignete Fachwerkstatt. - Seite 43 Problem Mögliche Ursache Lösung FM-Empfang ist gestört Antenne nicht richtig aus- Antenne ausrichten gerichtet Kein Zugang zum Interne- Keine WLAN-Verbindung Prüfen Sie den WLAN- tradio Router bzw. die Verbin- dungen. Richten Sie ggf. die WLAN-Antenne aus. Kein Zugang vom PC als Radioverschlüsselung Geben Sie den Code ein.
- Seite 44 Problem Mögliche Ursache Lösung Keine Verbindung zum Der Internetzugang ist Versuchen Sie es erneut. vTuner-Server blockiert. vTuner-Server ist nicht in vTuner-Server überprüfen. Betrieb oder überlastet. Der Anmeldevorgang ist Anmeldevorgang wieder- fehlgeschlagen. holen. Der Streamer des Radio- Versuchen Sie es erneut. senders ist nicht verfüg- bar oder überlastet.
-
Seite 45: Reinigung
24. Reinigung Schalten Sie das Gerät aus, bevor Sie es reinigen. Verwenden Sie ein weiches, trockenes Tuch, ab es abzuwischen. Benutzen Sie keine rauen Tücher, keine scharten Reinigungsmittel, keine Verdünner oder alkoholische Lösungen für die Reinigung. Solche Mittel können das Gerät beschädigen. 25. -
Seite 46: Technische Daten
26. Technische Daten Netzadapter Modell: GME18A-085200FGR Hersteller: GME, China Eingangsspannung: AC 100 – 240 V ~ 50/60 Hz 0,8 A Ausgangsspannung: 8,5 V Fernbedienung Batterien für Fernbedienung: 2 x 1,5 V LR03/AAA Batterien Gerät Lautsprecher: 2 x 7,5 W RMS Abmessungen: ca. -
Seite 47: Konformitäts- Und Lizenzinformationen
28.1. Audioprodukte zur Verwendung mit Internetradio Dieses Dokument ist Eigentum von MEDION. Ohne die schriftliche Genehmigung von MEDION darf es weder kopiert noch darf sein Inhalt offengelegt werden. Sämt- liche Dritte, denen dieses Dokument ausgehändigt wird, müssen eine Geheimhal- tungsvereinbarung unterzeichnen. -
Seite 48: Impressum
Vervielfältigung in mechanischer, elektronischer und jeder an- deren Form ohne die schriftliche Genehmigung des Herstellers ist verboten Das Copyright liegt bei der Firma: Medion AG Am Zehnthof 77 45307 Essen Deutschland Die Anleitung kann über die Service Hotline nachbestellt werden und steht über das Serviceportal www.medionservice.de zum Download zur Verfügung. - Seite 49 50 von 50...
- Seite 50 MEDION AG 45092 Essen Deutschland Hotline: 01805 - 633 633 Fax: 01805 - 665 566 (0,14 Euro/Minute aus dem dt. Festnetz, Mobilfunk max. 0,42 Euro/Min.) Bitte benutzen Sie das Kontaktformular unter: www.medion.com/contact www.medion.de MSN 5005 0656...
