④
SCM820
1
2

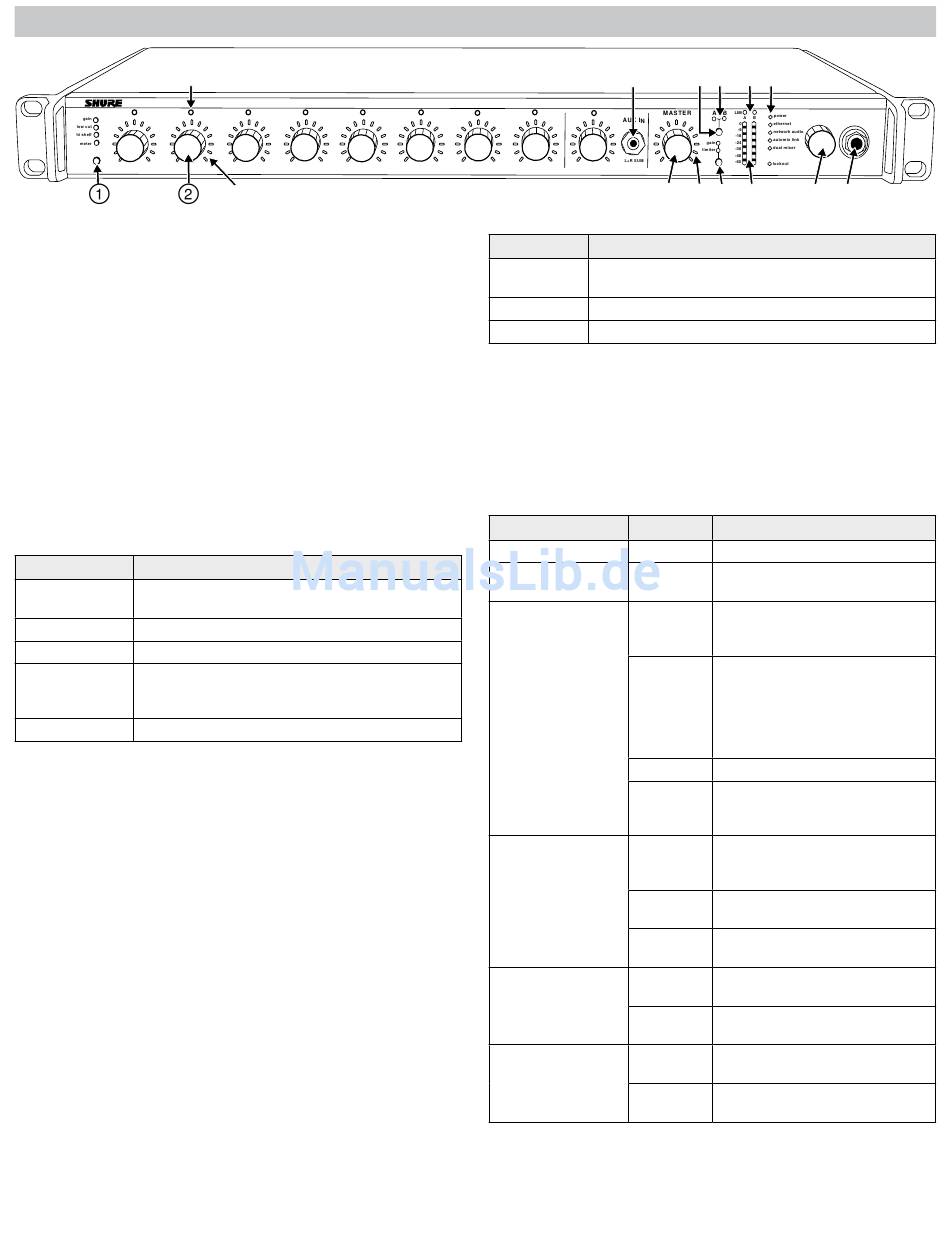

Vorderseite
① Kanalmoduswahl
Durch Drücken dieser Taste wird die Funktion der Kanalregler und
Monitoring-LED-Ringe eingestellt. Näheres zu den einzelnen Modi ist im
Abschnitt „Anpassung des Audiosignals" zu finden.
② Zuweisbarer Kanalregler
Zum Anpassen der Einstellungen und des Status für jeden Eingang:
Drehen: Anpassen einer Einstellung.
Kurzzeitiges Drücken: Solo-Schaltung des Kanals am
Kopfhörerausgang.
Gedrückt halten: Audio-Stummschaltung oder Umgehung der
EQ-Einstellung.
③ Monitoring-LED-Ring
Anzeige mit 13 LED-Segmenten für Gain-Einstellung, Eingangssignal-
Pegelanzeige, IntelliMix Gain-Anzeige, Kanal-Solo oder EQ-Einstellung.
④ Kanalstatus-LED
LED
Kanal ist immer geschlossen (wird im Auto-Mix
Aus
bedämpft).
Grün
Kanal ist offen (im Auto-Mix ausgewählt).
Gelb
Kanal-EQ wird umgangen.
Signal wird übersteuert. Kanal sollte auf einen
Flimmert rot
niedrigeren Eingangsverstärkungspegel (Gain)
eingestellt werden.
Ständig rot
Kanal ist stummgeschaltet.
⑤ Zusatz-Eingangsbuchse (1/8 Zoll)
Dieser unsymmetrische Zusatzeingang fasst den linken und rechten
Kanal zu einem Monosignal zusammen. Die Aux-Eingänge an der
Vorder- und Rückseite werden zu einem Monosignal zusammengefasst
und ohne automatisches Mischen zu den Mix-Ausgängen geführt.
⑥ Master-Ausgangsregler
Zum Anpassen der Einstellungen und des Status der Mix-Ausgänge. Für
Einzelheiten siehe Vorderseiten-Modi.
Drehen: Anpassung der Ausgangsverstärkung (Gain) oder des
Limiter-Schwellwerts.
Kurzzeitiges Drücken: Hebt die Solo-Schaltung eines Kanals auf, so
dass der Mix wieder am Kopfhörerausgang anliegt.
Gedrückt halten: Audio-Stummschaltung oder Umgehung des Limiters.
⑦ Master-LED-Ring
Anzeige der Gain-Einstellung oder des Limiter-Schwellwerts. Jeder
Mischer wird durch eine einzelne LED dargestellt, wenn beide
ausgewählt, aber auf unterschiedliche Pegel eingestellt sind.
⑧ Master-Moduswahl
Auswahl der Funktion (Gain oder Limiter) des Master-Reglers und
-LED-Rings.
⑨ Mix-Auswahltaste
Auswahl von Mix A, Mix B oder beiden zur Einstellung mit dem Master-
Regler und zum Monitoring am LED-Ring und Kopfhörerausgang.
Hinweis: Wenn sowohl Mix A als auch Mix B ausgewählt sind, ist im
Kopfhörerausgang nur Mix A vorhanden.
Beschreibung des SCM820
3
4
5
6
push to solo | hold to mute
③
Kanalstatus
⑤
7
8
⑩ Mix-Statusanzeige
LED
Mix ist für Anpassung und Wiedergabe am
Grün
Kopfhörerausgang ausgewählt.
Gelb
Limiter wird umgangen.
Rot
Mix ist stummgeschaltet.
⑪ Audio-Ausgangspegelanzeigen
Monitoring des Ausgangssignalpegels und Limiter-Schwellwerts für Mix
A und B.
⑫
(Limiter)-LEDs
LIM
Leuchten orange, wenn die Audiopegel den Limiter-Schwellwert
übersteigen.
⑬ Systemstatusanzeigen
Die LEDs leuchten, um die Systemeinstellungen anzuzeigen:
LED
Grün
Spannungsversorgung
Grün
Ethernet
Grün
Grün
blinkend
Netzwerk-Audio
Rot
Aus
Grün
Grün
Auto-Mix Link
blinkend
Aus
Grün
Doppel-Mischer
Aus
Rot
sperren
Rot
blinkend
⑭ Kopfhörer-Lautstärkeregler
Regelt die Lautstärke am Kopfhörerausgang.
⑮ Kopfhörer-Ausgangsbuchse (1/4 Zoll)
Monitoring eines Mix oder Solo-geschalteten Kanals.
⑨
⑩
⑫
⑬
IntelliMix
HEADPHONE
⑥
⑦
⑧
⑪
⑭ ⑮
Mix-Status
Farbe
Status
Gerät ist eingeschaltet.
Gerät ist mit einem Netzwerk
verbunden.
Alle verbundenen Empfangskanäle
sind in Ordnung (Digital-Audio wird
wie erwartet empfangen).
Bei einem oder mehreren
verbundenen Empfangskanälen tritt
ein Signalwegfehler oder ungelöster
Fehler auf (Sender ausgeschaltet,
abgetrennt, umbenannt oder hat
falsche Netzwerkeinstellung).
Problem mit Takt-Synchronisation.
Keine Empfangskanäle
angeschlossen (Signalführung
wurde nicht eingerichtet).
Zwei oder mehr Mischer sind mit
einer Zusammenschaltungsgruppe
verbunden.
Zusammenschaltungsgruppe wird
konfiguriert.
Der Mischer befindet sich im Modus
Standalone.
Der Mischer ist auf Doppel-
Mischer-Modus eingestellt.
Der Mischer ist auf Einzel-Mischer-
Modus eingestellt.
Die Bedienelemente an der
Vorderseite sind gesperrt.
Im Sperrmodus wurde versucht,
eine Einstellung vorzunehmen.
®
