Der Shure SCM820 ist ein digitaler automatischer 8-Kanal-Mischer, der für den
Einsatz bei Sprachanwendungen einschließlich Beschallung, Rundfunk und
Tonaufzeichnung entwickelt wurde. Er bietet eine beträchtliche Verbesserung
der Audioqualität bei jeder Anwendung, bei der mehrere Mikrofone zum
Einsatz kommen. Der Mischer setzt IntelliMix
auszuwählen, die auf den Mix-Bus gelegt werden, während andere Kanäle
bedämpft werden. Der Mix-Modus ist wählbar, um verschiedene automatische
Mix-Stile zur Verfügung zu stellen.
IntelliMix
-Funktionsprinzip
®
Der Digital-Mischer SCM820 erweitert die klassische IntelliMix-Technologie des
SCM810 von Shure und bietet übergangsloses automatisches Mischen durch
Kombination der folgenden Funktionen:
• Noise Adaptive Threshold (NAT) verwaltet das Audiosystem
durch Unterscheidung zwischen dynamischem Audio (wie Sprache)
und Hintergrundgeräuschen (wie Klimaanlage). Es passt den
Aktivierungsschwellwert ständig an, so dass nur Sprachpegel, die lauter sind
als Hintergrundgeräusche, einen Kanal öffnen.
• MaxBus gewährleistet, dass nur ein Kanal pro Klangquelle geöffnet wird,
wodurch Kammfiltereffekte reduziert und eine klare, verständliche Sprache
gewährleistet werden.
• Number of Open Microphones Attenuation (NOMA) bedämpft das
System-Gain, wenn weitere Kanäle geöffnet werden, um gleichbleibende
Ausgangspegel und eine bessere Rückkopplungssicherheit zu bewirken.
• Behält den wahrgenommenen Umgebungsklang bei, um ein natürlich
klingendes Audioprogramm auch in längeren Sprechpausen zu erzielen.
Mischer-Modi
Der Mischer arbeitet in einem von fünf Mischer-Modi: Classic, Smooth, Extreme,
Benutzerspezifisch oder Manuell. Die ersten drei Modi sind Werkseinstellungen,
die verschiedene bewährte Stile für automatisches Mischen bieten. IntelliMix
ist im Modus „Benutzerspezifisch" konfigurierbar und im Modus „Manuell"
ausgeschaltet.
Classic
Der Modus Classic emuliert die Standardeinstellungen des klassischen
SCM810 Automatik-Mischers. Er wird aufgrund der schnellen,
nahtlosen Kanal-Gatesteuerung und gleichmäßigen Wahrnehmung von
Umgebungsschallpegeln geschätzt.
Smooth
Der Modus Smooth gleicht das System-Gain zwischen offenen und
geschlossenen Kanälen dynamisch aus. Das System-Gain wird gleichbleibend
gehalten, indem das Gain so über die Kanäle verteilt wird, dass es
einem offenen Kanal entspricht. Dieser Modus integriert das IntelliMix-
Funktionsprinzip in einen Mix-Stil, bei dem das Gain gemeinsam genutzt wird.
Extreme
Der Modus Extreme ist eine aggressive Variante des Modus Classic und
zur Erzielung maximaler Rückkopplungssicherheit konfiguriert, indem
geschlossene Kanäle vollständig bedämpft werden.
Benutzerspezifisch
Der Modus „Benutzerspezifisch" ermöglicht die Feinabstimmung und
maßgeschneiderte Einstellung einzelner IntelliMix-Parameter über die GUI.
Manuell
Im Modus „Manuell" ist IntelliMix deaktiviert, um den Betrieb als Standard-
Mischer zu ermöglichen. Bei dieser Einstellung sind Kanal- und Mix-
Entzerrung, Ausgangs-Limiter und Mix-Bus-Führung weiterhin aktiv.
Doppel-Mischer-Betrieb:
Der SCM820 lässt sich als Einzel- oder Doppel-Mischer betreiben:
Einzel-Mischer: Die Kanäle werden zu einem einzelnen Mix-Bus geführt,
der das gleiche Audiosignal an die beiden Ausgänge Mix A und B sendet.
Dadurch ist es möglich, das gleiche Programm in verschiedene Räume oder
Aufnahmeanwendungen zu senden. Ausgangsgain, parametrischer Equalizer
und Limiter können für jeden Mix separat eingestellt werden.
Doppel-Mischer: Zwei getrennte Busse stellen unabhängige Auto-Mixe für
jeden Mix-Ausgang zur Verfügung. Auf diese Weise lassen sich zwei völlig
verschiedene Mixe aus den gleichen Eingängen erzielen. Dies ist praktisch,
wenn der Mischer für zwei Anwendungen eingesetzt wird. Beispielsweise kann
Mix A auf den Modus Classic für Beschallung und Mix B auf den Modus Smooth
für Rundfunk eingestellt werden. Bei Einsatz als Doppel-Mischer können Kanäle
zu Mix A, Mix B, Mix A und B oder keinem Mix-Bus geführt werden.
2
Übersicht
-Technologie ein, um Kanäle
®
DFR- und Audioverarbeitung
Der SCM820 verfügt über zwei Kanäle für die digitale
Rückkopplungsreduzier-Stufe (DFR). Die DFR benutzt den patentierten
Adaptive-Notch-Filter-Algorithmus von Shure zur Erkennung von
Rückkopplungen und zum Einsatz von bis zu 16 Schmalband-Sperrfiltern,
die eine dramatische Reduzierung der Rückkopplungssicherheit in einer
Beschallungsanlage bewirken. Die DFR kann auf zwei beliebige Kanäle des
SCM820, einschließlich der Mischausgänge, angewandt werden.
Außerdem bietet der Mischer eine anpassbare Eingangsentzerrung,
Begrenzung und parametrische Ausgangsentzerrung zur Optimierung des
Klangs für eine gegebene Anwendung.
Vernetzung
Dante
Digital Audio
TM
Digital-Audio wird über Standard-Ethernet unter Verwendung von
abgeschirmten Kabeln der Kategorie Cat5e (oder höher) übertragen. Dante
bietet niedrige Latenz, präzise Taktsynchronisation und hohe Dienstgüte
(QoS) für die zuverlässige Audio-Übertragung an eine Vielzahl von
Dante-Geräten. Dante-Audio kann sicher im selben Netzwerk mit IT- und
Steuerungsdaten existieren oder zur Nutzung eines eigenen Netzwerks
konfiguriert werden.
Mit der Software Dante Virtual Soundcard (DVS) ist Wiedergabe oder
Aufnahme auf einem PC oder Mac über die standardmäßigen Ethernet-
Anschlüsse des Computers möglich. Zum Lieferumfang jedes SCM820-DAN
gehört eine DVS-Lizenz.
Fernsteuerung
Der SCM820 kann zur Fernsteuerung und zum Fernmonitoring an
einen Computer oder ein Steuerungssystem eines Drittanbieters (AMX,
Crestron) angeschlossen werden. Die Webbrowser-basierte grafische
Benutzeroberfläche (GUI) gestattet individuelle IntelliMix-Konfiguration und
Zugang zu weiteren Funktionen.
Zusammenschalten von Mischern
Mehrere SCM820-DAN-Mischer lassen sich zusammenschalten, um große
Auto-Mixe von bis zu 12 Geräten (96 Audiokanäle) zu bilden. Mischer in der
gleichen Zusammenschaltungsgruppe werden mit den gemeinsam benutzten
IntelliMix-Einstellungen betrieben. Eine Taste „Auto Link" auf der Rückseite
ermöglicht das automatische Zusammenschalten der Mischer, wenn diese in
das Netzwerk aufgenommen werden. Zum Zusammenschalten bestimmter
Mischer können über die GUI benutzerspezifische Gruppen erstellt und
verwaltet werden.

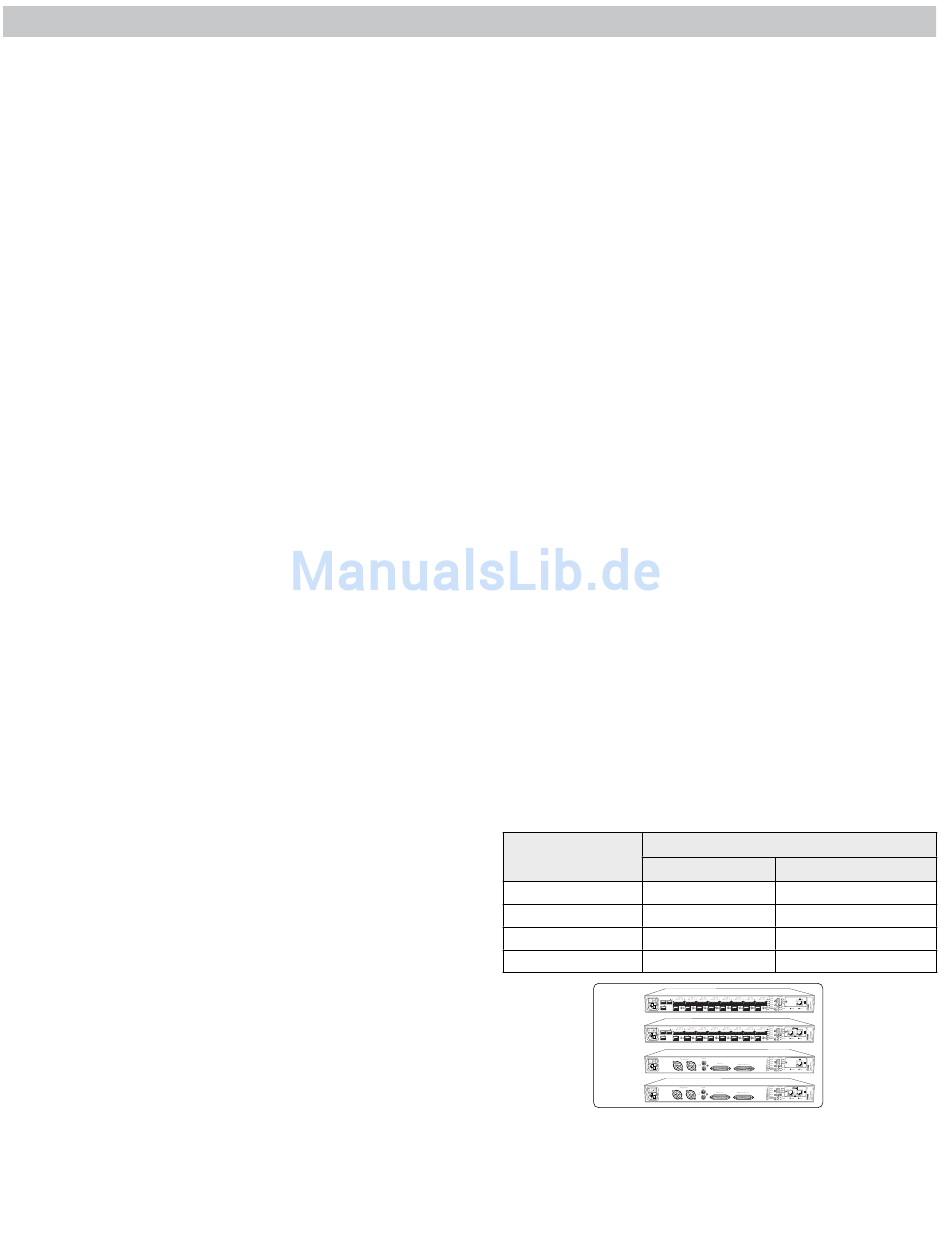

Modellvarianten
In der folgenden Tabelle werden die vier Variationen des SCM820-Modells
beschrieben:
Modell
SCM820
Block
SCM820-DAN
Block
SCM820-DB25
DB25
SCM820-DAN-DB25
DB25
OUT
SCM820
mix a
+
mix b
OUT
mix a
SCM820-DAN
+
mix b
SCM820-DB25
SCM820-DAN-DB25
Nachrüstung von Dante
Ein standardmäßiger SCM820 kann durch eine Dante Network Interface
Card (A820-NIC-DAN) erweitert werden, um die vollen Fähigkeiten für
eine Digital-Audio-Vernetzung zu erhalten. Dadurch wird der Standard-
Ethernet-Anschluss durch zwei Dante-Netzwerkanschlüsse ersetzt. Das
darf nur von qualifizierten Kundendiensttechnikern ausgeführt werden.
Weitere Informationen sind unter www.shure.com zu finden.
Beschreibung
Steckertyp
Netzwerkkarte
Standard-Ethernet
Dante-Digital-Audio
Standard-Ethernet
Dante-Digital-Audio
IN
IN
IN
IN
IN
IN
IN
IN
AUX IN
L R
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
8
7
6
5
4
3
2
1
direct out
direct out
direct out
direct out
direct out
direct out
direct out
direct out
IN
IN
IN
IN
IN
IN
IN
IN
AUX IN
L R
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
8
7
6
5
4
3
2
1
direct out
direct out
direct out
direct out
direct out
direct out
direct out
direct out
