Inhaltszusammenfassung für Lincoln Electric INVERTEC V405

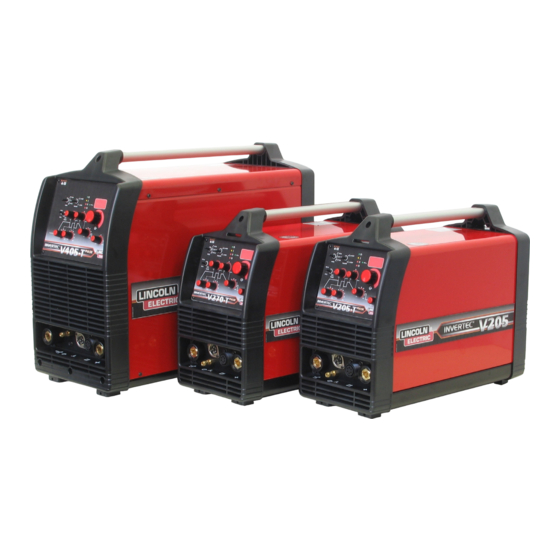

- Seite 1 IM2006 05/2016 REV08 ® INVERTEC V205, V270 & V405 BEDIENUNGSANLEITUNG GERMAN Lincoln Electric Bester Sp. z o.o. ul. Jana III Sobieskiego 19A, 58-263 Bielawa, Poland www.lincolnelectric.eu...
-
Seite 2: Konformitätserklärung
2014/35/EU , 2014/30/EU und in Übereinstimmung mit den nachstehenden normen hergestellt wurde: EN 60974-1:2012, EN 60974-10:2014 (EN 60974-3:2014 nur für–T/-TP) 20.04.2016 Piotr Spytek Operations Director Lincoln Electric Bester Sp. z o.o., ul. Jana III Sobieskiego 19A, 58-263 Bielawa, Poland 12/05 Deutsch Deutsch... -
Seite 3: Inhaltsverzeichnis
12/05 VIELEN DANK! Dass Sie sich für ein QUALITÄTSPRODUKT von Lincoln Electric entschieden haben. Bitte überprüfen Sie die Verpackung und den Inhalt auf Beschädigungen. Transportschäden müssen sofort dem Händler gemeldet werden. Damit Sie Ihre Gerätedaten im Bedarfsfall schnell zur Hand haben, tragen Sie diese in die untenstehende Tabelle ein. -
Seite 4: Sicherheitsmaßnahmen / Unfallschutz
Sicherheitsmaßnahmen / Unfallschutz 01/11 ACHTUNG Diese Anlage darf nur von ausgebildetem Fachpersonal genutzt, gewartet und repariert werden. Schließen Sie dieses Gerät nicht an, arbeiten Sie nicht damit oder reparieren Sie es nicht, bevor Sie diese Betriebsanleitung gelesen und verstanden haben. Bei Nichtbeachtung der Hinweise kann es zu gefährlichen Verletzungen bis hin zum Tod oder zu Beschädigungen am Gerät kommen. -
Seite 5: Installation Und Bedienungshinweise
S-ZEICHEN: Dieses Gerät darf Schweißstrom in Umgebungen mit erhöhter elektrischer Gefährdung liefern. Gerätegewicht über 30kg: Bitte bewegen oder heben Sie das Gerät mit äußerster Sorgfalt und mit Unterstützung einer weiteren Person. Das Heben des Gerätes kann Ihre körperliche Gesundheit gefährden. DEFEKTE GASFLASCHEN KÖNNEN EXPLODIEREN: Benutzen Sie nur Gasflaschen mit dem für den Schweißprozess geeigneten Gas und ordnungsgemäßen Druckreglern, die für dieses Gas ausgelegt sind. -
Seite 6: Wig-Schweißen
Ausgangsbuchsen. Wenn z.B. DC+ zum Schweißen benötigt wird, schließen Sie das Elektrodenkabel an den Netzschalter: Schaltet die (+) Anschluss der Maschine an und das Massekabel am Eingangsspannung zur (-) Anschluss. Stecken Sie den Stecker in die Maschine. Versichern Sie Gerätebuchse (Nut und Feder deckungsgleich), und sich, dass die Maschine drehen Sie diesen um etwa ¼... - Seite 7 Danach, wenn die Wolfram-Nadel vom Werkstück abgehoben wird, zündet der eigentliche Schweißlichtbogen. Die letzte Modus-Schalter-Position, HF TiG, steht nur bei der "V -T / -TP" zur Verfügung. Wenn der Modus-Schalter in die HF-TIG-Position geschaltet ist, sind die Elektroden-Schweiß-Funktionen ausgeschaltet. Das Gerät ist fertig zum HF WIG- Schweißen.
- Seite 8 Wie die Einstellung des Ausgangsstroms, wird die M. 2-Takt-/4-Takt-Umschalter (nur V -T / -TP): Funktion dieser Anzeige verändert, wenn ein Dieser Schalter wählt zwischen dem 2-Takt- und 4- Fernregler angeschlossen wird. Wenn die Takt-Betrieb des Brennertasters. Zur weiteren Fernregler-LED leuchtet und somit anzeigt, dass ein Erklärung dieser Schaltfunktionen lesen Sie bitte im Fernregler angeschlossen ist, wird das Kapitel "WIG-Brennertaster Schaltfunktionen"...
- Seite 9 Nachströmzeit des Schutzgases von 0,5 bis 30 Sekunden. Die Gasvorströmzeit beträgt immer 0,5 Sekunden. Im Stabelektrodenbetrieb wird diese Funktion nicht verwendet. U. VRD LED's (nur bei australischen Maschinen aktiviert): Diese Maschinen sind mit VRD (Voltage Reduction Device) Funktion ausgestattet: Diese reduziert die Ausgangsspannung an den Schweißausgängen.
-
Seite 10: Wartung
WARNUNG Für Wartung und Reparatur des Gerätes konsultieren In dieser Phase verfügt die Maschine über eine Sie bitte Ihren Fachhändler oder die Lincoln Electric. automatische Durchstartfunktion, so dass der Eine unsachgemäß durchgeführte... -
Seite 11: Elektromagnetische Verträglichkeit (Emc)
Bedienungsanleitung genannten Einsatzvorschriften. Falls dennoch elektromagnetische Störungen auftreten, müssen geeignete Gegenmaßnahmen getroffen werden. Kontaktieren Sie gegebenenfalls den Kundendienst der Lincoln Electric. Technische Änderungen der Anlage sind nur nach schriftlicher Genehmigung des Herstellers zulässig. Die Ausrüstung stimmt nicht mit IEC 61000-3-12 überein. Wenn die Anlagen an das eine allgemeine Schwachstromversorgung angeschlossen werden, liegt die Verantwortung in der Hand des Installateurs. -
Seite 12: Technische Daten
Technische Daten V205 2V: NETZEINGANG Netzeingangsspannung Leistungsaufnahme EMC Klasse Frequenz 230 / 400V 10% 5.5kW @ 100% ED A gruppe 2 50/60 Hz Einphasig 6.5kW @ 35% ED LEISTUNGSDATEN BEI 40°C UMGEBUNGSTEMPERATUR Einschaltdauer Ausgangsstromstärke Ausgangsspannung (basierend auf 10min-Zyklus) 100% 170A 26.8 Vdc 200A... -
Seite 13: Weee
V405: NETZEINGANG Netzeingangsspannung Leistungsaufnahme EMC Klasse Frequenz 400V 15% 11.3kW @ 100% ED A gruppe 2 50/60 Hz 17.2kW @ 35% ED Dreiphasig LEISTUNGSDATEN BEI 40°C UMGEBUNGSTEMPERATUR Einschaltdauer Ausgangsstromstärke Ausgangsspannung (basierend auf 10min-Zyklus) 100% 300A 32.0 Vdc 400A 36.0 Vdc AUSGANGSLEISTUNG Maximale Leerlaufspannung Schweißstrombereich... -
Seite 14: Zubehör
Zubehör V205-TP Tuchelstecker (5-polig) für Brennertaster. V270-T / -TP V405-TP W6100316R V205 Amphenolstecker (6 polig) für Fernregler. V270 V405 W6100317R V205-TP Gas-Schnellkupplung, männlich. V270-T / -TP V405-TP W8800072R V205 Handfernregler. V270 V405 K10095-1-15M V205-TP Fußpedalfernregler. V270-T / -TP V405-TP K870 Deutsch Deutsch...
