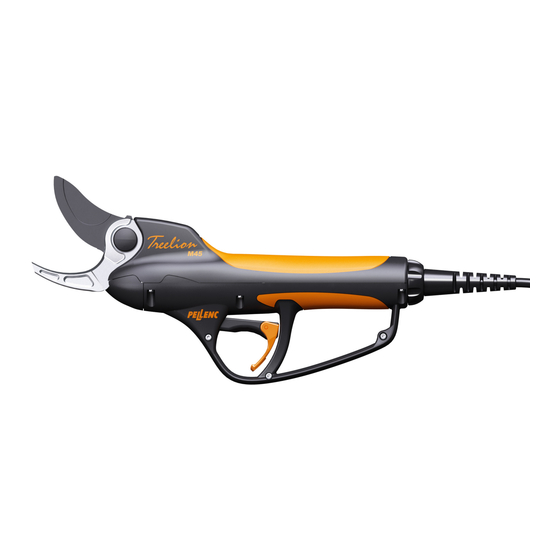

pellenc Treelion M45 Betriebsanleitung

Elektronische rebschere
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

pellenc s.a.
Route de Cavaillon,
B.P. 47,
84122 PERTUIS cedex
(France)
Tél : +33(0)4 90 09 47 00 Fax : +33(0)4 90 09 64 09
E-mail : pellenc.sa@pellenc.com
www.pellenc.com
INHALT DES KOFFER
TREELION anpassbar mit Adaptergerät
• Schere mit Adaptergerät
• Armbinde
• Schleifstein
• Stellschlüssel
• Tube Fett
• Schraubendreher für Schlitzschrauben
• Garantiekarte
• Benutzerhandbuch
• Sechskantschlüssel
DIE BEDIENUNGSANLEITUNG VOR DEM GEBRAUCH
BETRIEBSANLEITUNG
AUFMERKSAM LESEN
M45
TREELION autonom (mit Batterie und Schnur)
• Schere mit Kabel
• Armbinde
• Schleifstein
• Stellschlüssel
• Tube Fett
• Schraubendreher für Schlitzschrauben
• Garantiekarte
• Benutzerhandbuch
• Sechskantschlüssel
GER
Übersetzung der
ursprünglichen Anleitung
26_73472_E - 06/2012
