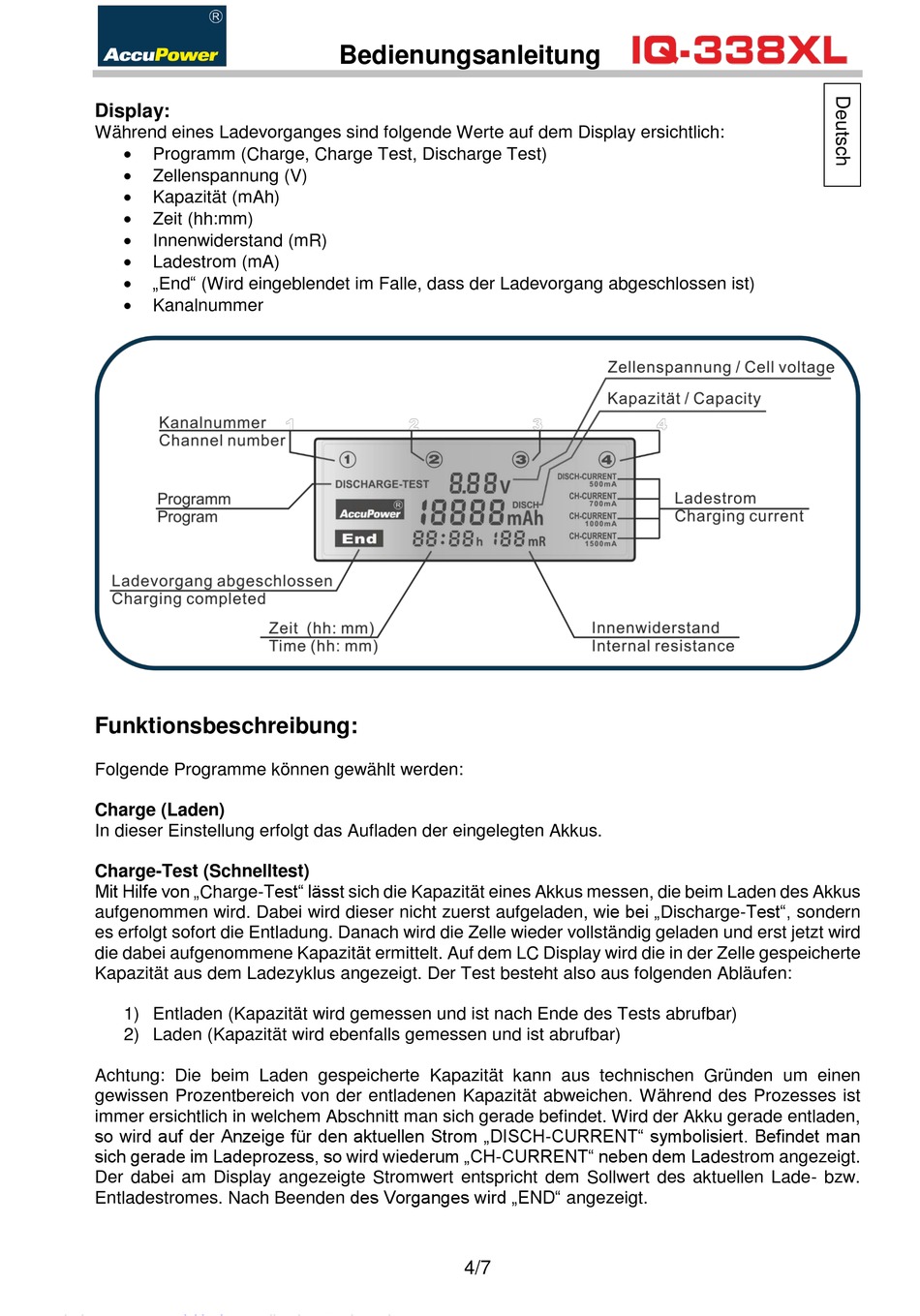

Display:
Während eines Ladevorganges sind folgende Werte auf dem Display ersichtlich:
Programm (Charge, Charge Test, Discharge Test)
Zellenspannung (V)
Kapazität (mAh)
Zeit (hh:mm)
Innenwiderstand (mR)
Ladestrom (mA)
„End" (Wird eingeblendet im Falle, dass der Ladevorgang abgeschlossen ist)
Kanalnummer
Funktionsbeschreibung:
Folgende Programme können gewählt werden:
Charge (Laden)
In dieser Einstellung erfolgt das Aufladen der eingelegten Akkus.
Charge-Test (Schnelltest)
Mit Hilfe von „Charge-Test" lässt sich die Kapazität eines Akkus messen, die beim Laden des Akkus
aufgenommen wird. Dabei wird dieser nicht zuerst aufgeladen, wie bei „Discharge-Test", sondern
es erfolgt sofort die Entladung. Danach wird die Zelle wieder vollständig geladen und erst jetzt wird
die dabei aufgenommene Kapazität ermittelt. Auf dem LC Display wird die in der Zelle gespeicherte
Kapazität aus dem Ladezyklus angezeigt. Der Test besteht also aus folgenden Abläufen:
1) Entladen (Kapazität wird gemessen und ist nach Ende des Tests abrufbar)
2) Laden (Kapazität wird ebenfalls gemessen und ist abrufbar)
Achtung: Die beim Laden gespeicherte Kapazität kann aus technischen Gründen um einen
gewissen Prozentbereich von der entladenen Kapazität abweichen. Während des Prozesses ist
immer ersichtlich in welchem Abschnitt man sich gerade befindet. Wird der Akku gerade entladen,
so wird auf der Anzeige für den aktuellen Strom „DISCH-CURRENT" symbolisiert. Befindet man
sich gerade im Ladeprozess, so wird wiederum „CH-CURRENT" neben dem Ladestrom angezeigt.
Der dabei am Display angezeigte Stromwert entspricht dem Sollwert des aktuellen Lade- bzw.
Entladestromes. Nach Beenden des Vorganges wird „END" angezeigt.
Bedienungsanleitung
4/7
