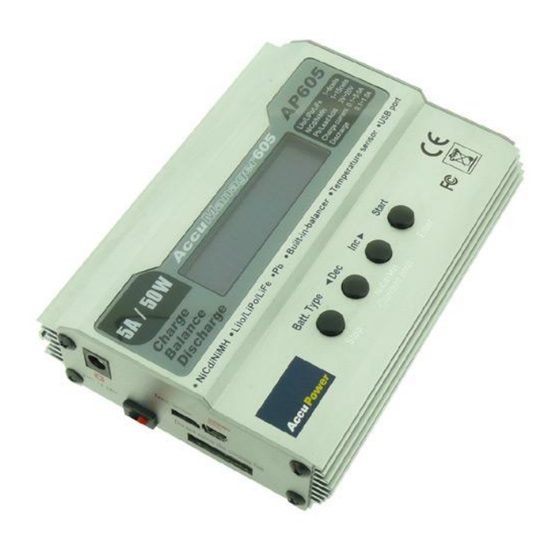

AccuPower AccuManager605
AccuPower
AccuManager605
Bedienungsanleitung
Herzlichen Glückwunsch zum Erwerb des AccuPower AccuManager 605.
AP 605 ist ein microprozessorgesteuertes Lade/ Entladesystem welches für alle
gängigen Akkutypen optimierte Laderoutinen bereit stellt, sowie viele nützliche
Zusatzfunktionen bietet. (LiPo Zellenspannung auf gleiches Niveau bringen
(balancing), einstellbare Lade- / Entladeströme, umfangreicher Kabelsatz...)
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch, bevor sie AP605
verwenden.
V07/09
© AccuPower
1/14
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für AccuPower AccuManager605
Inhaltszusammenfassung für AccuPower AccuManager605
- Seite 1 AccuPower AccuManager605 AccuPower AccuManager605 Bedienungsanleitung Herzlichen Glückwunsch zum Erwerb des AccuPower AccuManager 605. AP 605 ist ein microprozessorgesteuertes Lade/ Entladesystem welches für alle gängigen Akkutypen optimierte Laderoutinen bereit stellt, sowie viele nützliche Zusatzfunktionen bietet. (LiPo Zellenspannung auf gleiches Niveau bringen (balancing), einstellbare Lade- / Entladeströme, umfangreicher Kabelsatz…)
-
Seite 2: Leistungsfähige Elektronik Im Kompaktformat
AccuPower AccuManager605 Funktionen • Integrierter Spannungsbalancer, sorgt für sicheres Laden von LiPo Akkus →längere Lebensdauer der Akkus. • Delta-peak Abschaltung – Die Ladeschlussspannung von NICD/NIMH Akkus wird mit dem Delta-peak Verfahren ermittelt. Technisch versierte Nutzer können die Delta Peak Spannung auf Ihre Bedürfnisse anpassen (5-20mV/Zelle, 1mV Schritte) •... -
Seite 3: Aufbau Des Geräts
AccuPower AccuManager605 • Ladestrom: 0.1 - 5A • Entladestrom: 0.1 – 1A • Belastbarkeit des Balancingmoduls: 300mA/Zelle • Verwendungsbereich NiCd / NIMH: 1-15 Zellen • Verwendungsbereich Li-lon / Polymer: 1-6 Zellen • Verwendungsbereich Blei/Bleigelakkus: 2 to 20V • Gewicht: 400g •... -
Seite 4: Anschluss Von Li-Ion Akkus
AccuPower AccuManager605 Obwohl AP605 mit einem elektronischem Verpolschutz ausgestattet ist, beachten Sie bitte immer die korrekte Polarität der angeschlossenen Akkus sowie der Versorgungsleitungen beachten. Im Lieferumfang befinden sich Anschlusskabel für verschiedene Akkutypen sowie ein Kabel zum Anschluss an die Bananenbuchsen des Ladegeräts. -
Seite 5: Bedienung Des Menüs
AccuPower AccuManager605 Bedienung des Menüs AP605 stellt ein komfortables LCD-basiertes Menü zur Verfügung, für Eingaben dienen 4 Druckknöpfe: Batt. Type / Stop: Einen Punkt Weitergehen im Hauptmenu(nächster Akkutyp) / Ladevorgang abbrechen. Dec: Einen Punkt zurück im Hauptmenu(vorheriger Akkutyp) / gewählten Wert herabsetzen. - Seite 6 AccuPower AccuManager605 20mV/Zelle verändern. Für NiCd und NiMH akkus ist diese Einstellung getrennt vorzunehmen. • V.Type Mit diesem Gerät haben Sie die Möglichkeit, verschiedene Lithium Akkutypen zu laden. Es gibt LiIon, LiPo und LiFe Typen, bitte stellen Sie den richtigen Typ vor dem Ladevorgang ein.
- Seite 7 AccuPower AccuManager605 • CAPACITY CUT OFF Dieser Menüpunkt regelt die Ladungsbegrenzung, (die Ladung wird aus dem Produkt Ladestrom x Ladezeit ermittelt). Dies ist ein optionales Abschaltkriterium und muss nicht verwendet werden. • Key Beep Key Beep ist der Pfeifton beim Tastendruck und kann hier deaktiviert werden.
- Seite 8 AccuPower AccuManager605 • Waste Time Wenn die Funktion zyklisches Laden verwendet wird (Folge von Lade- / Entladevorgängen z.B. zum Formieren, reaktivieren…) sollte der Akku zur chemischen Regeneration eine Pause zwischen den Ladeprozessen erfahren. Die Länge dieser Pausen kann hier variiert werden. (Standardeinstellung: 2min) •...
- Seite 9 AccuPower AccuManager605 Nach Ladeende werden einige Ladedaten (Akkuendspannung, maximaler Ladestrom, Dauer des Ladevorganges, geladene Kapazität) am LCD angezeigt. Eine Betätigung des STOP Buttons quittiert diese Meldung. NIMH/NiCD Akkus laden Der Menüaufbau zum Laden von NiMH Akkus und NiCd Akkus ist derselbe. Es wird hier das Laden eines NiMH Akkus erklärt, zum Laden von NiCD Akkus im Menü...
- Seite 10 Kapazität informiert. Lithium Polymer Akkus laden / entladen AccuManager605 kann LiXX Akkus bestehend aus bis zu 6 Akkus handlen. Da es bei Lithium Zellen Unterschiedliche Varianten gibt, muss die vorhandene Variante (LiIon/LiFe/LiPo) vorher im Optionsmenü eingestellt werden. (siehe „Das Optionsmenü“...
- Seite 11 AccuPower AccuManager605 • LiIon BALANCE (Zellenspannuns equales Laden) Dies ist die empfohlene Ladevariante für LiXX Akkus. Hierbei wird jede einzelne Zelle vom Ladegerät überwacht und bei einer Abweichung von der durchschnittlichen Zellenspannung je nach Notwendigkeit mit mehr oder weniger Strom versorgt.
-
Seite 12: Übersicht Der Möglichen Fehlermeldungen
AccuPower AccuManager605 Bei dieser Ladeoption wird der Akku in einem Zustand gebracht, in dem er die geringste Selbstentladung aufweist und somit optimal eingelagert werden kann. Er kann jederzeit mit einem normalen Ladevorgang wieder für die Verwendung reaktiviert werden. Übersicht der möglichen Fehlermeldungen Der zu ladende Akku wurde mit falscher Polarität angeschlossen... - Seite 13 AccuPower AccuManager605 Interner Fehler Das Gerät meldet eine Überhitzung, bitte nur auf feuerfesten und glatten Oberflächen verwenden! Der Balancingstecker ist nicht richtig verbunden. Eine Zelle des LiXX Akkus ist zu hoch angestiegen. Eine Zelle des LiXX Akkus hat Unterspannung. Sicherheitshinweise •...
-
Seite 14: Garantie
AccuPower AccuManager605 Garantie Wir gewähren eine 1 jährige Garantie auf Herstellungs- Verarbeitungs- und Materialmängel welche nicht durch Nutzereinwirkung entstanden sind. Ausgenommen ist die unsachgemäße (außerhalb der technischen Spezifikationen) Verwendung. Notizen: Händlerstempel: www.accupower.at V07/09 © AccuPower 14/14...
