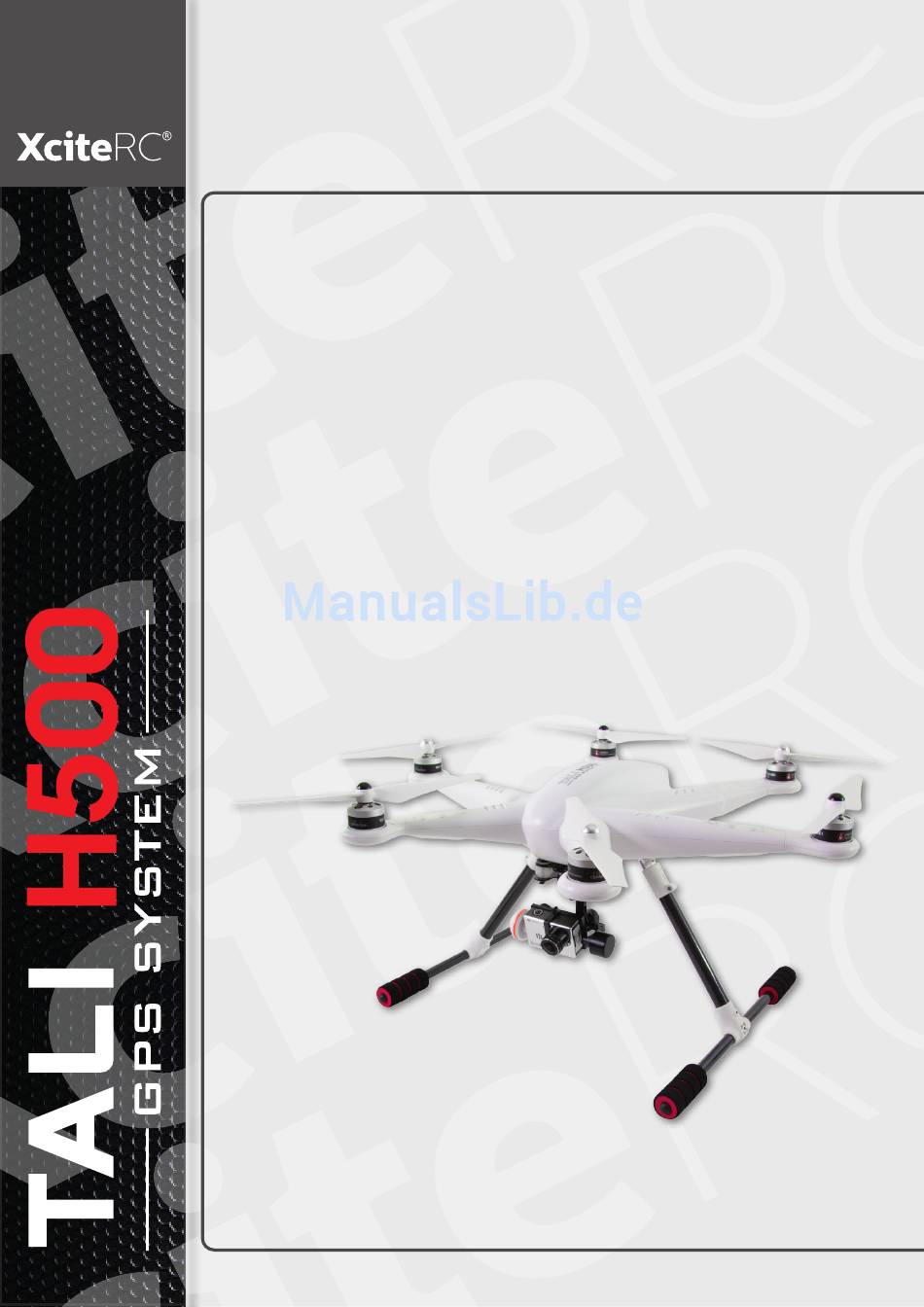

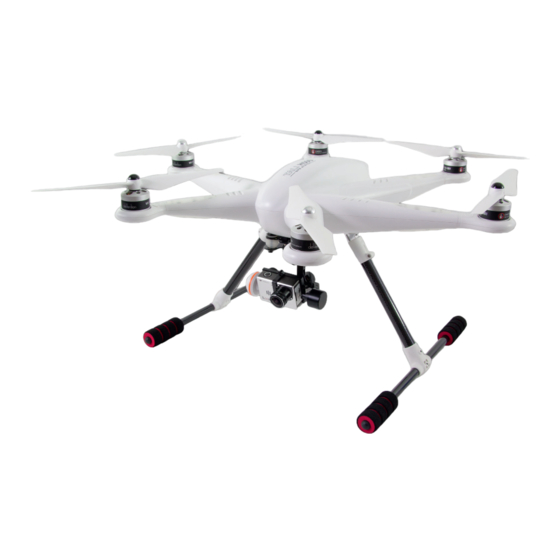

- Seite 1 Bedienungsanleitung Manual Mode d‘emploi #16002050, 16002150 Walkera Tali H500 Hexacopter RTF GoPro...
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung entspricht dem technischen Stand des Produkts bei Drucklegung, Änderung in Technik und Ausstattung vorbehalten. Aus Angaben und Abbildungen dieser Bedienungsanleitung können keine Ansprüche abgeleitet werden. KEINE HAFTUNG FÜR DRUCKFEHLER! ÄNDERUNGEN VORBEHALTEN! Die jeweils neueste Version dieser Anleitung finden Sie im Internet unter www.XciteRC.com © Copyright 2015 by XciteRC-Modellbau GmbH & Co. KG H500... -
Seite 3: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung · Sicherheitshinweise Vielen Dank für den Kauf des Hexacopters H500 von XciteRC. Die vorliegende Bedienungsanleitung enthält wichtige Hinweise für den Betrieb Ihres neuen Modells. Lesen Sie deshalb, bevor Sie das Modell in Betrieb nehmen, alle Anweisungen dieser Be- dienungsanleitung vollständig durch, damit Sie Ihr Modell gefahrlos betreiben können. -
Seite 4: Sicherheitshinweise Zum Umgang Mit Batterien Bzw. Akkus
BEACHTE: beachten Sie bei Lithium-Akkus die angegebene Lagerspannung. Wird ein zu voller oder zu leerer Lithium-Akku längere Zeit gelagert, kann er beschädigt werden. Die Firma XciteRC Modellbau GmbH & Co. KG kann den korrekten Umgang mit den von Ihnen verwendeten Akkus bzw. Batterien nicht überwachen, daher wird die Gewährleistung bei falscher Ladung oder Entladung ausgeschlossen. -
Seite 5: Flugakku Aufladen
*Beachten Sie die Ladehinweise gestell frei bewegen kann. position, den Gashebel in die Drücken der POWER Taste im Kapitel “Akku laden”. unterste Position und schalten ein. Die grünen LEDs der den Sender ein. Akkuanzeige blinken, das Landegestell klappt hoch. H500... -
Seite 6: Kompasskalibrierung
“Complex data port” an der Feder bereit. zum Anschlag nach hinten. Hand gut fest oder verwenden Unterseite des Scout, an- den beiliegenden Inbusschlüssel. schließend mit dem Gimbal. WARNUNG: Der Stecker ist verpolungssicher. Achten Sie auf die seitlichen Führungen. Wenden Sie keine Gewalt an! H500... -
Seite 7: Kamera Montieren
Bei aktiviertem GPS-Modus können die Motoren nicht gesichert werden. Mode 1 (Gashebel rechts) Mode 2 (Gashebel links) Sollten Sie im GPS-Modus landen, schalten Sie den MIX-Schalter nach erfolgreicher Landung und mit Gashebel in der untersten Stellung in Position “0”, bevor Sie die Motoren sichern. H500... -
Seite 8: Senderbeschreibung Devo F12E
WARNUNG: Um den GPS-Modus zu verwenden, muss die blaue LED mindestens zweimal blinken! Um die Funktion AUTO-Start zu verwenden, muss die blaue LED mindestens 3x blinken - Crashgefahr! Wir empfehlen dringend, nur zu starten, wenn mindestens 8 Satelliten empfangen werden können - die blaue LED blinkt 3-Mal. H500... -
Seite 9: Rc Funktionen
Modell zuerst auf ca. in Mittelstellung gebracht werden. 15 m Höhe und fliegt dann WARNUNG: schalten Sie nie direkt Gashebel in MIX Schalter selbständig zurück und landet in den manuellen Modus Mittelstellung auf “2” automatisch. Boden - Absturzgefahr! H500... -
Seite 10: Funktionsprogrammierung Sender Devo F12E
Modell nicht in die richtige Richtung fliegt), Gashebel in Mittelstellung bringen und MIX Schalter auf “1”. Bricht die Verbindung zwischen Sender und Modell ab (Failsafe Coming Active Home), wird Coming Home automatisch aktiviert. Ein Abbrechen ist dann unmöglich, warten Sie einfach, bis das Modell automatisch gelandet ist. H500... -
Seite 11: Senderprogrammierung Devo F12E
*bitte beachten Sie die nationalen Regelungen der zuständigen Behörden. Senderprogrammierung DEVO F12E Boot Screen (Hauptbildschirm) Modellname Gashebelstellung in % Timer Modelltyp Übertragungsqualität Model 01 0 % 00:00 Modellnummer Akkustandsanzeige Rudertrimmung Querrudertrimmung Mode 1 (Gastrimmung) Mode 1 (Höhenrudertrimmung) Mode 2 (Höhenrudertrimmung) Mode 2 (Gastrimmung) Linker Trimmhebel Rechter Trimmhebel H500... -
Seite 12: Modelltyp
Active Active UP/DN Flap RUDD D/R AUX5 AUX5 KB Model Menu Device Output Active Active AUX2 ELEV D/R AUX6 AUX6 KB Active Active AUX3 FMOD SW AUX7 AILE D/R Drücken Sie EXT um zum “Model Menu” zurückzukehren. Active Active H500... -
Seite 13: Senderprogrammierung Devo F12E
Main Menu Function Menu Reverse Switch Reverse Switch Elevator Normal AUX4 Normal Aileron Normal AUX5 Normal Throttle Normal AUX6 Normal Rudder Normal AUX7 Normal Drücken Sie EXT um in das Gear Normal Funktionsmenü zurückzukehren. Flap Normal AUX2 Normal AUX3 Normal H500... -
Seite 14: Videoeinstellungen
Channel: Drücken Sie R oder L um den passenden Videokanal für die iLook+ Kamera einzustellen Background: rücken Sie R oder L und wählen “Active”, das Live-Videobild wird als Hintergrund im Hauptmenü angezeigt Drücken Sie EXT um zwischen Vollbild oder geteiltem Bildschirm umzuschalten H500... -
Seite 15: Timer-Programmierung
0 % 00:00 Timer Empfängerbelegung DEVO RX-705 Telemetrieanschluss (einzelne, weiße Leitung) DATA BUS: Datenübertragung, mit FCS-H500 Flighcontroller verbinden AUX1: Steuert “Auto takeoff” - nicht angeschlossen AUX2: Steuert “Hyper IOC” - nicht angeschlossen AUX3: Steuert den “Round fly Modus” - nicht angeschlossen... -
Seite 16: Anschlüsse Flightcontroller Fcs-X500
Anschluss Flightcontroller FCS-H500 · Gimbal-Kalibrierung Anschlüsse Flightcontroller FCS-H500 AUX 3 - Round fly Modus Spannungssensor - mit der Hauptplatine verbinden ESC #4 (elektronischer Drehzahlregler) Datenübertragung - mit PPM OUT des BT-2402NA AUX 2 - Hyper IOC Modus ESC #3 (elektronischer Drehzahlregler) verbinden Jumper Port, für Empfänger anderer Marken... -
Seite 17: Kamerabedienung
Sekunden geht die rote LED aus, die Initialisierung ist komplett, die Kamera geht in den Standby-Modus. (3) Blinkt die rote LED nach dem Einschalten schnell, muss die SD-Karte formatiert werden. Stellen Sie den Mode-Schalter auf und drücken den Auslöser ca. 5 Sekunden um die Karte zu formatieren. H500... -
Seite 18: Manuelle Aufnahme
- bevor Sie es benutzt haben - an Ihren Fachhändler oder an uns zurück und wir werden Ihnen Ersatz liefern. Für den H500 sind einige Teile als Ersatzteile verfügbar. In Problemfällen oder bei Fragen wenden Sie sich bitte an Ihren Fachhändler oder: XciteRC Modellbau GmbH &... -
Seite 19: Reparaturen
Ihre Gesundheit schädigen können. Batterien enthalten aber auch wichtige Rohstoffe wie z.B. Eisen, Zink, Mangan oder Nickel und werden wieder verwertet. Sie können die Batterien nach Gebrauch entweder ausreichend frankiert an uns zurücksenden: XciteRC Modellbau GmbH & Co.KG Autenbachstr. 12 D-73035 Göppingen oder in unmittelbarer Nähe (z.B. -
Seite 20: Konformitätserklärung
Konformitätserklärung · Declaration of conformity H500... - Seite 21 H500...
- Seite 22 H500...
- Seite 23 H500...
- Seite 24 XciteRC Modellbau GmbH & Co. KG Autenbachstraße 12 D-73035 Göppingen Phone: +49 7161 40 799 0 Fax: +49 7161 40 799 99 E-Mail: info@xciterc.de Web: www.XciteRC.com...
