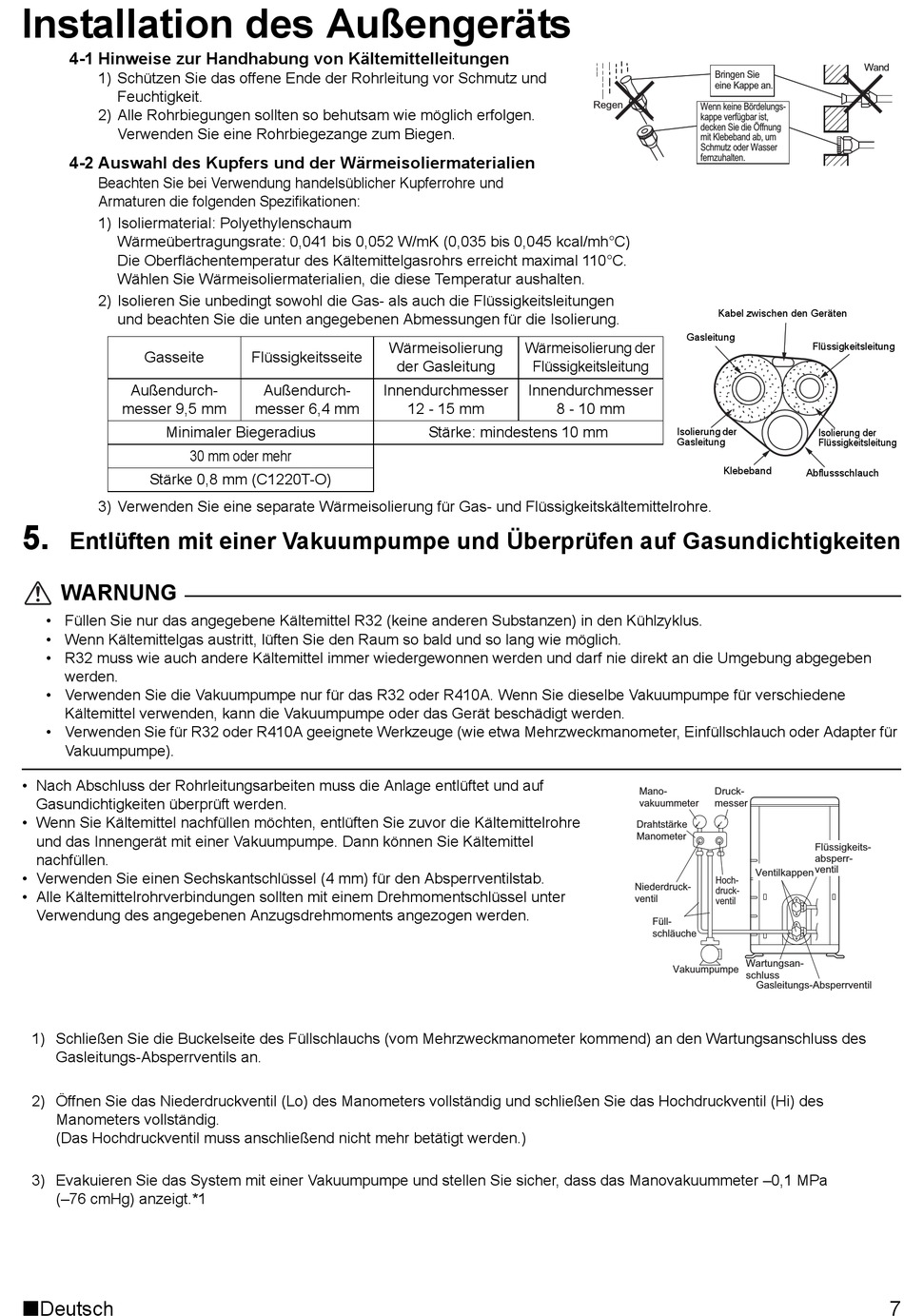

Daikin ARXM25M3V1B9 Installations Anleitung Seite 9

Installation des Außengeräts
4-1 Hinweise zur Handhabung von Kältemittelleitungen
1) Schützen Sie das offene Ende der Rohrleitung vor Schmutz und
Feuchtigkeit.
2) Alle Rohrbiegungen sollten so behutsam wie möglich erfolgen.
Verwenden Sie eine Rohrbiegezange zum Biegen.
4-2 Auswahl des Kupfers und der Wärmeisoliermaterialien
Beachten Sie bei Verwendung handelsüblicher Kupferrohre und
Armaturen die folgenden Spezifikationen:
1) Isoliermaterial: Polyethylenschaum
Wärmeübertragungsrate: 0,041 bis 0,052 W/mK (0,035 bis 0,045 kcal/mh°C)
Die Oberflächentemperatur des Kältemittelgasrohrs erreicht maximal 110°C.
Wählen Sie Wärmeisoliermaterialien, die diese Temperatur aushalten.
2) Isolieren Sie unbedingt sowohl die Gas- als auch die Flüssigkeitsleitungen
und beachten Sie die unten angegebenen Abmessungen für die Isolierung.
Gasseite
Außendurch-
messer 9,5 mm
Minimaler Biegeradius
30 mm oder mehr
Stärke 0,8 mm (C1220T-O)
3) Verwenden Sie eine separate Wärmeisolierung für Gas- und Flüssigkeitskältemittelrohre.
5.
Entlüften mit einer Vakuumpumpe und Überprüfen auf Gasundichtigkeiten
WARNUNG
• Füllen Sie nur das angegebene Kältemittel R32 (keine anderen Substanzen) in den Kühlzyklus.
• Wenn Kältemittelgas austritt, lüften Sie den Raum so bald und so lang wie möglich.
• R32 muss wie auch andere Kältemittel immer wiedergewonnen werden und darf nie direkt an die Umgebung abgegeben
werden.
• Verwenden Sie die Vakuumpumpe nur für das R32 oder R410A. Wenn Sie dieselbe Vakuumpumpe für verschiedene
Kältemittel verwenden, kann die Vakuumpumpe oder das Gerät beschädigt werden.
• Verwenden Sie für R32 oder R410A geeignete Werkzeuge (wie etwa Mehrzweckmanometer, Einfüllschlauch oder Adapter für
Vakuumpumpe).
• Nach Abschluss der Rohrleitungsarbeiten muss die Anlage entlüftet und auf
Gasundichtigkeiten überprüft werden.
• Wenn Sie Kältemittel nachfüllen möchten, entlüften Sie zuvor die Kältemittelrohre
und das Innengerät mit einer Vakuumpumpe. Dann können Sie Kältemittel
nachfüllen.
• Verwenden Sie einen Sechskantschlüssel (4 mm) für den Absperrventilstab.
• Alle Kältemittelrohrverbindungen sollten mit einem Drehmomentschlüssel unter
Verwendung des angegebenen Anzugsdrehmoments angezogen werden.
1) Schließen Sie die Buckelseite des Füllschlauchs (vom Mehrzweckmanometer kommend) an den Wartungsanschluss des
Gasleitungs-Absperrventils an.
2) Öffnen Sie das Niederdruckventil (Lo) des Manometers vollständig und schließen Sie das Hochdruckventil (Hi) des
Manometers vollständig.
(Das Hochdruckventil muss anschließend nicht mehr betätigt werden.)
3) Evakuieren Sie das System mit einer Vakuumpumpe und stellen Sie sicher, dass das Manovakuummeter –0,1 MPa
(–76 cmHg) anzeigt.*1
Deutsch
Wärmeisolierung
Flüssigkeitsseite
der Gasleitung
Außendurch- Innendurchmesser
messer 6,4 mm 12 - 15 mm
Regen
Wärmeisolierung der
Flüssigkeitsleitung
Innendurchmesser
8 - 10 mm
Stärke: mindestens 10 mm
Bringen Sie
eine Kappe an.
Wenn keine Bördelungs-
kappe verfügbar ist,
decken Sie die Öffnung
mit Klebeband ab, um
Schmutz oder Wasser
fernzuhalten.
Kabel zwischen den Geräten
Gasleitung
Isolierung der
Gasleitung
Klebeband
Mano- Druck-
vakuummeter messer
Drahtstärke
Manometer
Ventilkappen
Hoch-
Niederdruck-
druck-
ventil
ventil
Füll-
schläuche
Wartungsan-
Vakuumpumpe
schluss
Gasleitungs-Absperrventil
Wand
Flüssigkeitsleitung
Isolierung der
Flüssigkeitsleitung
Abflussschlauch
Flüssigkeits-
absperr-
ventil
