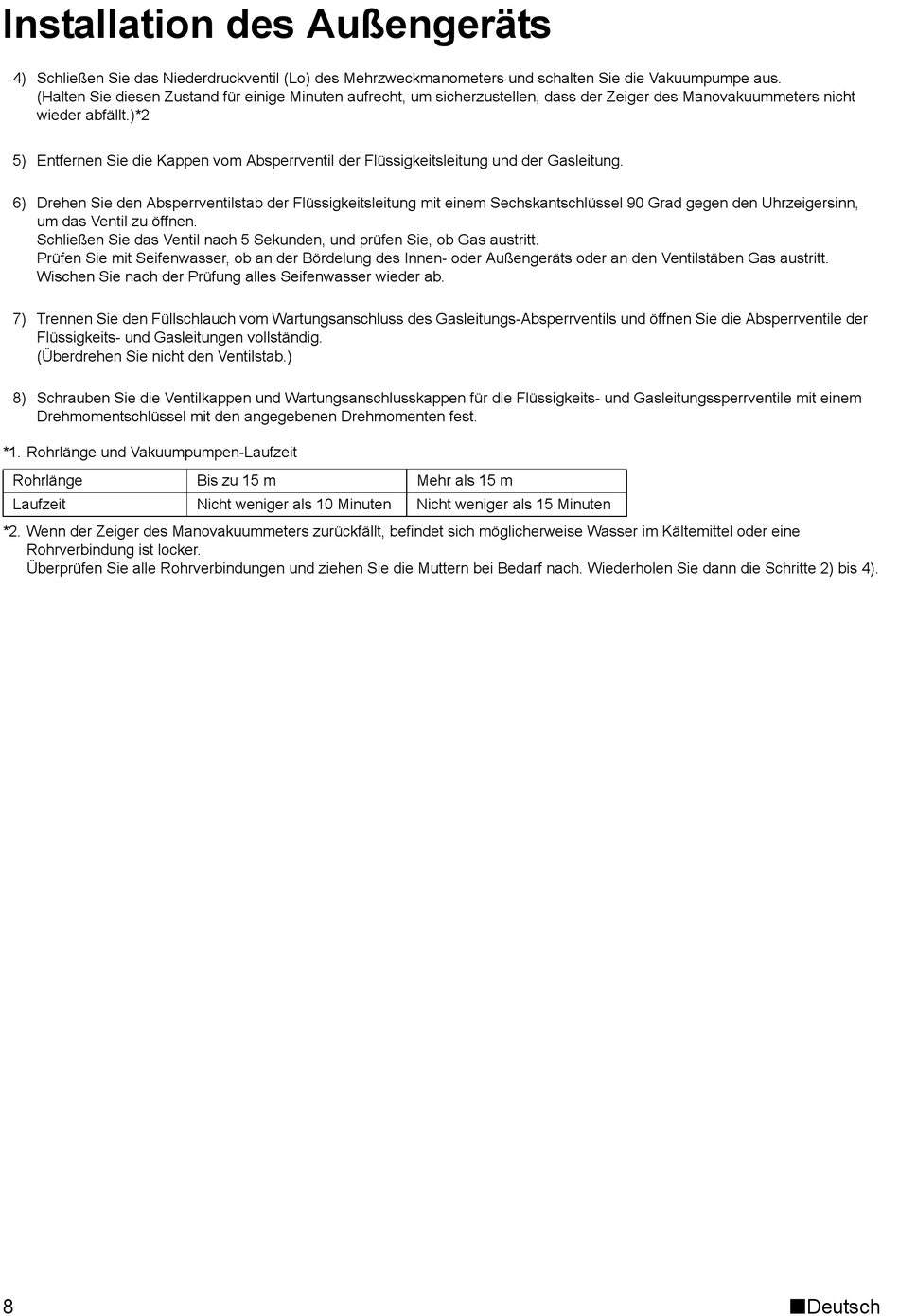

Daikin ARXM25M3V1B9 Installations Anleitung Seite 10

Installation des Außengeräts
4) Schließen Sie das Niederdruckventil (Lo) des Mehrzweckmanometers und schalten Sie die Vakuumpumpe aus.
(Halten Sie diesen Zustand für einige Minuten aufrecht, um sicherzustellen, dass der Zeiger des Manovakuummeters nicht
wieder abfällt.)*2
5) Entfernen Sie die Kappen vom Absperrventil der Flüssigkeitsleitung und der Gasleitung.
6) Drehen Sie den Absperrventilstab der Flüssigkeitsleitung mit einem Sechskantschlüssel 90 Grad gegen den Uhrzeigersinn,
um das Ventil zu öffnen.
Schließen Sie das Ventil nach 5 Sekunden, und prüfen Sie, ob Gas austritt.
Prüfen Sie mit Seifenwasser, ob an der Bördelung des Innen- oder Außengeräts oder an den Ventilstäben Gas austritt.
Wischen Sie nach der Prüfung alles Seifenwasser wieder ab.
7) Trennen Sie den Füllschlauch vom Wartungsanschluss des Gasleitungs-Absperrventils und öffnen Sie die Absperrventile der
Flüssigkeits- und Gasleitungen vollständig.
(Überdrehen Sie nicht den Ventilstab.)
8) Schrauben Sie die Ventilkappen und Wartungsanschlusskappen für die Flüssigkeits- und Gasleitungssperrventile mit einem
Drehmomentschlüssel mit den angegebenen Drehmomenten fest.
*1. Rohrlänge und Vakuumpumpen-Laufzeit
Rohrlänge
Laufzeit
*2. Wenn der Zeiger des Manovakuummeters zurückfällt, befindet sich möglicherweise Wasser im Kältemittel oder eine
Rohrverbindung ist locker.
Überprüfen Sie alle Rohrverbindungen und ziehen Sie die Muttern bei Bedarf nach. Wiederholen Sie dann die Schritte 2) bis 4).
8
Bis zu 15 m
Nicht weniger als 10 Minuten
Mehr als 15 m
Nicht weniger als 15 Minuten
Deutsch
