Elektronikkomponenten

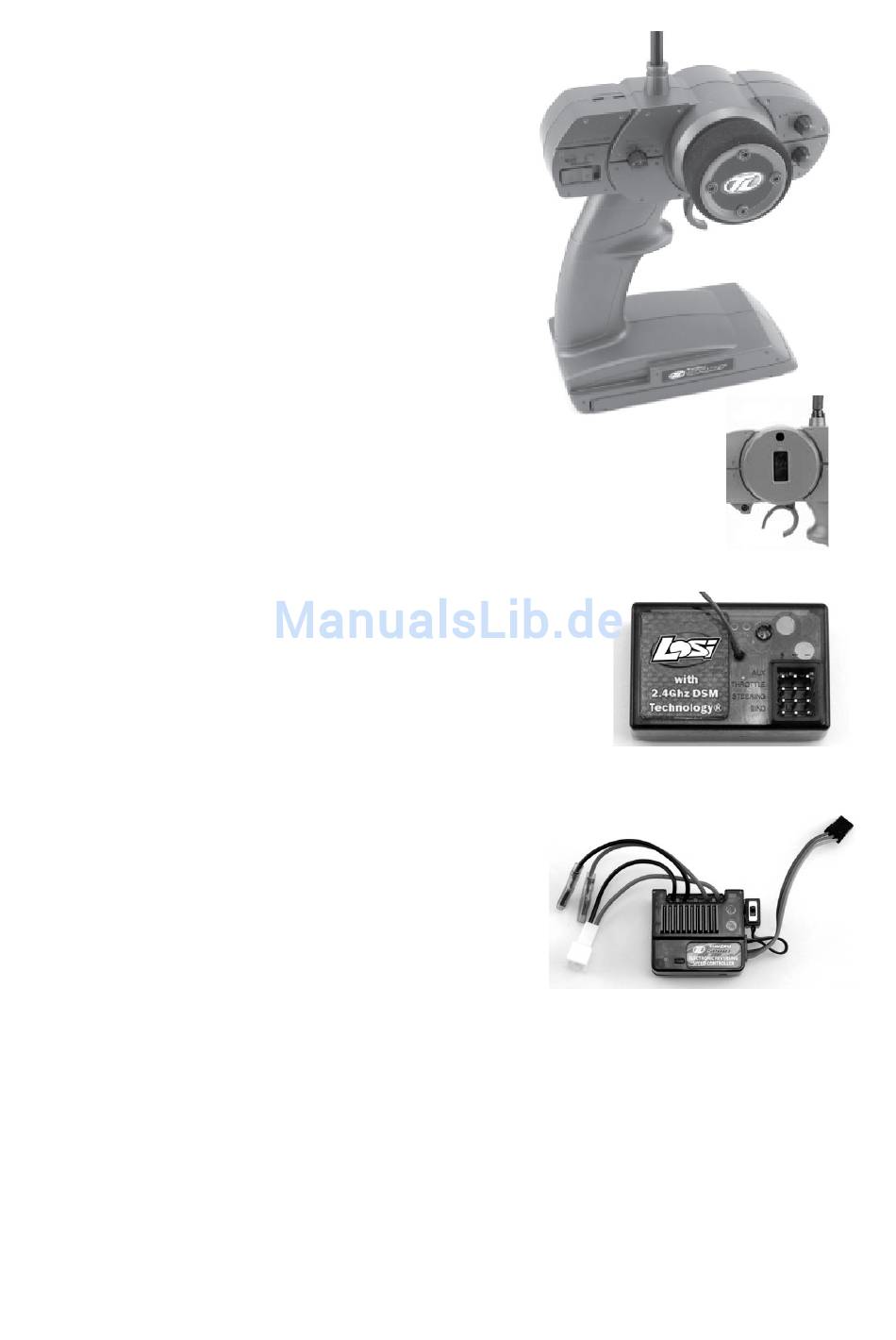

Der Sender
1. Steuerrad: Zum Lenken des Fahrzeugs
(Links/Rechts)
2. Gashebel: Regelt die Geschwindigkeit
(Vorwärts/Rückwärts)
3. Antenne: Überträgt das Signal (Immer ganz
ausziehen)
4. Ein/Aus Schalter: Schaltet den Sender ein/aus.
5. Kontroll-LEDs: Grüne LED signalisiert
Batteriespannung, rote LED zeigt Signalstärke an.
6. ST. Trim: Zum Einstellen der Neutralstellung der
Lenkung
7. TH. Trim: Zum Einstellen der Neutralstellung des
Motors
8. Steering Rate: Regelt den Maximalausschlag
der Lenkung
9. ST.Rev: Servoweg Umschaltung des Lenkservos
10. TH.Rev: Umschaltung des Fahrtenreglers
11. Batteriedeckel: Verschließt die Versorgungsbatterien des Senders.
12. Kontroll-LED: Binding-LED
Die Empfänger / Fahrtenregler (ESC) Einheit
Der Empfänger
1. Throttle Buchse: Buchse um den Elektronischen
Fahrtenregler (ESC) mit dem Empfänger zu verbinden.
2. Steering Buchse: Buchse um das Steuerservo mit dem
Empfänger zu verbinden.
3. Bind Buchse: Wird verwendet um den Empfänger an den Sender zu „binden".
4. Kontroll-LED: Kontrollanzeige ob Frequenzen/Kanäle empfangen werden.
Der Fahrtenregler
5. Ein/Aus Schalter: Schaltet das Fahrzeug ein/aus
6. Setup-Taste & Kontroll-LED: Um den ESC zu
programmieren.
7. Akkukabel: Verbindung zum Akkupack.
8. Motorkabel: Verbindung zum Antriebsmotor.
