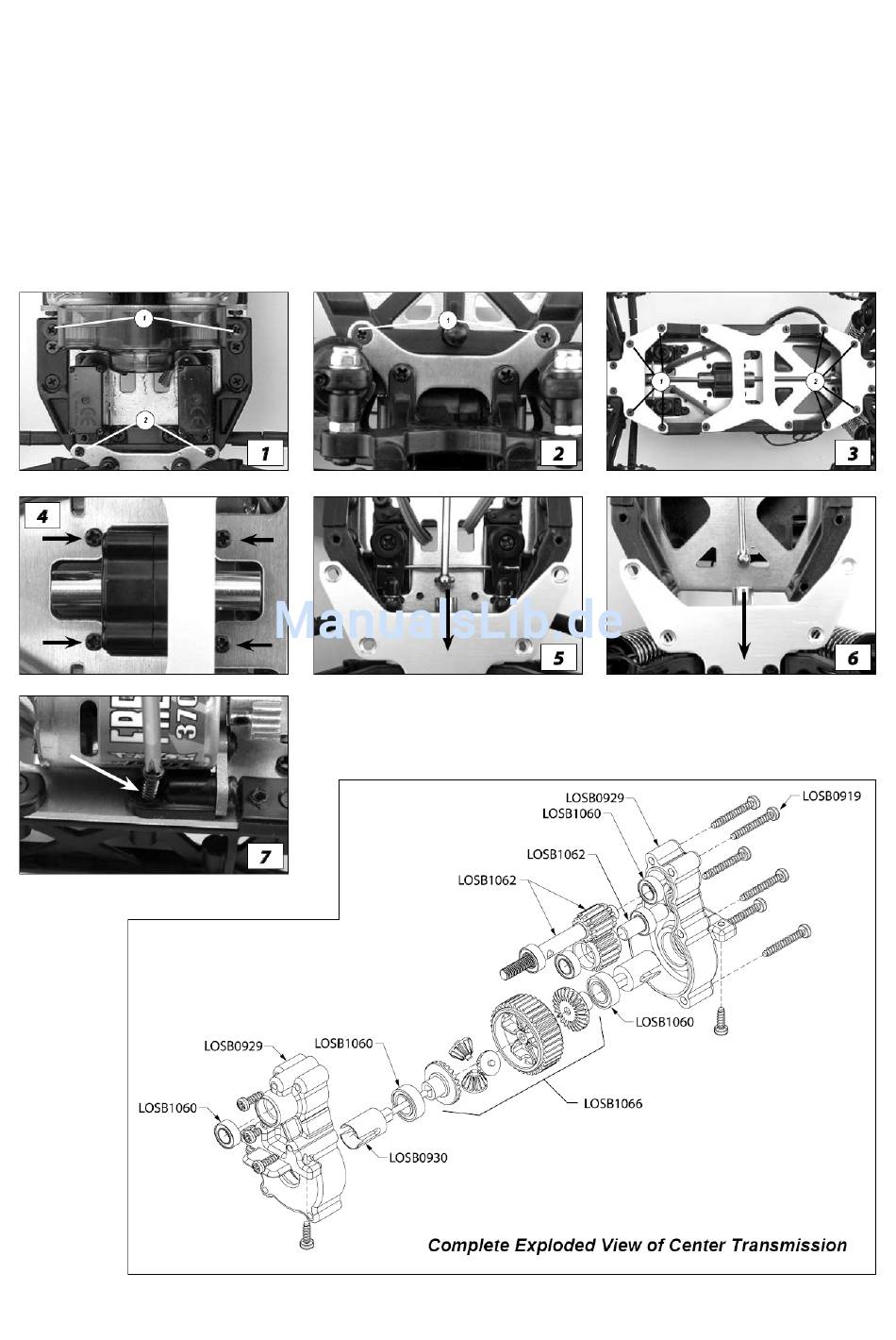

Zerlegen bzw. Zusammenbauen des Mittelgetriebes
1. Entfernen Sie die beiden Schrauben der Getriebeabdeckung (1) sowie die beiden
Schrauben der vorderen Platte (2).
2. Entfernen Sie die beiden Schrauben der hinteren Platte.
3. Entfernen Sie je vier Schrauben unten am Chassis (1) (2).
4. Entfernen Sie die vier Schrauben der Getriebebefestigung.
5. Schieben Sie den vorderen Chassisteil nach vorne bis der Antriebsknochen frei ist.
6. Schieben Sie den hinteren Chassisteil nach hinten bis der Antriebsknochen frei ist.
7. Entfernen Sie die Getriebeseitigen Schrauben auf beiden Seiten und entfernen Sie das
Getriebe vom Chassis.
