Teil 3: Funktionen:

3.1 Anschlüsse, Bedien- und Anzeigeelemente:

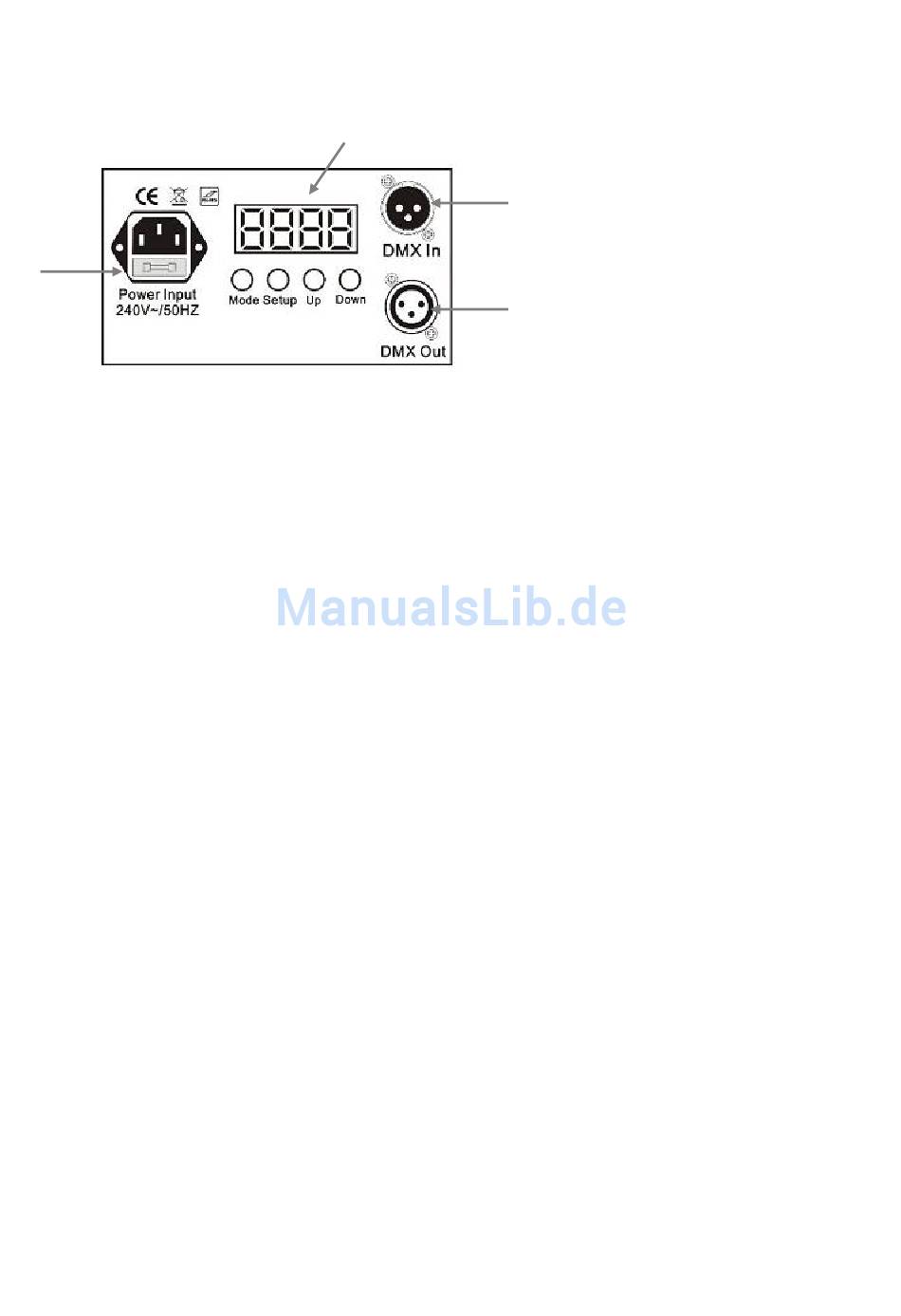

Abbildung 1 (Rückseite):
4.
1. LED Display:
Das vierstellige LED-Display zeigt die Betriebsart und weitere Systeminformationen an
Taste MODE: Auswählen der verschiedenen Betriebsarten.
Taste ENTER: Bestätigen von Programmauswahl und Wertänderungen.
Tasten UP und DOWN: Auswahl eines Programmes, ändern der Programmgeschwindigkeit und DMX-Adresse.
2. DMX-Eingang:
3-polige, männliche XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-
Mischpult).
3. DMX-Ausgang:
4. Netzstecker mit Sicherungshalter:
das mitgelieferte IEC-Netzkabel.
Das Gerät kann im automatischen, musikgesteuerten oder im DMX-Modus betrieben werden. Sie können die
verschiedenen Betriebsarten und über das On-Board Menü einstellen und beeinflussen. Im DMX-Modus werden
die‎ Funktionen‎ über‎ 4‎ oder‎ 5‎ Kanäle‎ gesteuert.‎ Sie‎ können‎ den‎ „NL410"‎ mit‎ jedem‎ handelsüblichen‎ DMX-
Controller steuern.
3.2 Betriebsarten und Einstellung des On-Board Menüs:
Der‎„NL410"‎verfügt über verschiedene Betriebsarten, die allesamt über das On-Board Menü (Siehe Abbildung der
Gehäuserückseite)‎‎eingestellt‎werden‎können.‎Drücken‎Sie‎zunächst‎immer‎„Mode"‎so‎oft,‎bis‎die einzustellende
Funktion erreicht ist. Mit‎„Setup"‎gelangen‎Sie‎zu den einzelnen, einstellbaren Werten. Stellen‎Sie‎dann‎mit‎„Up"‎
und‎„Down"‎die‎gewünschten‎Werte‎ein.‎Machen‎Sie‎sich‎mit‎diesen‎Einstellungen‎vertraut,‎um‎das‎Gerät‎optimal‎
bedienen zu können. Sie können folgende Modi und Funktionen einstellen:
Eingebaute Programme abspielen:
Drücken‎Sie‎die‎Taste‎„Mode"‎bis‎das‎Display‎„Pr.01"‎anzeigt.‎Nun‎spielt‎das‎Gerät‎das‎Automatikprogramm‎1‎ab.‎
Sie können insgesamt 14 automatische Programmabläufe einstellen. Dazu wählen Sie das Programm einfach mit
den‎ „Up"‎ und‎ „Down"‎ Tastern‎ aus.‎ Die‎ Automatikprogramme‎ können‎ vielfältig‎ eingestellt‎ werden:‎ Drücken‎ Sie‎
„Setup"‎ und‎ das‎ Display‎ zeigt‎ „SP.99".‎ Mit‎ „Up"‎ oder‎ „Down"‎ können‎ Sie‎ dann‎ die‎ Geschwindigkeit‎ der‎ LED‎
Musterwechsel‎ beeinflussen.‎ Ein‎ weiterer‎ Druck‎ auf‎ „Setup"‎ führt‎ Sie‎ ins‎ Menü‎ „FS.00".‎ Mit‎ den‎ „Up"‎ /‎ „Down"‎
Tastern‎ können‎ Sie‎ nun‎ die‎ Blitzfrequenz‎ der‎ LED's‎ von‎ langsam‎ bis‎ schnell‎ blinkend‎ einstellen.‎ Die‎ letzte‎
Funktion‎erreichen‎Sie‎mit‎einem‎weiteren‎Druck‎auf‎„Setup".‎Das‎Display‎zeigt‎nun‎„AT.53"‎Hier‎können Sie nun
mit‎„Up‎/‎„Down"‎die‎Motorgeschwindigkeit‎verstellen.
Automatikmodus:
Drücken‎Sie‎die‎Taste‎„Mode"‎bis‎das‎Display‎„Auto"‎anzeigt.‎Es‎wird‎der‎Automatikmodus‎aktiviert.‎Auch dieser
ist – ähnlich wie die eingebauten Programme - vielfach verstellbar: Drücken Sie die‎Taste‎„Setup",‎um‎im‎Display‎
„n.001"‎anzeigen‎zu‎lassen.‎Mit‎der „Up"‎oder‎„Down"‎Taste‎können‎Sie‎diesen Wert von 001 bis 100 verändern.
Damit stellen Sie die Geschwindigkeit und Art der LED-Leuchtabfolge ein. Drücken‎ Sie‎ erneut‎ „Setup" und das
Display‎ zeigt‎ „SP.99".‎ Mit‎ „Up"‎ oder‎ „Down"‎ können‎ Sie‎ dann‎ die‎ Geschwindigkeit‎ der‎ LED‎ Musterwechsel‎
beeinflussen.‎Ein‎weiterer‎Druck‎auf‎„Setup"‎führt‎Sie‎ins‎Menü‎„FS.00".‎Mit‎den‎„Up"‎/‎„Down"‎Tastern‎können‎Sie‎
nun‎die‎Blitzfrequenz‎der‎LED's von langsam bis schnell blinkend einstellen. Die letzte Funktion erreichen Sie mit
1.
3-polige weibliche XLR-Buchse zum Weiterleiten des DMX-Steuersignals.
2.
3.
IEC Netzbuchse mit integriertem Sicherungshalter. Anschluss über
