Teil 3: Funktionen:

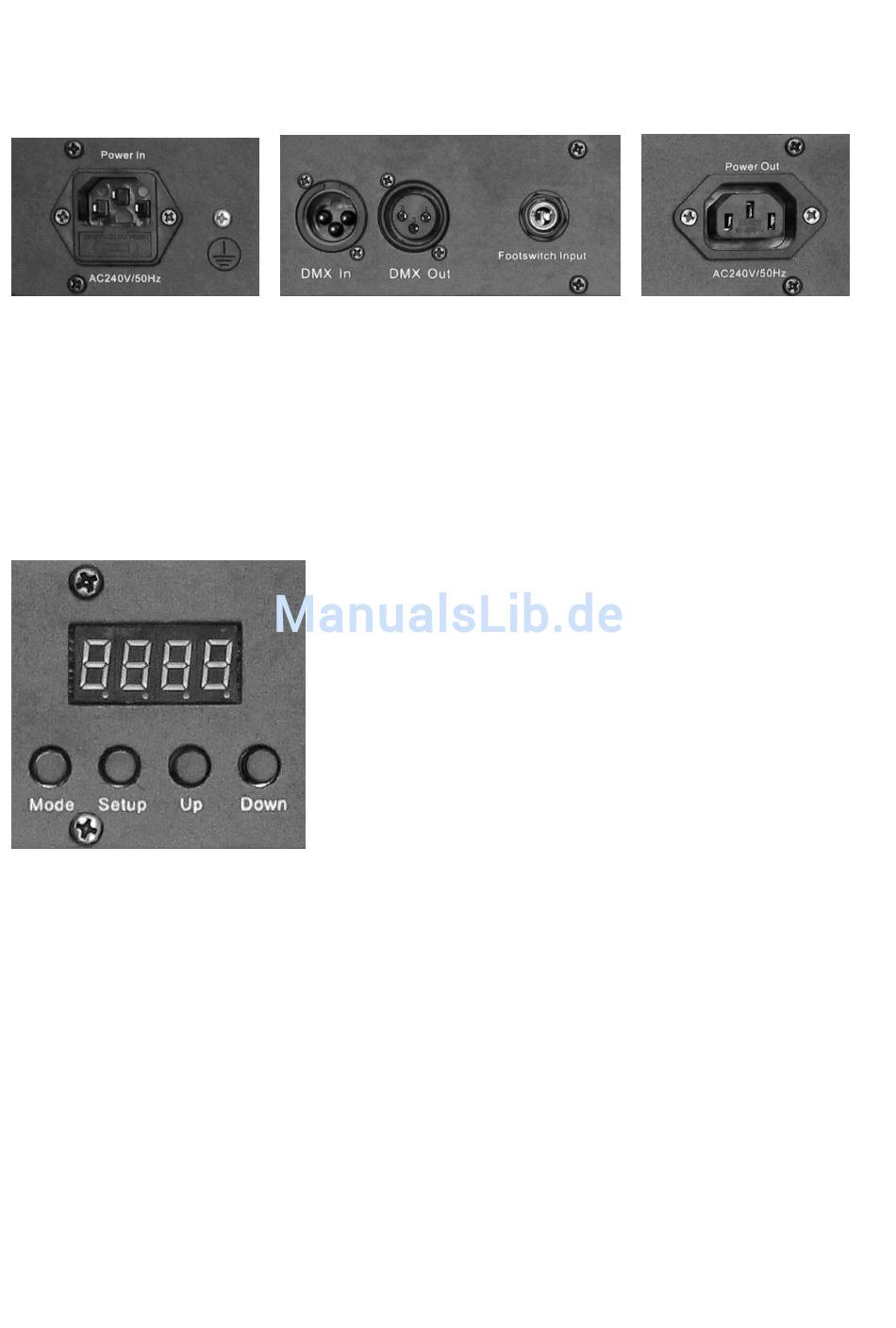

3.1 Anschlüsse, Bedien- und Anzeigeelemente:
Rückseite:
1.
1. IEC Netzeingangsbuchse mit Sicherungshalter:
über das mitgelieferte IEC-Netzkabel.
2. DMX-Eingang:
Mischpult).
3. DMX-Ausgang:
4. Controller-Eingang (Fußpedal): zum Anschließen des Fußpedals.
5. IEC Netzausgangsbuchse:
LED-Display mit 4-Tasten Bedienung:
Das LED-Display mit 4-Tasten Bedienung ist sozusagen das Herzstück der „SBL1000HP Lite". Hierüber lassen
sich alle Funktionen und Modi einstellen. Im Folgenden werden die einzelnen Funktionen und Modi erklärt.
Tasten:
1. Mode:
2. Setup:
3. Down:
4. Up:
2.
3-polige, männliche XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-
3-polige weibliche XLR-Buchse zum Weiterleiten des DMX-Steuersignals.
Dient der Netzversorgung weiterer Scheinwerfer.
Hauptmenü öffnen
Einstellungen ändern
Im Menü nach unten blättern
Im Menü nach oben blättern
3. 4.
Betriebsspannung 240 V AC / 50 Hz. Anschluss
5
5.
