Seite 1 Benutzerhandbuch Kurzanleitung Verschiedene Aufnahmemethoden/ Abspielen Kameraeinstellungen ändern Software-Installation Fehlersuche Die Seriennummer dieses Produktes finden Sie auf der Unterseite der Kamera. Wichtig! Schließen Sie das Kabel noch nicht an! Falls Sie die Kamera mit Hilfe eines USB-Kabels mit einem Computer verbinden, bevor Sie die mitgelieferte Software auf Ihrem Computer installiert haben, kann es vorkommen, daß...
Seite 2 Verwenden Sie eine andere Steckdose. Es ist nicht gestattet, dieses Dokument ohne entsprechende Genehmigung teilweise oder voll- ständig zu reproduzieren. © 2005 RICOH CO.,LTD. Alle Rechte vorbehalten. Der Inhalt dieses Dokuments kann in Zukunft ohne vorherige Benachrichtigung geändert wer- den.
Seite 3: Hauptmerkmale
Hauptmerkmale Zoomobjektiv mit großer Brennweite ausgestattet. Hohe Vergrößerung von 4,8x Die kompakt gebaute Kamera ist bloß 25 mm dick und besitzt ein Zoomobjektiv im Brennweitenbereich von 28 - 135 mm * mit einer Vergrößerung von 4,8x für die meisten gewöhnlich gemachten Aufnahmen. Mit dem Objektiv können die verschiedensten Szenen drinnen und draußen aufgenommen werden.
Seite 4 Drei Stromquellen sorgen dafür, daß Sie keine Gelegenheit zum Fotografieren verpassen. (S.16) Man kann die Kamera mit folgenden drei Stromquellen betreiben: Einem wiederauflad- baren Lithium-Ionen-Akku (optional im Handel erhältlich) mit großer Kapazität oder mit zwei AA- Alkalinebatterien, die man in jedem Laden käuflich erwerben kann, oder einem preisgünstigen Netzteil (separat erhältlich), der besonders für die Bildübertragung auf...
Seite 5: Sofortübertragung Über Das Usb- Kabel Zum Pc
Sofortübertragung über das USB- Kabel zum PC Sofern Sie die mitgelieferte Software auf Ihrem Computer installiert haben, brauchen Sie lediglich die Kamera mit Hilfe des ebenfalls mitgelieferten USB-Kabels an Ihren PC anzuschließen. Bilder werden dabei automatisch an Ihren PC übertragen. Mit der Multifunktions-Software ImageMixer ausgestattet.
Seite 6: Inhaltsverzeichnis
Inhalt Kapitel 1 Kurzanleitung Vor der Aufnahme..................10 Überprüfen Sie die Packung ..................10 Bezeichnungen der Kamerateile .................. 12 Näheres zur LCD-Monitoranzeige ................14 Vorbereitung aufs Fotografieren ............... 16 Batterien ........................16 Batteriearten, die nicht mit der Kamera verwendet werden können......17 Batteriestandanzeige....................
Seite 7 Kamera und Drucker verbinden ................... 52 Verschiedene Methoden für die Bildaufnahme/Wiedergabe ........53 Eine Vielzahl von Aufnahmetechniken ............. 57 ADJ.-Taste verwenden....................57 Menü für Aufnahmewahl ....................58 Bedienen des Aufnahmemenüs ................... 59 Wahl von Bildqualitätsmodus/Bildgröße (BILDQUAL./GRÖSSE) ........ 60 Fotografieren mit manuellem Fokus (FOKUS) ............. 62 Änderung der Belichtungsmessung (LICHTMESSUNG) ..........
Seite 8 SD-Speicherkarte für den Einsatz vorbereiten (FORMATIEREN [KARTE]) ....108 Formatierung des internen Speichers (FORMAT. [INT. SPEICHER]) ....... 109 Helligkeit des LCDMonitors einstellen (LCD-HELLIGKEIT) ........110 ADJ.-Taste mit einer Funktion belegen (ADJ-EINST.) ..........111 Einstellung der automatischen Abschaltung ändern(ABSCHALTAUTOM)....112 Ändern der Signalton-Einstellung (SIGNALTON)............113 Ändern der Lautstärke des Pieptons (LAUTST.
Seite 9: Wenn Sie Die Bedienungsanleitung (Software-Version) Auf Ihre Festplatte Kopieren Möchten
Benutzung von Bedienungsanleitungen Die beiden mitgelieferten Bedienungsanleitungen sind für den Gebrauch Ihrer Caplio R2 bestimmt. Kamera-Benutzerhandbuch (die gegenwärtige Anleitung) Es erklärt Ihnen die Bedienung und die Funktionen der Kamera. Sie finden hier auch Anleitungen zur Installation der Software auf Ihrem PC. * Die Software-Bedienungsanleitung (deutsche Fassung) kann als PDF-Datei von der mitgelieferten CD-Rom abgerufen werden.
Seite 10: Zu Diesem Handbuch
Referenz Die Kamera ist mit der Software ImageMixer ausgestattet. Sie erlaubt es Ihnen, Bilder, die Sie mit der Kamera aufgenommen haben, auf Ihrem Computer zur Anzeige zu bringen und sie zu bearbeiten. Hinweise darauf, wie man das ImageMixer-Programm verwendet, finden Sie in der Anleitung, die Sie auf dem Computer-Bildschirm anzeigen können.
Seite 11 Kapitel Kurzanleitung Falls Sie die Kamera zum ersten Mal verwenden, lesen Sie dieses Kapitel durch. Vor der Aufnahme..........10 Vorbereitung aufs Fotografieren ....16 Fotografieren............ 29 Wiedergabe ............41 Ansicht auf Ihrem Fernseher ......47 Löschen ............49...
Seite 12: Vor Der Aufnahme
Vor der Aufnahme Überprüfen Sie die Packung Öffnen Sie die Packung und stellen Sie sicher, dass alle Teile mitgeliefert wurden. • Akku • Caplio R2 • Ladegerät • AV-Kabel Wird verwendet, wenn Sie Ihre Bilder auf einem Fernsehgerät betrachten. Notiz So befestigen Sie den Tragegurt Führen Sie die Enden des Gurtes durch die Gurtbefestigungsstifte und bringen Sie...
Seite 13: Separat Verkaufte Teile
PC Card-Steckplatz Ihres Computers einzulegen. • SD-Speicherkarte (im Handel erhältlich) • Caplio Software CD-ROM Das mitgelieferte Software-Programm und das Software-Benutzerhandbuch befinden sich auf dieser CD-Rom. Referenz Informationen über Zubehörteile nach dem letzten Stand finden Sie auf der Ricoh-Homepage (http://www.ricohpmmc.com).
Seite 14: Bezeichnungen Der Kamerateile
Bezeichnungen der Kamerateile Kameragehäuse Vorderansicht Vorgang Erläutert Auslöser S.29 Autofokus Objektivabdeckung Mikrophon S.92 Blitz S.38 Hauptschalter S.24 Objektiv S.29 Betriebsartenwahlschalter Mit dem Betriebsartenwahlschalter können Sie zwischen den folgenden drei Betriebsarten wählen. Betriebsart Standbildaufnahme Hiermit können Sie Standbilder aufnehmen. Betriebsart Filmaufnahme Hiermit können Sie Filme aufnehmen.
Seite 15: Rückansicht
Rückansicht Vorgang Erläutert Vorgang Erläutert LCD-Monitor Batterie-/Kartenabdeckung !/MODE-Taste Autofokus/ S.32 S.39 Blitzanzeige S.38 $ /Q Modus-Auswahl S.12 P.41 (Schnellüberprüfung) Taste Z(Weitwinkel) / O -Taste S.36 9(Miniaturansicht)-Taste S.45 z(Tele)/8(Vergrößerte "/N (Makro)-Taste S.36 S.37 Ansicht)-Taste S.46 #/F(Blitz)-Taste Wiedergabe Taste S.41 S.38 ADJ.-Taste S.57 USB-Buchse S.133...
Seite 16: Näheres Zur Lcd-Monitoranzeige
Näheres zur LCD-Monitoranzeige Der Bildschirm beim Fotografieren Film Modus Aufnahmemodus Vorgang Erläutert Vorgang Erläutert Blitzlicht S.38 Intensität S.67 Makroaufnahme S.37 Automatische Belichtungsreihen S.68 Selbstauslöser S.84 Zoom-Leiste S.36 Modustypen Intervall S.72 Aufnahmeziel S.19 Langzeitmodus S.71 Verbleibende Zahl von Bildern S.159 Histogrammanzeige S.28 Bildqualität S.60...
Seite 17: Die Monitoranzeige Während Der Wiedergabe
Die Monitoranzeige während der Wiedergabe 8, 9 Film Modus Aufnahmemodus Vorgang Erläutert Vorgang Erläutert Schutz S.96 Bildqualität S.60 DPOF S.99 Bildgröße S.60 Modustypen Datei-Nr Datenquelle für Wiedergabe S.42 Batterie S.16 Anzahl Dateien für Wiedergabe Datum S.75 S.117 Gesamtanzahl Dateien Wiedergabezeit Einstellungen beim Aufnehmen Anzeiger (Aufzeichnen)
Seite 18: Vorbereitung Aufs Fotografieren
Vorbereitung aufs Fotografieren Schalten Sie die Kamera an, und bereiten Sie die Aufnahme vor. Notiz Wenn Sie die Kamera schon benutzt haben sollten, so folgen Sie bitte den nachstehenden Schritten, um sicherzustellen, dass sie ausgeschaltet ist, wenn Sie Batterien entnehmen oder einlegen.
Seite 19: Oxyrid (Oxy-Nickel-Hydroxyd)-Trocken-Batterie Der Größe Aa
• AA Nickel-Metallhydrid-Akkus (im Handel erhältlich) Dies ist wirtschaftlich, da sie wieder aufgeladen, entladen und immer wieder verwendet werden können. Zum Aufladen verwenden Sie ein (im Handel erhältliches) Ladegerät. Die Batterie kann beim Kauf, oder wenn Sie länger als einen Monat nicht benutzt wurde, entladen sein und daher nicht sofort Strom liefern.
Seite 20: Batteriestandanzeige
Wichtig • Wenn Sie die Kamera längere Zeit nicht benutzen, sollten Sie zum Lagern der Kamera die Batterien entfernen. • Die Kapazität alkalischer Batterien schwankt je nach Hersteller und wird geringer, je länger die Batterien gelagert werden. Bei Kälte nimmt die Kapazität von Alkalibatterien stark ab. •...
Seite 21: Sd-Speicherkarte (Im Handel Erhältlich)
SD-Speicherkarte (im Handel erhältlich) Sie können die von Ihnen aufgenommenen Standbilder entweder im internen Speicher der Kamera oder auf einer SD-Speicherkarte (im Handel erhältlich) abspeichern. Der interne Speicher Ihrer Kamera hat eine Speicherkapazität von 28 MB. Wenn Sie eine große Anzahl Standbilder, Filme oder Tonaufzeichnungen aufnehmen möchten, verwenden Sie eine SD- Speicherkarte mit hoher Speicherkapazität.
Seite 22: Aufladen Einer Wiederaufladbaren Batterie
Aufladen einer wiederaufladbaren Batterie Vor Gebrauch muß die wiederaufladbare Batterie aufgeladen werden. Legen Sie die Batterie so ein, daß die Markierungen, die auf der Batterie vorgesehen sind, mit den Markierungen des Ladegerätes übereinstimmen. Legen Sie sie so ein, daß das Typenschild der Batterie nach oben weist. Wichtig Achten Sie darauf, daß...
Seite 23: Einlegen Der Wiederaufladbaren Batterie Und Einer Sd-Speicherkarte
Einlegen der wiederaufladbaren Batterie und einer SD-Speicherkarte Die wiederaufladbaren Batterien DB-50 (separater Vertrieb), die für diese Kamera erhältlich sind, sind von Vorteil, weil sie über eine lange Lebensdauer verfügen und immer durch das Wiederaufladen verwendet werden können. Wenn Sie die Kamera bereits benutzt haben sollten, so vergewissern Sie sich, dass sie ausgeschaltet ist, bevor Sie Batterien einlegen.
Seite 24 Schließen Sie die Batterie/Kartenabdeckung. Wichtig • Bitte nehmen Sie die Akkus heraus, wenn Sie die Kamera längere Zeit nicht verwenden. • Bewahren Sie die entnommene Batterie an einem kühlen trockenen Ort auf. • Verwenden Sie das Ladegerät (separat erhältlich) zum Nachladen des / der Akkus. Akkuladezeit DB-50 Ca.
Seite 25: Einlegen Der Trockenbatterien (Im Handel Erwerblich)
Einlegen der Trockenbatterien (im Handel erwerblich) Wenn Sie die Kamera bereits benutzt haben sollten, so vergewissern Sie sich, dass sie ausgeschaltet ist, bevor Sie Batterien einlegen. Öffnen Sie die Batterie/Kartenabdeckung. Legen Sie die beiden Batterien ein, achten sie dabei darauf, sie richtig herum einzulegen.
Seite 26: Jetzt Schalten Wir Die Kamera Aus Und Ein
Jetzt schalten wir die Kamera aus und ein Zum Einschalten des Stromes: Ein/Aus Schalter schieben, damit sich die Objektivabdeckung öffnet. Nach dem Start-Tonsignal blinkt die Autofokus/Blitzanzeige. Gebrauch der Kamera in der Betriebsart Wiedergabe Falls Sie die Wiedergabe-Taste drücken, wenn die Objektivabdeckung geschlossen ist, geht der Strom in der Betriebsart Wiedergabe an.
Seite 27: Einstellen Der Sprache
Einstellen der Sprache Wenn die Kamera zum ersten Mal eingeschaltet wird, erscheint der Spracheinstellungsbildschirm (für die Anzeigesprache des LCD- Monitors). Nachdem Sie die Sprache eingestellt haben, fahren Sie mit den Datum/Uhrzeit-Einstellungen (um Ihre Bilder mit Aufnahmedatum und -uhrzeit zu versehen) fort. Sie können auch ohne diese Einstellungen Aufnahmen machen.
Seite 28: Datum Und Uhrzeit Einstellen
Datum und Uhrzeit einstellen Wenn die Kamera zum ersten Mal eingeschaltet wird und die Spracheinstellung abgeschlossen ist, erscheint der Datum/Uhrzeit-Bildschirm. Stellen Sie Jahr, Monat, Datum und Uhrzeit durch Drücken von !"#$ ein. Ändern Sie den Wert mit !" und bewegen Sie die Markierung mit #$. Beim Versand eingestellter Wählen Sie in [FORMAT] das Datums- und Zeitformat.
Seite 29: So Ändern Sie Die Display-Anzeige
So ändern Sie die Display-Anzeige Wenn Sie die DISP.-Taste drücken, wird die Symboldarstellung ein- oder ausgeschaltet oder die LCD-Monitoranzeige auf andere Weise verändert. Bei jedem Drücken der DISP.-Taste wechselt die Anzeige zwischen Histogramm ein, Rasterlinien, Keine Anzeige, LCD-Monitor aus und normaler Symboldarstellung. Normale Symboldarstellung Histogramm ein Rasterlinien...
Seite 30: Histogrammanzeige
Histogrammanzeige Wenn die Histogrammanzeige aktiv ist, erscheint ein Histogramm in der oberen linken Ecke des LCD-Monitorbildes. Ein Histogramm ist ein Diagramm, in welchem die Anzahl der Bildpunkte (Pixel) auf der vertikalen und die entsprechenden Helligkeitswerte auf der horizontalen Achse angezeigt werden. Von links nach rechts werden dunkle, halbdunkle und helle Bildelemente dargestellt.
Seite 31: Fotografieren
Fotografieren Jetzt sind Sie fertig und können fotografieren. So hält man die Kamera Um beste Ergebnisse zu erzielen, halten Sie die Kamera wie unten gezeigt. Halten Sie die Kamera mit beiden Händen und drücken Sie beide Ellbogen leicht gegen Ihren Körper. Legen Sie Ihren Finger auf die Auslösetaste.
Seite 32: Verhindern Von Kameraverwackelung
Verhindern von Kameraverwackelung Wenn die Kamera beim Drücken des Auslösers bewegt wird, verschwimmt das Standbild unter Umständen (wegen Verwackelns der Kamera). Wenn das Symbol im LCD-Monitor erscheint, so bedeutet dies, dass ein Verwackeln der Kamera unter den vorherrschenden Aufnahmebedingungen vermieden werden sollte. Um zu vermeiden, daß...
Seite 33: Momentaufnahmen Machen (Volldrücken)
Momentaufnahmen machen (volldrücken) Die Auslösertaste funktioniert in zwei Stufen. Sie können die Taste auf zwei Weisen verwenden. Entweder drücken Sie sie bis zum Anschlag nach unten (Voll Durchdrücken) oder Sie drücken sie nur halb nach unten (Halb Durchdrücken). Voll-Durchdrücken des Auslösers ermöglicht schnelles fokussieren, um keinen Moment zu verpassen.
Seite 34: Fokus Überprüfen Und Aufnehmen (Halb Gedrückt)
Fokus überprüfen und aufnehmen (halb gedrückt) Wenn Sie den Auslöser halb drücken, wird die Autofokusfunktion freigegeben, damit der Objektabstand gemessen wird. Drücken Sie daraufhin die Taste voll bis zum Anschlag durch, um das Bild aufzunehmen. Diese Funktion ist besonders günstig, wenn sich das Motiv nicht in der Mitte befindet.
Seite 35: Drücken Sie Die Auslösetaste
Die Bildanzeige erfolgt auf dem einge- stellten Meßpunkt (grün). Mitunter können auch mehrere Bilder angezeigt werden. Notiz Wenn Sie bei Makro-Aufnahmen eine Meßpunkt festlegen, achten Sie darauf, daß Sie die AF (Auto-Fokus)-Motivwechselfunktion (S.83) verwenden. Drücken Sie die Auslösetaste leicht ganz nach unten. Das von Ihnen aufgenommene Bild wird einen Moment lang auf dem LCD-Monitor "eingefroren"...
Seite 36: Wenn Sich Ihr Motiv Nicht In Der Mitte Befindet (Aufnahme Bei Festgestelltem Fokus)
Wenn sich Ihr Motiv nicht in der Mitte befindet (Aufnahme bei festgestelltem Fokus) Wenn sich Ihr Motiv nicht in der Mitte des Bildausschnitts befindet, legen Sie den Ausschnitt nach dem Fokussieren fest. (festgestellter Fokus) Beispiel: Sie möchten das Schloss im Hintergrund fotografieren, scharfgestellt wird auf die Person im Vordergrund.
Seite 37: Bewegen Sie Bei Halb
Bewegen Sie bei halb durchgedrücktem Auslöser die Kamera und wählen Sie Ihren Bildausschnitt. Drücken Sie die Auslösetaste leicht ganz nach unten. Notiz Bei Makroaufnahmen ermöglicht Ihnen die AF-Motivwechselfunktion das Fixieren des Fokus, ohne die Kamera zu bewegen. Diese Funktion ist nützlich, wenn Sie ein Stativ verwenden. Referenz •...
Seite 38: Verwendung Der Zoom-Funktion
Verwendung der Zoom-Funktion Wenn Sie die Taste Z (Weitwinkel)/ z (Tele) verwenden, können Sie die Größe des fotografierten Objekts ändern, ohne Ihre Entfernung zum Objekt ändern zu müssen. Wenn Sie die Taste Z drücken, wird das Feld im LCD-Monitor und im Sucher breiter. Wenn Sie die Taste z drücken, wird das Objekt im LCD-Monitor und im Sucher größer.
Seite 39: Nahaufnahmen (Makro-Modus)
Nahaufnahmen (Makro-Modus) Wenn Sie die Taste N (Makro) verwenden, können Sie ein Bild aus nächster Nähe aufnehmen. (Makrofoto) Dies eignet sich gut zum Aufnehmen kleiner Objekte, da Sie bis auf einen Zentimeter Abstand herangehen können. Drücken Sie bei aufnahmebereiter Kamera die Taste N.
Seite 40: Verwendung Des Blitzlichts
Verwendung des Blitzlichts Wenn Sie die Taste F (Blitz) drücken, können Sie den Blitzmodus (Blitz, Kein Blitz etc.) einstellen. Kein Blitz ist die Standardeinstellung Ihrer Kamera. Der Blitz reicht von der Vorderkante des Objektivs etwa 0,2 bis 2,7 Meter (W) oder etwa 0,13 bis 2,1 Meter (T) weit, wenn die ISO-Empfindlichkeit auf AUTO eingestellt ist.
Seite 41: Fotografieren Im Szenen-Modus
Fotografieren im Szenen-Modus Wenn Sie den Szenen-Modus verwenden, können Sie unter 6 Aufnahmemodi wählen und automatisch mit den optimalen Einstellungen für die jeweilige Szene fotografieren. PORTRAIT Dies eignet sich am besten für Aufnahmen von Personen. SPORT Verwenden Sie dies, um sich bewegende Objekte zu fotografieren. LANDSCHAFT Verwenden Sie dies, wenn Sie Landschaften mit viel Grün oder blauem Himmel fotografieren.
Seite 42 Drücken Sie die Taste O. Das Symbol des Modus wird oben im LCD-Monitor angezeigt. Drücken Sie die Auslösertaste. Wenn Sie die !-Taste drücken, erscheint das Anzeigebild für die Wahl der Betriebsart Standbild auf dem Anzeigefeld, damit Sie diese Betriebsart wählen können. Wenn Sie auf dem Wahlfeld für die Betriebsart Standbild wieder auf die Betriebsart für normale Bildaufnahme zurückschalten möchten, müssen Sie die !-Taste drücken, um die Betriebsart Normale Bildaufnahme zu...
Seite 43: Wiedergabe
Wiedergabe Überprüfen des eben aufgenommenen Bilds (Schnellüberprüfung) Sie können das eben aufgenommene Bild auf dem LCD- Monitor ansehen. Wenn Ihnen das Foto nicht gefällt, können Sie es gleich löschen. Während Sie sich immer noch im Aufnahmemenü befinden, drücken Sie die Taste Q (Schnellüberprüfung). Das letzte von Ihnen aufgenommene Bild erscheint auf dem LCD-Monitor.
Seite 44: Sehen Wir Uns Einmal Das Bild An, Das Sie Aufgenommen Haben
Sehen wir uns einmal das Bild an, das Sie aufgenommen haben In der Betriebsart Wiedergabe können Sie schon aufgenommene Standbilder überprüfen. Sie können sie löschen oder einblenden. Drücken Sie die Wiedergabe-Taste. Die Kamera schaltet auf die Betriebsart Wiedergabe zurück. Angezeigt wird das zuletzt aufgenommene Standbild.
Seite 45: Wiedergabe Mit Dreibild-Anzeige
W ie d e r g a b e m it D r e ib ild -A n z e ig e Das Sichtanzeigefeld bei der Wiedergabe von Bildern kann in drei Bildfelder unterteilt werden. Mit der Dreibild- Anzeige können Sie ein Standbild wählen, das Sie vergrößern oder löschen möchten.
Seite 46: Umschalten Des Anzeigeschirms Bei Bildwiedergabe
Umschalten des Anzeigeschirms bei Bildwiedergabe Der Anzeigeschirm ändert sich wie folgt: Notiz Wenn Sie in der Dreibild-Anzeige jeweils eine der folgenden vier Bedienungsschritte unternehmen, geht die Anzeige auf die normale Anzeige fürr Bildwiedergabe (d.h. auf Einzelbildanzeige) zurück, und die gewählte Funktion wird ausgeführt. •...
Seite 47: Mehrfachansicht (Miniaturansicht)
Mehrfachansicht (Miniaturansicht) Sie können alle Bilder zusammen ansehen (jeweils 12 Bilder). Sie können dann das gewählte Bild löschen oder ein Bild zur Ansicht auswählen. Drücken Sie die Wiedergabe-Taste. Das letzte von Ihnen aufgenommene Bild wird angezeigt. Drücken Sie die 9-Taste (Miniaturansicht).
Seite 48: Vergrößerte Bilder Anzeigen
Vergrößerte Bilder anzeigen Sie können auch Standbilder, die auf dem Bildschirm angezeigt sind, in Vergrößerung anzeigen. Die Bilder können Sie bis um das Achtfache vergrößern, wenn deren Ausgangsgröße 2560x1920 und 2048x1356 ist,um das 6,7- fache bei einer Ausgangsgröße von 1280x960 und um das 3,4- fache bei einer Ausgangsgröße von 640 x 480.
Seite 49: Ansicht Auf Ihrem Fernseher
Ansicht auf Ihrem Fernseher Sie können sich Ihre Aufnahmen auf einem Fernsehbildschirm anschauen. Die Kamera zeigt all das auf dem Fernsehbildschirm an, wie es auch im LCD-Monitor dargestellt wird. Um Ihr Fernsehgerät zur Bildbetrachtung zu verwenden, schließen Sie Ihre Kamera über das mit Ihrer Kamera gelieferte AV-Kabel an das Fernsehgerät an.
Seite 50 Ein/Aus Schalter schieben, um die Objektivabdeckung zu öffnen, oder drücken Sie die Wiedergabe- Taste. Wenn das AV-Kabel an die Kamera angeschlossen wird, werden LCD- Monitor und Lautsprecher abgeschaltet. Notiz • Wenn Sie das AV-Kabel an den Eingang Ihres Videorecorders anschließen, können Sie Ihre Aufnahmen auf Video aufzeichnen.
Seite 51: Löschen
Löschen Nicht gewünschte Bilder löschen Sie können Bilder, die Ihnen nicht gefallen, aus dem internen Speicher oder der SD-Speicherkarte löschen. Es gibt folgende drei Methoden zum Löschen der Bilder. •Je ein Bild löschen (eine Datei) •Alle Bilder gleichzeitig löschen •Mehrere Bilder auswählen und sie zusammen löschen Drücken Sie die Wiedergabe-Taste.
Seite 52: Mehrere Bilder Gleichzeitig Löschen
Mehrere Bilder gleichzeitig löschen. Drücken Sie die Wiedergabe-Taste. Drücken Sie die Taste 9 (Miniaturansicht) zweimal. Der Anzeigeschirm ist in 12 Felder aufgeteilt, um die Miniaturansichten anzuzeigen. Drücken Sie die Tasten !"#$, um die zu löschenden Bilder zu wählen und drücken Sie dann die Taste D (Löschen).
Seite 53 Kapitel Verschiedene Methoden für die Bildaufnahme/ Wiedergabe Direktdruck: Direct Print ......... 52 Eine Vielzahl von Aufnahmetechniken ..57 Mehrfachaufnahmen machen ......85 Aufnahme/Wiedergabe von Filmen ....89 Aufnahme/Wiedergabe von Ton ..... 92 Weitere Funktionen im Wiedergabe Modus..94...
Seite 54: Direktdruck: Direct Print
Direktdruck: Direct Print Über die Direct Print-Funktion Der Direct Print-Standard ermöglicht direktes Drucken von einer Kamera auf einen Drucker, indem die beiden Geräte mit einem USB-Kabel verbunden werden. Sie können Fotos schnell und einfach aus Ihrer Digitalkamera ausdrucken, ohne einen Computer verwenden zu müssen.
Seite 55: Verschiedene Methoden Für Die Bildaufnahme/Wiedergabe
Verschiedene Methoden für die Bildaufnahme/Wiedergabe Sie können Bilder zum Ausdrucken von Ihrer Kamera an einen PictBridge- kompatiblen Drucker senden. Wenn keine SD-Speicherkarte eingesteckt ist, werden die Bilder aus dem internen Speicher gesendet, bei eingesteckter SD-Speicherkarte entsprechend von der Speicherkarte. Wichtig Ziehen Sie das USB-Kabel nicht während des Druckens ab.
Seite 56: Wiederholen Sie Die Schritte 7 Und 8, Um Die Einstellungen
Drücken Sie die !" Tasten, damit Sie die jeweils gewünschte Position wählen können. Drücken Sie anschließend die $-Taste, um den betreffenden Anzeigeschirm mit den Wahlmöglichkeiten zur Anzeige zu bringen. Falls bei einem Menüpunkt keine Wahlmöglichkeitenen wählbar sind, erscheint der detaillierte Wahlmöglichkeiten- Bildschirm auch nach Drücken der $-Taste nicht.
Seite 57: Mehrere Bilder Ausdrucken
Drücken Sie die Taste O. Das Bild wird an den Drucker gesendet, der „Verbinden“-Bildschirm erscheint. Drücken Sie zum Abbrechen die M-Taste. Am Ende der Übertragung wird wieder der Direct Print- Wiedergabemodus-Bildschirm angezeigt, der Ausdruck beginnt. Mehrere Bilder ausdrucken Vergewissern Sie sich, dass der Drucker bereit ist. Der „Verbinden“-Bildschirm erscheint.
Seite 58 Drücken Sie die Taste MENÜ. Das Direct Print-Menü erscheint. Drücken Sie die !"-Tasten, um einen Menüpunkt auszuwählen, drücken Sie dann die $-Taste, um den detaillierten Wahlmöglichkeiten-Bildschirm einzublenden. Falls bei einem Menüpunkt keine Wahlmöglichkeiten wählbar sind, ersche int der detaillierte Wahlmöglichkeiten-Bildschirm auch nach Drücken der $-Taste nicht.
Seite 59: Eine Vielzahl Von Aufnahmetechniken
Eine Vielzahl von Aufnahmetechniken ADJ.-Taste verwenden Die ADJ.-Taste ermöglicht Belichtungskorrektur, Weißabgleich und ISO Empfindlichkeitseinstellung mit wenigeren Bedienschritten. Sie können der ADJ.-Taste auch eine andere Anpassungsfunktion zuweisen. Wenn Sie eine häufig benutzte Funktion zuweisen, können Sie diese mit wenigeren Bedienschritten ausführen. Verwenden Sie den SETUP-Bildschirm (S.111), um der ADJ.-Taste eine Funktion zuzuweisen.
Seite 60: Menü Für Aufnahmewahl
Menü für Aufnahmewahl Mit dem Menü für Aufnahmewahl können Sie die in der folgenden Tabelle angegebenen Werte für die Bildaufnahme wählen. *Diejenigen Einstellwerte, die weiter unten in viereckigen Klammern angegeben sind, werden vor dem Kauf als Standardwerte eingestellt. Einstellwerte Wahlmöglichkeiten Näheres auf Seite BILDQUAL./GRÖSSE F2560, N2560, F2048, N2048, F1280,[N1280], N640...
Seite 61: Bedienen Des Aufnahmemenüs
Bedienen des Aufnahmemenüs Wenn die Kamera zum Aufnehmen von Bildern bereit ist, drücken Sie die MENÜ-Taste. Darauf erscheint das Aufnahmemenü. Drücken Sie entsprechend die !" -Tasten, um den jeweils gewünschten Einstellwert zu wählen. Die Einstellwerte werden auf 4 Schirmen dargestellt. Wird die "-Taste auf dem unteren Einstellposten gedrückt, dann geht die Anzeige auf den nächsten Schirm über.
Seite 62: Wahl Von Bildqualitätsmodus/Bildgröße (Bildqual./Grösse)
Wahl von Bildqualitätsmodus/Bildgröße (BILDQUAL./GRÖSSE) Die Größe gespeicherter Bild- und Filmdateien hängt von den Einstellungen bezüglich Bildqualität und Größe ab. Die Betriebsart Bildqualität gibt Ihnen die Wahl zwischen den beiden Modusarten Normal (N) und Fein (F). Wählbare Modustypen Symbol Modus Beschreibung Normaler Modus Das Komprimierungsverhältnis ist hoch, was zu einer kleinen Datei führt.
Seite 63 Schalten Sie den Betriebsartenwahlschalter auf 5. Drücken Sie die Taste MENÜ. Das Aufnahmemenü wird angezeigt. Drücken Sie die " -Taste, um [BILDQUAL./GRÖSSE] zu wählen. Drücken Sie anschließend die O- oder $ -Taste. Drücken Sie die !" Tasten, um Bildqualität/Größe auszuwählen. Drücken Sie die O - oder $ - Taste.
Seite 64: Fotografieren Mit Manuellem Fokus (Fokus)
Fotografieren mit manuellem Fokus (FOKUS) Wenn der Autofokus nicht wie gewünscht funktioniert, können Sie den Fokus auch manuell einstellen (Manueller Fokus). Bei manueller Einstellung des Autofokus können Sie Bilder mit einem bestimmten Abstand aufnehmen. Wenn Sie mit einem feststehendem Abstand fotografieren, können Sie entweder Schnappschuss oder Unendlich (∞)wählen.
Seite 65 Bildaufnahme bei manueller Autofokuseinstellung Drücken Sie die Taste " wie verlangt. Wenn Sie die Taste " drücken, wird das Bild vergrößert angezeigt. Das erleichtert die Fokussierung. Drücken Sie die O-Taste, um die Anzeige der Fokus/Zoom-Leiste Fokus zu bringen. Beim Drücken der O-Taste erscheint abwechselnd jeweils die Fokusleiste und die Zoomleiste.
Seite 66: Mit Festgelegter Aufnahmeentfernung Fotografieren
Mit festgelegter Aufnahmeentfernung fotografieren Sie können den Fotografierabstand auf Nah oder Unendlich einstellen. Die Einstellung auf Unendlich eignet sich für die Aufnahme von Szenen in der Ferne. Um mit festgelegter Aufnahmeentfernung zu fotografieren, gehen Sie wie unten beschrieben vor. Schalten Sie den Betriebsartenwahlschalter auf 5. Drücken Sie die Taste MENÜ.
Seite 67: Änderung Der Belichtungsmessung (Lichtmessung)
Änderung der Belichtungsmessung (LICHTMESSUNG) Sie können die Messmethode (welcher Bereich gemessen wird) für die Bestimmung des Belichtungswerts ändern. Es stehen drei Belichtungsmessmethoden zur Verfügung: Multi, Mittenbetont und Spot. Wählbare Modustypen Symbol Modus Beschreibung (kein MULTI Der gesamte Aufnahmebereich ist in kleine Teilbereiche unterteilt, die alle gemessen werden, und Symbol)) die Belichtung basiert auf dem Gesamtwert.
Seite 68: Die Bildschärfe Ändern (Schärfe)
Die Bildschärfe ändern (SCHÄRFE) Sie können Ihre Bilder entweder scharf oder weich erscheinen lassen. Schalten Sie den Betriebsartenwahlschalter auf 5. Drücken Sie die Taste MENÜ. Das Aufnahmemenü wird angezeigt. Drücken Sie die " -Taste, um [SCHÄRFE] zu wählen. Drücken Sie anschließend die O- oder $ -Taste. Drücken Sie die !"...
Seite 69: Einstellen Der Farbdichte (Intensität)
Einstellen der Farbdichte (INTENSITÄT) Sie können die Farbdichte der jeweils aufgenommenen Standbilder auf LEBHAFT, NORMAL, NEUTRAL und S/W (Schwarz/Weiß) einstellen. Schalten Sie den Betriebsartenwahlschalter auf 5. Drücken Sie die Taste M. Hierauf wird das Menü für die Einstellung der Umweltbedingungen angezeigt.
Seite 70: Mehrere Aufnahmen Mit Unterschiedlicher Belichtung Machen (Autom.belichtg)
Mehrere Aufnahmen mit unterschiedlicher Belichtung machen (AUTOM.BELICHTG) Die Funktion Autom.-Belichtungsreihen macht, mit dem angegebenen Belichtungswert (BW) als Standard, automatisch drei aufeinanderfolgende Aufnahmen auf drei Belichtungsebenen: auf –0,5 BW, ±0 und +0,5 BW. Notiz Diese Funktion ist bei der Aufnahme mit Ton nicht verfügbar. Schalten Sie den Betriebsartenwahlschalter auf 5.
Seite 71: Aufeinander Folgende Aufnahmen Mit Unterschiedlichem Weißabgleich (Weissabgleichsreihe)
Aufeinander folgende Aufnahmen mit unterschiedlichem Weißabgleich (WEISSABGLEICHSREIHE) Drei Bilder werden automatisch aufgenommen, ein rötliches Bild, ein bläuliches Bild und ein Bild mit dem momentan eingestellten Weißabgleich. Dies ist nützlich, wenn der richtige Weißabgleich nicht abgeschätzt werden kann. Schalten Sie den Betriebsartenwahlschalter auf 5. Drücken Sie die MENÜ...
Seite 72 Drücken Sie die Auslösetaste. Drei Bilder (rötlich, bläulich und gleich aktueller Weißabgleich) werden automatisch aufgenommen. Diese Einstellung wird für die Aufnahmen verwendet, bis Sie die Kamera ausschalten. Notiz • Diese Funktion steht nicht bei Serien (Mehrfach-) Aufnahmen (S.85) und Belichtungsreihen zur Verfügung (S.68).
Seite 73: Verwendung Der Langzeitbelichtungsfunktion (Langzeitmodus)
Verwendung der Langzeitbelichtungsfunktion (LANGZEITMODUS) Sie können die Belichtungsdauer auf 1, 2, 4 bzw. 8 Sekunden einstellen. Bei langzeitiger Belichtung können Sie bei Nachtaufnahmen die Spur von Objekten, die sich im Dunkeln bewegen, (wie z.B. Feuerwerk und Autoscheinwerfer) aufnehmen. Schalten Sie den Betriebsartenwahlschalter auf 5. Drücken Sie die Taste MENÜ.
Seite 74: Bilder Automatisch In Festgelegten Intervallen Aufnehmen (Intervall)
Bilder automatisch in festgelegten Intervallen aufnehmen (INTERVALL) Sie können einstellen, dass die Kamera in festgelegten Intervallen automatisch Aufnahmen macht. Sie können die Aufnahme Intervalle in jeder Länge zwischen 5 Sekunden und 3 Stunden, in 5 Sekunden-Abständen einstellen. Schalten Sie den Betriebsartenwahlschalter auf 5. Drücken Sie die Taste MENÜ.
Seite 75 Drücken Sie die Auslösertaste. Jedes Mal, wenn der festgelegte Intervall vorüber ist, wird ein Foto gemacht. Um die Aufnahmen zu beenden, drücken Sie die O Taste. Die Intervalleinstellungen werden aufgehoben, wenn die Kamera ausgeschaltet wird. Wichtig Falls der Zeitabstand bis zur nächsten Aufnahme auf einen längeren Zeitwert eingestellt worden ist als der Zeitintervall für die Intervall-Betriebsart, verlängert sich entsprechend der Zeitabstand für die Intervall-Betriebsart.
Seite 76: Aufnahme Eines Bildes Mit Ton (Bild Mit Ton)
2 Aufnahme eines Bildes mit Ton (BILD MIT TON) Sie können ein Standbild mit angehängtem Ton-Memo aufnehmen. Die Ton-Aufnahme kann bis zu 8 Sekunden dauern. Schalten Sie den Betriebsartenwahlschalter auf 5. Drücken Sie die Taste MENÜ. Das Aufnahmemenü wird angezeigt. Drücken Sie die Taste "...
Seite 77: Datum In Ein Bild Einfügen (Datum-Eindruck)
Datum in ein Bild einfügen (DATUM-EINDRUCK) Sie können das Datum (JJ / MM / TT) oder Datum und Uhrzeit (JJ / MM / TT ss:mm) in der unteren rechten Ecke eines Fotos einfügen. Schalten Sie den Betriebsartenwahlschalter auf 5. Drücken Sie die Taste MENÜ. Das Aufnahmemenü...
Seite 78: Belichtung Ändern (Belicht.korrek)
Belichtung ändern (BELICHT.KORREK) Mit der Belichtungseinstellung können Sie jeweils die Helligkeitswerte wählen, die für Ihre Aufnahmen am besten geeignet sind. Falls sich das aufzunehmende Motiv in der Mitte des Bereichs befindet, wird normalerweise die Gegenlichtkorrektur automatisch aktiviert, damit Sie mit der richtigen Belichtung fotografieren können.
Seite 79: Natürliche Und Künstliche Beleuchtung Verwenden (Weißabgleich)
Natürliche und künstliche Beleuchtung verwenden (Weißabgleich) Stellen Sie den Weißabgleich so ein, daß weiße Objekte auch weiß wiedergegeben werden. Wenn Sie die Kamera kaufen, ist der Weißabgleich werksseitig auf AUTO eingestellt. Normalerweise brauchen Sie die Einstellung nicht zu ändern. Wenn die Kamera aber nicht in der Lage ist, den Weißabgleich bei der Aufnahme von einfarbigen Objekten oder bei der Aufnahme mit verschiedenen Lichtquellen zu bestimmen, können Sie den Voreinstellwert ändern.
Seite 80: Manuelle Einstellung Des Weißabgleichs (Manuell)
Manuelle Einstellung des Weißabgleichs (Manuell) Schalten Sie den Betriebsartenwahlschalter auf 5. Drücken Sie die ADJ.-Taste zweimal. Das Weißabgleichmenü wird angezeigt. Drücken Sie die !" -Tasten, um zu wählen. (Manuell). Richten Sie die Kamera unter den gegebenen Lichtverhältnissen für die vorgesehene Aufnahme auf ein weißes Papier oder einen anderen weißen Gegenstand.
Seite 81: Empfindlichkeit Einstellen (Iso-Empfindl)
Empfindlichkeit einstellen (ISO-EMPFINDL) Die ISO-Empfindlichkeit gibt die Empfindlichkeit des Films an. Je größer der Wert, desto größer die Empfindlichkeit. Eine hohe Empfindlichkeit eignet sich für Aufnahmen unter schlechten Lichtverhältnissen oder für sich schnell bewegende Objekte, um ein Verwischen zu vermeiden. Allerdings wird das Bild dabei etwas körnig.
Seite 82: Begrenzen Der Verschlußgeschwindigkeit (Langz.-Bel.-Lim.)
Begrenzen der Verschlußgeschwindigkeit (LANGZ.-BEL.-LIM.) Wenn Sie diese Funktion auf EIN stellen, wird die Höchstgeschwindigkeit für die Auslösung des Verschlusses wie folgt begrenzt: Weitwinkeleinstellung (W): 1/8 Sekunden Tele (T): 1/30 Sekunde Wird die Funktion auf eingestellt, so beträgt die maximale Verschlußgeschwindigkeit 1 Sekunde. Schalten Sie den Betriebsartenwahlschalter auf 5.
Seite 83: Aufnahmeeinstellungen Auf Die Vorgabewerte Zurücksetzen (Initialisieren)
Aufnahmeeinstellungen auf die Vorgabewerte zurücksetzen (INITIALISIEREN) Befolgen Sie die nachstehenden Angaben, wenn Sie die Einstellwerte auf dem Menü für die Einstellung der Aufnahmewerte wieder zurück auf die Standardvorgabewerte zurückstellen wollen. Schalten Sie den Betriebsartenwahlschalter auf 5. Drücken Sie die Taste MENÜ. Drücken Sie die !"...
Seite 84: Schattierung Für Textaufnahmen Ändern (Zeichendichte)
Schattierung für Textaufnahmen ändern (ZEICHENDICHTE) Sie können die Textschattierung im Szenenmodus Textmodus verändern. Sie können zwischen Tief, Normal und Hell wählen. Um die Einstellwerte zu ändern, verwenden Sie entweder das Einstellmenue oder die ADJ-Taste. Dieser Abschnitt erklärt den einfacheren Weg mit der ADJ.-Taste. Möchten Sie das Einstellmenue verwenden, wird dies unter "Bedienen des Einstellmenus"...
Seite 85: So Verwenden Sie Die Af Motivwechselfunktion
So verwenden Sie die AF Motivwechselfunktion Bei Makroaufnahmen ermöglicht Ihnen die AF-Motivwechselfunktion das Fixieren des Fokus (S.34) mit Hilfe der !"#$ Tasten, ohne die Kamera zu bewegen. Dies ist bei Makroaufnahmen mit Stativ und fixiertem Fokus nützlich. Die AF-Motivwechselfunktion ermöglicht Ihnen das Verschieben des Kreuzes (auf das scharfgestellt wird) aus der Mitte des LCD-Monitors mit Hilfe der !"#$ Tasten zum Motiv hin.
Seite 86: Verwendung Des Selbstauslösers
TVerwendung des Selbstauslösers Sie können den Selbstauslöser auf eine Aufnahme nach 2 oder 10 Sekunden einstellen. Eine Einstellung von zwei Sekunden ist nützlich, um ein Verwackeln zu vermeiden. Schalten Sie den Betriebsartenwahlschalter auf 5. Drücken Sie die Taste T (Selbstauslöser). Ein großes Selbstauslösersymbol wird kurz in der Mitte des LCD-Monitors angezeigt und erscheint dann in der...
Seite 87: Mehrfachaufnahmen Machen
Mehrfachaufnahmen machen Wenn Sie zu Mehrfachaufnahmen wechseln, können Sie Bildfolgen aufnehmen. Mehrfachaufnahmen können in die folgenden drei Typen eingeteilt werden: SERIE (Mehrfachaufnahme) Solange Sie den Auslöser gedrückt halten, werden Aufnahmen gemacht. Die Bilder werden in je einer Datei gespeichert, wie beim normalen Fotografieren. S-Serie (S-Mehrfachaufnahme) Wenn Sie den Auslöser nur einmal ganz durchdrücken, können Sie eine Reihe von 16...
Seite 88 Notiz • Bei S- oder M-Mehrfachaufnahme wird die ISO-Empfindlichkeit auf AUTO festgelegt, auch wenn sie auf 64 oder 100 eingestellt ist. • Die maximale Bildanzahl, die Sie im Mehrfachaufnahmemodus schießen können, hängt wie folgt von den Bildgrößeneinstellungen ab: F2560 N2560 F2048 N2048 F1280...
Seite 89: Mehrfachaufnahmen Machen
Mehrfachaufnahmen machen Wählen Sie Ihren Bildausschnitt, drücken Sie den Auslöser ganz durch und halten Sie ihn gedrückt. Solange Sie den Auslöser gedrückt halten, werden Aufnahmen gemacht. Lassen Sie den Auslöser los, um das Speichern zu beenden. Wenn Sie die Serienbilder, die Sie im Mehrfachaufnahmemodus aufgenommen haben, abspielen wollen, verstellen Sie die Kamera auf die Betriebsart Wiedergabe (siehe S.42) und wählen Sie das gewünschte Standbild mit den #$-Tasten, damit es zur Anzeige kommt.
Seite 90: Ansicht Eines S Serien Oder M Serien Standbildes Im Modus Vergrößerte Anzeige
Ansicht eines S Serien oder M Serien Standbildes im Modus Vergrößerte Anzeige Wenn S Serien oder M Serien Standbilder (16 Bilder in einer Datei) angezeigt werden, kann ein Bild der 16 Bilder in der Vergrößerten Anzeige angezeigt werden. Nach der vergrößerten Anzeige, kann ein Bild nach dem anderen in das Display gespeist werden.
Seite 91: Aufnahme/Wiedergabe Von Filmen
Aufnahme/Wiedergabe von Filmen 3 Filme aufnehmen Sie können Filme mit Ton aufzeichnen. Sie können dabei als Bildgröße entweder 320 × 240 oder 160 × 120 Pixel wählen. Sie können die Anzahl Aufnahmen pro Sekunde (Bildfrequenz) entweder auf 30 oder auf 15 einstellen. Jede Filmaufnahme, die Sie machen, wird als AVI-Datei aufgezeichnet.
Seite 92: Einstellen Der Bildfolge
Einstellen der Bildfolge Die Anzahl der Bilder pro Sekunde (Bildfolge) im Videomodus kann zwischen 30 und 15 ausgewählt werden. Stellen Sie den Wählmodusschalter auf 3. Drücken Sie die M Taste. Das Aufnahme Menue erscheint. Drücken Sie die " Taste um (Bildfolge) auszuwählen. Dann drücken Sie die O Taste oder die $ Taste.
Seite 93: Wiedergabe Von Filmen
Wiedergabe von Filmen Befolgen Sie die nachstehenden Anleitungen zum Abspielen von Filmaufnahmen. Drücken Sie die Wiedergabe-Taste. Das letzte von Ihnen aufgenommene Bild wird angezeigt. Bei Filmen erscheint das erste Einzelbild als Standbild. Gehen Sie mit Hilfe der #$ Tasten zum gewünschten Film. Drücken Sie die Taste $ um die nächste Datei anzuzeigen.
Seite 94: Aufnahme/Wiedergabe Von Ton
Aufnahme/Wiedergabe von Ton 2 Tonaufnahmen Memo-Aufnahme Sie können Töne aufnehmen. Tondateien werden als WAV-Datei abgespeichert. Schieben Sie die Taste 2 (Voice Memo - Betriebsart Tonspeicherung) zweimal. Drücken Sie den Auslöser. Die Tonaufnahme beginnt. Drücken Sie den Auslöser halb herunter, um die Aufnahme ganz stoppen.
Seite 95: Tonwiedergabe
Tonwiedergabe Befolgen Sie die nachstehenden Anleitungen zum Abspielen von Tonaufzeichnungen. Drücken Sie die Wiedergabe-Taste. Das letzte von Ihnen aufgenommene Bild wird angezeigt. Drücken Sie die Tasten #$ um eine Tondatei zur Wiedergabe auszusuchen (Lautsprecher-Icon). Drücken Sie die Taste $ um die nächste Datei anzuzeigen.
Seite 96: Weitere Funktionen Im Wiedergabe Modus
Weitere Funktionen im Wiedergabe Modus Menü für Einstellen der Wiedergabe Das Wiedergabeeinstellmenü sieht folgende Funktionen vor. Näheres Einstellwerte Wahlmöglichkeiten auf Seite BILDVORFÜHRUNG S.95 SCHUTZ 1 Datei wählen/aufheben, ALLE DATEIEN wählen/aufheben, S.96 Wählen mehrerer Dateien DPOF 1 Datei wählen/aufheben, ALLE DATEIEN wählen/aufheben, S.99 Wählen mehrerer Dateien SKALIEREN...
Seite 97: Bilder Automatisch Der Reihe Nach Zeigen (Bildvorführung)
Bilder automatisch der Reihe nach zeigen (BILDVORFÜHRUNG) Sie können die aufgenommenen Fotos, Filme und Tondateien der Reihe nach im LCD-Monitor wiedergeben. Diese Funktion wird Diaschau genannt. Um eine Bildschirmpräsentation anzusehen, folgen Sie untenstehenden Schritten. Drücken Sie die Wiedergabe-Taste. Das letzte von Ihnen aufgenommene Bild wird angezeigt. Drücken Sie die Taste Menü.
Seite 98: Löschen Verhindern (Schutz)
Löschen verhindern (SCHUTZ) Sie können Ihre Bilder und Filme vor einem versehentlichen Löschen schützen. Wichtig Löschgeschützte Standbilder, Filme und Tonaufnahmen können nicht auf normale Weise gelöscht werden. Durch Formatieren des internen Speichers oder der Speicherkarte werden die Daten jedoch für immer gelöscht. Löschschutz der Dateien Drücken Sie die Wiedergabe-Taste.
Seite 99: Alle Ihre Bilder Schützen
Wenn der Schutz aktiviert ist, erscheint das Schutzsymbol oben links auf dem Bildschirm. Alle Ihre Bilder schützen Um alle angezeigten Bilder (oder Filme) zu schützen, folgen Sie untenstehenden Schritten. Drücken Sie die Wiedergabe-Taste. Drücken Sie die Taste MENÜ. Das Wiedergabe-Menü erscheint. Drücken Sie die "...
Seite 100: Das Schützen Von Mehreren Standbildern, Filmen Oder Ton In Einem Schritt
Das Schützen von mehreren Standbildern, Filmen oder Ton in einem Schritt Um ausgewählte Standbilder, Filme oder Ton in einem Schritt zu schützen, folgen Sie den unten angegebenen Schritten. Drücken Sie die Wiedergabe-Taste. Drücken Sie die Taste 9 (Miniaturansicht) zweimal. Der Anzeigeschirm ist in 12 Felder aufgeteilt, um die Miniaturansichten anzuzeigen.
Seite 101: Einen Druckdienst Verwenden (Dpof: De-Pof)
Einen Druckdienst verwenden (DPOF: De-Pof) Die auf der SD-Speicherkarte gespeicherten Bilder können ausgedruckt werden, wenn Sie sie in ein Fachgeschäft bringen, das einen Druckservice für Digitalkameras bietet. Um einen Druckservice zu verwenden, müssen Sie die für den Ausdruck erforderlichen Einstellungen vornehmen. Diese Einstellungen werden als DPOF (Digital Printing Order Format) bezeichnet.
Seite 102: Dpof Für Alle Bilder Einstellen
DPOF für alle Bilder einstellen Um DPOF-Einstellungen für alle Bilder vorzunehmen, folgen Sie untenstehenden Schritten. Drücken Sie die Wiedergabe-Taste. Drücken Sie die Taste MENÜ. Das Wiedergabe-Menü erscheint. Drücken Sie die " Taste, wählen Sie [DPOF] und drücken Sie dann die O oder $ Taste. Drücken Sie die !"...
Seite 103: Dpof Für Mehrere Bilder Einstellen
DPOF für mehrere Bilder einstellen Um die DPOF-Einstellungen für mehrere ausgewählte Bilder auf einmal festzulegen, folgen Sie untenstehenden Anweisungen. Drücken Sie die Wiedergabe-Taste. Drücken Sie die Taste 9 (Miniaturansicht) zweimal. Der Anzeigeschirm ist in 12 Felder aufgeteilt, um die Miniaturansichten anzuzeigen.
Seite 104: Änderung Der Bildgröße (Skalieren)
Änderung der Bildgröße (SKALIEREN) Sie können die Bildgröße eines aufgenommenen Fotos reduzieren, um eine zusätzliche Datei mit einer anderen Bildgröße zu erstellen. Wichtig Ein Standbild mit oder ohne Ton kann in der Größe angepasst werden. Die Größe von Filmen kann nicht verändert werden. Notiz Die folgenden Umformatierungen sind möglich: Original...
Seite 105: Den Inhalt Des Internen Speichers Auf Eine Speicherkarte Kopieren (Zur Karte Kopieren)
Den Inhalt des internen Speichers auf eine Speicherkarte kopieren (ZUR KARTE KOPIEREN) Sie können alle im internen Speicher gespeicherten Film- und Fotodaten auf einmal auf eine SD-Speicherkarte kopieren. Schalten Sie Ihre Kamera aus. Einlegen der SD-Speicherkarte. Schalten Sie die Kamera ein. Drücken Sie die Wiedergabe-Taste.
Seite 107: Kapitel 3 Ändern Der Kameraeinstellwerte
Kapitel Ändern der Kameraeinstellwerte Ändern der Kameraeinstellwerte....106...
Seite 108: Ändern Der Kameraeinstellwerte
Ändern der Kameraeinstellwerte Einstellmenü Sie können die Einstellwerte Ihrer Kamera ändern. Ändern Sie das EINSTELL-Menü vom Aufnahmeeinstellmenü (siehe S.58) oder vom Wiedergabeeinstellmenü (siehe S.94) indem Sie es zur Anzeige bringen. Mithilfe des EINSTELL-Menüs können Sie diejenigen Werte, die in der nachstehenden Tabelle aufgeführt sind, ändern.
Seite 109: Bedienung Des Einstell-Menüs
Bedienung des EINSTELL-Menüs Befolgen Sie folgende Schritte, um das EINSTELL-Menü anzuzeigen und zu bedienen. Notiz Für gewisse Funktionen gelten andere Methoden der Werteeinstellung als diejenigen die hier beschrieben sind. Näheres wird jeweils in den Erklärungen der betreffenden Funktionen erläutert. Drücken Sie die MENÜ-Taste. Das Aufnahmeeinstellmenü...
Seite 110: Sd-Speicherkarte Für Den Einsatz Vorbereiten (Formatieren [Karte])
SD-Speicherkarte für den Einsatz vorbereiten (FORMATIEREN [KARTE]) Die Fehlernachricht “Diese Karte kann man nicht verwenden” wird angezeigt. Falls Sie eine Karte mit einem Computer oder anderen Gerät formatiert haben, müssen Sie die SD-Speicherkarte vorher formatieren. Formatieren ist ein Vorgang, durch den eine Speicherkarte so strukturiert wird, daß...
Seite 111: Formatierung Des Internen Speichers (Format. [Int. Speicher])
Die Formatierung des internen Speichers löscht alle im Speicher abgelegten Bilder. Wenn Sie Bilder haben, die Sie nicht aus dem Speicher löschen möchten, kontaktieren Sie bitte den Kundendienst von Ricoh, bevor Sie die Formatierung des internen Speichers vornehmen. Zur Formatierung folgen Sie untenstehenden Schritten.
Seite 112: Helligkeit Des Lcdmonitors Einstellen (Lcd-Helligkeit)
Helligkeit des LCDMonitors einstellen (LCD-HELLIGKEIT) Um die Helligkeit des LCD-Monitors einzustellen, folgen Sie untenstehenden Schritten. Bringen Sie das EINSTELL-Menü zur Anzeige. Näheres hierzu finden Sie auf S.107. Drücken Sie die Taste !" um [LCD-HELLIGKEIT] auszuwählen und drücken Sie anschließend die Taste O oder $.
Seite 113: Adj.-Taste Mit Einer Funktion Belegen (Adj-Einst.)
ADJ.-Taste mit einer Funktion belegen (ADJ-EINST.) Bei jedem Druck auf die ADJ-Taste zeigt die Kamera der Reihe nach die Einstellungsbildschirme für Belichtung, Weißabgleich und ISO-Empfindlichkeit. Mögliche Einstellungen Referenz Seite AUS *Werksseitige Einstellung Bildqualität/Größe S.60 AF/MF (FOKUS) S.62 SCHARF (SCHÄRFE) S.66 LICHTMESSUNG S.65 Mit Hilfe der [ADJ-EINST]-Funktion können Sie eine Funktion zuweisen, die...
Seite 114: Einstellung Der Automatischen Abschaltung Ändern(Abschaltautom)
Einstellung der automatischen Abschaltung ändern(ABSCHALTAUTOM) Wenn Sie die Kamera eine bestimmte Zeit lang nicht benutzen, schaltet sich die Kamera automatisch aus (automatische Abschaltung), um Batteriestrom zu sparen. Werksseitig ist die automatische Abschaltung auf 1 Minute eingestellt, aber Sie können dies ändern. Mögliche Einstellungen AUS (Die automatische Abschaltung funktioniert nicht) 1 Minute *Werksseitige Einstellung...
Seite 115: Ändern Der Signalton-Einstellung (Signalton)
Ändern der Signalton-Einstellung (SIGNALTON) Während des Betriebes gibt die Kamera vier verschiedene Töne aus: Start-Tonsignal, Verschlussgeräusch, Fokusgeräusch und Signalton. Verschlussgeräusch : Wenn der Auslöser gedrückt wird, gibt die Kamera ein Verschlussgeräusch aus. Start-Tongeräusch : Wenn die Kamera eingeschaltet wird Fokusgeräusch : Beim Einstellen des Fokus gibt die Kamera ein Fokusgeräusch aus.
Seite 116: Ändern Der Lautstärke Des Pieptons (Lautst. Einst.)
Ändern der Lautstärke des Pieptons (LAUTST. EINST.) Sie können die Lautstärke des Signaltons ändern. Einstellmöglichkeiten (Stumm) (Schwach) (Mittelstark) *Werksseitige Einstellung (Stark) Wenn Sie die Signalton-Einstellwerte ändern möchten, befolgen Sie die foldenden Schritte. Bringen Sie das EINSTELL-Menü zur Anzeige. Näheres hierzu finden Sie auf S.107. Drücken Sie die Taste "...
Seite 117: Bildbestätigungszeit Einstellen (Lcd Bestät)
Bildbestätigungszeit einstellen (LCD BESTÄT) Unmittelbar nach Drücken des Auslösers wird die Aufnahme einen Moment lang angezeigt, so dass Sie das Foto prüfen können. Werksseitig ist die Bestätigungszeit auf 1 Sekunde eingestellt, aber Sie können diese Einstellung ändern. Mögliche Einstellungen AUS (Bild wird nicht zu Informationszwecken angezeigt) 1 Minute *Werksseitige Einstellung 2 Sekunden 3 Sekunden...
Seite 118: Dateinameneinstellungen Ändern (Dateinummer)
Dateinameneinstellungen ändern (DATEINUMMER) Wenn Sie ein Foto machen, wird es mit einem automatisch zugewiesenen, fortlaufend nummerierten Dateinamen im internen Speicher oder auf einer SD- Speicherkarte abgespeichert. Wenn Sie die SD-Speicherkarte wechseln, können Sie die Kamera so einstellen, dass die fortlaufende Nummerierung von der vorherigen SD- Speicherkarte beibehalten wird (oder nicht).
Seite 119: Datum Und Uhrzeit Einstellen (Datum-Einstell)
Datum und Uhrzeit einstellen (DATUM-EINSTELL) Sie können Bilder aufnehmen, bei denen die Uhrzeit oder das Datum auf das Bild gestempelt werden. Hier wird die Datum Uhrzeiteinstellung im SETUP-Bildschirm erläutert. Bringen Sie das EINSTELL-Menü zur Anzeige. Näheres hierzu finden Sie auf S.107. Drücken Sie die Taste !"...
Seite 120: Anzeigesprache Ändern (Language/ )
Anzeigesprache ändern (LANGUAGE/ Sie können die auf Ihrem LCD-Monitor angezeigte Sprache ändern Mögliche Einstellungen ENGLISH *Werksseitige Einstellung DEUTSCH FRANÇAIS ITALIANO ESPAÑOL Um die Anzeigesprache zu ändern, folgen Sie untenstehenden Schritten. Bringen Sie das EINSTELL-Menü zur Anzeige. Näheres hierzu finden Sie auf S.107. Drücken Sie die Taste !"...
Seite 121: Wiedergabeformat Für Ansicht Auf Dem Fernseher Ändern (Video-Ausgang)
Wiedergabeformat für Ansicht auf dem Fernseher ändern (VIDEO-AUSGANG) Sie können Ihre Fotos und Filme auf einem Fernsehbildschirm anschauen, indem Sie Ihre Kamera über das mitgelieferte AV-Kabel an ein Fernsehgerät anschließen. Ihre Kamera ist für den Gebrauch mit Fernsehern etc. auf das NTSC- Wiedergabeformat (in Japan und anderen Ländern verwendet) eingestellt.
Seite 122: Einstellung Für Schrittweisen Zoom Ändern (Stufenzoom)
Einstellung für schrittweisen Zoom ändern (STUFENZOOM) Sie können die optische Zoom-Brennweite auf eine von vier Stufen festlegen (35 mm-entsprechend – 28, 35, 50, 85 oder 135 mm) (Stufenzoom). Mögliche Einstellungen AUS *Werksseitige Einstellung Um festzulegen, ob Stufenzoom ein- (EIN) oder ausgeschaltet (AUS) werden soll, folgen Sie den nachstehenden Schritten.
Seite 123: Anzeige Einer Warnung Über Das Ändern Eines Einstellwertes (Aufn-Einst.warn.)
Anzeige einer Warnung über das Ändern eines Einstellwertes (AUFN-EINST.WARN.) Sie können das Ikon für eine Funktion, die Sie geändert haben, als blinkendes Ikon einstellen. Sie können aber auch einen Warntext eingeben, der auf die Änderung aufmerksam macht. Beim Einschalten des Stromes wird das blinkende Ikon oder Warntext ca.
Seite 124: Ändern Des Usb-Kommunikationssystems (Usb-Verbindung)
USB-Verbindungskabels übertragen, ohne daß Sie das Hilfsprogramm oder den Wechseldatenträger verwenden. Normalerweise wählt man [ORIGINAL]. Haben Sie [ORIGINAL] gewählt, dann können Sie Bilder mit Hilfe der beigefügten Software RICOH Gate La bzw. des ebenfalls beigefügten Caplio- Bildübertragungsprogramms auf Ihren Computer übertragen. Betriebsart...
Seite 125 Wichtig • In der Einstellung (MASSENSPEICHER), kann für die Übertragung von Dateien RICOH Gate La bzw. Caplio Transfer Software nicht benutzt werden. • In der Einstellung (MASSENSPEICHER) können Dateien von der Kamera nur gelesen werden. Sie können nicht zur Kamera kopiert oder von ihr gelöscht werden.
Seite 126 Wenn Sie Bilder im Massenspeicherung-Modus übertragen wollen, befolgen Sie folgende Schritte: Verstellen Sie USB-Verbindung auf Massenspeicherung auf dem Einstellmenü. Achten Sie darauf, daß die Stromzufuhr der Kamera ausgeschaltet ist. Verbinden Sie den Anschlußstecker des als Zubehörteil mitgelieferten USB-Kabels mit der USB-Buchse Ihres Computers.
Seite 127: Trennen Sie Die Verbindung Zwischen Der Kamera Und Dem Computer (Macintosh)
Die Verbindung zwischen der Kamera und Ihrem Computer (Windows) trennen. Die Anzeige gilt als Beispiel für einen Computer mit Windows XP. Für andere Betriebssysteme (OS) gelten zwar andere Bezeichnungen, doch sind die Bedienungsschritte dieselben. Klicken Sie auf das Ikon Remove Hardware Safely (Sichere Entfernung der Hardware) am rechten Ende der Task-Leiste.
Seite 128: Vergrößern Der Ikonanzeige (Aufnahme)
Vergrößern der Ikonanzeige (Aufnahme) Die Ikons auf dem Bildaufnahmeschirm werden vergrößert angezeigt. In dieser Einstellung werden die folgenden Ikons vergrößert angezeigt: • Blitzlicht • Makro-Aufnahmen • Selbstauslöser • Weißabgleich • Belichtungsausgleich • ISO-Empfindlichkeit Falls Ikons vergrößert angezeigt werden, werden die folgenden Angaben nicht angezeigt: •...
Seite 129: Kapitel 4 Software-Installation
Kapitel Software-Installation Installieren der Software (Für Windows)....128 Installieren der Software (Für Macintosh).....139...
Seite 130: Installieren Der Software (Für Windows)
Installieren der Software (Für Windows) Laden Sie die Software, mit der Sie Aufnahmen auf Ihren Computer übertragen können. Dieser Vorgang wird als Installation bezeichnet. Referenz Näheres über den Downloadvorgang für die Übertragung von Bildern aus der Kamera in den Computer lesen Sie bitte in der Software-Gebrauchsanleitung, die auf der Caplio CD-ROM zu finden ist, nach.
Seite 131 Wenn Sie [Installation der Software für Caplio] geklickt haben: (S.131) Die folgende Software wird installiert: Software Windows Beschreibung RICOH Gate La Übertragung von Aufnahmen. ImageMixer Aufnahmen können angezeigt oder bearbeitet, und Video CD´s können angefertigt werden. DirectX (s. S.136) wird benötigt im Filme zu bearbeiten.
Seite 132: Systemanforderungen Für Die Mitgelieferte Software
Systemanforderungen für die mitgelieferte Software Die folgende Umgebung ist für die Verwendung der mitgelieferten Software nötig. Bitte überprüfen Sie Ihren Computer oder dessen Benutzerhandbuch. Unterstütztes Windows 98/98 Zweite Ausgabe Betriebssystem Windows 2000 Windows Me Windows XP Pentium 3: 500 MHz oder besser Speicher Windows 98/98SE: 128 MB oder mehr Windows 2000: 128 MB oder mehr...
Seite 133: Installation Der Software Auf Ihrem Computer
Installation der Software auf Ihrem Computer Wichtig • Schließen Sie Ihre Kamera erst dann an den Computer an, wenn Sie dazu aufgefordert werden. Wenn Sie die Kamera schon zuvor an den Computer angeschlossen haben, und der [Hardware-Assistent] erschienen ist, klicken Sie auf [Abbrechen], trennen Sie das Kabel zwischen Kamera und Computer ab, und setzen Sie die Installation dann fort.
Seite 134: Bestätigen Sie Das Gewünschte
Klicken Sie auf [Next]. Nach kurzer Zeit erscheint der Bildschirm [Zielpfad wählen]. Bestätigen Sie das gewünschte Verzeichnis und klicken Sie auf [Weiter]. Setzen Sie den Vorgang entsprechend der angezeigten Meldungen fort, bis der [InstallShield Wizard Complete]-Bildschirm angezeigt wird. Bestätigen Sie das gewünschte Verzeichnis und klicken Sie auf [Weiter].
Seite 135: Kamera Und Computer Verbinden
Kamera und Computer verbinden Nach der Installation der Software auf Ihrem Computer verbinden Sie Ihre Kamera und den Computer. Vergewissern Sie sich, dass die Kamera ausgeschaltet ist. Stecken Sie das USB-Kabel in den USB-Anschluss Ihres Computers. Stecken Sie das USB-Kabel in den USB-Anschluss Ihrer Kamera.
Seite 136: Kamera Vom Computer Trennen
Übertragung von Aufnahmen von der Kamera der Schirm [Caplio R2] angezeigt, so dass Sie entscheiden können, ob Sie RICOH Gate La oder den Assistenten für Scanner und Kameras für die Übertragung verwenden möchten.
Seite 137: Installation Des Acrobat Readers
Installation des Acrobat Readers Acrobat Reader ist eine Software zum Anzeigen von PDF-Dateien, wie z.B. das Benutzerhandbuch. Wenn der Computer unter Windows läuft, kann Acrobat Reader installiert werden. Wenn Acrobat Reader bereits auf Ihrem Computer installiert ist, erübrigt sich eine Neuinstallation. Wichtig •...
Seite 138: Installieren Von Directx
Installieren von DirectX Das DirectX-Programm erlaubt es Ihnen, eine Filmdatei über die ImageMixer-Software abzuspielen. Mit älteren Versionen als 8.1 können Filmdateien jedoch nicht wiedergegeben werden. Installieren Sie ein Update. Unter Windows XP erübrigt sich die Installation von DirectX, da ein Update bereits enthalten ist.
Seite 139: Deinstallieren Der Software
Deinstallieren der Software Wichtig • Bei Windows 2000/XP ist zum Deinstallieren der Software Administrator-Berechtigung erforderlich. • Falls noch ein anderes Programm betriebsfähig ist oder noch nicht gespeicherte Daten vorhanden sind, speichern Sie die Daten und schließen Sie das Programm ab, bevor Sie es deinstallieren.
Seite 140: Deinstallieren Von Imagemixer
Deinstallieren von ImageMixer Wichtig • Bei Windows 2000/XP ist zum Deinstallieren der Software Administrator-Berechtigung erforderlich. • Falls noch ein anderes Programm betriebsfähig ist oder noch nicht gespeicherte Daten vorhanden sind, speichern Sie die Daten und schließen Sie das Programm ab, bevor Sie es desinstallieren.
Seite 141: Installieren Der Software (Für Macintosh)
Installieren der Software (Für Macintosh) Laden Sie die Software, mit der Sie Aufnahmen auf Ihren Computer übertragen können. Dieser Vorgang wird als Installation bezeichnet. Referenz Näheres über den Downloadvorgang für die Übertragung von Bildern aus der Kamera in den Computer lesen Sie bitte in der Software-Gebrauchsanleitung, die auf der Caplio CD-ROM zu finden ist, nach.
Seite 142: Wenn Sie [Installation Der Software Für Caplio] Geklickt Haben
Wenn Sie [Installation der Software für Caplio] geklickt haben: Die folgende Software wird installiert: Software Beschreibung RICOH Gate La Übertragung von Aufnahmen. USB Driver Verbindung von Kamera und Computer. Mounter Verbindung von Kamera und Computer. 9:Mac OS 8.6 bis 9.2.2 X: Mac OS X 10.1.2 bis 10.3...
Seite 143: Systemanforderungen Für Die Mitgelieferte Software
Systemanforderungen für die mitgelieferte Software Die folgende Umgebung ist für die Verwendung der mitgelieferten Software nötig. Bitte überprüfen Sie Ihren Computer oder dessen Benutzerhandbuch Betriebssystem Mac OS 8.6 bis 9.2.2 / Mac OS X 10.1.2 bis 10.3 Macintosh Ein Apple Macintosh, der standardmäßig mit einem USB-Anschluss ausgerüstet ist Interner Speicher Mac OS 8.6 bis 9.2.2 96 MB oder mehr (128 MB oder mehr empfohlen)
Seite 144: Installation Der Software Auf Ihrem Computer (Mac Os 8.6 Bis 9.2.2)
Um die Software von Ihrem Macintosh zu entfernen, ziehen Sie die jeweilige installierte Datei in den Papierkorb. Dateiname Ordnername RICOH Gate La System Folder: Control Panels RICOH Gate La Prefs System Folder: Preferences Caplio Mounter System Folder: Extensions Caplio Mounter Prefs System Folder: Preferences...
Seite 145: Installation Der Software Auf Ihrem Computer (Mac Os X 10.1.2 Bis 10.3)
Installation der Software auf Ihrem Computer (Mac OS X 10.1.2 bis 10.3) Starten Sie Ihren Macintosh und legen Sie die mitgelieferte CD-ROM in das CD-ROM-Laufwerk ein. Öffnen Sie den Mac OS X-Ordner. Das Symbol [Caplio Mounter.pkg] wird angezeigt. Doppelklicken Sie auf [Caplio Mounter.pkg].
Seite 146 Klicken Sie auf das zu installierende Ikon und dann auf [Fortfahren]. Klicken Sie auf [Installation]. Nach Abschluss der Installation erscheint eine Meldung, die anzeigt, ob ein Neustart Ihres Macintosh nötig ist oder nicht. Klicken Sie auf [Installation fortsetzen]. Die Software ist nun installiert, und nach kurzer Zeit erscheint eine entsprechende Meldung.
Seite 147: Kapitel 5 Fehlerbeseitigung
Kapitel Fehlerbeseitigung Bei Problemen..........146 Anhang ............153...
Seite 148: Bei Problemen
Bei Problemen Fehlersuche-Störungsbeseitigung Stromversorgung Refe- Das Symptom Die Ursache Vorgeschlagene Maßnahmen renz Schaltet sich nicht ein. Batterien sind nicht eingelegt. Oder sie Batterien korrekt einlegen, neu aufladen. S.20 sind leer. S.21 S.155 Die Batterie kann nicht verwendet Tauschen Sie die untaugliche Batterie S.16 werden.
Seite 149 Refe- Das Symptom Die Ursache Vorgeschlagene Maßnahmen renz Batterien nicht aufladbar. Batterielebensdauer Batterien durch neue ersetzen. S.16 Batterien werden schnell Sie werden bei extrem hohen oder verbraucht. niedrigen Temperaturen eingesetzt. Es werden viele Aufnahmen im Dunkeln gemacht, die einen Blitzeinsatz benötigen.
Seite 150 Refe- Das Symptom Die Ursache Vorgeschlagene Maßnahmen renz Auf dem LCD-Monitor Kein Strom. Oder der LCD-Monitor ist Kamera einschalten. Oder Helligkeit des S.24 erscheinen keine dunkel. LCD-Monitors einstellen. S.110 Aufnahmen. Das VIDEO / AV-Kabel ist Ziehen Sie das VIDEO / AV-Kabel ab. S.47 angeschlossen.
Seite 151 Refe- Das Symptom Die Ursache Vorgeschlagene Maßnahmen renz Mit Taste F Kein Blitz aufheben. Die Aufnahme ist zu Die Aufnahme wurde im Dunkeln S.38 dunkel. gemacht und die Einstellung war (Kein Blitz). Es ist unterbelichtet. Verwenden Sie dann den S.71 Belichtungsausgleich.
Seite 152: Andere Probleme
Refe- Das Symptom Die Ursache Vorgeschlagene Maßnahmen renz Eine Aufnahme ist Batterien sind fast erschöpft. Wenn Sie alkalische Batterien S.16 verschwunden. verwenden, sind diese durch neue zu ersetzen. Wenn Sie Akkus verwenden, sind diese aufzuladen, den Netzadapter verwenden. Kamera wurde länger nicht benutzt, Kamera wieder einschalten.
Seite 153: Warnmeldungen Unter Windows Xp Service Pack 2
Warnmeldungen unter Windows XP Service Pack 2 Werden Computerprogramme, die für die Ricoh-Digitalkamera bestimmt sind, in einem PC, der mit Windows XP Service Pack 2 ausgestattet ist, verwendet, kann folgende Warnmeldung beim Starten der Software oder beim USB-Anschluß erscheinen. Unter Brücksichtigung dieser Möglichkeit achten Sie auf Folgendes: Prüfen Sie ob die...
Seite 154: Falls Sie Auf Die Taste [Block] Geklickt Haben
Falls Sie auf die Taste [Block] geklickt haben: Befolgen Sie die weiter unten angegebenen Schritte, um die Einstellwerte für die Einstellwerte für die Windows-Firewall zu überprüfen. Klicken Sie erst auf [Start] und dann auf [Systemsteuerung]. Doppelklicken Sie auf [Windows Firewall]. Falls [Windows Firewall] nicht angezeigt wird, klicken Sie auf [Switch to Classic Display] (Auf...
Seite 155: Anhang
Anhang A. Spezifikationen Allgemein Videosignalformat NTSC, PAL Spannung AA Alkalische Trockenbatterien (1,5 V) x 2 Externes Ladegerät (Netzadapter); 3,8 V Außenabmessungen 100,2mm (B) x 55,0mm (H) x 25,8mm (T) (ausschließlich vorstehender Teile) Gewicht Kamera: Ca. 150g (ohne Batterien, SD-Speicherkarte und Trageschlaufe) Zubehörteile: Ca.
Seite 156: Typ Der Speicherkarte Zur Aufnahme, Wiedergabe
Entfernungskontrolle • AF Methode Normaler Fotobereich: Externe Passive/CCD-Methode, Makrobereich; CCD- Methode • AF-Messbereich Normal: ca. 0,3m (11.7") bis unendlich. Makro: Ca. 0,01m bis unendlich Interner Blitz • Methode Automatisch • Aufnahmeabstand Ca. 0,2 bis 2,7 m (W) 0,13 bis 2,1 (T) (ISO:AUTO) •...
Seite 157: Separat Im Handel Erhältliches Zubehör
B. Separat im Handel erhältliches Zubehör Die Ricoh Caplio R2 kann mit dem unten aufgeführten Zubehör betrieben werden. Produktname Modellnr. Anmerkung Netzadapter AC-4b Dient dazu, Strom direkt aus einer Steckdose zu beziehen. PC Card-Adapter FM-SD53 Dient dazu, eine SD-Speicherkarte direkt in den PC Card- Steckplatz Ihres Computers einzulegen.
Seite 158: Kombination Jedes Szenemodus Und Jeder Funktion
Herausnehmen des Netzsteckers Wenn Sie die Kamera bereits benutzt haben sollten, so vergewissern Sie sich, dass sie ausgeschaltet ist, bevor Sie den Netzteil-Adapter herausnehmen. Entfernen Sie den Stecker von der Steckdose. Öffnen Sie die Batterie/Kartenabdeckung. Entfernen Sie die Netzteiladapter. Schließen Sie die Batterie/Kartenabdeckung. Wichtig •...
Seite 159: Näheres Über Die Menüinhaltsdaten Für Die Verschiedenen Betriebsarten
D. Näheres über die Menüinhaltsdaten für die verschiedenen Betriebsarten Filmmodus (im Filmmodus) Referenz Einstellungen Optionen Seite FILMBILDGRÖSSE [320], 160 S.60 BILDFOLGE 15 B/SEK, [30 B/SEK] S.90 FOKUS [AF], MF, SNAP, ∞ S.62 Weißabgleich S.77 [AUTO], (Tageslicht), (Bewölkt), (Glühlampen), (Glühlampen 2), (Leuchtstofflampen), (Manuell) Aufnahmemenu (außer im Szenenmodus/Textmodus)
Seite 160: Funktionen, Deren Standardwerte Beim Abschalten Wiederhergestellt Werden
E. Funktionen, deren Standardwerte beim Abschalten wiederhergestellt werden Beim Abschalten können einige Funktionseinstellungen auf ihre Standardwerte zurückgesetzt werden. Die folgende Tabelle zeigt, ob die Funktion beim Abschalten auf ihre Vorgabewerte zurückgesetzt wird oder nicht. O = Wird nicht zurückgestellt. (Gegenwärtiger Wert wird beibehalten.) X Betriebsart Funktion = Wird zurückgestellt.
Seite 161: Anzahl Bilder, Die Im Eigenspeicher Bzw. Auf Der Sd-Speicherkarte Gespeichert Werden Können
O = Wird nicht zurückgestellt. (Gegenwärtiger Wert wird beibehalten.) X Betriebsart Funktion = Wird zurückgestellt. FOTO-IKON VERGR. FILMBILDGRÖSSE BILDGRÖSSE MAXIMALE HELLIGKEIT Wiedergabe LAUTSTÄRKE F. Anzahl Bilder, die im Eigenspeicher bzw. auf der SD-Speicherkarte gespeichert werden können Die folgende Übersichtstabelle gibt die ungefähre Anzahl Bilder, die auf einer SD-Speicherkarte entsprechend den jeweiligen Einstellwerten für Bildgröße und Bildqualität gespeichert werden können.
Seite 162: Verwendung Ihrer Kamera Im Ausland
Notiz • Die Anzahl Bilder, die Sie noch aufnehmen können, kann je nach dem aufzunehmenden Motiv von der eigentlich noch verbleibenden Restanzahl Bilder verschieden sein. • Selbst wenn Sie Karten mit derselben Speicherkapazität verwenden, können die Zahlenwerte - wie- z. B. die Anzahl Bildaufnahmen, die gemacht werden können - je nach Hersteller, Art der Karte oder Aufnahmebedingungen unterschiedlich sein.
Seite 163: Vorsichtsmaßregeln
H. Vorsichtsmaßregeln • Dieses Produkt ist für den Heimgebrauch gedacht. Die beiliegende Garantie gilt nur im Inland. • Sollte beim Aufenthalt im Ausland ein Fehler oder ein Versagen auftreten, steht Ihnen leider weder Kundendienst noch eine Vergütung der Reparaturkosten zur Verfügung. •...
Seite 164: Wartung Und Lagerung
Kamera besonders sorgfältig zu reinigen. • Falls es dazu kommen sollte, dass diese Kamera defekt ist, setzen Sie sich bitte mit Ihrem Ricoh-Reparaturzentrum in Verbindung. • Die Kamera enthält Hochspannungsteile. Ein Auseinanderbau der Kamera ist gefährlich und darf unter keinen Umständen durchgeführt werden.
Seite 165: Wenn Eine Fehlermeldung Erscheint
J. Wenn eine Fehlermeldung erscheint Wenn eine Fehlermeldung auf dem LCD-Monitor erscheint, führen Sie bitte folgende Maßnahmen durch. Wenn eine Fehlermeldung Maßnahmen Referenz erscheint Karte einlegen. Es wurde keine Karte eingelegt. Karte einlegen. S.21 Datum einstellen. Das Datum wurde nicht eingestellt. Datum einstellen S.117 DATEINUMMER ÜBER.
Seite 166: Kundendienst
1. Dieses Produkt unterliegt einer begrenzten Garantie. Während der Garantiezeit, die auf der Ihrer Kamera beigelegten Garantiekarte angegeben ist, werden defekte Teile kostenlos repariert. Allerdings ist der Kunde für die Kosten des Transports zum Ricoh- Reparaturzentrum verantwortlich. In folgenden Umständen wird das Produkt nicht kostenlos repariert, selbst innerhalb der oben erwähnten Garantiezeit.
Seite 167 (1) This device may cause harmful interference, and (2) This device must accept any interference received, including interference that may cause undesired operation. RICOH CORPORATION 5 Dedrick Place, West Caldwell NJ, 07006 Tel.: 1-800-225-1899 Note to Users in Canada Note: This Class B digital apparatus complies with Canadian ICES-003...
Seite 168: Index
PictBridge ..........52 BELICHT.KORREK .......76 Bezeichnungen der Kamerateile ...12 BILD MIT TON ........74 Rasterlinien ........... 27 BILDQUAL./GRÖSSE ......60 RICOH Gate La ......129, 140 BILDVORFÜHRUNG ......95 Blitzlicht ..........38 SCHUTZ ..........96 SCHÄRFE ..........66 Caplio Software CD-ROM .....11 Selbstauslöser ........84 SIGNALTON ........
Seite 171: Telephone Support Numbers In Europe
Telephone Support Numbers in Europe (from within the UK) 02073 656 580 (from outside of the UK) +44 2073 656 580 Deutschland (innerhalb Deutschlands) 06331 268 438 (außerhalb Deutschlands) +49 6331 268 438 France (à partir de la France) 0800 91 4897 (en dehors de la France) +49 6331 268 409 Italia (dall’Italia)
Seite 172: Von Umweltfreundlichkeit Über Umweltschutz Bis Hin Zum Umweltmanagement
Aufgabe zum Schutze unserer unersetzlichen Erde mitzutragen. Um die Umweltbelastungen bei der Herstellung von Digitalkameras möglichst niedrig zu halten, nimmt sich Ricoh auch den großen Herausforderungen zu den Themen "Energiesparen durch geringeren Stromverbrauch" und "verringerter Einsatz umweltbelastender Chemikalien in Produkten" an.

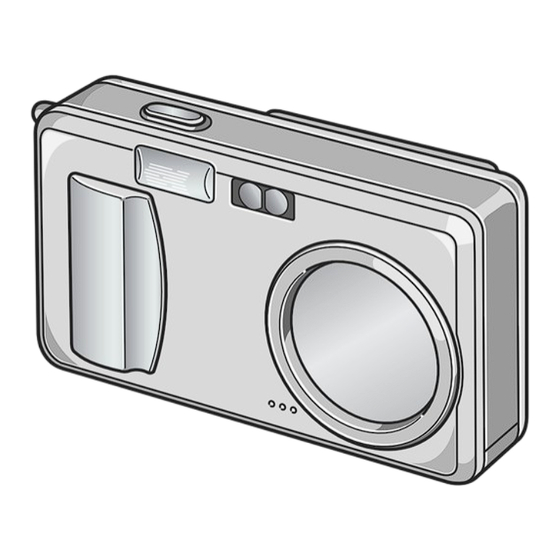

Ricoh Capilo R2 Benutzerhandbuch

Inhaltsverzeichnis

Kurzanleitung

Kapitel 1 Kurzanleitung

Verschiedene Methoden für die Bildaufnahme/Wiedergabe

Kapitel 2 Verschiedene Methoden für die

Kapitel 3 Ändern der Kameraeinstellwerte

Kapitel 4 Software-Installation

Kapitel 5 Fehlerbeseitigung

Anhang

Quicklinks

Kapitel

Fehlerbehebung

Verwandte Anleitungen für Ricoh Capilo R2

Inhaltszusammenfassung für Ricoh Capilo R2
