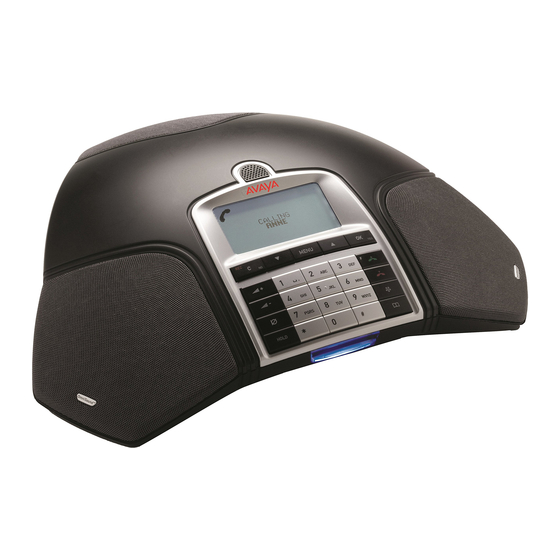

- Seite 1 Avaya B159 Konferenztelefone Handbuch DEUTSCH 16-603914DE Issue 1 March 2011...
- Seite 2 Avaya does not guarantee that these links will work all the time and has no control over the availability of the linked pages.
- Seite 3 Handbuch the Software at any given time. A “Unit” means the unit on which Avaya, at its sole discretion, bases the pricing of its licenses and can be, without limitation, an agent, port or user, an e-mail or voice mail account in the name of a person or corporate function (e.g., webmaster or helpdesk), or a directory entry in the...
- Seite 4 Frequenzbereich von 7 kHz bei VoIP-Gesprächen und ein Equalizer ermöglicht die individuelle Anpassung der Tonqualität an die jeweilige Raumakustik. Bitte beachten! Das Avaya B159 vor Feuchtigkeit schützen. Bitte beachten! Das Gehäuse des Avaya B159 nicht öffnen. Bitte beachten! Für den Anschluss an das Stromnetz nur das mitgelieferte Netzgerät verwenden.
-
Seite 5: Inhaltsverzeichnis
..........14 Gesprächs ..........26 Konferenzgruppe bearbeiten ....14 Konferenzgruppe löschen .......15 Aktualisierung der Software Alle Konferenzgruppen löschen ....15 Avaya Upgrade Utility installieren ... 28 Einstellungen des Konferenzführers ..15 Software aktualisieren ......28 Status des Konferenzführers anzeigen ..16 Technische Daten Telefonbuch Kontakt suchen ........17... -
Seite 6: Beschreibung
• Anschlussmöglichkeit für Zusatzmikrofone für größeren Aufnahmebereich. (Zubehör). • Anschlussmöglichkeit für schnurloses Headset und Verstärkeranlage. (Zubehör). • Zukunftssicher, kann mit neuen, smarten Funktionen aktualisiert werden. Das Avaya B159 ist zukunftssicher, da fortlaufend neue innovative Funktionen entwickelt werden. PfLEGE Reinigen Sie das Gerät mit einem trockenen, weichen Tuch. Verwenden Sie keine... - Seite 7 Avaya B159 Konferenztelefone Handbuch BESCHrEIBUNG Lautsprecher mikrofon Display Tastenblock Leuchtanzeigen Schacht für SD- Speicherkarte Leuchtanzeigen Blinkt blau Eingehende Anrufe Leuchtet blau Gespräch wird geführt Blinkt rot Warteposition, Mikrofon und Lautsprecher ausgeschaltet Leuchtet rot Stummschaltung, Mikrofon ausgeschaltet Buchse für Zusatzmikrofon Anschluss für mobiltelefon/DECT- Telefon.
-
Seite 8: Tastenblock
Avaya B159 Konferenztelefone Handbuch BESCHrEIBUNG TASTENBLOCK PfEIL NACH UNTEN mENU, PfEIL NACH UNTEN Navigieren in menüs, menü für Einstellungen Navigieren im menü, Anzeige der Gesprächsliste Anzeige der Gesprächsliste Nein/Abbrechen/ Ja/Wahl bestätigen Zurück, Beantworten/ Aufzeichnung Verbindung herstellen Lautstärke sowie flash erhöhen Auflegen/Gespräch... -
Seite 9: Navigation Und Auswahl In Den Menüs
Avaya B159 Konferenztelefone Handbuch BESCHrEIBUNG NAVIGATION UND AUSWAHL IN DEN mENÜS Drücken Sie die Taste mENU. Wählen Sie mit den Pfeiltasten die gewünschte Menüalternative. Bestätigen Sie mit OK, um die markierte Alternative zu wählen. Mit der Taste C brechen Sie die Einstellung ab oder gehen einen Menüpunkt zurück. -
Seite 10: Anschluss
Stellen Sie das Konferenztelefon in die Mitte des Tisches. WAHL VON rEGION UND SPrACHE Wenn das Avaya B159 zum ersten Mal eingeschaltet wird, müssen Sie wählen, in wel- cher Region Sie sich befinden, damit das Avaya B159 an das Telefonnetz der jeweiligen Region angepasst wird. -
Seite 11: Anschlussart Wählen
Analoge Telefonleitung + Computer ANALOG+USB • Mobil-/DECT-Telefon + Computer MOBIL+USB Die Verwendung des Avaya B159 mit einem Computer und DECT-/Mobiltelefon ist auf Seite 9 beschrieben. Anschluss an Computer Zusammen mit einer Software für VoIP (beispielsweise Skype ) bietet das Avaya B159 ®... -
Seite 12: Anrufe Entgegennehmen Und Tätigen
Avaya B159 Konferenztelefone Handbuch ANrUfE ENTGEGENNEHmEN UND TÄTIGEN EIN GESPrÄCH ENTGEGENNEHmEN Ein Anrufsignal ertönt und die blauen Anzeigen blinken. Drücken Sie , um den Anruf entgegenzunehmen. Die Anzeigen leuchten blau. Im Display wird die Gesprächsdauer angezeigt. EINEN ANrUf BEENDEN ... -
Seite 13: Mehrere Parteien Mit Einer Analogen Telefonleitung Anrufen
Kehren Sie durch Drücken der Tasten (f) zum ersten Gespräch zurück. VOIP-GESPrÄCHE Die folgende Anleitung setzt voraus, dass der Computer eingeschaltet, die VoIP- Software (beispielsweise Skype ) gestartet und das Avaya B159 mit einem USB-Kabel ® mit dem Computer verbunden ist. Auswahl der Telefonleitung ... -
Seite 14: Gespräche Mit Dect- Oder Mobiltelefon
ANrUfE ENTGEGENNEHmEN UND TÄTIGEN VoIP-Gespräche Drücken Sie Das Avaya B159 befindet sich jetzt in Gesprächsposition und die Anzeigen leuchten blau. Wählen Sie in der VoIP-Software des Computers, ob Sie ein Gespräch mit einem oder mehreren Partnern herstellen möchten. -
Seite 15: Während Eines Gesprächs
Avaya B159 Konferenztelefone Handbuch WÄHrEND EINES GESPrÄCHS EINSTELLEN DEr LAUTSPrECHErLAUTSTÄrKE Die Lautstärke stellen Sie mit den Tasten ein. Lautsprecherlautstärke bei zwei angeschlossenen Telefonleitungen einstellen Wenn zwei Telefonleitungen gewählt sind, können Sie die Lautstärke für jede Leitung separat einstellen. Dies ist eine sehr nützliche Funktion bei unterschiedlicher Lautstärke der beiden Leitungen. -
Seite 16: Telefonleitung Während Eines Gesprächs Wechseln
Anruf über den Computer oder das Mobiltelefon tätigen. Wenn Sie ANALOG gewählt haben, ertönt das Freizeichen, und Sie wählen die Rufnummer mit dem Avaya B159 oder aus dem Telefonbuch. Bitte beachten Sie, dass analoge und mobile Telefonleitungen nicht gleich- zeitig genutzt werden können. -
Seite 17: Konferenzführer
Drücken Sie die Taste (Konferenz). Wählen Sie die gewünschte Konferenzgruppe. Das Avaya B159 ruft den ersten Teilnehmer an und bittet Sie um eine Bestätigung, wenn der erste Teilnehmer antwortet. Drücken Sie OK, wenn der erste Teilnehmer geantwortet hat. -
Seite 18: Mehrparteienkonferenz Veranstalten
Avaya B159 Konferenztelefone Handbuch KONfErENZfÜHrEr mEHrPArTEIENKONfErENZ VErANSTALTEN Drücken Sie die Taste (Konferenz). Die Kurzanleitung erinnert Sie daran, die erste Rufnummer einzugeben. Geben Sie die Telefonnummer des ersten Teilnehmers ein und bestätigen Sie mit Drücken Sie OK, wenn der erste Teilnehmer geantwortet hat. -
Seite 19: Konferenzgruppe Löschen
Avaya B159 Konferenztelefone Handbuch KONfErENZfÜHrEr KONfErENZGrUPPE LÖSCHEN Wählen Sie mENU > KONf.-fÜHrEr > GrUPPE LÖSCHEN. Markieren Sie die Gruppe, den Sie löschen möchten, und bestätigen Sie mit OK. Bestätigen Sie, dass Sie die Gruppe wirklich löschen wollen, indem Sie noch einmal auf OK drücken, oder brechen Sie den Vorgang ab, indem Sie C drücken. -
Seite 20: Status Des Konferenzführers Anzeigen
Avaya B159 Konferenztelefone Handbuch KONfErENZfÜHrEr STATUS DES KONfErENZfÜHrErS ANZEIGEN Wählen Sie mENU > KONf.-fÜHrEr > STATUS. Im Display wird die Anzahl der gespeicherten Konferenzgruppen sowie der freie Speicherplatz für weitere Gruppen angezeigt. -
Seite 21: Telefonbuch
Avaya B159 Konferenztelefone Handbuch TELEfONBUCH Das Telefonbuch des Avaya B159 bietet Platz für 50 Rufnummern. Auf Seite 8 wird erläutert, wie Sie eine Nummer aus dem Telefonbuch anrufen. Text mit dem Tastenblock schreiben Informationen zum Schreiben von Text mit den Tasten finden Sie auf Seite 4. -
Seite 22: Kontakt Löschen
Avaya B159 Konferenztelefone Handbuch TELEfONBUCH KONTAKT LÖSCHEN Wählen Sie mENU > TELEfONBUCH > KONTAKT LÖSCH.. Markieren Sie den Kontakt, den Sie löschen möchten, und bestätigen Sie mit OK. Bestätigen Sie, dass Sie den Kontakt wirklich löschen wollen, indem Sie noch einmal auf OK drücken, oder brechen Sie den Vorgang ab, indem Sie C drücken. -
Seite 23: Aufzeichnung
Avaya B159 Konferenztelefone Handbuch AUfZEICHNUNG Sie können eine Telefonkonferenz auf einer SD-Speicherkarte (Secure Digital) aufzeich- nen und später wieder abspielen. Während der Aufzeichnung leuchtet ein Aufzeichnungssymbol im Display. Um die anderen Teilnehmer der Telefonkonferenz darüber zu informieren, dass eine Aufzeichnung des Gesprächs erfolgt, ertönt alle 20 Sekunden ein Ton. Der Ton kann unter Einstellungen abgestellt werden, siehe Seite 21. -
Seite 24: Gesprächsaufzeichnung Abspielen
Handbuch AUfZEICHNUNG GESPrÄCHSAUfZEICHNUNG ABSPIELEN Die aufgezeichnete Telefonkonferenz kann sowohl im Avaya B159 als auch in einem Computer mit SD-Kartenleser abgespielt werden. Die Aufzeichnung erfolgt im wav- Format und kann mit einem beliebigen Mediaplayer abgespielt werden. So hören Sie die Aufzeichnung im Avaya B159: ... -
Seite 25: Aufzeichnung Löschen
Avaya B159 Konferenztelefone Handbuch AUfZEICHNUNG Wählen Sie mENU > AUfZEICHNUNG > NAmEN ÄNDErN. Markieren Sie den gewünschten Ordner und drücken Sie OK. Markieren Sie die zu bearbeitende Aufzeichnung und drücken Sie OK. Nehmen Sie die Änderung vor und bestätigen Sie mit OK. -
Seite 26: Einstellungen
Wählen Sie die gewünschte Sprache und bestätigen Sie mit OK. WAHL VON rEGION Wenn das Avaya B159 zum ersten Mal eingeschaltet wird, müssen Sie wählen, in wel- cher Region Sie sich befinden, damit das Avaya B159 an das Telefonnetz der jeweiligen Region angepasst wird. -
Seite 27: Zeitformat Ändern
DEN STANDArD fÜr DIE ANrUfErNUmmErNANZEIGE ÄNDErN Das Avaya B159 muss auf den Standard der Nummernanzeige in Ihrem Land eingestellt werden. Bitte beachten Sie, dass in einigen Ländern mehrere Standards verwendet werden. Die folgende Tabelle dient als Richtschnur für die Einstellung. Wenn die Rufnummernanzeige nicht funktioniert, versuchen Sie es mit einem anderen Standard oder nehmen Sie Kontakt mit Ihrem Netzbetreiber auf. -
Seite 28: Mikrofonlautstärke Bei Mobilanschluss Einstellen
Nehmen Sie die gewünschte Auswahl vor und bestätigen Sie mit OK. mIKrOfONLAUTSTÄrKE BEI mOBILANSCHLUSS EINSTELLEN Wenn die Lautstärke bei Gesprächen mit einem DECT-/Mobiltelefon zu leise oder zu laut ist, kann die Mikrofonlautstärke am Avaya B159 in sieben Stufen eingestellt werden. Wählen Sie mENU > EINSTELLUNGEN > mOBILE EBENE. -
Seite 29: Einstellungen Für Den Anschluss Externer Geräte (Aux)
mit externen Lautsprechern verwenden, die über die PA-Interface-Box angeschlos- sen sind. TEXT Im DISPLAY ÄNDErN Sie können den Text ändern, der im Bereitschaftsmodus im Display des Avaya B159 angezeigt wird. Wählen Sie mENU > EINSTELLUNGEN > DISPLAYTEXT. ... -
Seite 30: Lcd Kontrast Ändern
Die Menüalternative HEADSET setzt voraus, dass PA nicht aktiviert ist. Ein schnurloses Headset kann verwendet werden, wenn sich eine Person weit vom Konferenztelefon entfernen muss, beispielsweise bei Vorlesungen. Wenn man das Avaya B159 als persönliches Telefon mit Headset verwenden möchte, können die internen Lautsprecher vorübergehend ausgeschaltet werden. ... -
Seite 31: Einstellung Des Mikrofons Über Die Pa-Anlage
Einstellung der PA-Kalibrierung Die Duplex-Funktion des Konferenztelefons kann bei einem Anschluss an eine PA- Anlage kalibriert werden. Der Kalibrierungswert kann automatisch vom Avaya B159 gesetzt oder manuell in Stufen zwischen 0 und 5 eingestellt werden, wobei 0 der Maximalwert für Duplex ist. -
Seite 32: Aktualisierung Der Software
Avaya B159 Konferenztelefone Handbuch AKTUALISIErUNG DEr SOfTWArE Für das Avaya B159 werden fortlaufend neue, innovative Funktionen entwickelt. Um die Software Ihres Avaya B159 aktualisieren zu können, müssen Sie vorher Avaya Upgrade Utility auf Ihrem Computer installieren. Weitere Informationen hierzu finden Sie im Internet unter www.avaya.com/support. -
Seite 33: Technische Daten
Wahlschalter (line mode), Konferenzführer Diebstahlschutz Kensington security slot. Speicher Unterstützt SD-Speicherkarte bis 2 GB. Upgrademöglichkeit Avaya Upgrade Utility über USB für die Software im Avaya B159 Anschlüsse Analoger Telefonanschluss 6/6 modular (RJ11) an das öffentliche Telefonnetz oder analoger PBX-Anschluss PC-Anschluss USB 2.0 Mini B... - Seite 34 Avaya B159 Konferenztelefone Handbuch TECHNISCHE DATEN Umfeldbedingungen Temperatur 5° – 40°C Luftfeuchtigkeit 20–80% kondensfrei Empfohlene akustische Raumbedingungen Nachhallzeit: 0,5 S Rt 60. Hintergrundgeräusche: 45 dBA Prüfungen/Zulassungen Telekom TBR21, 47 CFR Part 68/TIA, IC CS-03 Issue 1999/01/01 EN301 489-1,3. EN 300 220-1,2, FCC Untergruppe B und C...
- Seite 35 Avaya B159 Konferenztelefone Handbuch...
- Seite 36 110215-61-001 rev 1A...
