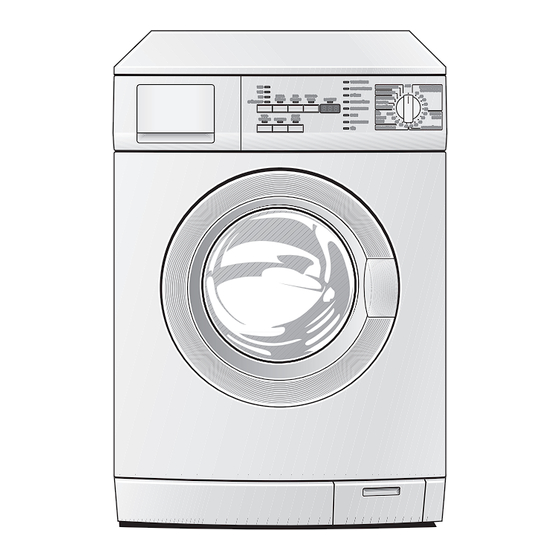

LAVAMAT 6661EX Waschautomat Benutzerinformation...
Seite 2
Sehr geehrte Kundin, sehr geehrter Kunde, lesen Sie bitte diese Benutzerinformation sorgfältig durch und bewah- ren Sie sie zum späteren Nachschlagen auf. Geben Sie diese Benutzerinformation an eventuelle Nachbesitzer des Gerätes weiter. Folgende Symbole werden im Text verwendet: Sicherheitshinweise Warnung! Hinweise, die Ihrer persönlichen Sicherheit dienen. Achtung! Hinweise, die zur Vermeidung von Schäden am Gerät dienen.
Gebrauchsanweisung 1 Sicherheit Vor der ersten Inbetriebnahme • Beachten Sie die „Aufstell- und Anschlussanweisung“. • Bei Geräteanlieferung in Wintermonaten mit Minustemperaturen: Waschautomat vor Inbetriebnahme für 24 Stunden bei Raumtempe- ratur lagern. Bestimmungsgemäße Verwendung • Der Waschautomat ist nur zum Waschen haushaltsüblicher Wäsche im Haushalt bestimmt.
• Vor Reinigung, Pflege und Wartungsarbeiten den Waschautomaten ausschalten. Zusätzlich Netzstecker aus der Steckdose ziehen oder – bei Festanschluss – LS-Schalter im Sicherungskasten ausschalten bzw. Schraubsicherung ganz herausdrehen. • Bei Betriebspausen das Gerät vom Stromnetz trennen und Wasser- hahn schließen. •...
Seite 9
Pflege- Anwendung/Eigenschaften symbole Energiesparprogramm bei 60 °C für leicht bis normal verschmutzte Koch-/Bunt- wäsche aus Baumwolle/Leinen. J M O Programm für normal bis stark verschmutzte Koch-/Buntwäsche aus Baum- wolle/Leinen. I K N Programm für pflegeleichte Mischgewebe und Synthetics. Spezialprogramm bei 40 °C für pflegeleichte Textilien, die im Anschluss an dieses Programm nur noch leicht oder gar nicht gebügelt werden müssen.
Vor dem ersten Waschen 1. Waschmittelschublade öffnen. 2. Etwa 1 Liter Wasser durch die Waschmittelschublade in den Waschau- tomaten gießen. Beim nächsten Programmstart wird dadurch der Laugenbehälter ge- schlossen und die ÖKO-Schleuse kann ordnungsgemäß funktionieren. 3. Um eventuelle fertigungsbedingte Rückstände aus Trommel und Lau- genbehälter zu entfernen, den ersten Waschgang ohne Wäsche durch- führen.
Waschgang durchführen Einfülltür öffnen/Wäsche einfüllen 1. Einfülltür öffnen: am Griff der Einfülltür ziehen. Die Anzeigen TÜR und START/PAUSE zeigen bei eingeschaltetem Gerät an, ob die Einfülltür geöffnet werden kann: Anzeige TÜR Anzeige START/PAUSE Tür öffnen möglich? leuchtet grün blinkt rot oder ist aus ja, nach Drücken der leuchtet grün leuchtet rot...
1. Waschmittelschublade bis zum Anschlag herausziehen 2. Wasch-/Pflegemittel einfüllen. 3. Waschmittelschublade ganz hineinschieben. Fleckensalz/-tabs Waschpulver/Tabs für die Hauptwäsche Waschpulver/Tabs Weichspüler/ für die Vorwäsche Formspüler/ oder Wasserenthärter Stärke Waschpulver/Tabs für die Hauptwäsche Wenn Sie Wasserenthärter benutzen und das rechte Fach für Vorwasch- mittel benötigen, den Wasserenthärter auf das Hauptwaschmittel in das linke Fach geben.
Schleuderdrehzahl ändern/Spülstopp wählen Der Waschautomat schlägt die ma- ximal zulässige Drehzahl vor, die für das gewählte Programm geeignet ist. Diese Drehzahl können Sie ver- ringern: Dazu Taste Schleudern/SPÜLSTOPP so oft drücken, bis die gewünschte Anzeige leuchtet. Die Drehzahl für das Endschleudern kann während des Programms noch geändert werden.
Programmzusätze wählen Falls gewünscht, Programmzusatz- Taste(n) drücken. Die zugehörige Anzeige leuchtet. Wenn „Err“ im Multidisplay blinkt, ist der gewählte Programmzusatz mit dem eingestellten Waschpro- gramm nicht kombinierbar. EXTRASPÜLEN Bei den Programmen ENERGIESPAREN, KOCH-/BUNTWÄSCHE, FEINWÄ- SCHE, PFLEGELEICHT und LEICHTBÜGELN werden zwei zusätzliche Spül- gänge ausgeführt (z.
Zeitvorwahl einstellen Mit der Taste ZEITVORWAHL können Sie den Start eines Programms um 30 Minuten (30') bis max. 23 Stunden (23h) aufschieben. 1. Programm wählen. 2. Taste ZEITVORWAHL so oft drücken, bis der gewünschte Startaufschub im Multidisplay erscheint, z. B. 12h, wenn das Programm in 12 Stunden starten soll.
Programm unterbrechen/Wäsche nachlegen Programm unterbrechen • Durch Drücken der Taste START/PAUSE kann ein Programm jederzeit unterbrochen und durch erneuten Tastendruck auf START/PAUSE wie- der fortgesetzt werden. • Zum vorzeitigen Abbruch eines Programms den Programmwähler auf AUS drehen. Achtung! Wasser im Gerät beachten! Wäsche nachlegen Wäsche nachlegen ist möglich, solange die Anzeige TÜR grün leuchtet.
Kindersicherung Bei eingestellter Kindersicherung kann die Einfülltür nicht mehr ge- schlossen werden. Kindersicherung einstellen: Drehknopf (an der Innenseite der Einfülltür) mit einer Münze im Uhr- zeigersinn bis zum Anschlag drehen. Warnung! Der Drehknopf darf sich nach dem Einstellen nicht in ver- senkter Position befinden, sonst ist die Kindersicherung nicht aktiv! Der Drehknopf muss gemäß...
Reinigen und Pflegen Achtung! Keine Möbelpflegemittel oder aggressive Reinigungsmittel zur Reinigung des Gerätes benutzen. Bedienblende und Gehäuse mit einem feuchten Tuch abwischen. Waschmittelschublade Die Waschmittelschublade sollte regelmäßig gereinigt werden. 1. Waschmittelschublade mit kräftigem Ruck entnehmen. 2. Weichspülereinsatz aus dem mittle- ren Fach herausnehmen.
Was tun, wenn... Kleine Störungen selbst beheben Falls während des Betriebs einer der folgenden Fehlercodes im Multi- display angezeigt wird: – E10 (Probleme mit Wasserzulauf), – E20 (Probleme mit Wasserablauf), – E40 (Einfülltür offen), sehen Sie bitte in nachfolgender Tabelle nach. Nachdem der Fehler behoben ist, Taste START/PAUSE drücken.
Seite 20
Problem Mögliche Ursache Abhilfe Transportsicherung nicht Transportsicherung entfer- entfernt. nen. Waschautomat vibriert Schraubfüße nicht korrekt Füße laut Aufstell- und An- während des Betriebs eingestellt. schlussanweisung justieren. oder steht unruhig. Nur sehr wenig Wäsche in Funktion ist dadurch nicht der Trommel (z.B. nur ein beeinträchtigt.
Problem Mögliche Ursache Abhilfe Warten, bis Anzeige TÜR grün Einfülltür verriegelt. leuchtet. Programm läuft weiter, wenn Stromausfall vorüber ist. Einfülltür lässt sich bei Stromausfall! (Alle Anzei- eingeschaltetem Gerät Zum Wäsche entnehmen: gen sind aus.) nicht öffnen. Ist Wasser im Gerät zu sehen, Einfülltür bleibt ca.
Notentleerung durchführen Warnung! Waschautomat vor Notentleerung ausschalten und den Netzstecker aus der Steckdose ziehen! Warnung! Die Waschlauge, die aus dem Notentleerungsschlauch aus- läuft, kann heiß sein. Verbrühungsgefahr! Vor einer Notentleerung Waschlauge abkühlen lassen! 1. Sockelklappe aufklappen und abzie- hen. 2. Notentleerungsschlauch herausneh- men.
Laugenpumpe Die Laugenpumpe ist wartungsfrei. Das Öffnen des Pumpendeckels ist nur im Störungsfall erforderlich, wenn kein Wasser mehr abgepumpt wird, z. B. bei blockiertem Pumpenrad. Bitte vor dem Einfüllen der Wäsche immer sicherstellen, dass sich keine Fremdkörper in den Taschen oder zwischen der Wäsche befinden. Büro- klammern, Nägel etc., die eventuell mit der Wäsche in den Waschauto- maten gelangt sind, bleiben im Pumpengehäuse (Fremdkörperfalle, die das Pumpenrad schützt) liegen.
Technische Daten Dieses Gerät entspricht den folgenden EG-Richtlinien: – 73/23/EWG vom 19.02.1973 Niederspannungs-Richtlinie – 89/336/EWG vom 03.05.1989 EMV-Richtlinie einschließlich Änderungs-Richtlinie 92/31/EWG – 93/68/EWG vom 22.07.1993 CE-Kennzeichnungs-Richtlinie Höhe x Breite x Tiefe 850 x 598 x 603mm Tiefe bei geöffneter Einfülltür 980 mm Höhenverstellbarkeit ca.
Aufstell- und Anschlussanweisung 1 Sicherheitshinweise für die Installation • Dieser Waschautomat ist nicht unterbaufähig. • Vor Inbetriebnahme das Gerät auf Transportschäden überprüfen. Ein beschädigtes Gerät auf keinen Fall anschließen. Wenden Sie sich im Schadensfall an Ihren Lieferanten. • Vor Inbetriebnahme müssen alle Teile der Transportsicherung entfernt sein.
Aufstellung des Gerätes Gerät transportieren Warnung! Der Waschautomat hat ein hohes Gewicht. Verletzungsge- fahr! Vorsicht beim Anheben. • Das Gerät nicht auf die Vorderfront und nicht auf die rechte Seite (von vorne gesehen) legen. Elektrische Bauteile können nass werden. • Gerät niemals ohne Transportsicherung transportieren. Transportsicherung erst am Aufstellort entfernen! Transport ohne Transportsicherung kann zu Schäden am Gerät führen.
Spezialschlüssel A und Verschluss- kappen B (2 Stück) und C (1 Stück) liegen dem Gerät bei. 3. Schraube D inkl. Druckfeder mit Spezialschlüssel A entfernen. 4. Verschlusskappe C gemäß Abbil- dung umstülpen. 5. Loch mit Verschlusskappe C verschließen. 6. Zwei Schrauben E mit Spezialschlüs- sel A herausschrauben.
Wenn das Gerät auf einem Sockel stehen soll: Damit das Gerät sicher auf dem So- ckel steht, müssen Standbleche*) montiert werden, in die das Gerät eingestellt wird. Wenn das Gerät auf schwingenden Böden stehen soll, z. B. Holzbal- kenböden mit Dielenbrettern: Gerät möglichst in einer Ecke des Raumes aufstellen.
Elektrischer Anschluss Angaben über Netzspannung, Stromart und die erforderliche Absiche- rung sind dem Typschild zu entnehmen. Das Typschild ist im Bereich der Einfüllöffnung angebracht. Wasseranschluss Achtung! • Dieses Gerät darf nicht an Warmwasser angeschlossen werden! • Beim Anschluss nur neue Schlauchsätze verwenden! •...
Wasserzulauf Mitgeliefert wird ein Druckschlauch von 1,5m Länge. Wird ein längerer Zulaufschlauch benötigt, sind ausschließlich Original- schläuche zu verwenden. Der Kundendienst hält Schlauchsätze in ver- schiedenen Längen bereit. Dichtringe sind entweder in den Kunststoffmuttern der Schlauchver- schraubung eingelegt oder im Beipack enthalten. Keine anderen Dich- tungen verwenden! Achtung! Alle Schlauchverschrau- bungen nur von Hand anziehen.
Wasserablauf Der Höhenunterschied zwischen Standfläche und Wasserabfluss darf höchstens 1 Meter betragen. Zur Verlängerung dürfen nur Originalschläuche verwendet werden. (Max. 3 m auf dem Fußboden verlegt und dann bis 80 cm hoch). Der Kundendienst führt Ablaufschläuche in verschiedenen Längen. Wasserablauf in einen Siphon Die Verbindungsstelle Tülle/Siphon mit einer Schlauchschelle (im Fach- handel erhältlich) sichern.
Rechte, die durch diese Garantie nicht eingeschränkt werden. Diese Garantie räumt dem Verbraucher also zusätzliche Rechte ein. Dies vorausgeschickt, leisten wir, AEG Hausgeräte GmbH, gegenüber dem Verbraucher Garantie für dieses Gerät für den Zeitraum von 24 Monaten ab Übergabe zu den folgenden Bedingungen: 1.
Seite 33
Electrolux stellt Ihnen hiermit jene Partner vor, die dafür garantieren, dass wir Ihnen Top-Qualität mit unseren Kundendiensteinrichtungen jetzt und in Zukunft bieten. Unsere Kundendienststellen in den Bundesländern sind spezialisiert auf unsere Marken: AEG, Electrolux, Juno, Zanussi. Zentrale: Kundendienst Wien, Niederösterreich, nördliches Burgenland Electrolux Hausgeräte GmbH...
6020 Innsbruck, Amraser Straße 118 Tel. 0512/392153 0512/392153-29 Internet: bep.innsbruck@aon.at Kundendienststelle Vorarlberg Walter Stecher Elektroinstallationen 6912 Hörbranz, Lochauerstraße 2 Tel. 05573/83651 05573/83651-14 Internet: stewa.strom@utanet.at Ersatzteile, Zubehör und Pflegemittel Für Oesterreich: Sie können Ersatzteile, Zubehör und Pflegemittel on- line bestellen bei http://www.aeg-hausgeraete.at...
Service Wenn Sie einmal unsere Hilfe benötigen, erreichen Sie uns in Deutsch- land wie folgt: Bei Fragen zu Bedienung oder Einsatz Ihres Gerätes Wenden Sie sich an den AEG-Direct Info Service: Telefon: 0180 555 4 555 (0,12 Euro/Min)** Internet: www.aeg-hausgeraete.de Bei technischen Störungen...
