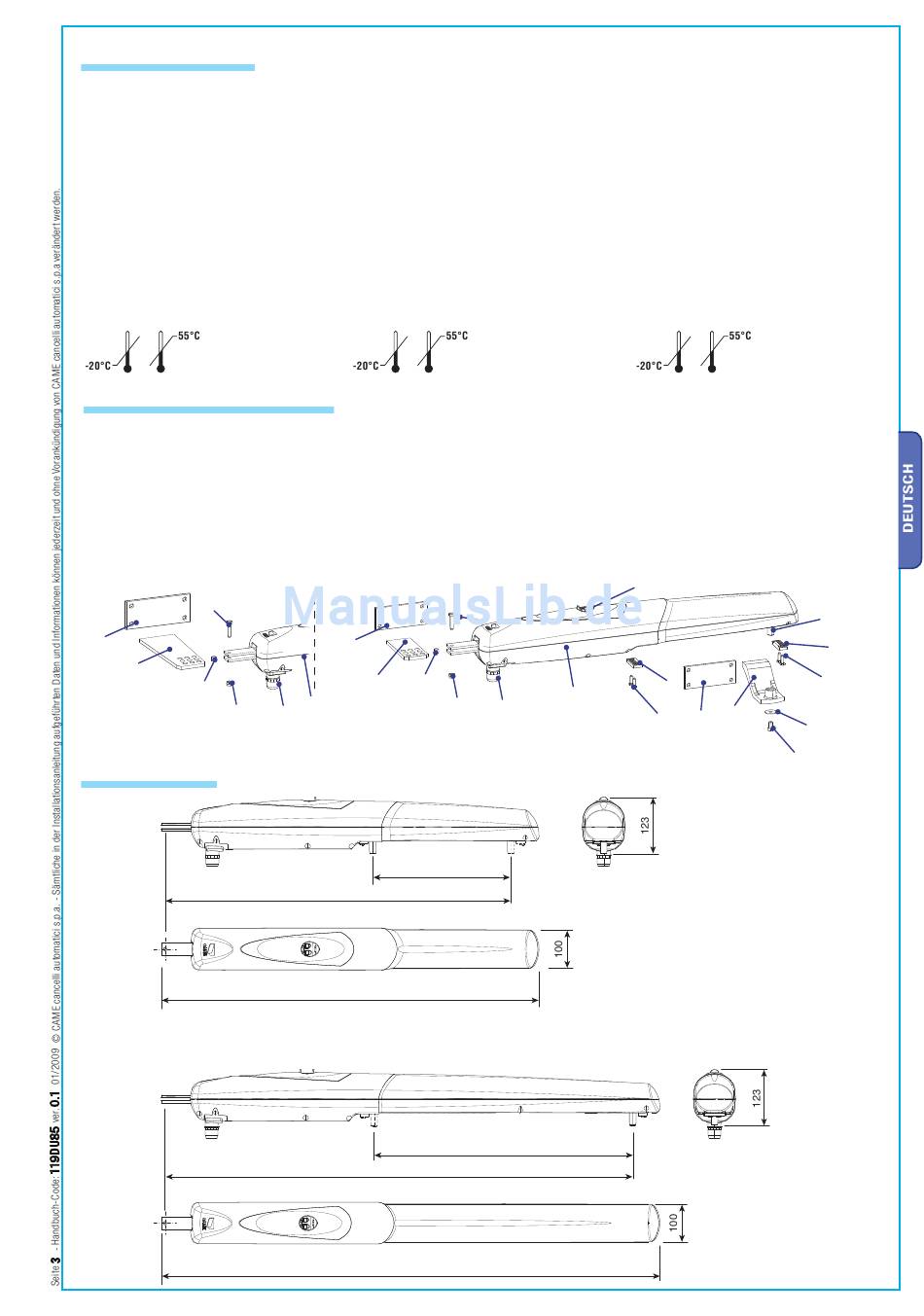

CAME AX302304 Installationsanleitung Seite 5

4.2 Technische Daten
GETRIEBEMOTOR AX3024 / AX5024
Anschluss Motorsteuerung: 230V A.C.
50/60Hz
Anschluss Motor: 230V A.C. 50/60Hz
Max. Absorption: 1,5A
Leistung: 175W
Einstellbare Schubkraft: 500÷4500N
Laufzeit (90°): 20s
ED: 50%
Schutzart: IP44
Temperaturschutz Motor: 150 C°
4.3 Beschreibung der Einzelteile
1) Getriebemotor
2) Verankerung Pfeiler
3) Verankerung Tor
4) Schraube M8x35 UNI5737 zur Befestigung der Halteplatte
Pfosten
5) Buchse
6) Mutter M8 UNI 5588 zur Befestigung Halteplatte Pfosten
7) Kabeldurchlass
AX71230
4
13
2
5
6
4.4 Bemaßung
AX302304
AX402306
AX412306
AX71230
GETRIEBEMOTOR AX402306 / AX412306
Anschluss Motorsteuerung: 230V A.C.
50/60Hz
Anschluss Motor: 230V A.C. 50/60Hz
Max. Absorption: 1,5A
Leistung: 175W
Einstellbare Schubkraft: 500÷4500N
Laufzeit (90°): 28s
ED: 30%
Schutzart: IP44
Temperaturschutz Motor: 150 C°
AX302306 - AX402306 - AX412306
13
5
2
1
7
325
800
880
1100
1180
8) Mechanischer Anschlag
9) Schrauben M6x20 UNI5739 für mechanischen Anschlag
10) Zapfen für Endlosschnecke
11) Unterlegscheibe Ø8x24 UNI6593
12) Schraube M8x10 UNI5739 zur Befestigung des Torhalteplatte
auf dem Zapfen
13) Halteplatte
14) Schutzklappe Entriegelungseinheit
4
1
6
7
625
GETRIEBEMOTOR AX71230
Anschluss Motorsteuerung: 230V A.C.
50/60Hz
Anschluss Motor: 230V A.C. 50/60Hz
Max. Absorption: 1,5A
Leistung: 175W
Einstellbare Schubkraft: 500÷4500N
Laufzeit (90°): 40s
ED: 30%
Schutzart: IP44
Temperaturschutz Motor: 150 C°
14
8
3
9
13
12
(mm)
10
8
9
11
