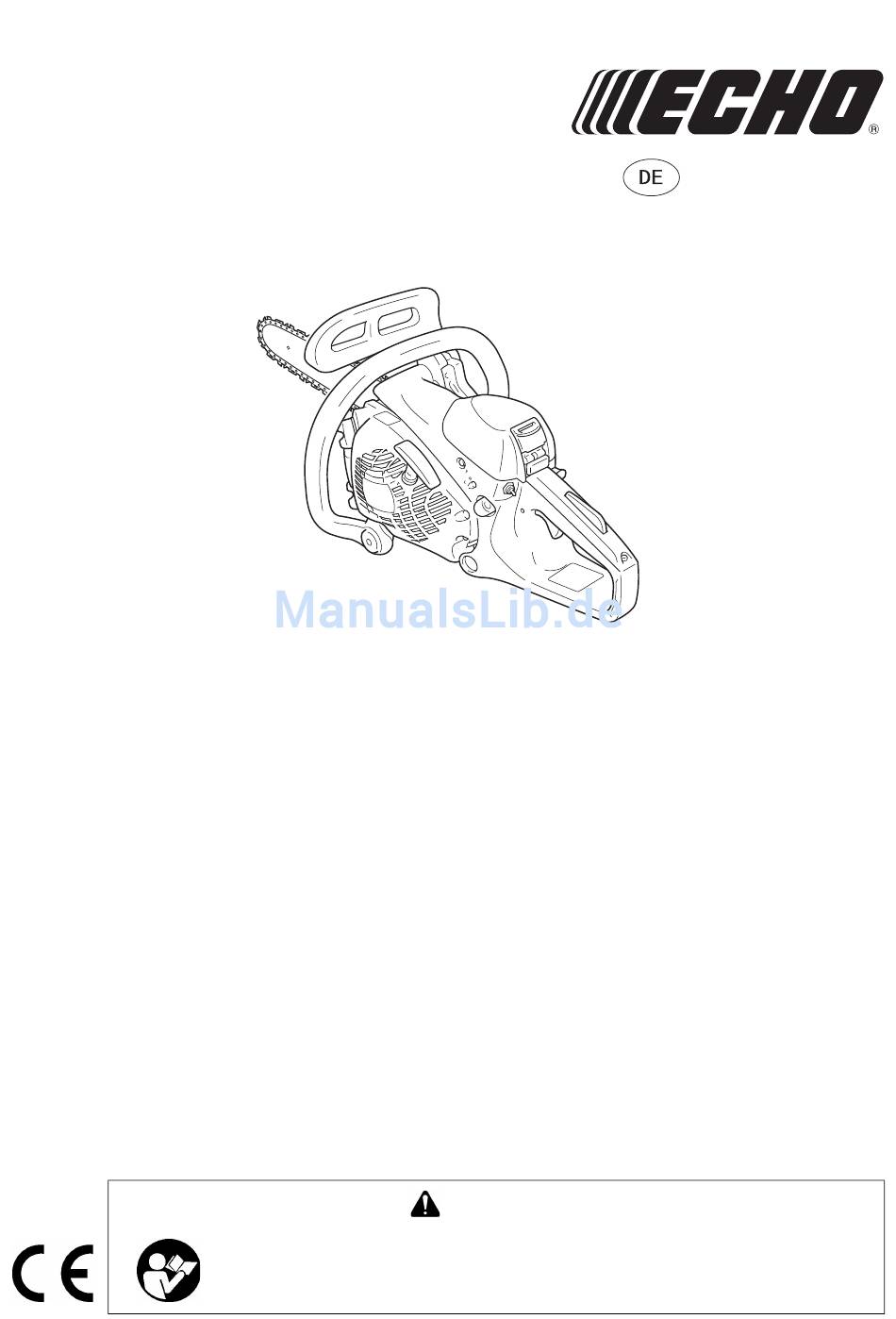

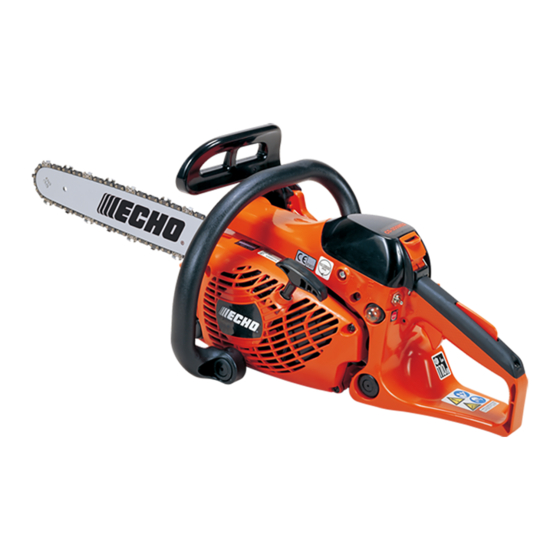

- Seite 1 1Buchdeckel DEUTSCH (Originalanweisungen) BEDIENUNGSANLEITUNG MOTORSÄGE CS-351WES WARNUNG Lesen Sie die Bedienungsanleitung sorgfältig durch, und befolgen Sie die Sicherheitsregeln. Andernfalls besteht das Risiko schwerer Verletzungen.
-
Seite 2: Einführung
Dieses Gerät wird mit nicht angebrachter Führungsschiene (Schwert) und Sägekette ausgeliefert. Bringen Sie Führungsschiene und Kette an. Wenn dieses Handbuch Anweisungen enthält, die Ihnen unklar erscheinen, wenden Sie sich an Ihren ECHO-Händler. Sonderfunktion dieses Modells: „ES-Start" Der „ES-Start" erzeugt ausreichend Drehmoment, um die Kurbelwelle auf die für die Zündung erforderliche Drehzahl zu beschleunigen, wobei kaum Rückschlag entsteht. -
Seite 3: Inhaltsverzeichnis
Zylinderrippen (Kühlsystem) ..................27 Führungsschiene ......................27 Kettenrad ........................27 Vergaser ........................27 Automatische Ölpumpe ....................27 Lagerung........................... 28 Langfristige Lagerung (über 30 Tage) ................. 28 Entsorgungshinweise......................29 Technische Daten......................30 Konformitätserklärung....................... 31 Gewährleistungs- und Garantiebestimmungen für ECHO- Motorgeräte ......32... -
Seite 4: Sicherheitsaufkleber Und Symbole
Vergewissern Sie sich, dass der Sicherheitsaufkleber Die Gerätedarstellung im Abschnitt „Beschreibung" zeigt leserlich und verständlich ist, und befolgen Sie die Ihnen, an welcher Stelle er sich befindet. entsprechenden Sicherheitshinweise. Falls ein Aufkleber unleserlich geworden ist, bestellen Sie bei Ihrem ECHO-Händler einen neuen. -
Seite 5: Richtlinien Zur Betriebssicherheit
Machen Sie sich genauestens mit den Bedienelementen der Motorsäge und deren Handhabung vertraut. Das Nichtbefolgen dieser Anweisungen kann zu schweren Körperverletzungen führen. Bei Fragen oder Problemen wenden Sie sich bitte an Ihren ECHO-Händler. Körperliche Verfassung Arbeiten Sie nie mit einer Motorsäge, wenn Sie müde sind oder unter dem Einfluss von Alkohol oder Drogen stehen. -
Seite 6: Kraftstoff
Kraftstoff GEFAHR Kraftstoff ist höchst entflammbar. Falls Kraftstoff verschüttet wird oder sich durch einen Funken entzündet, besteht Brandgefahr, und es kann zu gesundheitlichen oder materiellen Schäden kommen. Gehen Sie besonders vorsichtig mit Kraftstoff um. Drehen Sie nach der Tankbefüllung den Deckel fest und entfernen Sie verschüttetes Benzin. -
Seite 7: Vorsichtsmaßnahmen Gegen Rückschlag
Das Sägen mit Halbgas oder niedriger Motordrehzahl kann in schwierigen Situationen besser für die Kontrolle sein und dadurch ebenso die Wahrscheinlichkeit eines Rückschlags verringern. Beachten Sie die Hinweise zum Schärfen und Warten der Motorsäge. Benutzen Sie nur Austauschschwerter und -ketten, die von ECHO zugelassen sind. -
Seite 8: Allgemeine Sicherheitshinweise
Es wird vermutet, dass eine Beschwerde namens Raynaud-Syndrom, die die Finger mancher Menschen befällt, durch Arbeit bei Kälter und Vibration herbeigeführt wird. Ihre ECHO-Motorsäge ist daher mit stoßdämpfenden Halterungen ausgerüstet, die die über die Griffe übertragenen Vibrationen verringern sollen. Durch Arbeiten bei Kälte und Vibration kann sich ein Prickeln und Brennen bemerkbar machen, dem sich Farblosigkeit und Gefühllosigkeit der Finger anschließen. -
Seite 9: Gerätezustand
Gerätezustand WARNUNG Nehmen Sie an der Motorsäge keinerlei Veränderungen vor. Verwenden Sie ausschließlich Ersatzteile und Zubehör, welche von ECHO für dieses Gerät zugelassen sind. Der Einsatz von ungeeignetem Zubehör kann sehr gefährlich sein und zu Gesundheitsschädigungen führen. Arbeiten Sie nie mit einer beschädigten, schlecht eingestellten oder nicht vollständig zusammengebauten Maschine. -
Seite 10: Beschreibung
Beschreibung 1. Vorderer Handschutz - Schutz zwischen vorderem 11. Kraftstofftankdeckel - Verschließt den Kraftstofftank. Handgriff und der Sägekette, um die Hand vor 12. Öltankdeckel - Verschließt den Öltank. Verletzungen zu schützen und die Maschine zu 13. Startergriff - Der Griff des Starters zum Starten des kontrollieren, wenn die Hand vom Griff abrutscht. -
Seite 11: Zusammenbau
Zusammenbau Montage der Führungsschiene und Kette WARNUNG Stoppen Sie zu Ihrer eigenen Sicherheit den Motor, bevor Sie die nachfolgenden Arbeiten ausführen. VORSICHT 1. Führen Sie alle Einstellungen bei kaltem Motor durch. 2. Tragen Sie immer Handschuhe, wenn Sie an der Kette arbeiten. 3. -
Seite 12: Betrieb
Verwenden Sie keinen Kraftstoff mit Methylalkohol oder mehr als 10 % Ethylalkohol. Empfohlenes Mischverhältnis: 50 : 1 (2 %) Öl nach ISO-L-EGD Standard (ISO/CD13738), JASO FC, FD und ECHO Premium 50 : 1 Öl. - Mischen Sie den Kraftstoff nicht direkt im Motor-Kraftstofftank. -
Seite 13: Kaltstart
Kaltstart WARNUNG Nachdem der Choke-Knopf gezogen und der Knopf anschließend in die ursprüngliche Position zurückgestellt wurde, verbleibt der Gashebel in einer erhöhten Leerlaufeinstellung. Wird der Motor in dieser erhöhten Leerlaufeinstellung gestartet, beginnt sich die Sägekette zu drehen. Starten Sie den Motor erst bei aktivierter Kettenbremse. VORSICHT 1. -
Seite 14: Warmstart
Warmstart 1. (Position der Kettenbremse: ACTIVATED / AKTIVIERT) Vergewissern Sie sich, dass sich Kraftstoff und Kettenöl in den Tanks befindet. Drücken Sie den Handschutz nach vorne. (Position der Kettenbremse: ACTIVATED / AKTIVIERT) Stellen Sie den Stoppschalter nach oben. Halten Sie die Motorsäge sicher in der Hand. Ziehen Sie den Startergriff. -
Seite 15: Stoppen Des Motors
HINWEIS Wenn der Motor nicht anhält, ziehen Sie den Choke-Knopf ganz heraus. Lassen Sie vor einem Neustart des Motors den Stoppschalter von einem zugelassenen ECHO-Händler prüfen und ggf. reaparieren. 1. Leerlaufsteller 2. Stoppschalter Lassen Sie den Gashebel los und den Motor im Leerlauf drehen. -
Seite 16: Richtige Verwendung Der Kettenbremse
Richtige Verwendung der Kettenbremse GEFAHR Eine Rückschlagbewegung ist sehr gefährlich. Rückschlag tritt auf, sobald die Spitze der Führungsschiene mit Holz oder einem anderen Gegenstand in Berührung kommt. Durch die Kettenbremse wird die Wahrscheinlichkeit einer Verletzung durch Rückschlag verringert. Überprüfen Sie vor jedem Einsatz die Kettenbremse auf optimale Funktion. HINWEIS Zur Übung: Schieben Sie beim Fällen eines kleinen Baums den vorderen Handschutz (Kettenbremshebel) nach vorn, um die Bremse einzurasten. -
Seite 17: Überprüfung Der Bremsfunktion
4. Die Kette muss sofort stoppen. 5. Lassen Sie den Gashebel los. Wenn die Kette nicht sofort stoppt, lassen Sie die Säge von Ihrem ECHO-Händler reparieren. Lösen der Kettenbremse. Sobald der vordere Handschutz vollständig zum Bediener gezogen wird, ist die Kettenbremse gelöst. -
Seite 18: Anweisungen Zum Sägen
Anweisungen zum Sägen GEFAHR Achten Sie darauf, dass die Spitze der Führungsschiene bei laufendem Motor keine Gegenstände berührt, um einen Rückschlag zu vermeiden. Allgemeines Eine Motorsäge darf immer nur von einer Person bedient werden. Es ist zeitweise schon schwer genug, die eigene Sicherheit zu gewährleisten. Deshalb sollten Sie nicht auch noch die Verantwortung für eine Hilfskraft übernehmen. -
Seite 19: Fällen Eines Baums
Fällen eines Baums Ein fallender Baum kann schwere Schäden verursachen, wenn er auf ein Fahrzeug, ein Gebäude, einen Zaun, eine Stromleitung oder einen anderen Baum fällt. Ein Baum kann so gefällt werden, dass er dorthin fällt, wo er später liegen soll. Zuerst müssen Sie also festlegen, wohin er fallen soll! Vor dem Sägen müssen Sie alle Hindernisse um den Baum herum aus dem Weg räumen. -
Seite 20: Entasten
Entasten VORSICHT Nicht über Brusthöhe sägen. Das Entasten eines gefallenen Baums ähnelt dem Zerkleinern. Entasten Sie niemals einen Baum, auf dem Sie stehen. Achten Sie darauf, dass die Spitze der Führungsschiene keine anderen Äste berührt. Benutzen Sie immer beide Hände. Arbeiten Sie nicht mit der Säge Überkopf bzw. -
Seite 21: Zug Und Druck Bei Holz
Zug und Druck bei Holz WARNUNG Verwenden Sie den Halbgasknopf niemals zum Sägen. VORSICHT Wenn Sie die Auswirkungen von Zug und Druck falsch eingeschätzt haben und von der falschen Seite aus sägen, verklemmt sich die Führungsschiene und Kette im Holz. Wenn Sie mit eingeklemmter Kette Gas geben, wird die Kupplung beschädigt. -
Seite 22: Anweisungen Zu Pflege Und Wartung
Anweisungen zu Pflege und Wartung Komponente Wartung Seite Vor der Verwendung Monatlich Luftfilter Reinigen / ersetzen • Kraftstoffsystem Überprüfen • Kraftstofffilter Überprüfen / reinigen / ersetzen • Ölfilter Überprüfen / reinigen / ersetzen • Zündkerze Überprüfen / reinigen / justieren / ersetzen •... -
Seite 23: Behebung Von Betriebsstörungen
Motor lässt Kraftstoff am Kein Kraftstoff am Kraftstofffilter verstopft Reinigen oder ersetzen sich starten Vergaser Vergaser Kraftstofffleitung verstopft Reinigen Vergaser ECHO-Händler um Rat fragen Kraftstoff am Kein Kraftstoff am Vergaser ECHO-Händler um Rat Zylinder Zylinder fragen Schalldämpfer mit Kraftstoffgemisch zu fett Choke öffnen... -
Seite 24: Schärfen Der Sägekette
Schärfen der Sägekette WARNUNG Schalten Sie den Motor aus, bevor Sie mit dem Schärfen der Kette beginnen. Tragen Sie immer Handschuhe, wenn Sie an der Kette arbeiten. VORSICHT Die folgenden Fehler erhöhen das Risiko eines Rückschlags erheblich. 1) Feilwinkel zu groß 2) Frontwinkel zu klein 3) Durchmesser der Feile zu klein 4) Tiefenbegrenzer zu groß... - Seite 25 Rundfeile (4,0 mm) und einen Feilenhalter verwenden, können Sie leichter gute Feilergebnisse erzielen. Bei Ihrem ECHO-Händler erhalten Sie das richtige Zubehör, um die Kette zu schärfen. 1. Kette feststellen – vorderen Handschutz nach vorne drücken. Kette weiterbewegen – vorderen Handschutz gegen den vorderen Handgriff ziehen.
-
Seite 26: Wartung
Wartung Bei Fragen oder Problemen wenden Sie sich bitte an Ihren ECHO-Händler. Luftfilter 1. Luftfilterabdeckung 2. Luftfilter 3. Verriegelung Luftfilterabdeckung Überprüfen Sie diesen Punkt vor jeder Verwendung. Lösen Sie die Verriegelung der Luftfilterabdeckung, und entfernen Sie die Luftfilterabdeckung sowie den Luftfilter. -
Seite 27: Zylinderrippen (Kühlsystem)
Verstopfte Kühlrippen haben eine schlechte Motorkühlung zur Folge. Beseitigen Sie Schmutz und Staub zwischen den Kühlrippen, damit die Kühlluft ungehindert zirkulieren kann. Führungsschiene HINWEIS Ersetzen Sie die Führungsschiene oder die Sägekette nur durch Teile, die von ECHO zugelassen sind. 1. Nut 2. Ölbohrung 3. Führungsschiene 4. -
Seite 28: Lagerung
Lagerung Langfristige Lagerung (über 30 Tage) WARNUNG Lagern Sie es nicht dort, wo sich Kraftstoffdämpfe sammeln oder an offene Funken geraten können. HINWEIS Bewahren Sie diese Bedienungsanleitung gut auf, damit Sie auch zu einem späteren Zeitpunkt etwas nachlesen können. Lagern Sie das Gerät ohne Vorbereitung auf die Lagerung nicht länger als 30 Tage. Gehen Sie wie folgt vor: 1. -
Seite 29: Entsorgungshinweise
Kunststoffteile unter Einhaltung der gesetzlichen Vorschriften Ihres Landes. Kennzeichnung Werkstoff >PA6-GF< Nylon 6 - Glasfaser >PP-GF< Polypropylen - Glasfaser >PE-HD< Polyethylen Wenn Sie Fragen zur korrekten Entsorgung von Altöl oder Kunststoffteilen haben, setzen Sie sich bitte mit Ihrem ECHO-Fachhändler in Verbindung. -
Seite 30: Technische Daten
89 Oktan. Verwenden Sie keinen Kraftstoff mit Methylalkohol oder mehr als 10 % Ethylalkohol. 50 : 1 (2 %) Öl nach ISO-L-EGD Standard (ISO/ CD13738), JASO FC, FD und ECHO Premium 50 : 1 Öl. Öl (Sägekettenöl) Spezielles Sägekettenöl oder Motoröl Führungsschiene:... -
Seite 31: Konformitätserklärung
7-2 SUEHIROCHO 1-CHOME OHME, TOKIO 198-8760 JAPAN erklärt, dass das nachstehend spezifizierte neue Gerät: TRAGBARE MOTORSÄGE Marke: ECHO Typ: Folgendem entspricht: * Anforderungen der Maschinenrichtlinie 98/37/EC (1998) (und 2006/42/EC: vom 29. Dezember 2009) (Verwendung von harmonisierter Norm ISO 11681-1 (2004)) und „CE-Zulassung"... -
Seite 32: Gewährleistungs- Und Garantiebestimmungen Für Echo- Motorgeräte
Gewährleistungs- und Garantiebestimmungen für ECHO- Motorgeräte... - Seite 33 1Notizen und Rückseite Notizen X750 - 011 44 2 X750 324-370 3 2008...
- Seite 34 Notizen X750 - 011 44 2 X750 324-370 3 2008...
- Seite 35 Notizen X750 - 011 44 2 X750 324-370 3 2008...
- Seite 36 7-2 SUEHIROCHO 1-CHOME, OHME, TOKIO 198-8760, JAPAN TELEFON: 81-428-32-6118. FAX: 81-428-32-6145. Gedruckt in Japan X750 - 011 44 2 X750 324-370 3 © 2008...
