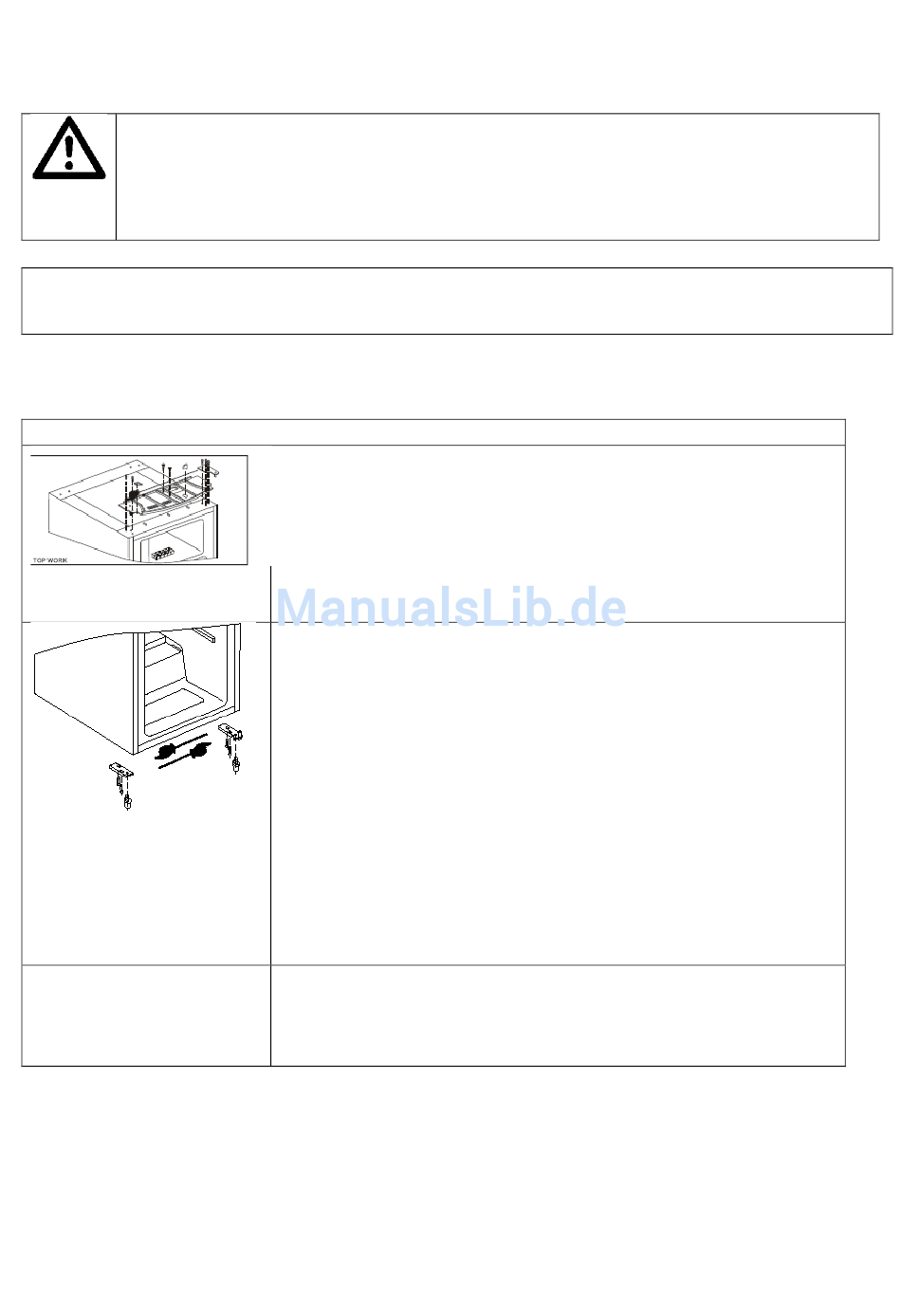

13 Türanschlagwechsel
VORSICHT
Bevor Sie den Türanschlag wechseln, stellen Sie sicher, dass das Gerät
nicht am STROMNETZ angeschlossen ist und dass Ihnen eine zweite
Hilfsperson zur Verfügung steht, da das Gerät schwer ist und gekippt
werden muss. VERLETZUNGSGEFAHR!
Bevor das Gerät eingeschaltet wird, noch einmal den passgenauen Sitz der Türen
prüfen.
(Alle Montageteile abbildungsähnlich)
KS325-4A++
DE
1.Die 2 Schrauben von der Rückseite des Gerätes lösen,
dann die Arbeitsplatte nach vorne schieben und
entfernen. Das Gerät leicht nach hinten neigen und
sicher abstützen.
Die Schrauben des oberen Türscharniers lösen, und das
Türscharnier entfernen. Gerätetür etwas öffnen und nach
oben abnehmen und sicher abstellen.
2 Den Standfuss vom unteren Türscharnier
abschrauben, dann das untere Türscharnier
abschrauben. Den Bolzen aus dem Lager lösen: die
Schrauben-Mutter abschrauben und die Unterlegscheibe
entfernen. Den Standfuss und die Stabilisierungsplatte
(modellabhängig) von der linken Seite abschrauben, die
Stabilisierungsplatte um 180°drehen und diese auf der
rechten Seite mit dem Standfuss wieder anbringen.
3 Das untere Türscharnier um 180° drehen und den
Bolzen von oben einsetzen und von unten mit
Unterlegschreibe und Mutter festschrauben,
anschließend noch den Standfuss fixieren. Die Gerätetür
in den unteren Bolzen einsetzen und schließen.
4 Das obere Scharnier um 180° drehen und auf der
gegenüberliegenden Seite in umgekehrter Reihenfolge
(siehe 1.) anbringen.
Version E2.0 DE 05/2014
Seite 17 von 24
