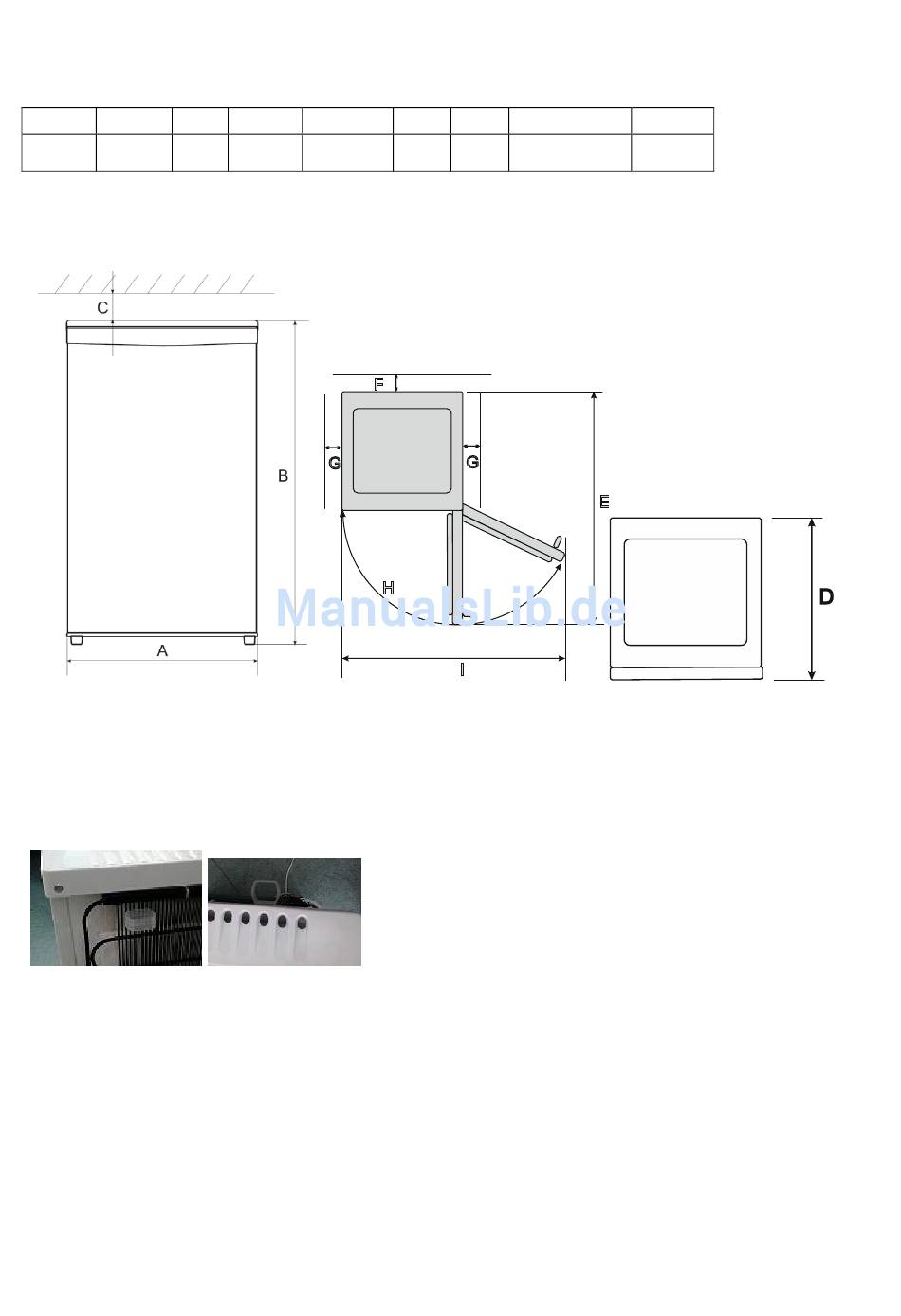

Gerätemaße in mm und Grad
A
B
C
545
845
75
D = Mit Türgriff
Fig. 1
(Abbildung ähnlich)
Zur Einhaltung der Abstände und zur Erreichung der angegebenen Energieklasse sind
die beigefügten Abstandshalter am Gerät anzubringen.
Sie werden direkt hinten am Gerät fixiert (siehe Zeichnung unten)
Abstandshalter (30mm)
4.2 Nivellieren
Bei geringfügig unebener Auflagefläche kann das Gerät mit den vorderen Füssen
ausgeglichen werden.
KS15-5A++
D
E
F
566
1120
30
+35mm
Fig. 2
Version E1.4 02/ 2015
G
H
75
160°
DE
I
1030
Seite 8 von 28
