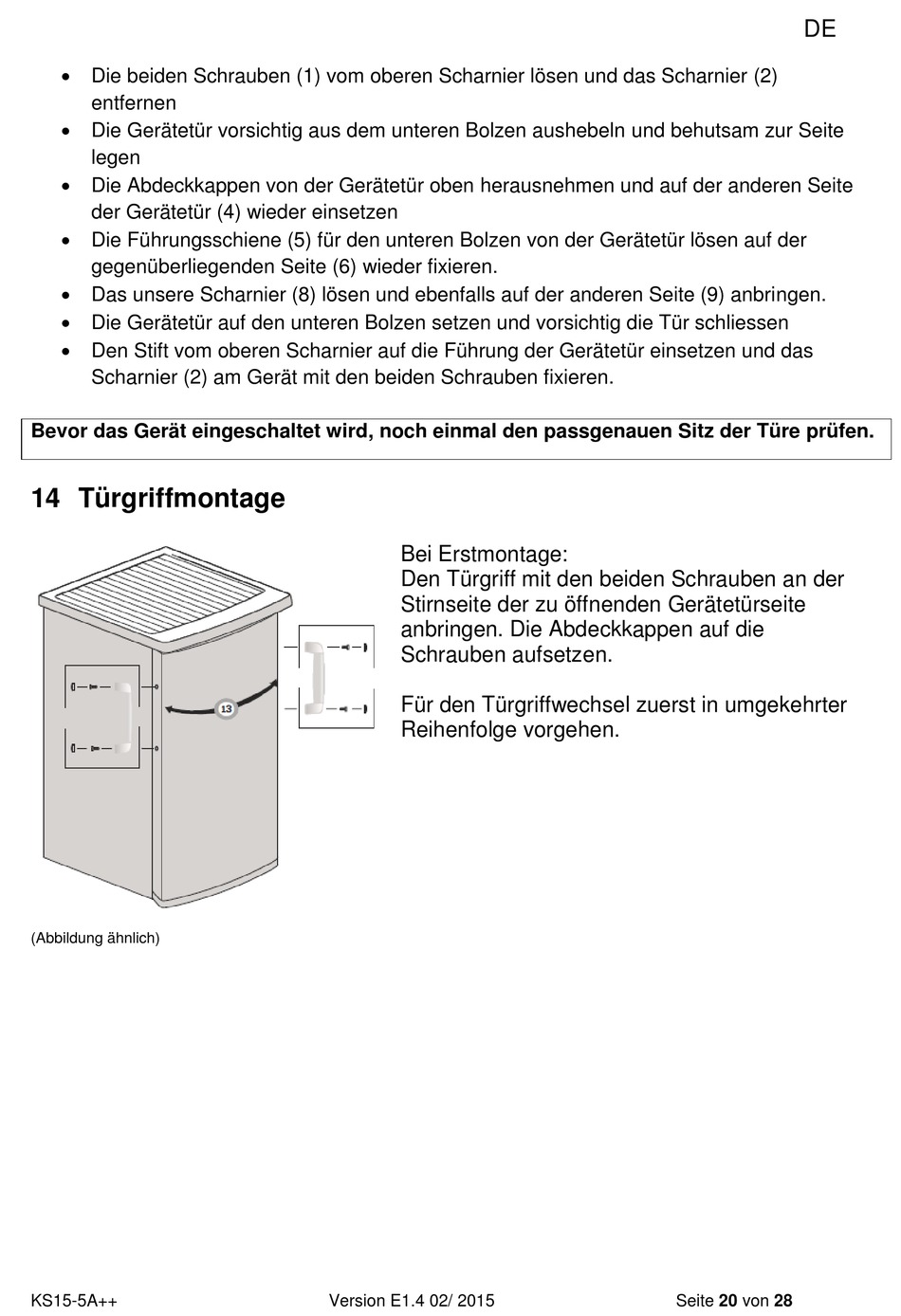

Die beiden Schrauben (1) vom oberen Scharnier lösen und das Scharnier (2)
entfernen
Die Gerätetür vorsichtig aus dem unteren Bolzen aushebeln und behutsam zur Seite
legen
Die Abdeckkappen von der Gerätetür oben herausnehmen und auf der anderen Seite
der Gerätetür (4) wieder einsetzen
Die Führungsschiene (5) für den unteren Bolzen von der Gerätetür lösen auf der
gegenüberliegenden Seite (6) wieder fixieren.
Das unsere Scharnier (8) lösen und ebenfalls auf der anderen Seite (9) anbringen.
Die Gerätetür auf den unteren Bolzen setzen und vorsichtig die Tür schliessen
Den Stift vom oberen Scharnier auf die Führung der Gerätetür einsetzen und das
Scharnier (2) am Gerät mit den beiden Schrauben fixieren.
Bevor das Gerät eingeschaltet wird, noch einmal den passgenauen Sitz der Türe prüfen.
14 Türgriffmontage
(Abbildung ähnlich)
KS15-5A++
Bei Erstmontage:
Den Türgriff mit den beiden Schrauben an der
Stirnseite der zu öffnenden Gerätetürseite
anbringen. Die Abdeckkappen auf die
Schrauben aufsetzen.
Für den Türgriffwechsel zuerst in umgekehrter
Reihenfolge vorgehen.
Version E1.4 02/ 2015
DE
Seite 20 von 28
