exquisit EKS145-11A++ Bedienungsanleitung Seite 21

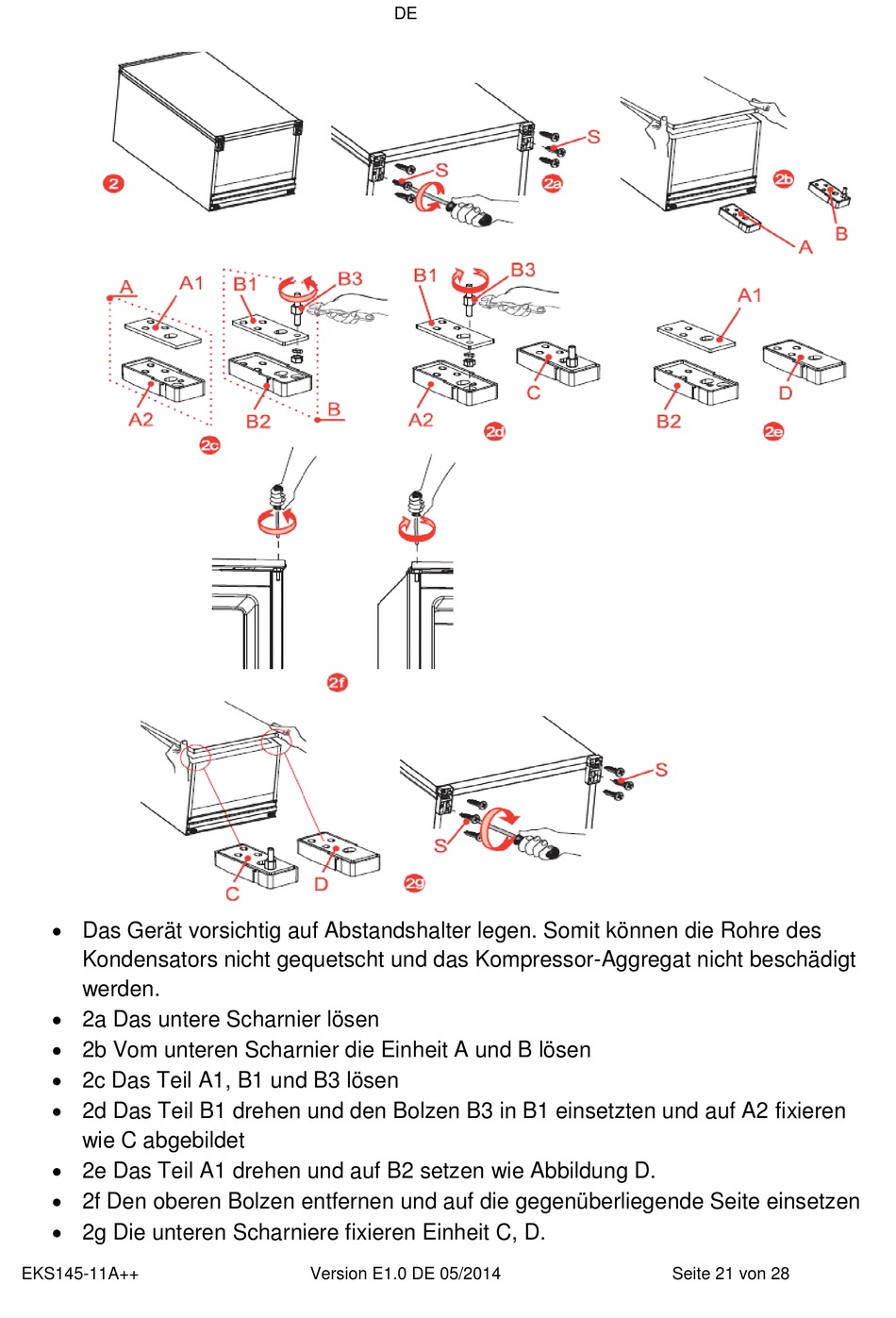

 Das Gerät vorsichtig auf Abstandshalter legen. Somit können die Rohre des
Kondensators nicht gequetscht und das Kompressor-Aggregat nicht beschädigt
werden.
 2a Das untere Scharnier lösen
 2b Vom unteren Scharnier die Einheit A und B lösen
 2c Das Teil A1, B1 und B3 lösen
 2d Das Teil B1 drehen und den Bolzen B3 in B1 einsetzten und auf A2 fixieren
wie C abgebildet
 2e Das Teil A1 drehen und auf B2 setzen wie Abbildung D.
 2f Den oberen Bolzen entfernen und auf die gegenüberliegende Seite einsetzen
 2g Die unteren Scharniere fixieren Einheit C, D.
EKS145-11A++
DE
Version E1.0 DE 05/2014 Seite 21 von 28
