exquisit EKS145-11A++ Bedienungsanleitung Seite 10

DE
Abb. 3 Das Gerät gegen die Seitenwand an der Öffnung in die Schranknische
schieben.
Abb. 3a Das Gerät mit den beiden Schrauben an der Nische festschrauben

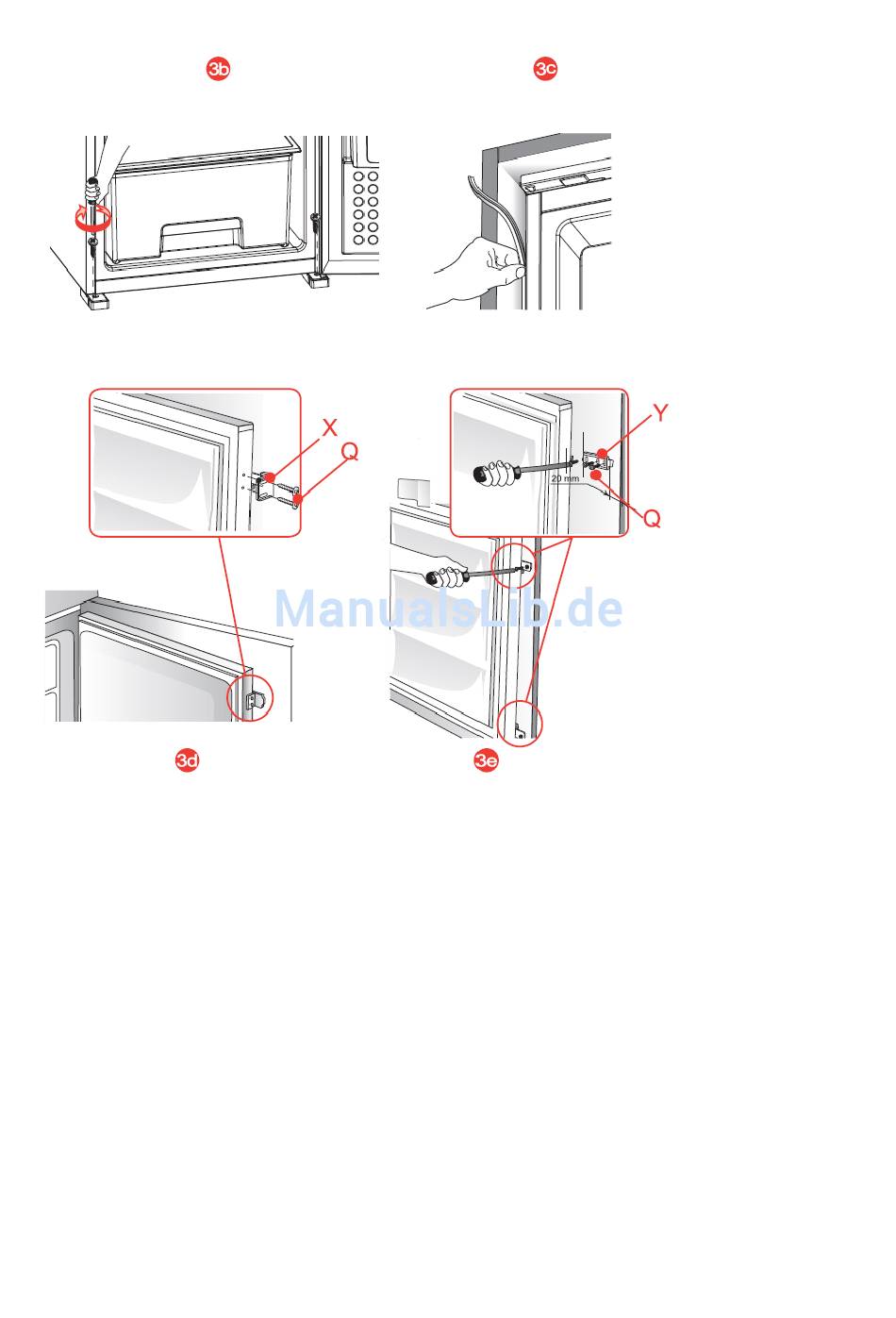

Abb. 3b Die beiden unteren Füße in den Löchern der Schrankbasis befestigen.
Abb. 3c Sofern geliefert, die Kunststoffdichtung anbringen.
Abb. 3d Das Teil X mit Schrauben an der Gerätetür verankern.
Abb. 3e Nachdem die Schranktür eingestellt ist, das Teil Y mit den Schrauben
montieren. .
EKS145-11A++ Version E1.0 DE 05/2014 Seite 10 von 28
