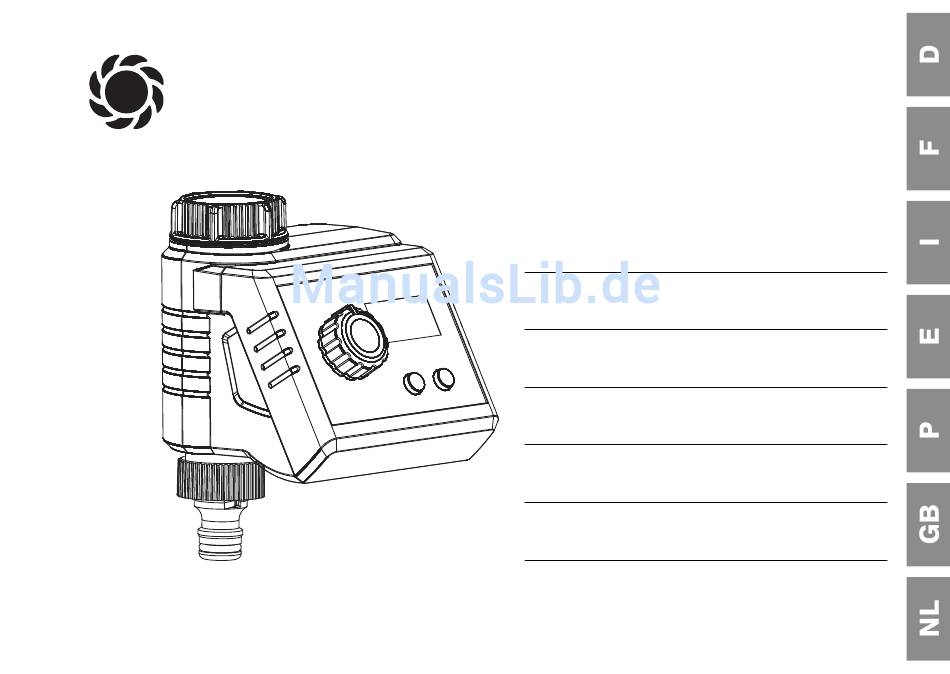

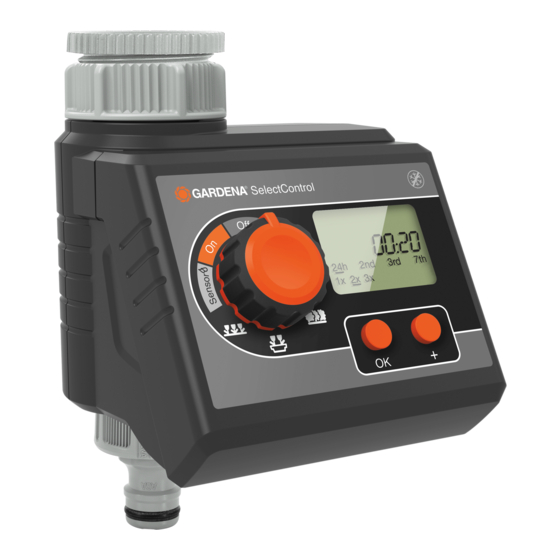

- Seite 1 GARDENA ® Betriebsanleitung Bewässerungscomputer Mode d’emploi Programmateur d’arrosage Istruzioni per l’uso Computer per irrigazione Manual de instrucciones Programador de riego Instruções de manejo Computador de rega SelectControl Operating Instructions Water Computer Art. 1885 Instructies voor gebruik Besproeiingscomputer...
-
Seite 2: Inhaltsverzeichnis
Produkt spielen. v Bitte bewahren Sie diese Betriebsanleitung sorgfältig auf. Inhaltsverzeichnis 1. Einsatzgebiet Ihres GARDENA Bewässerungscomputers ..2. Sicherheitshinweise .......... -
Seite 3: Einsatzgebiet Ihres Gardena Bewässerungscomputers
..........1. Einsatzgebiet Ihres GARDENA Bewässerungscomputers Ordnungsgemäßer Der GARDENA Bewässerungscomputer ist für die private Benut- Gebrauch : zung im Haus- und Hobbygarten für den ausschließlichen Einsatz im Außenbereich zur Steuerung von Regnern und Bewässerungs-... -
Seite 4: Funktion
Inbetriebnahme : Die Temperatur des durchfließenden Wassers darf max. 40 °C betragen. Der Bewässerungscomputer darf nur senk- recht mit der Überwurfmutter nach oben v Nur klares Süßwasser verwenden. montiert werden, um ein Eindringen von Der Mindestbetriebsdruck beträgt 0,5 bar, Wasser in das Batteriefach zu verhindern. der maximale Betriebsdruck 12 bar. -
Seite 5: Bedienelemente
Der Bewässerungscomputer übernimmt vollautomatisch die Bewässerung entsprechend dem erstellten Programm und kann somit auch im Urlaub eingesetzt werden. Am frühen Morgen oder am späten Abend ist die Verdunstung und damit der Wasserver- brauch am geringsten. Das Bewässerungs-Programm wird auf einfache Weise über den Drehknopf gewählt. -
Seite 6: Display-Anzeigen
Display-Anzeigen Anzeige Beschreibung Blinken nacheinander, wenn gerade bewässert wird. Blinkt, wenn Batterie ausgetauscht werden muss. Das Ventil wird noch 4 Wochen geöffnet. Wird ständig angezeigt, wenn Batterie leer ist. Das Ventil wird nicht mehr geöffnet. (Batterie austauschen siehe 4. Inbetrieb- 1x 2x 3x Sensor nahme „Batterie einlegen“... -
Seite 7: Inbetriebnahme
4. Inbetriebnahme Batterie einlegen : Der Bewässerungscomputer darf nur mit einer 9 V Alkali- Mangan (Alkaline) Batterie Typ IEC 6LR61 betrieben werden. 1. Steuerteil vom Gehäuse des Bewässerungscomputers abziehen. 2. Batterie in das Batteriefach einlegen. Dabei auf die richtige Polarität achten. -
Seite 8: Bewässerungscomputer Anschließen
v Boden mit der -Taste wählen und mit der OK-Taste bestätigen. Danach blinkt und die Uhrzeit-Stunden. (siehe 5. Programmierung). Bewässerungscomputer Der Bewässerungscomputer ist mit einer Überwurfmutter für anschließen : Wasserhähne mit 33,3 mm (G 1 " )-Gewinde ausgestattet. Der beiliegende Adapter dient zum Anschluss des Bewässe- rungscomputers an Wasserhähne mit 26,5 mm (G ³⁄₄... -
Seite 9: Bodenfeuchte- Oder Regensensor Anschließen (Optional)
Bewässerungscomputers ein- stecken. Es kann bis zu 1 Min. dauern, bis der Status des Sensors im Display angezeigt wird. Zum Anschluss älterer Sensoren wird möglicherweise das GARDENA Adapter-Kabel Art. 1189-00.600.45 benötigt, welches über den GARDENA Service bezogen werden kann. -
Seite 10: Diebstahl-Sicherung Montieren (Optional)
Diebstahl-Sicherung Um den Bewässerungscomputer gegen Diebstahl zu sichern, kann montieren (optional) : die GARDENA Diebstahlsicherung Art.-Nr. 1815-00.791.00 über den GARDENA Service bezogen werden. 1. Schelle mit der Schraube in die runde Vertiefung an der Rückseite des Bewässerungscomputer festschrauben. 2. Schelle z. - Seite 11 Uhrzeit einstellen : 1. Batterie einlegen – oder – Drehknopf auf ein Bewässerungs- Programm drehen und die OK-Taste drücken. und die Uhrzeit-Stunden blinken. 2. Uhrzeit-Stunden (Bsp. 10 Std.) mit der -Taste wählen und mit der OK-Taste bestätigen. Die Uhrzeit-Minuten blinken. 3.
- Seite 12 Programm (Drehknopf) Startzeit Dauer Tage Häufigkeit Topfpflanzen 5:00 (7:00) 0:10 (0:05) 24h (24h) 1 x (2x) Randbepflanzung 7:00 (8:00) 0:10 (0:05) 3rd (2nd) 2 x (3x) v Drehknopf auf das gewünschte Programm drehen. Das Programm ist aktiviert. Bewässerungsprogramm Durch wiederholtes Drücken der -Taste können alle Programm- anzeigen: Daten nacheinander angezeigt werden.
- Seite 13 • Topfpflanzen: Bewässerung 1 m Balkonkasten mit Micro-Drip- System. 5 Reihentropfer á 2 l / h = ca. 2 Liter / Tag pro Balkon- kasten. • Randbepflanzung: Bewässerung mit Micro-Drip-System Tropf- rohr 4,6 mm, Wasserausbringmenge ca. 18 Liter / Stunde / m² = ca.
- Seite 14 Bewässerungs-Dauer einstellen : -Taste drücken. und die die aktuelle Dauer wird angezeigt. 7. OK-Taste drücken. und die Dauer-Stunden blinken. 8. Dauer-Stunden (Bsp. 0 Std.) mit der -Taste einstellen und mit der OK-Taste bestätigen. 9. Dauer-Minuten (Bsp. 20 Min.) mit der -Taste einstellen und mit der OK-Taste bestätigen.
-
Seite 15: Sensorsteuerung
13. OK-Taste drücken. und die aktuelle Bewässerungs-Häufigkeit blinkt. -Taste so oft drücken bis die gewünschte Bewässerungs- Häufigkeit eingestellt ist (Bsp. 2x = 2-Mal in 24 Stunden). 15. OK-Taste drücken. Der Bewässerungs-Zyklus ist gespeichert. Wenn der Folgetag kein Bewässerungstag ist, wird die Wichtiger Hinweis : Bewässerung um 24 Uhr beendet. - Seite 16 Notprogramm (Sensor blinkt) : Wenn kein Sensor eingesteckt ist oder das Sensor-Kabel defekt ist, wird 1 Mal am Tag mit der einge- stellten Bewässerungs-Dauer bewässert (max. 30 Min.). Manuelle Bewässerung : Das Ventil kann jederzeit manuell geöffnet oder geschlossen werden. Das Steuerteil muss aufgesteckt sein. 1.
-
Seite 17: Bewässerungsprogramm Deaktivieren
Bewässerungsprogramm Bei Off wird das Bewässerungs-Programm nicht ausgeführt. Die deaktivieren : Programme bleiben dabei erhalten. Auch ein programmgesteuer- tes offenes Ventil kann vorzeitig geschlossen werden, ohne die Programmdaten (Bewässerungs-Startzeit, Bewässerungs-Dauer, Bewässerungs-Zyklus) zu verändern. v Drehknopf auf Off drehen. Das Bewässerungs-Programm ist deaktiviert. Zum erneuten Aktivieren eines Bewässerungs-Programms den Drehknopf auf ein Programm drehen. -
Seite 18: Wartung
Verbrauchte Batterie v Verbrauchte Batterie an eine der Verkaufsstellen zurückgeben entsorgen : oder über Ihre kommunale Entsorgungsstelle entsorgen. Die Batterie nur im entladenen Zustand entsorgen. 7. Wartung Schmutzsieb reinigen : Das Schmutzsieb sollte regelmäßig kontrolliert werden und bei Bedarf gereinigt werden. 1. -
Seite 19: Beheben Von Störungen
8. Beheben von Störungen Störung Mögliche Ursache Abhilfe Keine Display-Anzeige Batterie falsch eingelegt. v Polstellung (+ / –) beachten. Batterie völlig leer. v Neue (Alkaline)-Batterie ein- setzen. Temperatur am Display ist Anzeige erscheint nach höher als 60 °C. Temperaturabsenkung. Manuelle Bewässerung über Batterie leer ( wird ständig v Neue (Alkaline)-Batterie... - Seite 20 Mindestabnahmemenge v Mehr Tropfer anschließen. schließt nicht unter 20 l / h. Bei sonstigen Störungen bitten wir Sie, sich mit dem GARDENA Service in Verbindung zu setzen. Reparaturen dürfen nur von GARDENA Servicestellen oder von GARDENA autorisierten Fachhändlern durchgeführt werden.
-
Seite 21: Lieferbares Zubehör
9. Lieferbares Zubehör GARDENA Art.-Nr. 1188 Bodenfeuchtesensor GARDENA Art.-Nr. 1189 Regensensor electronic GARDENA Art. 1815-00.791.00 Diebstahlsicherung über den GARDENA Service GARDENA Zum Anschluss älterer Art. 1189-00.600.45 Adapter-Kabel GARDENA Sensoren über den GARDENA Service GARDENA Zum gleichzeitigen Anschluss Art. 1189-00.630.00 Kabelweiche von Regen- und Bodenfeuchte- über den GARDENA Service... -
Seite 22: Technische Daten
10. Technische Daten Min. / max. Betriebsdruck : 0,5 bar / 12 bar Betriebstemperaturbereich : 5 °C bis 50 °C Durchflussmedium : Klares Süßwasser Max. Medientemperatur: 40 °C Anzahl programmgesteuerter 3 x (alle 8 Std.), 2 x (alle 12 Std.), 1 x (alle 24 Std.) Bewässerungsvorgänge pro Tag : Anzahl programmgesteuerter... - Seite 23 Zentralen Reparatur-Service Serviceleistungen – Bearbeitungsdauer in unserem Hause max. 5 Arbeitstage • Einfache und kostengünstige Rücksendung an GARDENA durch Abhol-Service (nur innerhalb von Deutschland) – Abholung innerhalb von 2 Tagen • Kompetente Beratung bei Störungen / Reklamationen durch unseren Technischen Service •...
-
Seite 24: Ihre Direkte Verbindung Zum Service
✉ Service-Anschrift GARDENA Manufacturing GmbH Service Hans-Lorenser-Str. 40 D- 89079 Ulm ✆ Ihre direkte Verbindung Telefon E-Mail zum Service in Deutschland (07 31) 4 90 + Durchwahl www.gardena.de /service / Technische Störungen / service gardena.com Reklamationen Reparaturen und Antworten service gardena.com... - Seite 25 Garantie GARDENA gewährt für dieses Produkt 2 Jahre Garantie (ab Kauf- datum). Diese Garantieleistung bezieht sich auf alle wesentlichen Mängel des Gerätes, die nachweislich auf Material- oder Fabri- kationsfehler zurückzuführen sind. Sie erfolgt durch die Ersatz- lieferung eines einwandfreien Gerätes oder durch die kostenlose Reparatur des eingesandten Gerätes nach unserer Wahl, wenn...
- Seite 26 We expressly point out that, in accordance with the product liability law, we are not liable for any damage caused by our units if it is due to improper repair or if parts exchanged are not original GARDENA parts or parts approved by us, and, if the repairs were not carried out by a GARDENA Service Centre or an authorised specialist.
- Seite 27 EG-Konformitätserklärung Dichiarazione di conformità alle norme UE Der Unterzeichnete Husqvarna AB, 561 82 Huskvarna, Sweden bestätigt, La sottoscritta Husqvarna AB, 561 82 Huskvarna, Sweden, certifica che dass die nachfolgend bezeichneten Geräte in der von uns in Verkehr il prodotto qui di seguito indicato, nei modelli da noi commercializzati, è gebrachten Ausführung die Anforderungen der harmonisierten EU- conforme alle direttive armonizzate UE nonché...
-
