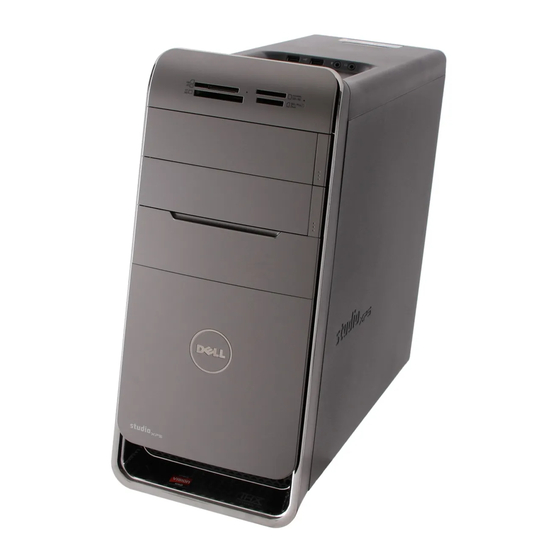

Dell™ Studio XPS™ 7100-Service-Handbuch
Bevor Sie beginnen
Technische Übersicht
Computerabdeckung
Speichermodule
Frontverkleidung
Grafikkartenhalterung
PCI- und PCI-Express-Karten
Drives (Laufwerke)
Obere Abdeckung
Obere E/A-Leiste
Anmerkungen, Vorsichtshinweise und Warnungen
ANMERKUNG:
Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, mit denen Sie den Computer besser einsetzen können.
VORSICHT:
VORSICHT warnt vor möglichen Beschädigungen der Hardware oder vor Datenverlust und zeigt, wie diese vermieden werden
können.
WARNUNG:
Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen
könnte.
Irrtümer und technische Änderungen vorbehalten.
© 2010 Dell Inc. Alle Rechte vorbehalten.
Die Vervielfältigung dieser Materialien in jeglicher Weise ohne vorherige schriftliche Genehmigung von Dell Inc. ist strengstens untersagt.
In diesem Text verwendete Marken: Dell, das DELL-Logo und Studio XPS sind Marken von Dell Inc.; AMD ist eine eingetragene Marke von Advanced Micro Devices, Inc.; Microsoft,
Windows, und die Windows-Startschaltfläche sind Marken oder eingetragene Marken von Microsoft Corporation in den USA und/oder anderen Ländern.
Alle anderen in dieser Dokumentation genannten Marken und Handelsbezeichnungen sind Eigentum der jeweiligen Hersteller und Firmen Dell Inc. erhebt keinen Anspruch auf
Marken und Handelsbezeichnungen mit Ausnahme der eigenen.
Mai 2010 Rev. A00
Modell: D03M-Serie Typ: D03M002
USB-Frontblende
Bluetooth-Baugruppe
Betriebsschaltermodul
Lüfter
Prozessor
Knopfzellenbatterie
Stromversorgung
Systemplatine
System-Setup
Aktualisieren des BIOS
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dell Studio XPS 7100
Inhaltszusammenfassung für Dell Studio XPS 7100
- Seite 1 © 2010 Dell Inc. Alle Rechte vorbehalten. Die Vervielfältigung dieser Materialien in jeglicher Weise ohne vorherige schriftliche Genehmigung von Dell Inc. ist strengstens untersagt. In diesem Text verwendete Marken: Dell, das DELL-Logo und Studio XPS sind Marken von Dell Inc.; AMD ist eine eingetragene Marke von Advanced Micro Devices, Inc.; Microsoft, Windows, und die Windows-Startschaltfläche sind Marken oder eingetragene Marken von Microsoft Corporation in den USA und/oder anderen Ländern. Alle anderen in dieser Dokumentation genannten Marken und Handelsbezeichnungen sind Eigentum der jeweiligen Hersteller und Firmen Dell Inc. erhebt keinen Anspruch auf Marken und Handelsbezeichnungen mit Ausnahme der eigenen.
-
Seite 2: Bevor Sie Beginnen
Eine Komponente kann ersetzt oder, wenn sie separat erworben wurde, installiert werden, indem der Entfernungsvorgang in umgekehrter Reihenfolge ausgeführt wird. Technische Daten Informationen zu den technischen Daten Ihres Computers finden Sie im Setup-Handbuch unter support.dell.com/manuals. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Anleitungen sind möglicherweise folgende Werkzeuge erforderlich: Ein kleiner Schlitzschraubenzieher Kleiner Kreuzschlitzschraubenzieher... - Seite 3 VORSICHT: Um Schäden am Computer zu vermeiden, führen Sie folgende Schritte aus, bevor die Arbeiten im Inneren des Computers begonnen werden. 1. Stellen Sie sicher, dass die Arbeitsoberfläche eben und sauber ist, damit die Computerabdeckung nicht zerkratzt wird. 2. Schalten Sie den Computer (siehe Ausschalten des Computers) und alle angeschlossenen Geräte aus. VORSICHT: Wenn Sie ein Netzwerkkabel trennen, ziehen Sie es zuerst am Computer und dann am Netzwerkgerät ab. 3. Trennen Sie alle Telefon- und Netzwerkkabel vom Computer. 4. Trennen Sie den Computer sowie alle daran angeschlossenen Geräte vom Stromnetz. 5. Trennen Sie alle angeschlossenen Geräte von Ihrem Computer. 6. Drücken Sie auf die im Medienkartenlesegerät installierten Karten, um sie auszuwerfen. 7.
-
Seite 4: Entfernen Der Frontverkleidung
Zurück zum Inhaltsverzeichnis Frontverkleidung Dell™ Studio XPS™ 7100-Service-Handbuch Entfernen der Frontverkleidung Anbringen der Frontverkleidung WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zu den Betriebsbestimmungen unter www.dell.com/regulatory_compliance. WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. WARNUNG: Betreiben Sie den Computer nicht, wenn Abdeckungen entfernt sind (Computerabdeckungen, Frontverkleidungen, Abdeckbleche, Frontblendeneinsätze usw.). VORSICHT: Reparaturen am Computer sollten nur von einem zertifizierten Servicetechniker ausgeführt werden. Schäden durch nicht von Dell™ genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. - Seite 5 2. Richten Sie die Klammern der Frontverkleidung mit den Schlitzen der Frontblende aus und führen Sie sie in die Schlitze ein. 3. Drehen Sie die Frontverkleidung zum Computer hin, bis die Halterungen der Frontverkleidung einrasten. 1 Frontverkleidung 2 Schlitze der Frontblende (3) 3 Halterungen der Frontverkleidung (4) 4 Frontblende 5 Klammern der Frontverkleidung (3) 4. Bringen Sie die Computerabdeckung wieder an (siehe Anbringen der Computerabdeckung).
-
Seite 6: Aktualisieren Des Bios
Bei einer möglichen Aktualisierung oder beim Austauschen der Systemplatine muss das BIOS eventuell gelöscht und neu beschrieben werden (Flashen). So flashen Sie das BIOS: 1. Schalten Sie den Computer ein. 2. Gehen Sie auf die Website support.dell.com/support/downloads. 3. Suchen Sie die BIOS-Aktualisierungsdatei für Ihren Computer. ANMERKUNG: Die Service-Tag-Nummer befindet sich auf einem Etikett auf der Oberseite Ihres Computers. Wenn Sie die Service-Tag-Nummer Ihres Computers vorliegen haben: a. -
Seite 7: Bluetooth-Baugruppe
Zurück zum Inhaltsverzeichnis Bluetooth-Baugruppe Dell™ Studio XPS™ 7100-Service-Handbuch Entfernen der Bluetooth-Baugruppe Einbauen der Bluetooth-Baugruppe WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zu den Betriebsbestimmungen unter www.dell.com/regulatory_compliance. WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. WARNUNG: Betreiben Sie den Computer nicht, wenn Abdeckungen entfernt sind (Computerabdeckungen, Blenden, Abdeckbleche, Frontblendeneinsätze usw.). VORSICHT: Reparaturen am Computer sollten nur von einem zertifizierten Servicetechniker ausgeführt werden. Schäden durch nicht von Dell™ genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. - Seite 8 2. Führen Sie das Kabel der Bluetooth-Baugruppe vorsichtig durch den Schlitz der Frontblende und entfernen Sie es. 3. Richten Sie die Halterung der Bluetooth-Baugruppe mit dem Schlitz für die Bluetooth-Baugruppe in der Frontblende aus. 4. Drücken Sie auf die Halterung der Bluetooth-Baugruppe und schieben Sie die Bluetooth-Baugruppe in Richtung Frontblende, bis sie einrastet. 5.
-
Seite 9: Pci- Und Pci-Express-Karten
Entfernen von PCI- und PCI-Express-Karten Einbauen von PCI- und PCI-Express-Karten Konfigurieren Ihres Computers nach dem Entfernen oder Installieren der PCI Express-Karte WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zu den Betriebsbestimmungen unter www.dell.com/regulatory_compliance. WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. WARNUNG: Betreiben Sie den Computer nicht, wenn Abdeckungen entfernt sind (Computerabdeckungen, Blenden, Abdeckbleche, Frontblendeneinsätze usw.). ... -
Seite 10: Entfernen Von Pci- Und Pci-Express-Karten
1 Führungsklammern (2) 2 Kartenhalteklammer 3 Führungsleiste 4 Ausrichtungsführung 5 Abdeckblech 6 Führungskerben (2) 7 Schraube Entfernen von PCI- und PCI-Express-Karten 1. Befolgen Sie die Anweisungen unter Bevor Sie beginnen. 2. Entfernen Sie die Computerabdeckung (siehe Entfernen der Computerabdeckung). 3. -
Seite 11: Einbauen Von Pci- Und Pci-Express-Karten
ANMERKUNG: Das Anbringen eines Abdeckblechs über leeren Steckplatzöffnungen ist erforderlich, um die FCC-Bestimmungen einzuhalten. Außerdem wird durch ein solches Blech das Eindringen von Staub und Schmutz in den Computer verhindert. Einbauen von PCI- und PCI-Express-Karten 1. Befolgen Sie die Anweisungen unter Bevor Sie beginnen. 2. Bereiten Sie die Karte für die Installation vor. Informationen zur Konfiguration der Karte und zum Herstellen interner Verbindungen und zu anderen benutzerspezifischen Karteneinstellungen finden Sie in der mitgelieferten Kartendokumentation. ... - Seite 12 externen Audiogeräte mit den Anschlüssen der Soundkarte. Netzwerkkarte 1. Rufen Sie das 1. Rufen Sie das System- System-Setup- Setup-Programm auf Programm auf (siehe (siehe System-Setup). System-Setup). 2. Gehen Sie zu Onboard 2. Gehen Sie zu LAN Controller Onboard LAN (Integrierter LAN- Controller Controller) und ändern (Integrierter LAN- Sie die Einstellung in Controller) und...
-
Seite 13: Entfernen Der Knopfzellenbatterie
Einbauen der Knopfzellenbatterie WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zu den Betriebsbestimmungen unter www.dell.com/regulatory_compliance. WARNUNG: Eine falsch eingesetzte neue Batterie kann explodieren. Tauschen Sie die Batterie nur gegen denselben oder einen gleichwertigen, vom Hersteller empfohlenen Typ aus. Leere Batterien sind entsprechend den Herstelleranweisungen zu entsorgen. - Seite 14 1 Knopfzellenbatterie 2 Batteriesockel 3. Bringen Sie die Computerabdeckung wieder an (siehe Anbringen der Computerabdeckung). 4. Schließen Sie den Computer und die zugehörigen Geräte an das Stromnetz an und schalten Sie sie ein. 5. Rufen Sie das System-Setup auf (siehe System-Setup) und stellen Sie die in schritt 1 notierten Einstellungen wieder her. Zurück zum Inhaltsverzeichnis ...
-
Seite 15: Computerabdeckung
Entfernen der Computerabdeckung Anbringen der Computerabdeckung WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zu den Betriebsbestimmungen unter www.dell.com/regulatory_compliance. WARNUNG: Um elektrischem Schlag, Verletzungen durch bewegliche Lüfterblätter oder sonstigen unerwarteten Verletzungen vorzubeugen, trennen Sie Ihren Computer immer erst vom Stromnetz, bevor Sie die Abdeckung abnehmen. WARNUNG: Betreiben Sie den Computer nicht, wenn Abdeckungen entfernt sind (Computerabdeckungen, Blenden, Abdeckbleche, Frontblendeneinsätze usw.). ... - Seite 16 6. Drehen Sie die Rändelschraube wieder fest, mit der die Computerabdeckung am Gehäuse befestigt wird. Rändelschraube Steckplätze Computerabdeckung 7. Bringen Sie den Computer in eine aufrechte Position. Zurück zum Inhaltsverzeichnis ...
-
Seite 17: Ausbauen Des Prozessors
Zurück zum Inhaltsverzeichnis Prozessor Dell™ Studio XPS™ 7100-Service-Handbuch Ausbauen des Prozessors Einbauen des Prozessors WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zu den Betriebsbestimmungen unter www.dell.com/regulatory_compliance. WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. WARNUNG: Betreiben Sie den Computer nicht, wenn Abdeckungen entfernt sind (Computerabdeckungen, Blenden, Abdeckbleche, Frontblendeneinsätze usw.). VORSICHT: Reparaturen am Computer sollten nur von einem zertifizierten Servicetechniker ausgeführt werden. Schäden durch nicht von Dell™ genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. -
Seite 18: Einbauen Des Prozessors
VORSICHT: Achten Sie beim Einbau des Prozessors darauf, dass Sie die Kontaktstifte im Sockel nicht berühren und keine Gegenstände darauf fallen. 5. Heben Sie den Prozessor vorsichtig an, um ihn zu entfernen. Belassen Sie den Freigabehebel in der offenen Position, sodass der neue Prozessor direkt in den Sockel eingesetzt werden kann. Einbauen des Prozessors VORSICHT: Berühren Sie die unlackierte Metallfläche auf der Rückseite des Computers, um sich zu erden. - Seite 19 10. Bringen Sie die Computerabdeckung wieder an (siehe Anbringen der Computerabdeckung). Zurück zum Inhaltsverzeichnis ...
-
Seite 20: Entfernen Des Primären Festplattenlaufwerks
Zurück zum Inhaltsverzeichnis Drives (Laufwerke) Dell™ Studio XPS™ 7100-Service-Handbuch Festplattenlaufwerk Optisches Laufwerk Medienkartenlesegerät WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zu den Betriebsbestimmungen unter www.dell.com/regulatory_compliance. WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. WARNUNG: Betreiben Sie den Computer nicht, wenn Abdeckungen entfernt sind (Computerabdeckungen, Blenden, Abdeckbleche, Frontblendeneinsätze usw.). VORSICHT: Reparaturen am Computer sollten nur von einem zertifizierten Servicetechniker ausgeführt werden. Schäden durch nicht von Dell™ genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. -
Seite 21: Entfernen Des Festplattenträgers
6. Wenn sich durch das Entfernen der Festplatte die Laufwerkskonfiguration ändert, stellen Sie sicher, dass Sie diese Änderungen beim System-Setup berücksichtigen (siehe System-Setup). Entfernen des Festplattenträgers 1. Befolgen Sie die Anweisungen unter Bevor Sie beginnen. 2. Entfernen Sie die Computerabdeckung (siehe Entfernen der Computerabdeckung). 3. Entfernen Sie das primäre Festplattenlaufwerk (siehe Entfernen des primären Festplattenlaufwerks). 4. Entfernen Sie die drei Schrauben, mit denen der Festplattenträger am Gehäuse befestigt ist. 5. Trennen Sie gegebenenfalls die Stromversorgungs- und Datenkabel vom sekundären Festplattenlaufwerk (siehe Komponenten der Systemplatine). -
Seite 22: Einbauen Des Sekundären Festplattenlaufwerks
Schrauben (4) Festplattenträger Sekundäres Festplattenlaufwerk Einbauen des sekundären Festplattenlaufwerks 1. Befolgen Sie die Anweisungen unter Bevor Sie beginnen. 2. Überprüfen Sie anhand der Dokumentation, die mit dem Laufwerk geliefert wurde, ob das Laufwerk für den Computer konfiguriert ist. 3. Schieben Sie das sekundäre Festplattenlaufwerk aus dem Festplattenträger heraus. 4. Richten Sie die Schraubenöffnungen am Festplattenlaufwerk mit den Schraubenöffnungen am Festplattenträger aus. 5. Entfernen Sie die vier Schrauben, mit denen das sekundäre Festplattenlaufwerk am Festplattenträger befestigt wird. Entfernen des Festplattenträgers 1. Befolgen Sie die Anweisungen unter Bevor Sie beginnen. ... -
Seite 23: Optisches Laufwerk
10. Überprüfen Sie das System-Setup im Hinblick auf Änderungen bei der Laufwerkkonfiguration (siehe System-Setup). Optisches Laufwerk Entfernen des optischen Laufwerks 1. Befolgen Sie die Anweisungen unter Bevor Sie beginnen. 2. Entfernen Sie die Computerabdeckung (siehe Entfernen der Computerabdeckung). 3. Nehmen Sie die Frontverkleidung ab (siehe Entfernen der Frontverkleidung). - Seite 24 Schraube 3. Wenn Sie ein zweites optisches Laufwerk installieren möchten, führen Sie einen Schraubendreher in die ausbrechbare Metallblende und drehen Sie ihn, um die Metallblende zu entfernen. 4. Ziehen Sie die ausbrechbare Metallblende vom Gehäuse ab. Ausbrechbare Metallblende 5. Schieben Sie das optische Laufwerk vorsichtig von der Vorderseite des Computers in den Laufwerkschacht ein. 6. Richten Sie die Schraubenöffnungen am optischen Laufwerk mit den Schraubenöffnungen am Gehäuse aus. 7. Bringen Sie die zwei Schrauben an, mit denen das optische Laufwerk am Gehäuse befestigt wird. 8. Schließen Sie die Stromversorgungs- und Datenkabel an das optische Laufwerk an (siehe Komponenten der Systemplatine).
-
Seite 25: Entfernen Des Medienkartenlesegeräts
13. Überprüfen Sie das System-Setup im Hinblick auf Änderungen bei der Laufwerkkonfiguration (siehe System-Setup). Medienkartenlesegerät Entfernen des Medienkartenlesegeräts 1. Befolgen Sie die Anweisungen unter Bevor Sie beginnen. 2. Entfernen Sie die Computerabdeckung (siehe Entfernen der Computerabdeckung). 3. Nehmen Sie die Frontverkleidung ab (siehe Entfernen der Frontverkleidung). 4. Entfernen Sie das optische Laufwerk (siehe Entfernen des optischen Laufwerks). - Seite 26 6. Bauen Sie das optische Laufwerk wieder ein (siehe Einbauen des optischen Laufwerks). 7. Bringen Sie die Frontverkleidung wieder an (siehe Anbringen der Frontverkleidung). 8. Bringen Sie die Computerabdeckung wieder an (siehe Anbringen der Computerabdeckung). 9. Schließen Sie den Computer und die zugehörigen Geräte an das Stromnetz an und schalten Sie sie ein. Zurück zum Inhaltsverzeichnis ...
-
Seite 27: Entfernen Des Gehäuselüfters
Zurück zum Inhaltsverzeichnis Lüfter Dell™ Studio XPS™ 7100-Service-Handbuch Gehäuselüfter Prozessorlüfter- und Kühlkörperbaugruppe WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zu den Betriebsbestimmungen unter www.dell.com/regulatory_compliance. WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. WARNUNG: Betreiben Sie den Computer nicht, wenn Abdeckungen entfernt sind (Computerabdeckungen, Blenden, Abdeckbleche, Frontblendeneinsätze usw.). VORSICHT: Reparaturen am Computer sollten nur von einem zertifizierten Servicetechniker ausgeführt werden. Schäden durch nicht von Dell™ genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Gehäuselüfter ... -
Seite 28: Entfernen Der Prozessorlüfter- Und Kühlkörperbaugruppe
3. Befestigen Sie die vier Schrauben wieder, mit denen der Gehäuselüfter am Gehäuse befestigt wird. Schließen Sie das Gehäuselüfterkabel an den Systemplatinenanschluss SYS_FAN1 an (siehe Komponenten der Systemplatine). 5. Bringen Sie die Computerabdeckung wieder an (siehe Anbringen der Computerabdeckung). Prozessorlüfter- und Kühlkörperbaugruppe WARNUNG: Trotz Kunststoffblende kann die Lüfter-Kühlkörper-Einheit während des normalen Betriebs sehr heiß werden. Vergewissern Sie sich, dass sie ausreichend abgekühlt ist, bevor Sie sie berühren. VORSICHT: Der Prozessorlüfter und die Kühlkörperbaugruppe bilden eine Einheit. Versuchen Sie nie, nur den Prozessorlüfter allein zu entfernen. Entfernen der Prozessorlüfter- und Kühlkörperbaugruppe 1. Befolgen Sie die Anweisungen unter Bevor Sie beginnen. 2. - Seite 29 3. Tragen Sie oben auf dem Prozessor neue Wärmeleitpaste auf. 4. Halten Sie den Prozessorlüfter und die Kühlkörperbaugruppe über den Prozessor. 5. Richten Sie die Klammern von Prozessorlüfter und Kühlkörperbaugruppe mit den Halterungen des Sockels aus. 6. Schieben Sie die Klammern in Richtung der Stege, bis sie auf beiden Seiten des Prozessorlüfters und der Kühlkörperbaugruppe einrasten. 7. Drehen Sie den Hebel im Uhrzeigersinn, bis er den Prozessorlüfter und die Kühlkörperbaugruppe an der Halterung sichert. 8. Schließen Sie das Kabel von Prozessorlüfter- und Kühlkörperbaugruppe an den Systemplatinenanschluss CPU_FAN1 an (siehe Komponenten der Systemplatine). 9. Bringen Sie die Computerabdeckung wieder an (siehe Anbringen der Computerabdeckung). 10. Schließen Sie den Computer und die zugehörigen Geräte an das Stromnetz an und schalten Sie sie ein. Zurück zum Inhaltsverzeichnis ...
-
Seite 30: Entfernen Der Usb-Frontblende
Zurück zum Inhaltsverzeichnis USB-Frontblende Dell™ Studio XPS™ 7100-Service-Handbuch Entfernen der USB-Frontblende Einbauen der USB-Frontblende WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zu den Betriebsbestimmungen unter www.dell.com/regulatory_compliance. WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. WARNUNG: Betreiben Sie den Computer nicht, wenn Abdeckungen entfernt sind (Computerabdeckungen, Blenden, Abdeckbleche, Frontblendeneinsätze usw.). VORSICHT: Reparaturen am Computer sollten nur von einem zertifizierten Servicetechniker ausgeführt werden. Schäden durch nicht von Dell™ genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. -
Seite 31: Einbauen Der Usb-Frontblende
Einbauen der USB-Frontblende VORSICHT: Gehen Sie vorsichtig vor, um die Kabelanschlüsse und die Kabelführungsklammern nicht zu beschädigen, wenn Sie die USB- Frontblende in den Klammernschlitz der USB-Frontblende schieben. 1. Befolgen Sie die Anweisungen unter Bevor Sie beginnen. 2. Richten Sie die Klammern der USB-Frontblende aus und schieben Sie sie in den Klammernschlitz der USB-Frontblende. ... -
Seite 32: Grafikkartenhalterung
Zurück zum Inhaltsverzeichnis Grafikkartenhalterung Dell™ Studio XPS™ 7100-Service-Handbuch Entfernen der Grafikkartenhalterung Entfernen der Grafikkartenhalterung WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zu den Betriebsbestimmungen unter www.dell.com/regulatory_compliance. WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. WARNUNG: Betreiben Sie den Computer nicht, wenn Abdeckungen entfernt sind (Computerabdeckungen, Blenden, Abdeckbleche, Frontblendeneinsätze usw.). VORSICHT: Reparaturen am Computer sollten nur von einem zertifizierten Servicetechniker ausgeführt werden. Schäden durch nicht von Dell™ genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. - Seite 33 ...
-
Seite 34: Entfernen Von Speichermodulen
Zurück zum Inhaltsverzeichnis Speichermodule Dell™ Studio XPS™ 7100-Service-Handbuch Entfernen von Speichermodulen Wieder Einbauen von Speichermodulen WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zu den Betriebsbestimmungen unter www.dell.com/regulatory_compliance. WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. WARNUNG: Betreiben Sie den Computer nicht, wenn Abdeckungen entfernt sind (Computerabdeckungen, Blenden, Abdeckbleche, Frontblendeneinsätze usw.). VORSICHT: Reparaturen am Computer sollten nur von einem zertifizierten Servicetechniker ausgeführt werden. Schäden durch nicht von Dell™ genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. - Seite 35 1 Identische Speichermodule in den 2 Identische Speichermodule in den DIMM-Anschlüssen 1 und 2 (weiße DIMM-Anschlüssen 3 und 4 Sicherungsklammern) (schwarze Sicherungsklammern) 3. Richten Sie die Aussparung auf der Unterseite des Speichermoduls mit der Klammer im Stecker aus. Aussparungen (2) Klammer Kerbe Speichermodul VORSICHT: Um Schäden am Speichermodul zu vermeiden, setzen Sie das Speichermodul gerade ein, und drücken es gleichmäßig an beiden Seiten in den Sockel.
- Seite 36 ® ® 8. Klicken Sie auf dem Microsoft Windows -Desktop mit der rechten Maustaste auf Arbeitsplatz und dann auf Eigenschaften. 9. Klicken Sie auf die Registerkarte Allgemein. 10. Prüfen Sie die angegebene RAM-Speichergröße, um sicher zu stellen, dass das Speichermodul korrekt installiert wurde. Zurück zum Inhaltsverzeichnis ...
-
Seite 37: Entfernen Des Netzteils
Zurück zum Inhaltsverzeichnis Stromversorgung Dell™ Studio XPS™ 7100-Service-Handbuch Entfernen des Netzteils Einbauen des Netzteils WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zu den Betriebsbestimmungen unter www.dell.com/regulatory_compliance. WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. WARNUNG: Betreiben Sie den Computer nicht, wenn Abdeckungen entfernt sind (Computerabdeckungen, Blenden, Abdeckbleche, Frontblendeneinsätze usw.). VORSICHT: Reparaturen am Computer sollten nur von einem zertifizierten Servicetechniker ausgeführt werden. Schäden durch nicht von Dell™ genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. - Seite 38 3. Richten Sie die Schraubenöffnungen am Netzteil mit den Schraubenöffnungen am Gehäuse aus. WARNUNG: Wenn Sie nicht alle Schrauben einsetzen und festziehen, kann das einen elektrischen Schlag verursachen, da diese Schrauben ein wichtiger Teil der Erdung des Systems sind. 4. Bringen Sie die vier Schrauben wieder an, mit denen das Netzteil am Gehäuse befestigt wird. Schließen Sie die Gleichstromkabel an die Laufwerke und die Systemplatine an (siehe Komponenten der Systemplatine). 6. Bringen Sie die Computerabdeckung wieder an (siehe Anbringen der Computerabdeckung).
-
Seite 39: Betriebsschaltermodul
Zurück zum Inhaltsverzeichnis Betriebsschaltermodul Dell™ Studio XPS™ 7100-Service-Handbuch Entfernen des Betriebsschaltermoduls Einbauen des Betriebsschaltermoduls WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zu den Betriebsbestimmungen unter www.dell.com/regulatory_compliance. WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. WARNUNG: Betreiben Sie den Computer nicht, wenn Abdeckungen entfernt sind (Computerabdeckungen, Blenden, Abdeckbleche, Frontblendeneinsätze usw.). VORSICHT: Reparaturen am Computer sollten nur von einem zertifizierten Servicetechniker ausgeführt werden. Schäden durch nicht von Dell™ genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. - Seite 40 2. Richten Sie die Betriebsschaltermodul-Halterungen mit den Schlitzen in der Rahmenoberseite aus und schieben Sie sie hinein. Schließen Sie das Kabel des Betriebsschaltermoduls an den Systemplatinenanschluss FP1 an (siehe Komponenten der Systemplatine). 4. Bringen Sie die obere Abdeckung wieder an (siehe Einbauen der oberen Abdeckung). 5. Bauen Sie das optische Laufwerk wieder ein (siehe Einbauen des optischen Laufwerks).
-
Seite 41: Entfernen Der Systemplatine
Systemplatine Dell™ Studio XPS™ 7100-Service-Handbuch Entfernen der Systemplatine Einbauen der Systemplatine Eingabe der Service Tag-Nummer im BIOS WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zu den Betriebsbestimmungen unter www.dell.com/regulatory_compliance. WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. WARNUNG: Betreiben Sie den Computer nicht, wenn Abdeckungen entfernt sind (Computerabdeckungen, Blenden, Abdeckbleche, Frontblendeneinsätze usw.). VORSICHT: Reparaturen am Computer sollten nur von einem zertifizierten Servicetechniker ausgeführt werden. Schäden durch nicht von Dell™ ... -
Seite 42: Einbauen Der Systemplatine
5. Bauen Sie den Prozessor ein (siehe Ausbauen des Prozessors). 6. Setzen Sie die Lüfter-Kühlkörper-Einheit wieder ein (siehe Entfernen der Prozessorlüfter- und Kühlkörperbaugruppe). VORSICHT: Reparaturen am Computer sollten nur von einem zertifizierten Servicetechniker ausgeführt werden. Schäden durch nicht von Dell™ genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. VORSICHT: Vergewissern Sie sich, dass die Kühlkörperbaugruppe in der richtigen Position fest sitzt. 7. Setzen Sie die Speichermodule ein (siehe Wieder Einbauen von Speichermodulen). -
Seite 43: System-Setup
Vor dem Ändern des System-Setups sollten Sie sich die Einstellungen des System-Setup-Bildschirms notieren, um gegebenenfalls später darauf zurückgreifen zu können. Aufrufen des System-Setups 1. Schalten Sie den Computer ein oder führen Sie einen Neustart durch. 2. Wenn das blaue DELL™-Logo erscheint, warten Sie auf die F2- Eingabeaufforderung und drücken Sie dann sofort die Taste <F2>. ANMERKUNG: Die Aufforderung zum Drücken von <F2> bedeutet, dass die Tastatur initialisiert wurde. Diese Eingabeaufforderung ist unter Umständen nur kurz zu sehen. Beobachten Sie daher aufmerksam den Bildschirm und drücken Sie dann <F2>. Wenn Sie <F2> vor der Aufforderung drücken, hat dieser Tastendruck keine Auswirkung. Falls Sie zu lange gewartet haben und das Betriebssystem-Logo erscheint, warten Sie, bis der Microsoft® Windows®-Desktop angezeigt wird. Fahren Sie danach den Computer herunter (siehe Ausschalten des Computers) und starten Sie ihn erneut. - Seite 44 Zeigt die Nummer des Systemmodells an. System Zeigt die Service-Tag-Nummer des Computers an. Service Tag (Service-Tag-Nummer) Zeigt die Systemkennnummer des Computers an, falls vorhanden. Asset Tag (Systemkennnummer) Zeigt den Prozessortyp an. Processor Type (Prozessortyp) Zeigt die Größe des Prozessor-L1-Cache an. Processor Cache L1 (Prozessor-L2-Cache) Zeigt die Größe des Prozessor-L2-Cache an.
-
Seite 45: Löschen Von Vergessenen Kennwörtern
Bestimmt den ACPI-Suspendiertyp. Die Standardeinstellung ist S3. ACPI Suspend Type (ACPI-Energiesparmodus) Diese Option bewirkt das Einschalten des Computers, wenn ein Benutzer versucht, über das LAN auf Remote Wake Up (Remote-Aktivierung) den Computer zuzugreifen (Enabled ist die Standardeinstellung). Gibt das verhalten des Computers nach einem Stromausfall an (Off (Aus) ist die Standardeinstellung) AC Recovery (Wiederherstellung nach Stromausfall) On (Ein) —... -
Seite 46: Löschen Der Cmos-Einstellungen
9. Schließen Sie den Computer und die zugehörigen Geräte an das Stromnetz an und schalten Sie sie ein. Löschen der CMOS-Einstellungen WARNUNG: Bevor Sie gemäß den in diesem Abschnitt beschriebenen Anleitungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. WARNUNG: Der Computer muss vom Stromnetz getrennt werden, damit die CMOS-Einstellungen gelöscht werden können. 1. Befolgen Sie die Anweisungen unter Bevor Sie beginnen. 2. Entfernen Sie die Computerabdeckung (siehe Entfernen der Computerabdeckung). ... -
Seite 47: Technische Übersicht
Zurück zum Inhaltsverzeichnis Technische Übersicht Dell™ Studio XPS™ 7100-Service-Handbuch Innenansicht des Computers Komponenten der Systemplatine WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zu den Betriebsbestimmungen unter www.dell.com/regulatory_compliance. Innenansicht des Computers 1 Frontverkleidung 2 Primäres Festplattenlaufwerk 3 Grafikkartenhalterung (optional) 4 Sekundäres Festplattenlaufwerk 5 Systemplatine 6 Kartenhalteklammer 7 Netzteil 8 Primäres optisches Laufwerk 9 Sekundäres optisches Laufwerk Komponenten der Systemplatine... - Seite 48 Netzanschluss (PWR2) Prozessorsockel Anschluss des Prozessorlüfters Speichermodulanschluss (DIMM4) (CPU_FAN1) Speichermodulanschluss (DIMM3) Speichermodulanschluss (DIMM2) Speichermodulanschluss (DIMM1) Anschluss der Hauptstromversorgung (PWR1) Batteriesockel (BAT1) 10 Kennwort-Reset-Jumper (PSWD1) 11 CMOS-Reset-Jumper 12 Gehäuselüfteranschluss (CLR_CMOS1) (SYS_FAN 2) 13 Betriebsschalteranschluss (FP1) 14 SATA-Anschluss (SATA1) 15 SATA-Anschluss (SATA2) 16 SATA-Anschluss (SATA3) 17 SATA-Anschluss (SATA4) 18 SATA-Anschluss (SATA5) 19 USB-Anschluss auf der...
- Seite 49 © 2010 Dell Inc. Alle Rechte vorbehalten. Die Vervielfältigung dieser Materialien in jeglicher Weise ohne vorherige schriftliche Genehmigung von Dell Inc. ist strengstens untersagt. In diesem Text verwendete Marken: Dell, das DELL-Logo und Studio XPS sind Marken von Dell Inc.; AMD ist eine eingetragene Marke von Advanced Micro Devices, Inc.; Microsoft, Windows, und die Windows-Startschaltfläche sind Marken oder eingetragene Marken von Microsoft Corporation in den USA und/oder anderen Ländern. Alle anderen in dieser Dokumentation genannten Marken und Handelsbezeichnungen sind Eigentum der jeweiligen Hersteller und Firmen Dell Inc. erhebt keinen Anspruch auf Marken und Handelsbezeichnungen mit Ausnahme der eigenen.
-
Seite 50: Obere Abdeckung
Zurück zum Inhaltsverzeichnis Obere Abdeckung Dell™ Studio XPS™ 7100-Service-Handbuch Entfernen der oberen Abdeckung Einbauen der oberen Abdeckung WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zu den Betriebsbestimmungen unter www.dell.com/regulatory_compliance. WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. WARNUNG: Betreiben Sie den Computer nicht, wenn Abdeckungen entfernt sind (Computerabdeckungen, Blenden, Abdeckbleche, Frontblendeneinsätze usw.). VORSICHT: Reparaturen am Computer sollten nur von einem zertifizierten Servicetechniker ausgeführt werden. Schäden durch nicht von Dell™ genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. - Seite 51 3. Drücken und schieben Sie die obere Abdeckung in Richtung der Computerrückseite, bis sie einrastet. 4. Bauen Sie das optische Laufwerk wieder ein (siehe Einbauen des optischen Laufwerks). 5. Bringen Sie die Frontverkleidung wieder an (siehe Anbringen der Frontverkleidung). 6. Bringen Sie die Computerabdeckung wieder an (siehe Anbringen der Computerabdeckung).
-
Seite 52: Obere E/A-Leiste
Zurück zum Inhaltsverzeichnis Obere E/A-Leiste Dell™ Studio XPS™ 7100-Service-Handbuch Entfernen der oberen E/A-Leiste Einbauen der oberen E/A-Leiste WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zu den Betriebsbestimmungen unter www.dell.com/regulatory_compliance. WARNUNG: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. WARNUNG: Betreiben Sie den Computer nicht, wenn Abdeckungen entfernt sind (Computerabdeckungen, Blenden, Abdeckbleche, Frontblendeneinsätze usw.). VORSICHT: Reparaturen am Computer sollten nur von einem zertifizierten Servicetechniker ausgeführt werden. Schäden durch nicht von Dell™ genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. -
Seite 53: Einbauen Der Oberen E/A-Leiste
Einbauen der oberen E/A-Leiste 1. Befolgen Sie die Anweisungen unter Bevor Sie beginnen. 2. Richten Sie die Schraubenbohrung der oberen E/A-Leiste an den Schraubenbohrungen der Rahmenoberseite aus. 3. Bringen Sie die zwei Schrauben an, mit denen die E/A-Leiste an der Rahmenoberseite befestigt wird. ...
