4 Inbetriebnahme der Message-Geräte
Ziel dieses Abschnittes ist es, einen Wegweiser zu geben, wie die Message-
Geräte auf dem kürzesten Weg in Betrieb zu nehmen sind.

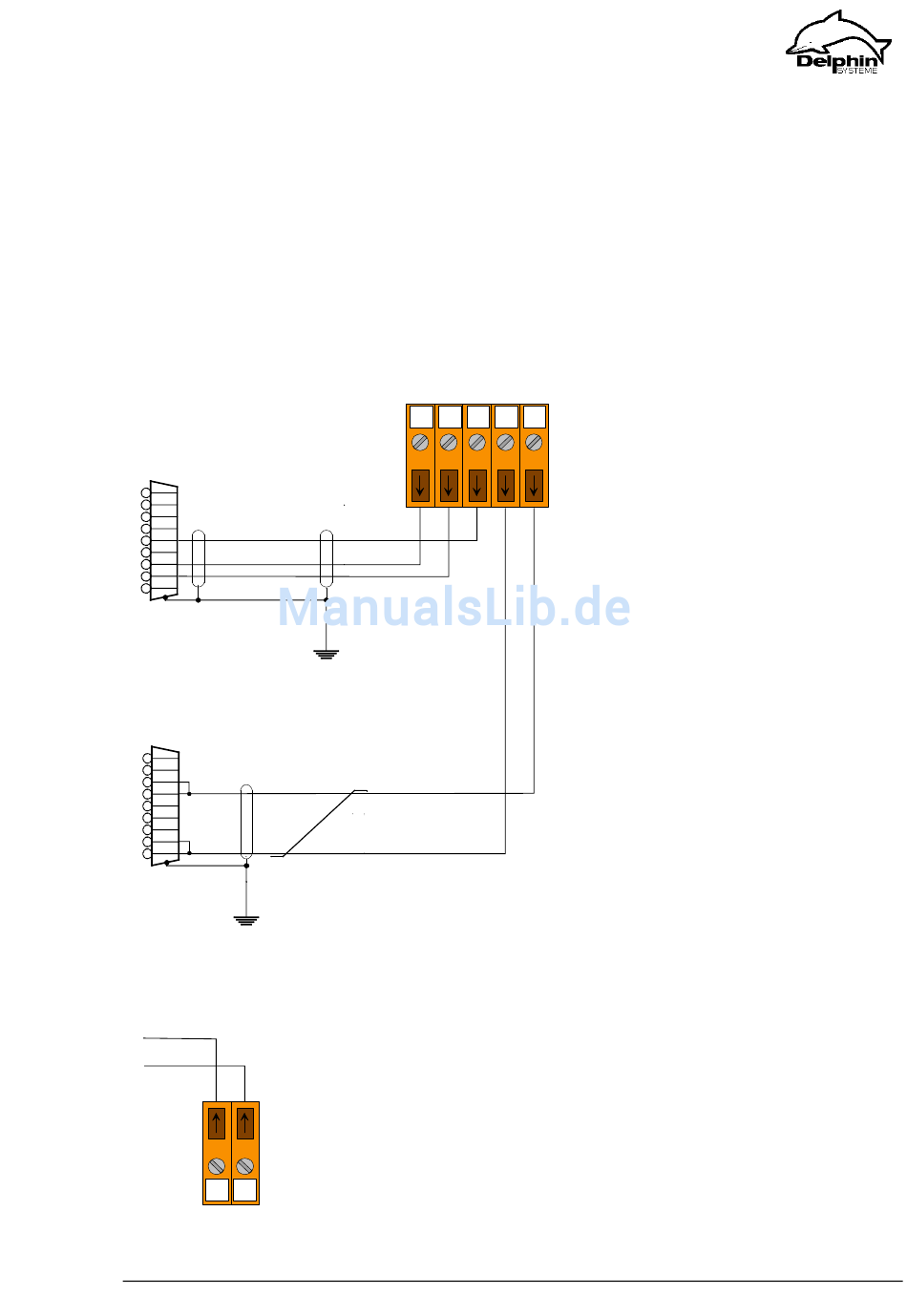

4.1 Anschlusschaltbilder
4.1.1 Serielle Schnittstellen
PC RS232
DB9 female
9
RI
8
CTS
7
RTS
6
DSR
5
DGND
4
DTR
3
TXD
2
RXD
1
DCD
PC RS485
GR3 oder PC1
DB9 female
9
RI
8
CTS
7
RTS
/DATA
6
DSR
5
DGND
4
DTR
3
TXD
2
RXD
DATA
1
DCD
4.1.2 Anschluß der Versorgungsspannung
U+
U-
1
2
A-MinMsge-Hardware-D-05-1.doc
11 12 13 14 15
GND
TXD
RXD
SHIELD
Schirm nur einseitig Erden !!
Schirm nur einseitig Erden !!
gültig ab : 04.12.00
Seite - 8/42
