3 Beschreibung
Modularer Aufbau
Anschluss-Klemmen
2-zeilige
LC-Anzeige
Anschluss-Klemmen

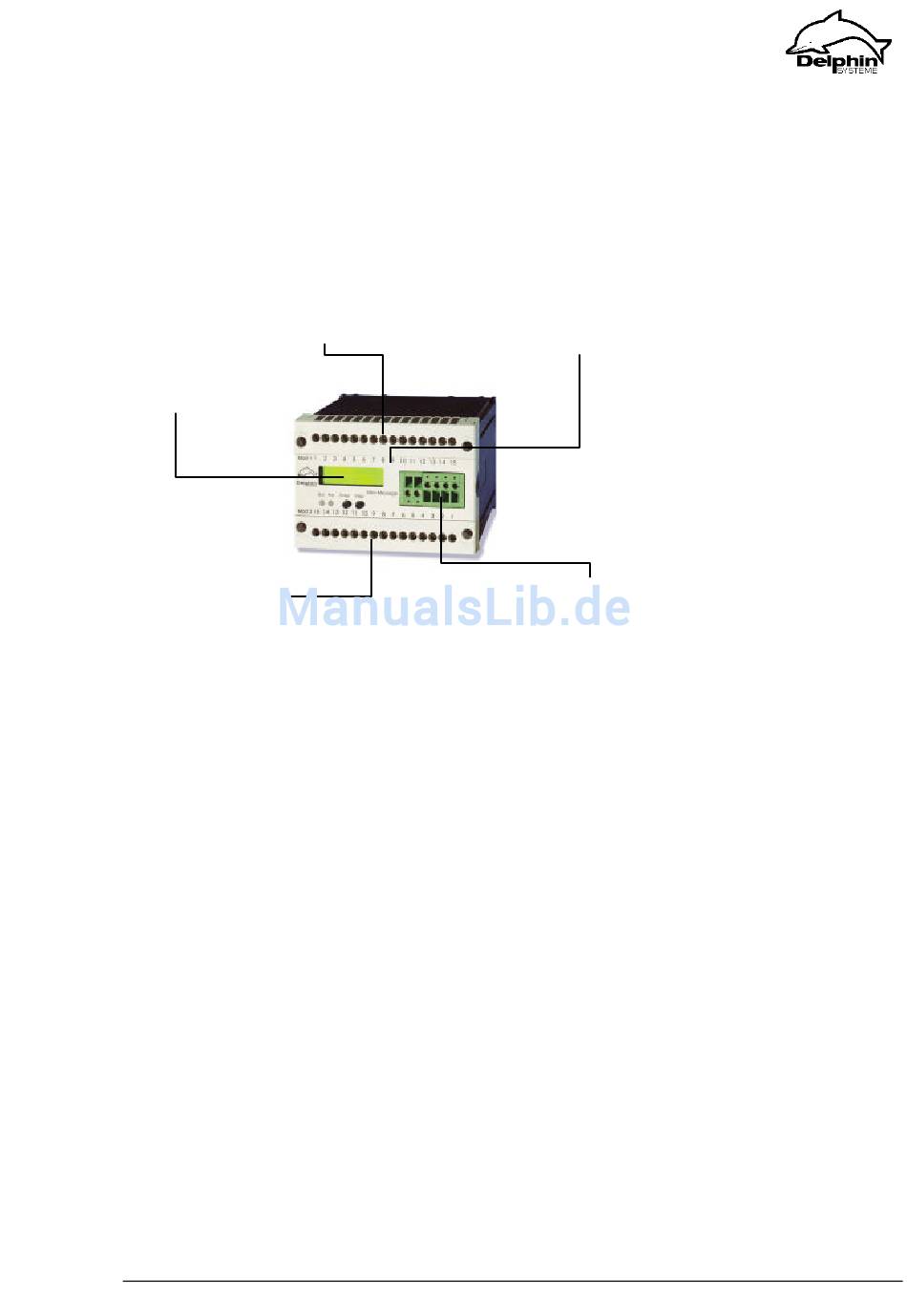

Der Aufbau ist modular. 2 Module in einem Gerät. Die Module werden in
Steckplatz 1 (Modul I) und Steckplatz 2 (Modul II) eingesteckt. Die Module
unterscheiden sich durch unterschiedliche Ein-Ausgänge.
LC-Display
Das LC-Display im Zentrum mit 2 Zeilen und 16 Zeichen je Zeile dient zur
Anzeige der aktuellen Meßwerte für Grund- und Erweiterungsgerät. Die
Ausgabe der Meßwerte erfolgt skaliert und linearisiert in den gewählten
physikalischen Einheiten (als Temperatur in °C, Druck in Bar etc). Mit
dem Taster Step wird von Kanal zu Kanal geschaltet. Mit dem Taster
Enter wird von Modul zu Modul geschaltet.
Mit Reset und gleichzeitig Enter wird auf Konfigurieren der
Hauptparameter umgeschaltet. Diese Funktion ist weiter hinten
beschrieben.
A-MinMsge-Hardware-D-05-1.doc
Modul 1
Modul 2
gültig ab : 04.12.00
Versorgungsspannung
10..36 VDC
Klemmen für
Bussanschlüsse
RS232 und RS485
Seite - 5/42
