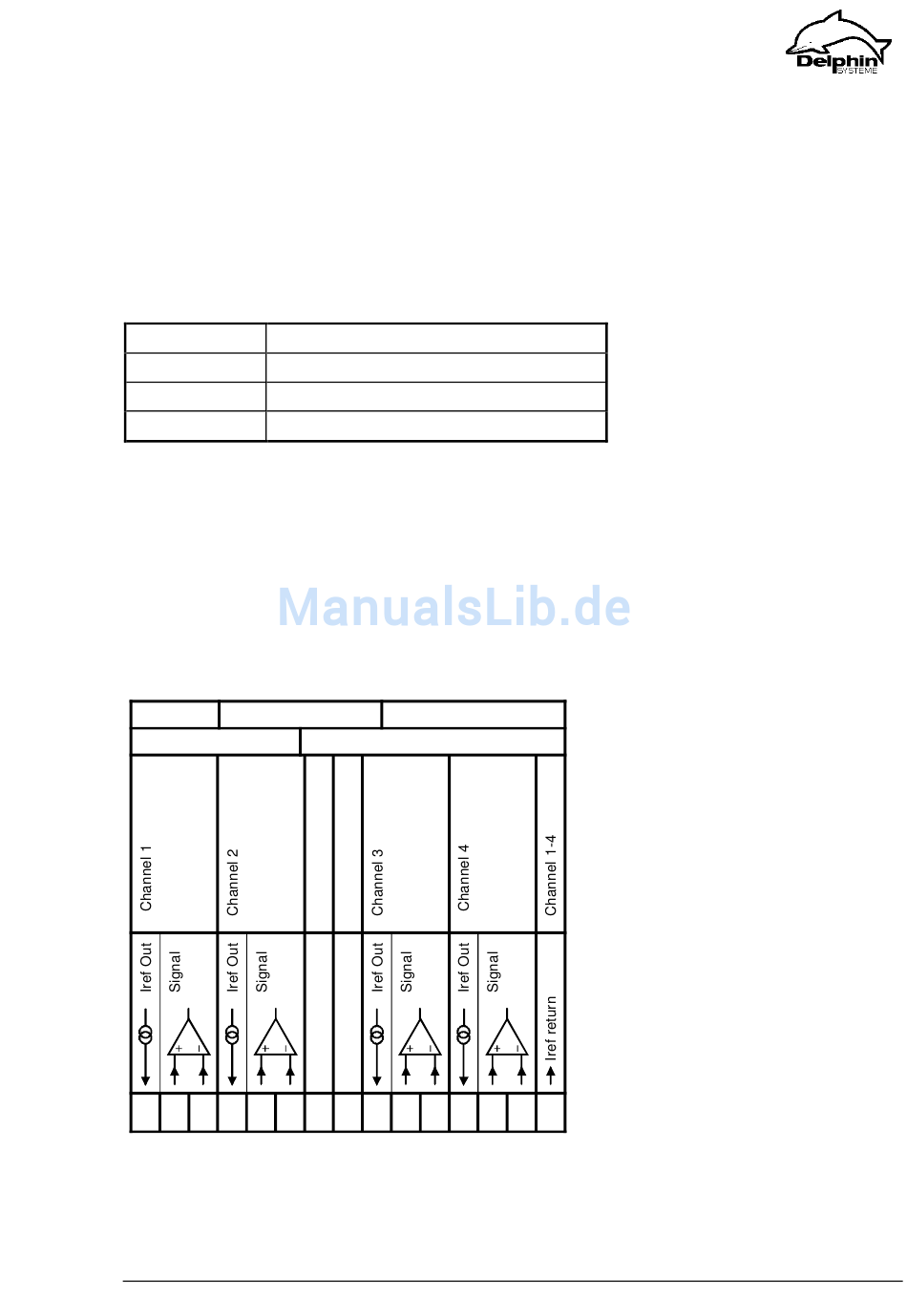

8.3 ADGM-Modul, Anschluss-Schaltbild
4 Analog-Eingänge, 21 Bit Auflösung (s. Einführung in diesem Kapitel).
Bezeichnungen bei PT100/1000 Widerstandsthermometer
Widerstandsgeber in 4-Leiter Anschlusstechnik.
+ I ref.
+ Signal
- Signal -
- Iref (return)
0(4)..20 mA Eingänge
Die 20 mA Eingänge benötigen einen externen Abschluss-Widerstand.
(zwischen den +/- Klemmen)
Abschluss-Widerstände 50, 100, 125, 250, 500 Ω (0,05%).
Modul: ADG Device Address:
Busprotocol:
1
2
3
4
A-MinMsge-Hardware-D-05-1.doc
Stromreferenz für Widerstandsgeber
Positiver Signal-Eingang
Negativer Signal-Eingang
Ground für Stromreferenz
Baudrate:
Note:
5
6
7
8
9
10 11 12 13 14
gültig ab : 04.12.00
15
Seite - 25/42
